焊缝熔深测量方法(课堂PPT).ppt

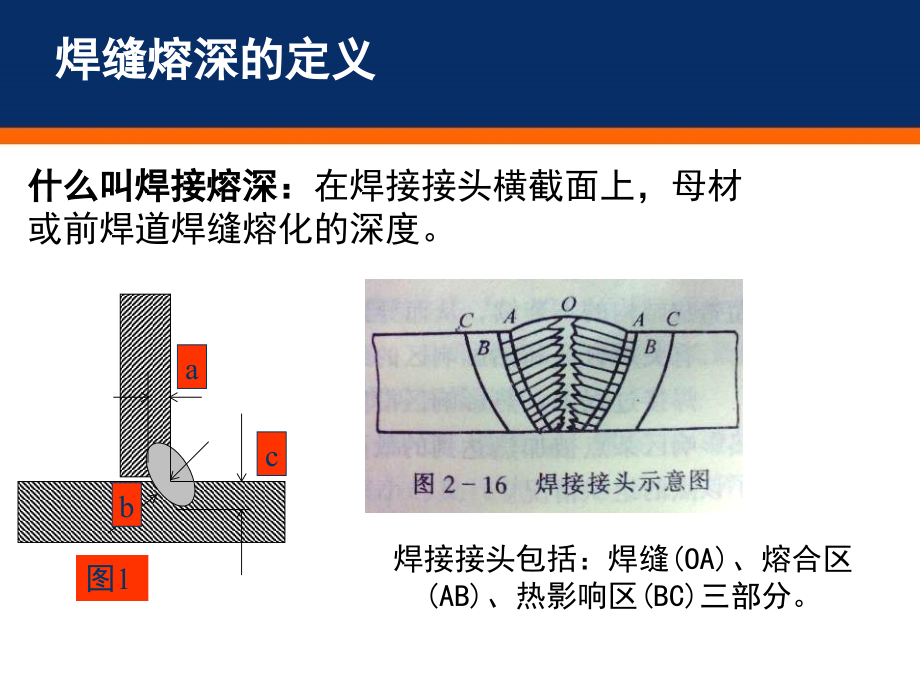

标题,焊缝熔深检测方法,2011年5月13日,焊缝熔深的定义,什么叫焊接熔深：,在焊接接头横截面上，母材 或前焊道焊缝熔化的深度。,a,b,c,图1,焊接接头包括：焊缝(OA)、熔合区(AB)、热影响区(BC)三部分。,熔深试验前准备,样件要求：1、,把截取下来的焊接样件两端磨平或铣平，表面粗糙度为6.3um。,2、用钢尺、画针沿着样件边缘画出两条线条(目的是便于测量熔深的基准线)。,图2,熔深样件检测方法,硝酸调配：,用浓度为5%的稀硝酸。,图3,操作方法：,用调试好的稀硝酸清洗焊缝端面，使焊缝熔深清晰可见(如图2)，然后用游标卡尺测量熔深大小(如图3；1、2、3三个尺寸)。,图2,测量,1,2,3,结束,Thankyou,
