自来水管道施工方案.docx

筑龙给排水栏目所有资料都免费下载了 ！赶快行动吧!

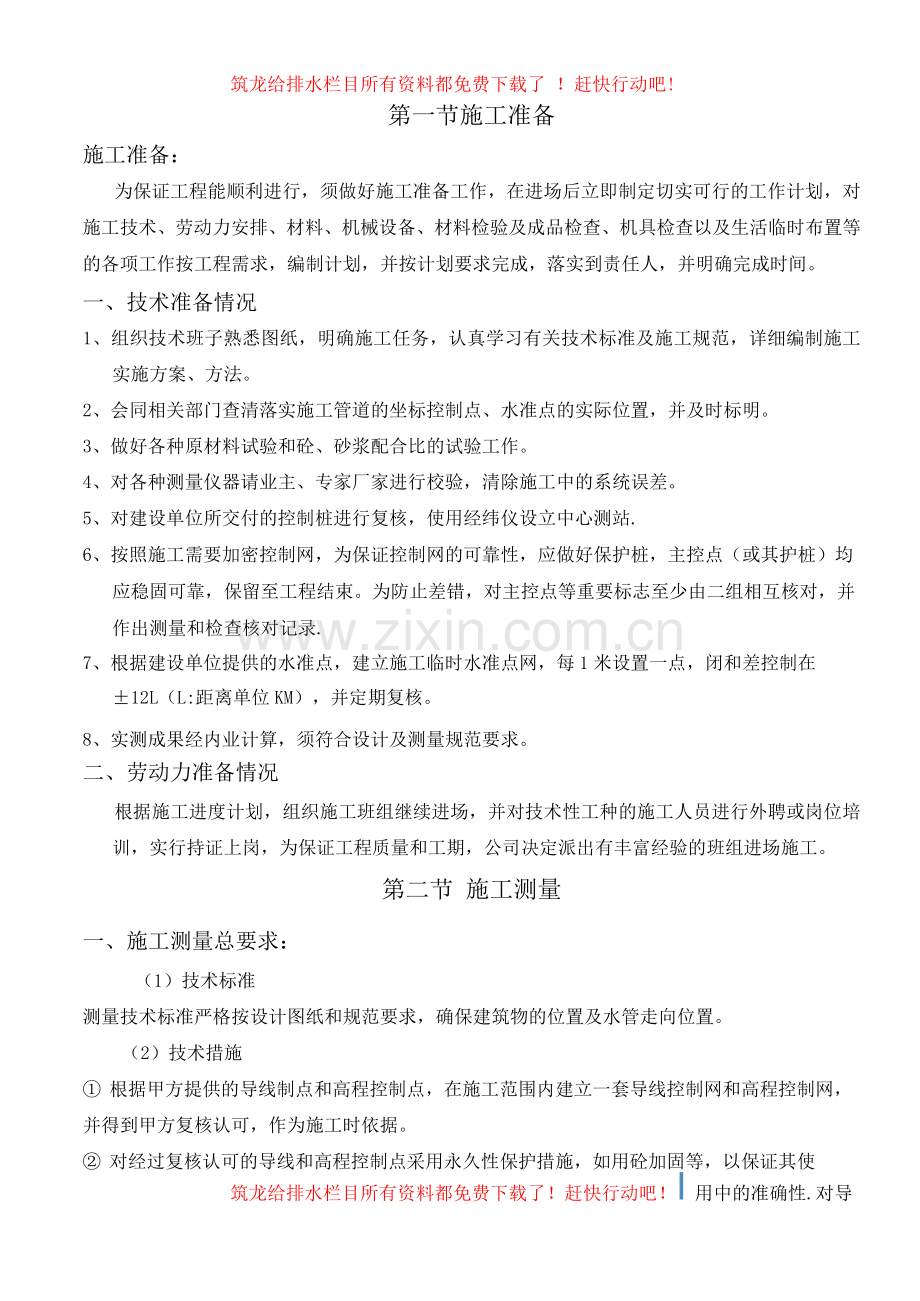

第一节施工准备
施工准备：
为保证工程能顺利进行，须做好施工准备工作，在进场后立即制定切实可行的工作计划，对施工技术、劳动力安排、材料、机械设备、材料检验及成品检查、机具检查以及生活临时布置等的各项工作按工程需求，编制计划，并按计划要求完成，落实到责任人，并明确完成时间。
一、技术准备情况
1、组织技术班子熟悉图纸，明确施工任务，认真学习有关技术标准及施工规范，详细编制施工实施方案、方法。
2、会同相关部门查清落实施工管道的坐标控制点、水准点的实际位置，并及时标明。
3、做好各种原材料试验和砼、砂浆配合比的试验工作。
4、对各种测量仪器请业主、专家厂家进行校验，清除施工中的系统误差。
5、对建设单位所交付的控制桩进行复核，使用经纬仪设立中心测站.
6、按照施工需要加密控制网，为保证控制网的可靠性，应做好保护桩，主控点（或其护桩）均应稳固可靠，保留至工程结束。为防止差错，对主控点等重要标志至少由二组相互核对，并作出测量和检查核对记录.
7、根据建设单位提供的水准点，建立施工临时水准点网，每1米设置一点，闭和差控制在±12L（L:距离单位KM），并定期复核。
8、实测成果经内业计算，须符合设计及测量规范要求。
二、劳动力准备情况
根据施工进度计划，组织施工班组继续进场，并对技术性工种的施工人员进行外聘或岗位培训，实行持证上岗，为保证工程质量和工期，公司决定派出有丰富经验的班组进场施工。
第二节 施工测量
一、施工测量总要求：
（1）技术标准
测量技术标准严格按设计图纸和规范要求，确保建筑物的位置及水管走向位置。
（2）技术措施
① 根据甲方提供的导线制点和高程控制点，在施工范围内建立一套导线控制网和高程控制网，并得到甲方复核认可，作为施工时依据。
② 对经过复核认可的导线和高程控制点采用永久性保护措施，如用砼加固等，以保证其使
筑龙给排水栏目所有资料都免费下载了！赶快行动吧！I用中的准确性.对导线点将桩寄出路幅，在施工中，导线点毁坏后便于及时予以恢复。
③ 对使用的导线点和高程控制点每个月检核一次，防止由于其发生变化而引起的施工误差。
④ 施工前，对所使用的经纬线仪、水准仪、测距仪等进行检校，合格后方可投入使用。
⑤ 测量建立复核制度，避免错误
⑥ 进场后在监理的陪同下对路基断面进行复测，并将测量详细资料及结果报业主及监理。
⑦ 进场后迅速砍伐各种树木并清走，为测量放线创造通视条件
第三节土方开挖工程
一.管道沟槽开挖：
在管道工程施工中，沟槽开挖的工作量占整个工程的很大比重，须合理地组织沟槽开挖。
管道大部分落于较好的原状土层上，软土部分采用土工格栅铺设后铺管。
⑴根据测量轴线桩放出的管道放样图，挖出的沟面应保证管道安装后的中心线。
⑵合理确定开挖顺序和分层开挖深度，若有坡度，由低向高处进行。
⑶开挖人员不应分布过密，以间隔5米为宜。
⑷开挖的沟槽如不能立即铺管，应在沟底留0.05米的一层暂不挖除,待铺管时再挖至设计标高。
⑸沟槽底不得超挖，如有局部超挖，应用相同的土壤填补，并夯至接近天然密实度，或用砂、砂砾石填补。槽底遇有不易清除的大块石，用空气压缩机、风镐打拆至槽底以下不少于0.15米,再用砂土填补夯实。
⑹开挖沟槽遇有地下埋设管道、电缆或其它构筑物时，应严加保护，并及时与建设单位及有关单位联系，会同处理。
⑺沟槽经过附近村庄或者在开挖的主路，应在沟槽两端设立安全设施和警告标志(护栏及危险旗)，在夜晚悬挂红灯。
(8) 开挖断面，施工时应根据现场情况进行调整。
(9) 管道距构筑物较近时，应采取措施加强支护，以防基坑塌方事故和损坏领近的构
筑物。垫liL邹1
二、应注意的质量问题:
' zhuiongrGorn
1、开挖基槽不得超过基底标高，可在基底标高以上预留5cm的土层，待管材安装时再
筑龙给排水栏目所有资料都免费下载了！赶快行动吧!
挖.
2、应严格按照施工方案规定的施工顺序进行土方开挖施工。
3、下雨时施工，要注意基底的排水处理，排水沟、一定要充分利用。
4、在机械施工挖不到的土方，应配合人工随时进行挖掘，并用小推车运到机械挖到的地方，以便机械及时把土方运走。
5、开挖出来的土方，除留够需要回填的部分土方；多余的土要一次运走，避免二次搬运。
第四节管道安装
1、准备工作
1）、检查合格证：铺设前做好各项工序的交接验收，合格后方可开始排管：管材有无合格证；基础施工是否符合规范要求；管节内外防腐是否合格等。
2）、管材要求：
管子外观要求：表面无裂缝、压延等不良现象，无超过壁厚负偏差的凹陷，无机械损伤。
3）、清理、编号、组合：
在安装前，对管子、管件及配件等内部要清理干净,不得存杂物；对每根管子要量测、编号配管。
2、下管：
① 根据管径大小、沟槽和施工机具装备情况，确定人工将管道放入沟槽。平稳下沟，以防管道损坏.同一批次的产品下管时注意按厂家提供的管段编号顺序下管。
② 待用的管材按产品标准逐支进行质量检验，不符合标准不使用，并做好记号，另行处理。
③ 管材现场由人工搬运，搬运时轻抬轻放。
④ 下管前，凡规定需进行管道变形检测的断面管材，预先量出该断面管道的实际直径并做出记号。
⑤ 人工下管时，由地面人员将管材传递给沟槽内的施工人员，保持管身平衡均匀溜放至沟槽内，严禁将管材由槽顶边滚入槽内。
⑥ 雨季施工时采取防止管材漂浮措施。先回填到管顶以上一倍管以上的高度。管安装完毕尚未回填土时一旦遭到水泡，进行管中心线和管底高程复测和外观检查，如发现位移、漂浮、拔现象，立即返工处理。在管道铺设过程中，若发现管道损坏,
膏‘篥ntl劣功

筑龙给排水栏目所有资料都免费下载了 ！赶快行动吧!
应将损坏的管道整根更换，重新铺设。
3管道清理
(1) 在工程未完成时，应用预制的管帽或钢板盖住管道末端。
(2) 从管道内除去所有外来的材料。
4管道冲洗
1、管道冲洗所采用的排水管道，应与排水系统可靠连接，其排放应畅通和安全。
排水管道的截面面积不得小于被冲洗管道截面面积的60%。
2、管道冲洗的水流速度不宜小于1 m/s ;其流量不宜小于有关的规定。当施工现场冲洗
流量不能满足要求时，应按系统的设计流量进行冲洗，或采用水压气动冲洗法进行冲洗。
3、管道的地上管道与地下管道连接前，应在配水干管底部加设堵头后，对地下管道进行冲洗。
4、管道冲洗应连续进行，当出处水的颜色、透明度与入处水的颜色基本一致时，冲洗方可结束。
