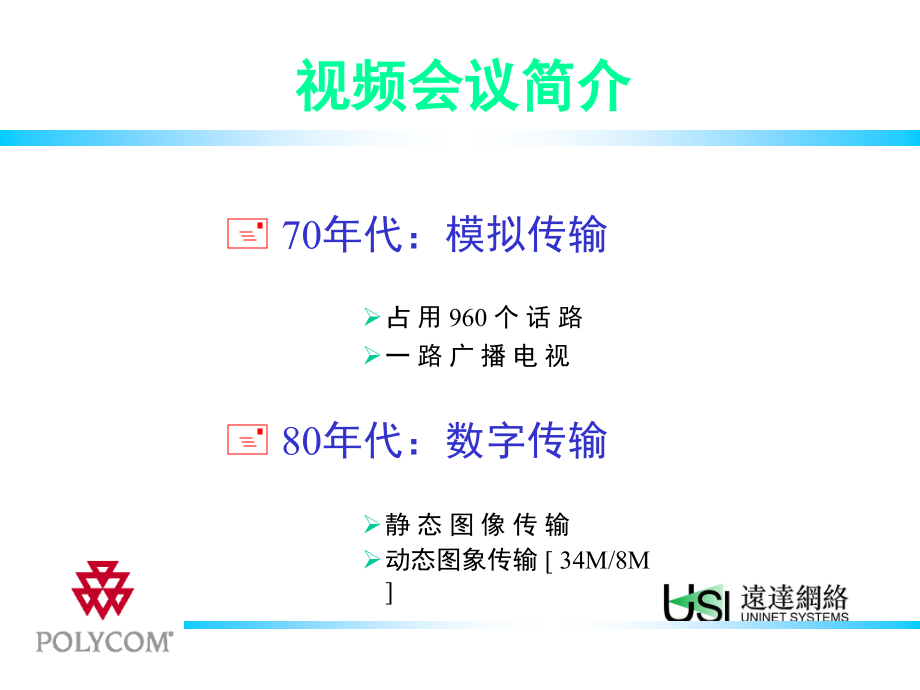

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,欢 迎 光 临,视 频 会 议,视频会议简介,视频会议标准,视频会议应用,视频通信展望,视频会议简介,70,年代：模拟传输,占 用,960,个 话 路,一 路 广 播 电 视,80,年代：数字传输,静 态 图 像 传 输,动态图象传输,34M/8M,90,年代：视频通信的商业化应用,会议电视,2Mbps,数字广播,MPEG-II/8Mbps,21,世纪：多媒体通信的应用,视频,/,音频,/,数据有机结合,传输方式多样性,视频会议简介,视频会议标准,为什么要制定标准？,电视制式,：,PAL 625,行,/50,场,NTSC 525,行,/60,场,SECAN 625,行,/50,场,统一格式,：,CIF,：,352,象素,/288,行,PCM,一次群,：,32,话路,2.048Mbps,24,话路,1.544Mbps,统一格式：,P x 64Kbps P=1,2,30,互通互控,不同厂家产品间的通信兼容性,最成熟的标准,H.320,电路交换网络,视频会议标准,P x 64Kbps,会议电视系统和终端设备用于电路交换,数字网的框架性标准,视频会议标准,H.320,标 准 方 框 图,视频编码,H.261/H.263,音频编码,G.711/G.722/G.728,控制信令,H.281/H.243,数据传输,T.120,通信规程,H.242/H.230,H.221,Network,最热门的标准,:,H.323,分组交换网络,提供非保证服务质量,NQOS,用于局域网的可视电话系统和终端。适用于任何可靠传输机制,TCP,和不可靠机制,UDP,的分组交换网络，并支持在,Internet,上传输可视电话业务。,常用,LAN,协议,物理层,Ethernet IEEE802.3,Token Ring IEEE802.5,FDDI IEEE802.8,Internet,的快速发展,所有企业对局域网的应用的需求，加速了,H.323,的商业化应用,视频会议标准,H.323,算 法 结 构,H.261/H.263,G.711/G.722,G.723/G.728,G.729,H.245,控制,H.225,控制,H.225RAS,Control,H.225,层,视频,音频,数据,T.120,系统,控制,U/I,LAN,视频会议标准,视频会议标准,图象压缩的经典算法,帧间差,FD,运动补偿,MC,离散余弦变换,DCT,可变长编码,VLC,FD+MC+DCT+VLC,H.323,系统组成,终端,Codec,多点控制器,MCU,网关,Gateway,网闸,Gatekeeper,视频会议标准,MCS/IP,G/K,网 络,H.320,H.320,H.323,H.323,H.323,终 端,支持,H.323,标准的各种协议，完成与其它终,MCS/IP,间的实时多媒体通信。,MCU,由多点控制器,MC,和多点处理器,MP,组成。,三种工作方式,集中式,视频会议标准,MC+MP,分散式,混合式,视频会议标准,MC,MC+MP,网 关,Gateway,完成通信协议,H.225/H.221,通信规程控制,H.245/H.242,视频,H.263/H.261,音频,G.711/G.722/G.728/G.723/G.729,等的转换,使得基于分组交换技术的,H.323,终端能够与基于电路交换技术的,H.320,终端实现互通。,网 阐,Gatekeeper,对,H.323,终端,/MCU/,网关 实施综合管理,提供主要功能,:,地址翻译,带宽管理,接入控制,视频会议标准,基于,H.225,对视频,/,音频,/,数据在,LAN,网络上以不同的数据包传送机制,H.323,提供多种形式的通信方式。,只有视频,只有音频,只有数据,它们间的自由排列组合。,视频会议标准,其它的相关标准：,H.321,将窄带视听多媒体终端,H.320,适配到,ATM,环境,B-ISDN,的技术规范。,视频会议标准,H.322,提供保证服务质量,QOS,的局域网的可视电话系统和终端设备。,H.324,基于公共交换电话网,PSTN,的可视电话标准。,H.310,宽带,B-ISDN,视听通信业务系统和终端的标准。,视频会议标准,不 同 网 络 环 境 各 标 准 之 间 的 互 通 示 意 图,H.323,NQOS,MCS/IP,G/W,H.323,G/K,H.310,H.321,H.324M,H.324,B-ISDN,I.580,G/W,H.324,N-ISDN,G/W,H.322,H.322,H.322,QOS,PSTN,H.320,H.320,视频会议应用,基于不同网路的应用,面向连接方式的专网,利用卫星资源优势的卫星网,拨号方式的窄带,N-ISDN,网,宽带,B-ISDN,的多媒体网,非面向连接方式的,IP,网,窄带电视电话系统和终端设备的框架性建议,H.323 IP,MCU,ISDN,DDN,ATM,Microwave,Satellite,视频会议应用,Satellite,Satellite dish,Satellite dish,Satellite dish,Satellite dish,Satellite dish,窄 带,ISDN,的 拨 号 网,MCU,网络,ISDN,交换机,PRI,BRI,PRI,视频会议应用,非 面 向 连 接 方 式 的,IP,网,Router,Gatekeeper,Router,Token Ring,IEEE802.5,Ethernet,IEEE802.3,H.323,H.323,Intranet,H.323,视频通信展望,视频商务,Video Commerce,视频通信展望,电子商务,e,-commerce,利用高新通信技术进行的贸易,电子购物,电子销售,电子保险,电子支持,电子纳税,电子认证,.,信息流和资金流的传递,远程付费，电子支票,实物流的投递,视频商务,Video-Commerce,视频商务：视频通信有机地与电子商务相结合，完成电子商务的功能,百闻不如一见,身体语言,近在咫尺,加强协作,虽然电子商务是,IT,业继,Internet,之后的又一热点，但视频 商务必将取代电子商务。,视频通信展望,视频商务发展的基础,网络通信,提供信息高速公路,现有网,DDN ,数字数据网,PSTN ,公用电话交换网,ISDN ,综合业务数据网,Frame Relay ,帧中继,HFC,光纤同轴电缆混合网,ATM,异步传输模式,SDH ,同步数据网,LAN ,局域网,视频通信展望,数字微波网,DMN,卫星,Satellite,光纤,WDM/DWDM,发展中的网,高速,IP,网,基于现有网,x DSL ,多种数字用户线,IP Over,无线：,IP,基于现有网的发展形式是,“,三足鼎立,”,局面,IP over ATM,IP over SDH/SONET,IP over WDM/DWDM,视频通信展望,ATM,面向连接技术,集分组交换,/,电路交换的优点,对应,OSI,第二层,并非数据链路层功能,完成复用和交换功能,以交换机为核心,由信令技术来支持建立虚电路,强调网络智能,固定信元长度,53,字节,保证服务质量,QOS,可保证,A/V/D,的,QOS,视频通信展望,IP,面向无连接,Connectionless,分组的包交换技术,对应,OSI,第,3,层,网络层,完成路由选择和分组转发功能,以路由器为核心,由路由技术支持数据报的寻址,变字长,40,字节到,64K,字节,无,QOS,，尽量做得最好,视频通信展望,IP,与,ATM,的有机结合,路由技术,/IP,交换技术,/ATM,交换技术融为一体,面向连接的,ATM,与无连接,IP,的统一,利用,ATM QOS,解决,IP,的,QOS,问题,路由选择与交换的优化组合,利用,ATM,层交换技术实现,IP,数据包的交换,利用,ATM,分组,/,电路交换能力提高路由效率,支持多种业务，视频,/,音频,/,数据,提供网络流量管理和带宽管理和拥塞控制性能,视频通信展望,优势互补：,ATM:,速度快，多业务支持能力,I P:,遵循简单，灵活，易扩充和统一性好,不足：,传输效率低,IP,数据包与,ATM,信元的映射传输开销的信,元税 约占,24%,网络管理效复杂,-IP,地址与,ATM,地址之间的映射,-IP,网络非连接特点与,ATM,面向连接的矛盾,视频通信展望,IP over,无线,卫星通信网,覆盖能力,通信距离远,独特的广播性能,建站成本与通信距离无关,用户接收的数据量远大于发送的数据量,外交互式通信见下页图,视频通信展望,Satellite dish,Satellite dish,Satellite dish,IP,网,ATM,网 络,TCP/IP,接入多路器,ADSL,用户,多播传输,地面网,视频通信展望,.,视频通信的发展,提供高效压缩技术,JPEG,静态图象存储,H.323 IP,网上视频通信,MPEG-I CD-ROM/VCD,MPEG-II DTV/DVD,MPEG-IV,MPEG-VII,JPEG2000,视频通信展望,MPEG-IV,基于内容的交互性,基于对象编码,MPEG-I/II,不能,MPEG-I/II,以帧定位，按矩形图像格式压缩,编码的比特流也以对象形式存储,对任意形状的视频对象序列进行编码，传输 和重建,更高效的压缩性,广泛的访局性,可基于头肩像编码,可不传背景信息,节省带宽压缩后的比特 流以对象的形式存储在多媒体数据库中以被,Copy,和,Paste,视频通信的展望,JPEG-2000,采用,Wavelet,离散子波变换算法,对时域或频域采取局部方式,子波在信号分析中对高频成份采用由粗到细渐进的,时空域上的取样间隔,图像转换成一系列可更加有效存储象素模块的“子波”,压缩比在,JPEG,基础上提高,10%-30%,。而压缩后的图,像显得更加细腻平滑,局部分配压缩比，重点区域,/,低压缩比；,非重点区,/,高压缩比,渐进传输,Progressive Transmission,先传轮廓，然后逐步传输细节数据，提高图像质量,视频通信的展望,视频通信的展望,流媒体,流媒体组成：,演播室,服务器,用户终端,IP,网络,流媒体,管理,Web,服务器,演播室,视频,音频,数据,用户终端,视频通信的展望,演播室,将实时的,或已有的,视频,/,音频信号按一定格式进行处理,给流媒体管理服务器提供所需信号,服务器,由流媒体服务器和,Web,服务器组成,向用户提供,Web,界面与服务器之间的连接,向用户终端提供不同的流媒体管理视频资源,VOD/,预视/多播,提供授权，访向控制及计费功能,用户终端,PC+Web,浏览器,视频通信的展望,视频通信技术,H.323/H.263,JPEG2000,MPEG-IV,流媒体,网络通信的迅速发展,电信网,ATM/SDH/WDM/DDN/ISDN/Satellite,有线电视网,HFC XDSL+Cable Modem,计算机网,IP,远程教学,远程医疗,VOD,电视,/,电影,全球合一,视频通信的展望,多媒体的时代将展现在我们的实际生活中,三网的发展，为视频商务提供所需的高速信息公路。,视频商务必将逐步取代电子商务并提供：,
