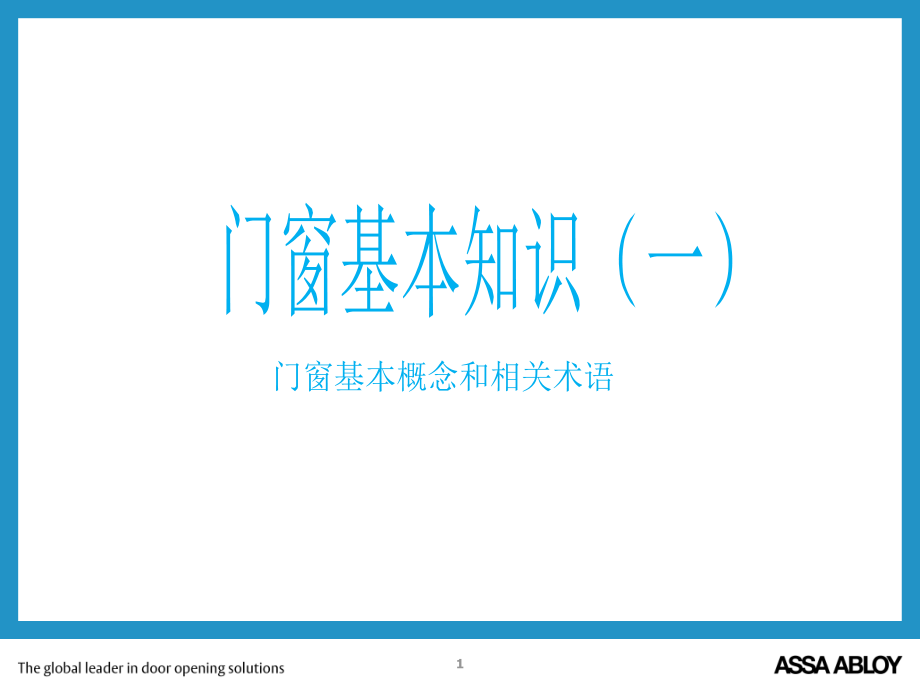

铝合金门窗、型材、五金配件培训.ppt

,Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,BP 2009,Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,BP 2009,Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,BP 2009,Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,BP 2009,Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,BP 2009,Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,BP 2009,Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,BP 2009,Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,BP 2009,Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,BP 2009,Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,BP 2009,Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,BP 2009,Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,BP 2009,门窗基本知识（一）,门窗基本概念和相关术语,1,门窗基本知识培训,目的：,1、了解门窗的基本知识和基本概念；,2、了解门窗相关术语的含义；,3、了解门窗的基本组成及配套材料种类。,1.门窗的基本概念,1）门窗的定义：由建筑型材制作的框扇通过五金及附件组合在一起，用于建筑物洞口的填充物统称为门、窗。门窗有透光，通风，供物件进出等作用。,2）门窗按材料可主要分为，木门窗，,空腹,钢窗，铝合金门窗，塑钢门窗，玻璃钢门窗等。,2.门窗基本相关术语,门窗：建筑用窗、天窗和人行门的总称。,门：封闭墙体洞口，可开启或关闭，并可供人出入的建筑部件的总称。,2,窗：封闭墙体洞口，可起采光或采光并通风作用的建筑部件的总称。通常包括窗框和一个或多个窗扇以及五金件、配套附件。有时还带有亮窗（上亮、侧亮、下亮）和换气扇。,洞口：墙体安装门窗的空洞，一般为土建方预留,。,洞口尺寸：指墙体安装门窗的空洞的实际尺寸，为土建墙体尺寸。,成窗尺寸：指门窗加工成成品后的实际尺寸。,附框：采用金属或其他建筑材料预制而成，预埋或预先安装在洞口上，用于固定门窗的独立构件体系。,框：安装门扇、窗扇和固定玻璃及,板材,，并与洞口或附框连接、固定,门,、窗构建体系的总称。,主动扇：又称活动扇、先开扇。多扇门或窗中的一扇，在开启时首先开启的扇叫做主动扇，一般安装执手。,3,从动扇：又称待用扇、后开扇。多扇门或窗中的一扇，在开启主动扇后开启的扇，一般安装天地插线及锁座等。,外视面：即门窗从室外侧观看，所能看到的面，一般对应在分格图上称为外视面。,内视面：即门窗从室内侧观看，所能看到的面，一般对应在分格图上称为内视面。,室内门（窗）：指门（窗）两视面均在室内的门（窗）。,室外门（窗）：指门（窗）两视面至少有一侧在室外侧的门（窗）。,分格图：以门窗实际尺寸为基准，能表达出门窗开启方式、类型、门窗样式等信息的图纸，也称门窗大样图。目前行业中分格图一般为外视面。,节点图：以型材实际尺寸为基准，能表达出门窗结构、相关型材断面、配合尺寸等信息的图纸。,开启部分：门窗的主动扇、从动扇等可开启部件的总称。,4,固定部分：门窗固定扇、玻璃（镶板）即框架等不可开启的部件的总称。,装饰面：装饰面是指型材加工成门窗、幕墙后，仍可看得见的表面。它包括开启窗、通风口、门或板等，处于开启和关闭状态时，仍可以看得到的表面。,右手扇：指人在室内侧用右手开启的扇（主动扇），执手安装在门窗内视面的左侧，合页安装在门窗内视面的右侧。相反执手在分格图中的右侧，合页在分格图中的左侧。则称为左手扇。,外开扇：即向室外侧开启的扇。相反向内侧开启的扇称为内开扇。,拼樘：通过另一种型材用钉或其他方式将两樘或多樘门窗连接到一起。如门连窗、排窗等，这种连接方式统称拼樘。,启闭力：指门窗开启关闭时所用的力的大小。,搭接量：门窗扇框外悬臂与边框搭接的尺寸。,5,3.,门窗分类：,门窗可按用途、开启方式、构造等进行分类。,（,1,）门,1,）按用途：,室外门：分割建筑物室内、外空间的门。,室内门：分割建筑物两个室内空间的门。,安全门：紧急情况用于疏散人员的门。,2,）按开启方式：平开门、推拉门、提升推拉门、折叠门、旋转门、卷帘门等。,A,）平开门：合页装在门侧边，门扇向门框平面旋转开启的门。平开门包括外开门和内开门。,其中分为：单开门：只有一个门扇的门。对开门：有两个门扇相对开启的门,B,）推拉门：门扇在门框平面内沿水平方向移动启闭的门。包括对推拉门（扇于扇相对推拉启闭的门，两个扇在同一轨道上滑动，通常为四扇推拉门）和侧推拉门（开启扇向固定部分推拉的门）。,6,其中分为,:,单扇推拉门：只有一个扇滑动启闭的推拉门，单扇推拉门只能是侧推拉门。,双扇推拉门：有两个扇滑动启闭的推拉门，可以是对推拉门，也可以是侧推拉门。,三扇推拉门：有三个扇滑动启闭的推拉门，即三个扇相对推拉的门，一般为中间扇在一个滑轨滑动，两侧扇在同一滑轨上滑动，也有三个扇分别于三个滑轨滑动的情况。,提升推拉门：开启扇需要先垂直向上升起一定高度后再水平移动开启的推拉门,C,）折叠门：多个合页（铰链）连接的门扇折叠开启的门。,其他还有旋转门、卷帘门等,3,）按构造：分为夹板门、镶板门、镶玻璃门、玻璃门、双层门等。,7,（2）窗,1）按用途：,室外窗：分割建筑物室内、外空间的窗。,室内窗：分割建筑物两个室内空间的窗。,开启亮窗：窗上端用于采光、通风的可开启的部分。,固定亮窗：门或窗上端用于采光的固定部分。,其他：落地窗、换气窗、逃生窗等。,2）按开启方式：平开窗、推拉窗、上下推拉窗、内平开下悬窗、外悬窗、内悬窗、中悬窗,A）平开窗：合页装在窗侧边，窗扇想门框平面外旋转开启的窗。平开窗包括外开窗和内开窗，并分为左手窗和右手窗。外开窗通常使用铰链（四连杆）连接。,其中分为：单开窗：只有一个窗扇的窗。,对开窗：有两个窗扇相对开启的窗,8,B,）推拉窗：窗扇在窗框平面内沿水平方向移动的启闭的窗。包括对推拉窗（扇于扇相对推拉启闭的窗，两个扇在不同的滑轨上滑动）和侧推拉窗（开启扇向固定部分推拉的窗，两个扇在同一滑轨上滑动）,其中分为,:,单扇推拉窗：只有一个扇滑动启闭的推拉窗，单扇推拉窗只能是侧推拉窗。,双扇推拉窗：有两个扇滑动启闭的推拉窗，可以是对推拉窗，也可以是侧推拉窗。,三扇推拉窗：有三个扇滑动启闭的推拉窗，即三个扇相对推拉的窗，一般为中间扇在一个滑轨滑动，两侧扇在同一滑轨上滑动，也有三个扇分别于三个滑轨滑动的情况。,提升推拉窗：开启扇需要先垂直向上升起一定高度后在水平移动开启的推拉窗。,C,）上下推拉窗：窗扇在窗框平面内沿垂直方向移动开启和关闭的窗。,D,）平开内倒窗：窗扇可以实现内平开也可以实现内倒开启的窗。,9,E,）外悬窗：分为 外开上悬窗：执手在下侧，向室外方向开启的窗。,外开下悬窗：执手在上侧，向室外方向开启的窗。,F,）内悬窗：分为 内开下悬窗：又称内倒窗，合页（铰链）安装在下侧，向室内方向开启的悬窗。,内开上悬窗：又称内翻窗，合页（铰链）安装在上侧，向室内方向开启的窗。,G,）中悬窗：旋转轴在窗扇横向中心水平位置，窗扇可以旋转启闭。,3,）按构造：分为单层窗、双层扇窗（一个框内两层扇的窗）、双层窗（两层框扇系统的窗）、百叶窗（分为活动百叶窗和固定百叶窗）、玻璃百叶窗、拼樘窗等。,10,4.,门窗基本性能,1,）抗风压性能：反映门窗抗强度变形能力的指标。,2,）水密性能：反映门窗抗渗水、漏水能力的指标。,3,）气密性能：反映门窗关闭状态下密封能力的指标。,4,）保温隔热性能：反映门窗保温隔热性能的指标。,5,）隔声性能：反映门窗关闭状态下，隔绝声音传导能力的指标。,6,）采光性能（）：门窗采光性能的指标。,7,）其他：抗撞击性能、垂直载荷强度、启闭力、反复启闭性能等,11,5.,型材,型材可分为：铝材、塑材、木材、空腹钢窗材料等（我们主要了解一下铝材）。,铝合金材料比重轻，强度高，为满足轻质高强要求的首选材料。应用在建筑门窗幕墙时，结合合理的断面结构可以满足在质量较轻的情况下，达到高强度的要求。铝材质材料在空气中氧化后会在表面形成一层致密的氧化层，氧化层会保护材料不再被氧化，而且耐腐蚀。另外，铝金属材质在空气中不易燃烧，在当今城市建设要求日益提高的环境下，满足建筑设计的防火要求。,1),按种类铝合金型材分为：单体型材、复合型材、铝塑复合型材、铝木复合型材等,2),型材分隔热型材和非隔热型材，隔热型材又称断桥铝型材，非隔热型材又称通体铝型材。铝型材本身导热系数大，属于为非隔热型材，复合型材、铝塑组合型材、铝木复合型材、等属于隔热型材,。,12,3,）铝型材表面处理方式：阳极氧化、电泳涂漆、静电粉末喷涂、氟碳喷涂。,4,）铝型材表面质感：分为高光、亮光、平光、亚光、磨砂等,5,）铝型材功按能可分为边框、中梃、扇框、扣条、角码、连接件、转角、门芯板等。,13,（,2,）机制螺钉：中梃连接用。例,M530,（,3,）双头螺柱,:,中梃连接用。例,M565,配,M5,的螺母,（,4,）尼龙胀钉：边框于墙体连接用，为墙体连接的一种方式。例,M880,（,5,）销钉：中梃连接用。例,7.4mm,9,）胶类,（,1,）角码胶：框扇角部连接用。,（,2,）耐侯胶：边框与墙体边封密封用。,（,3,）玻璃胶：玻璃与型材边封密封用。,（,4,）发泡胶：边框与墙体空隙填充用。,（,5,）墙体密封胶：边框与墙体空隙密封用。,（,6,）清洗剂：型材表面清洗用。,10,）连接片或涨钉：边框与墙体连接用。,14,11.,五金件：实现门窗开启功能的部件总称。（以后详细的讲解在这里就不多讲了）,12.,玻璃：,按种类分为：浮法玻璃、钢化玻璃、,low-e,玻璃、微晶玻璃、镀膜玻璃、镭射玻璃、彩绘玻璃、异形玻璃等。,按加工方式分为：单片玻璃、中空玻璃、夹胶玻璃等,13.,生产资料：,1),生产任务单：记录工程生产任务信息的表单。,2),分格图：室外看门窗的线条图，表达门窗整体样式的的图纸。,15,3),节点图：用型材端面展示门窗结构图，表达门窗尺寸配合的图纸。,4),细目：门窗型材下料尺寸、玻璃尺寸、配件数量统计表单。,5),提料单：生产材料需用量提料统计表单。,6),型材下料单：铝型材下料尺寸数量统计表单。,7),型材套材表：铝型材下料方式计算表单。,8),加工图：门窗型材具体加工操作图,9),工序卡片：门窗型材每个工位的加工细节,16,分格、节点与加工图,1.,认识节点图、分格图及加工图。,2.,理解图纸中各部分内容的含义，达到能根据图纸进行生产加工和配置五金的目的。,目 的,17,下面，我们以内对开窗,C1210,为例，探讨图纸的含义。,18,分格图：以门窗实际尺寸为基准，能表达出门窗开启方式、类型、门窗样式等信息的图纸，分格图也称门窗大样图。,以前，我们生产加工中所应用的所有的分格图，均为外视图。现在新的国家规定门为外视面，窗为内视面。,分 格 图,19,C1210,内对开窗效果图,面向我们为室外一侧,从这一侧，我们可以看到什么？,边框,扇框,假中梃,玻璃,下面我们从室外侧正面来看这个窗。,20,C1210,内对开窗效果图,同样，面向我们为室外一侧。,我们同样可以看到边框、扇框、假中梃及玻璃。,下面我们把我们所能看到的这些型材的线条都勾画出来。,下面我们再把,C1210,的效果图去掉。,开启线,表达门窗开启方式的线。,21,下面我们给他标注上尺寸线。,这就成了,C1210,窗的分格图。,22,它包括。,这就是一个完整的分格图。,主视图,图纸说明,门窗说明,图框,23,分格图相关标准,1,、所有视图均为外视图。,2,、虚线表示内开，实线表示外开。,3,、开启线尖点表示合页端，开口方向表示执手端。,4,、以及其他说明。,24,来看一个分格图,25,26,节点图：以型材实际尺寸为基准，能表达出门窗结构、相关型材断面、配合尺寸等信息的图纸。,节点图,27,C1210,内对开窗效果图,同样，面向我们为室外一侧。,现在，我们沿红线将整樘窗剖开。,28,C1210,内对开窗效果图,剖开以后，我们可以看到型材的断面。,下面，我们从上方观看这些断面。,29,C1210,内对开窗效果图,这样，窗的下面为室外面，上面为室内面。,现在，我们将这些断面用线条勾勒出来。,我们把,C1210,的效果图去掉。,这就是该窗的节点图。,但是，完整的节点图还需图框及标注等。,室内,室外,30,这就是一个完整的节点图,它包括。,分格示意图,横向断面节点图,竖向断面节点图,以及其他线性标注,31,节点图相关标准,1,、节点图中的分格示意图不标注出具体尺寸，,W,表示总宽，,H,表示总高，,W1,、,W2,、,H1,、,H2,等分别表示扇宽和扇高。,2,、节点图中的竖向断面用英文字母表示，横向断面用数字表示，并有室内、室外侧说明。,3,、节点图中要各型材视面尺寸、框扇搭接量尺寸及玻璃搭接量尺寸等。,4,、节点图中要标注说明出各型材及附件编号，和玻璃的规格。,32,加工图：能表达出组成门窗的每个单体型材元件的加工方式的图纸，包括下料，端铣，钻铣、清角等。,加工图,工艺卡图：能表达出组成门窗的每个单体型材元件的加工方式、要求，技术说明的等详细内容的图纸。,工艺卡,33,加工图,34,工艺卡,35,几种常见的窗型,36,内平开窗,37,外平开窗,38,外悬窗,39,内开下悬系统,40,看看这是什么窗型？,41,推拉窗,42,侧推拉窗,43,对推拉窗,44,几种常见的门,45,内平开门,46,对推拉门,47,折叠推拉门,48,铝合金型材断面介绍、断面结构认识及尺寸学习,1,、欧标,20 C,槽,2,、无槽口,3,、单边,20 C,槽,4,、阿鲁克槽口,5,、欧标,U,槽,49,欧标,20 C,槽口标准尺寸及术语,A:,扇槽高,=4.5mm B:,扇槽深,=3mm,C:,框槽高,=5mm D:,框槽深,=3mmE:,框,扇槽口间距,=11.5mm F:,扇边高控制尺寸,=22mm,G:,扇槽底宽,=20mm H:,扇槽口宽,=15mmI:,框槽口宽,=14mm J:,框槽底宽,=18mmK:,框槽口边距,=4.5mm L:,合页间距,=4.5mm,M:,执手安装构造尺寸,7.5mm,50,欧标,20C,槽型材断面,1,、欧标,20 C,槽（内开）,2,、欧标,20 C,槽（外开）,51,隔热断桥系列欧标,20 C,槽（内开窗）,52,普通系列欧标,20 C,槽（内开窗）,53,隔热断桥系列欧标,20 C,槽（内开门）,54,普通系列欧标,20 C,槽（内开门,）,55,隔热断桥系列欧标,20 C,槽（外开窗）,56,普通系列欧标,20 C,槽（外开窗）,57,隔热断桥系列欧标,20 C,槽（外开门）,58,普通系列欧标,20 C,槽（外开门）,59,无槽口 型材（外开窗）,60,无槽口 型材（外开门）,61,单边,20 C,槽（外开窗,）,62,单边,20 C,槽（外开门）,63,阿鲁克槽口型材,64,欧标,U,型槽 型材,65,推拉型材,66,铝合金产品货号解读,1,、内平开下悬系列,2,、执手系列,3,、铰链、风撑系列,4,、传动杆、铝单片系列,5,、门锁系列,6,、插销系列,7,、滑轮系列,67,系统货号：,LCPX20-130-5-8-370/600,其中：,L,含义为铝合金；,C,含义为窗户；,P,含义为平开；,X,含义为悬开；,20,含义为欧标,20,槽；,130,含义为承重,130Kg,；,5,含义为,5,个锁点；,8,含义为系列号；,370/600,含义为规格。,68,1,、铝合金下悬五金系统,68,2.,铝合金执手系列,（,1,）执手,BZ,1,04,11,26,1,BZ,代表拨叉执手,1,代表内开,04,代表序号,11,代表锌把锌座,26,代表拨叉长度,1,代表单拨叉,（,2,）执手,BZ,1,47,22,26,1,BZ,代表拨叉执手,1,代表内开,04,代表序号,11,代表铝把铝座,26,代表拨叉长度,1,代表单拨叉,69,（,3,）执手,BZ,2,65,21,26,1,BZ,代表拨叉执手,2,代表外开,65,代表序号,21,代表铝把锌座,26,代表拨叉长度,1,代表单拨叉,（,4,）执手,XZ,2,23,11,075,XZ,代表旋压执手,2,代表外开,23,代表序号,11,代表锌把锌座,075,代表旋压高度,70,（,5,）,MSZ,92,25,24,100,MSZ,代表门双面执手,92,代表方销与锁芯中心距离,25,代表序号,24,代表面板宽度,100,代表方销长度,71,3.,铝合金铰链系列,（,1,）铰链,LCJ,1,20,3,02,00,LCL,代表铝窗铰链,1,代表内开,20,代表欧标,20,槽口,3,代表铰链形式（马鞍式）,02,代表铰链系列,00,代表承重（预留）,（,2,）铰链,LCJ,1,20,2,11,00,LCL,代表铝窗铰链,1,代表内开,20,代表欧标,20,槽口,2,代表铰链形式（分体式）,02,代表铰链系列,00,代表承重（预留）,72,（,3,）铰链,MJ,1,20,3,01,00,MJ,代表门铰链,1,代表内开,20,代表欧标,20,槽口,3,代表铰链形式（马鞍式）,01,代表铰链系列,00,代表承重（预留）,（,4,）铰链,MJ,1,00,2,04,00,MJ,代表门铰链,1,代表内开,00,代表欧标非标槽口,2,代表铰链形式（分体式）,04,代表铰链系列,00,代表承重（预留）,73,货号,J4,S,22,30,10,铝合金滑撑系列,J4,代表滑撑,S,代表四连杆,22,代表滑槽宽度,30,代表厚度,10,代表长度（英寸）,货号,J4,XS,22,30,10,J4,代表滑撑,XS,代表悬窗四连杆,22,代表滑槽宽度,30,代表厚度,10,代表长度（英寸）,74,（,1,）传动杆货号,LQ,1,C,02,10,026,2,4,、铝传动杆、铝单片系列,LQ,代表连杆驱动,1,代表幕墙传动杆,C,代表开槽,02,代表槽长,10,代表锁点,11X8,026,代表长度,2,代表锁点数量,75,（,2,）传动杆货号,LQ1Z07010302,LQ,代表连杆驱动,1,代表幕墙传动杆,Z,代表拨柱,07,代表配置外开器（,WBZ08,）,01,代表,2774,锁点,030,代表长度,2,代表锁点数量,76,LQ,代表连杆驱动,1,代表幕墙传动杆,Z,代表配置拨柱,27,代表配置外开器（,WBZ07,）,09,代表锁点,10X11.5,020,代表长度,2,代表锁点数量,（,3,）传动杆货号,LQ,1,Z,27,09,020,2,77,LQ,代表连杆驱动,2,代表铝单片传动杆,Z,代表配置拨柱,02,代表柱长（,02,为,8x20,）,01,代表,2774,锁点,10X6.5,020,代表长度,2,代表锁点数量,（,4,）传动杆货号,LQ,2,Z,02,01,020,2,78,5.,铝合金门锁系列,（,1,）独体式门锁,DS,92,22,07,27,DS,代表独体式门锁,92,代表方销孔和锁芯孔的距离,22,代表锁体面板宽度,07,代表序号,27,代表面板到方销孔中心的距离,79,（,2,）分体式门锁,FS,92,22,02,26,FS,代表分体式门锁,92,代表方销孔和锁芯孔的距离,22,代表锁体面板宽度,02,代表序号,26,代表面板到方销孔中心的距离,80,6.,铝合金月牙锁系列,（,1,）月牙锁,TYB1,08,247,TYB,代表单点推拉锁闭器的总称，包括月牙锁、碰锁、推拉门锁,1,代表的是月牙锁,08,代表序号,247,代表月牙锁底座到月牙的高度,81,7.,铝合金碰锁系列,碰锁,TYB214B0L/R,TYB,推拉窗单点锁闭器的总称,表示为碰锁,14,表示为代号（自动碰锁）,15,为双面带锁碰锁,16,为手动双面碰锁,B0,表示为碰锁锁钩,82,TYB214,TYB215,TYB216,碰锁系列,83,1,、铝合金滑轮品种繁多，按固定方式大体可分为,A,B,C,D,E F,几大类，按轮子的形状分,U,型,V,型两类,A,类,:,侧面固定,B,类：尼龙外壳,8.,铝合金滑轮系列,84,C,类：铁架底平,D,类：锌架，底面,4,螺丝固定,E,类只有几个货号产品：,与,C,类有相同，底面固定,85,五金件分类及选配注意事项,1,、内平开下悬系列,2,、内平开窗系列,3,、外平开窗、幕墙上悬系列,4,、推拉系列,5,、平开门系列,6,、铰链、风撑系列,86,五金选配原则,随着人们生活水平的提高，对门窗功能的要求也在逐步提高，除要求门窗五金可满足门窗的抗风压性能、气密性能、水密性能等要求外，还要满足:,1,、操作简便、单点控制、门窗开启方式多样化；,2,、良好的外观装饰效果，主要五金件多隐藏在铝门窗型材结构之间；,3,、承重力强，可做成较大、较重的开启扇；,4,、具有良好的防盗性能；,5,、防误操作功能、防止由于错误操作损坏门窗和五金件；,6,、标准化、系列化、配套完善；,7,、可靠性好、寿命长、性价比高。,87,铝合金内平开下悬窗五金系统,88,内平开下悬系列安装注意事项,89,常见问题,90,91,铝合金,C,槽内平开窗五金系统,92,合页承重及选用,门窗五金件中承重部件的选择设计除应满足承载质 量要求外，还应满足适用的扇宽、高比要求。,平开窗五金件中合页的选择应根据窗扇的质量和窗扇尺寸选择相应承重级别和数量，当达到标定承载级别时，扇的宽、高比：扇重不大于,90kg,时，应不大于,0.6,；扇重大于,90kg,时，应不大于,0.39,。,平开门五金件中合页的选择应根据门扇的质量和窗扇尺寸选择相应承重级别和数量，当达到标定承载级别时，门扇的宽、高比应不大于,0.39,。,93,铝合金外平开窗五金系统（一）,适配具有欧标20槽铝合金外开型材,94,铝合金外平开窗五金系统（二）,适配非标铝合金外开型材,95,铝合金外平开窗五金系统（三）,适配无槽口铝合金外开型材,96,铝合金幕墙上悬窗五金系统（一）,适配具有欧标C槽幕墙型材,97,铝合金幕墙上悬窗五金系统（二）,适配无槽幕墙型材,98,外平开窗、幕墙悬窗系列五金选配注意事项,、开启过程中执手与窗框有没有发生干涉；,、开启过程中窗扇内表面凸缘与锁块有没有发生干涉；,、根据型材扇料腔体的尺寸及槽口的位置确定执手拨叉、,方钢、传动杆销轴的长度；,、根据型材扇料与框料的搭接量（配合间隙）及框料的,结构与尺寸，确定锁点的高度尺寸和锁块的型号；,、知道所配置的外开窗是几点锁配置如：单边两点锁配置、,两边或三边多点锁配置（根据型材和窗的分格尺寸而定）；,、根据型材确定框扇间的连接方式是适用于合页还是铰链；,（注：配合页时请配限位装置如：风撑等；中高层及高层建筑，,建议使用铰链）；,、幕墙悬窗铰链、风撑的选配。,99,100,101,1,、螺钉采用不锈钢,ST4.2/4.8,自攻螺钉，分别为：沉头和盘头。,2,、根据实际情况合理用螺钉，在此建议凡是有沉孔的地方必须,用沉头螺钉，其它地方如滑槽或没有沉孔的地方则用盘头螺钉，,这样才能保证其安装的牢固性和可靠性。（如上图）,3,、平开窗铰链与上悬窗铰链是有本质上的区别,在此建议大家不要混合使用，也就是说，平开窗选用平开窗铰链,上悬窗 选用上悬窗铰链。,4,、滑撑的选用,滑撑的选用需根据窗户的窗型的大小决定,滑撑的要求承重,=,窗扇的重量（玻璃重量,+,窗扇型材重量）,安全系数,1.3.,滑撑的长度规格选用，一般情况下是窗宽的,2/3,，如果窗户较轻时，可以为窗户的,1/2.,上悬窗在选用滑撑时，一般情况下选用的铰链为窗高的,1/2,。,102,铝合金推拉系列,注意事项：,1,、根据型材光企与边框的尺寸及结构确定是否能配钩锁及锁扣、锁钩，配那个型号；（注：,1.,一般推拉窗配自动锁、推拉门配手动锁、双面手动锁或执手传动的两点锁或多点锁；,2,、钩锁与光企安装的配合面到锁钩中心的尺寸与光企安装钩锁的配合面到边框安装锁扣的中心尺寸大致一样；）；,2,、在确定钩锁、锁扣不能配置时，可跟客户建议使用月牙锁，并根据型材勾启的尺寸与结构确定使用那种型号的月牙锁和锁钩；,3,、根据型材下横的腔体尺寸、下横与下滑的搭接量以及下滑导轨的结构与尺寸同时根据门、窗扇的重量确定使用那种型号的滑轮；,待确定上面配件后应根据型材的尺寸与结构看能否配相应的辅助配,件如防撞块、防盗块等产品,103,104,105,106,平开门系列,注意事项：,1,、首先确定平开门是内平开还是外平开，其次知道所配置平开门是 单点锁配置还是多点锁配置；,2,、根据具体配置型材的结构和扇料的腔体尺寸，扇料与框料的配合 间隙，门的分格尺寸，确定主锁、框面板、合页的型号，同时根据确定后主锁的边心距,L,确定与能其相配合的执手；,3,、根据平开门的开启方式、主锁的安装位置及扇料的宽度尺寸确定锁芯的型号（一般不同系列型材配不同的锁芯）；,4,、根据扇料的结构和宽度尺寸及所选执手的型号确定执手的固定螺钉的长度、大鸡合页固定螺钉的长度和方钢的长度。,107,铝合金平开门五金系统（一）,适配具有欧标20槽铝合金平开门型材,108,109,铝合金平开门五金系统（三）,适配具有欧标C槽铝合金平开门型材,110,这樘窗里都用到了什么五金件？,？,111,铝合金门窗安装,一、门窗洞口测量及下单尺寸标准：,型材测量及下单尺寸标准：门窗下单尺寸主要根据门窗所处的外墙装饰材料有关，一般情况为1.5mm2.5mm之间。,二、,外框安装及质量要求：,将门窗分发到各个楼层及对应的洞口，检查门窗与施工图纸上的位置、型号、规格以及开启方向。,安装时，要在最高层找出门窗口的边线，并用吊线在门、窗边用线下引，确定一根垂直线，并在门层门窗的位置进行标记，确保整栋楼门窗统线。,门窗口的水以楼层水平,1,米线标高，确保窗的下口应该在一个水平线上。,根据外墙宽度、确定门窗在墙厚的安装位置，如外墙厚度有所偏差，原则上应同一房间窗台板外露尺寸要求一致。,112,门窗固定片连接要求距离角及中横框、中竖框边距,150,毫米，间距,450,毫米。,安装门窗框要核对泄水孔位置，门窗框的里外、上下方向以及开启方向。,在窗框的上下框标记中心线，当窗框装入洞口时，其中心线与洞口的中心线对齐，窗的上下框四角及中横框的对称位置用垫块做临时固定，当外框长度大于,900,毫米时，下框支撑点（固定件）固定后，用水泥将其捂实。（作为支撑点，防止外框下口变形下垂）,混泥土墙洞口固定应采用射钉固定，砖墙洞口应采用水泥钉固定，并不得固定在砖缝上。严禁在砖体上使用射钉进行固定。,固定片应外低内高或平直固定，不得外高内低或漏固定。,门窗框固定后应及时在窗框和洞口填塞填缝剂，填塞时，填缝剂应由外向内进行填塞，并且要求均匀、饱满、不得有溢出或空洞现象。,113,待填缝剂填塞成型后，撤掉木头垫片，其空隙用填缝剂进行补满，其中两侧距离下口20cm处及下边均用防水砂浆填充，其余部分用发泡剂填充。,窗外框与墙体填充物示意图,114,A-A截面示意图,115,B-B截面示意图,116,C-C截面示意图,117,D-D截面示意图,118,三、门窗外框外侧与外墙间防水密封胶质量要求：,待外墙涂饰完成后，涂打密封胶。,清理干净窗框保护膜、垫片、灰尘。,涂打密封胶表面应顺直、光滑、宽窄均匀，宽度为,12,毫米，无托涉搭接痕、空洞、波浪、堆积等现象。,注意涂打下口时不要堵塞防水孔，要保证防水孔通畅。,四、固玻安装及密封胶质量要求：,玻璃不应直接接触型材，应垫玻璃垫块。镀膜玻璃的镀膜层级磨砂玻璃的磨砂面应朝室内。,钢化玻璃的,3C,标准的位置应在固玻下方。,119,压线平直，与型材之间无明显缝隙和高低差，允许一定的偏差：压线缝隙,0.3,毫米，平面高低差,0.3,毫米。,固玻璃密封胶应顺直、光滑、宽窄均匀，宽度为,8,毫米，无托涉搭接痕、空洞、波浪、堆积。,压线安装在内的固玻，外侧也要涂打玻璃胶，应顺直、光滑、宽窄均匀，无托涉搭接痕、空洞、波浪、堆积。,门窗玻璃密封条与玻璃及玻璃槽口的接缝处应平整、紧密、不得卷边、脱槽。,玻璃表面应洁净、平整、大面应无碰伤、无划痕及不得有密封胶等污渍。,五、内扇安装及五金件安装质量要求：,安装平开窗内扇前，所有拼接处缝隙用玻璃胶密封，胶应填实、平顺、不得堆积。,120,下滑螺丝固定的部位，应用玻璃胶密封。,滑撑螺丝应打满。（不锈钢螺丝）,窗扇宽度700毫米，高1600毫米时，定位块应定为，开启应90度。,合页关启应先把合页将门、窗扇嵌入框内临时固定，调整合适后，再将门窗固定在合页上，必须保证上、下两个转动部分在同一轴线上。,安装门窗扇时，扇与扇，扇与框之间要留适当的缝隙，一般情况下留缝隙限值,2,毫米。,铝合金推拉门、窗扇安装，将配好的门、窗扇分内扇、外扇，先将内扇插入上滑的内槽口让其自然下落于对应的滑道内，然后用同样的方法安装外扇。门窗扇与框搭接量：,121,推拉门、窗扇上口与框搭接量为,8,毫米，下口与框搭接量为,6,毫米。,平开门、窗扇与框搭接量,7,毫米。,上口安装防脱块，下口螺丝固定的部位，应用玻璃胶密封，安装挡锁块。,门窗关启、推拉灵活，关闭严密。,执手一般安装在窗扇中间并要求安装牢固，距离地面一般约为,1.5,米处，同樘的执手位置高低差,1,毫米。在关闭时不得碰撞外框。,锁安装正确关启灵活。,122,讲解完毕,谢谢！,123,
