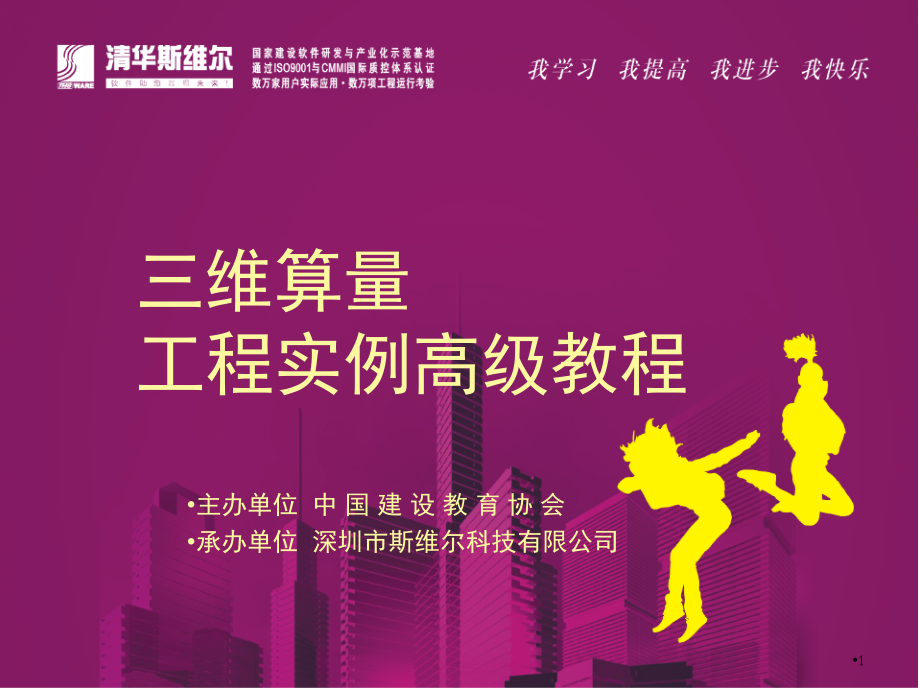

清华斯维尔三维算量工程实例高级教程.ppt

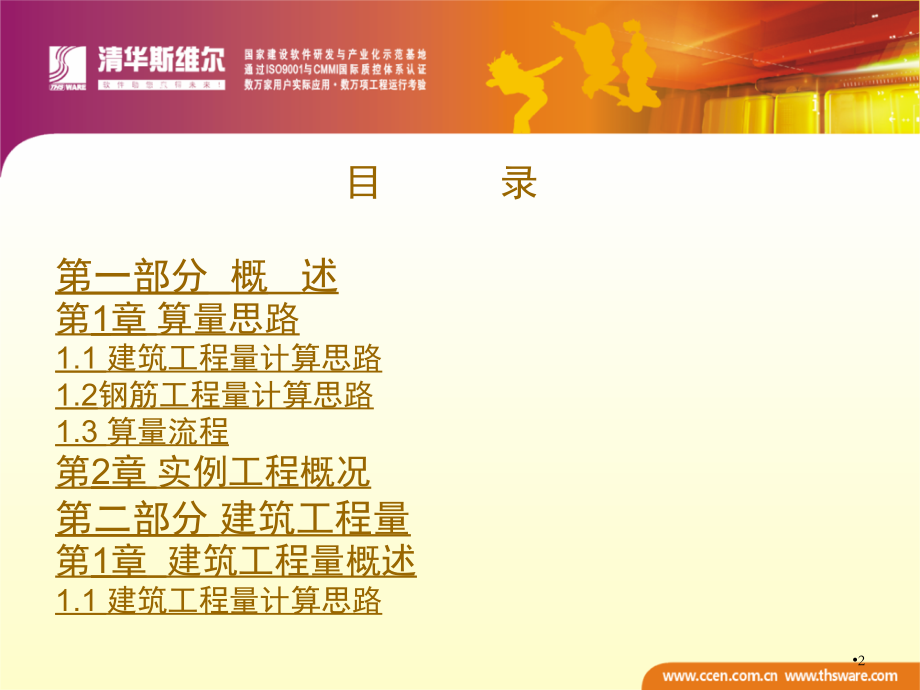

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,三维算量工程实例高级教程,主办单位 中 国 建 设 教 育 协 会,承办单位 深圳市斯维尔科技有限公司,1,目 录,第一部分 概 述,第,1章 算量思路,1.1 建筑工程量计算思路,1.2钢筋工程量计算思路,1.3 算量流程,第,2章 实例工程概况,第二部分 建筑工程量,第,1章 建筑工程量概述,1.1 建筑工程量计算思路,2,1.2 实例工程分析,1.3操作约定,第,2章 新建工程项目,2.1 新建工程项目,2.2 工程设置,第,3章 地下室工程量计算,3.1 建立轴网,3.2 地下室独立基础,3.3 地下室柱,3,3.4 地下室基础梁,3.5 地下室梁,3.6 地下室墙,3.7 地下室门窗,3.8 地下室过梁,3.9 地下室楼梯,3.10 散水,3.11 地下室内装饰,3.12 地下室外装饰,3.13 地下室脚手架,4,3.14 其他项目,第,4章 首层工程量计算,4.1 拷贝楼层,4.10雨篷拦板,第,5章 二三层构件工程量,第6章 出屋顶楼层工程量,6.5 女儿墙,6.6女儿墙压顶,6.7 坡屋顶,6.8 老虎窗,5,6.9挑粱天沟,6.10平屋面装饰,第,7章 分析统计工程量,7.1楼层组合,7.2图形检查,7.3构件编辑,7.4工程量计算规则,7.5分析统计工程量,第,8章 报表输出,第9章 识别建模,6,9.1识别建模与手工建模的关系,9.2识别建模工作流程,9.3识别首层轴网与柱子,9.4识别首层梁,9.5识别门窗表,9.6识别首层墙与门窗,9.7识别其它构件,9.8其它楼层处理,第三部分,第,1章 钢筋工程量概述,7,1.1钢筋工程量概述,1.2钢筋选项,1.3实例工程分析,第,2章 首层钢筋工程量,2.1首层独基钢筋,2.2首层基础梁钢筋,2.3首层柱筋,2.4首层插座布置,2.5首层梁筋,2.6首层砌体墙拉结筋,8,2.7首层混凝土墙柱筋,2.8首层板筋,2.9首层楼梯钢筋,2.10首层飘窗板钢筋,2.11首层过梁钢筋,第,6章 分析统计钢筋量,6.1核对钢筋,6.2图形管理,6.3修改钢筋公式,6.4分析统计钢筋量,9,第,7章 识别钢筋,7.1 识别钢筋工作流程,7.2 识别柱筋,7.3 识别梁筋,7.4识别板筋,报表,10,第一部分 概 述,第,1章 算量思路,1.1 建筑工程量计算思路,建筑工程量的计算，是一个非常复杂并且工作量极大的工作。用手工计算劳神费力后还极有可能不准确，对于计算过程中大量的重复数据的处理也极为不方便，也不能充分利用上游设计电子图的成果。,三维算量软件的整体算量思路就是利用三维算量软件的,“,虚拟施工,”,可视化技术建立构件模型，在生成模型的同时提供构件的各种属性变量与变量值，并按计算规则自动计算出构件工程量。将造价人员从繁复、繁重、枯燥的工作状态中解放出来。,不论是手工计算还是用软件计算工程量，都需要遵循一定的算量流程。,BACK,11,在进行构件布置的过程中，可以边布置构件边进行钢筋布置。,可以对构件进行做法挂接。,也可以将构件全部布置完成之后再进行钢筋和做法的统一布置或挂接。,实例工程的算量流程：,12,1.2 钢筋工程量计算思路,计算钢筋的所有信息都是从结构图和结构说明中获得的，通过与结构中有关构件的基本数据结合，再遵循结构规范、构造，确定钢筋在各类构件内的锚固、搭接、弯钩长度，以及保护层厚度等，计算出每根钢筋的长度，然后根据不同钢筋的比重计算出相应的钢筋重量。,用软件进行钢筋算量的思路，是通过在软件中建立三维建筑构件模型，再按照结构施工图要求，给各类构件布置上钢筋。通过对构件的几何尺寸、材料、抗震等级、保护层厚度等基本数据分析，结合钢筋标准和规范规定来确定钢筋的锚固、搭接、弯钩长度等计算出钢筋长度与重量，最后按一定的归并条件统计出钢筋工程量。,BACK,13,1.3 算量流程,运用三维算量软件完成一栋房屋的算量工作基本应遵循以下工作流程：,BACK,14,第,2章 实例工程概况,教学实例是某学院的一栋教学楼工程：,建筑面积,1434，,结构类型 框架,楼 层 五层,地下一层，层高为,4.2m,地上四层，一层层高为,4.2m,二、三层层高均为,3.3m,出屋顶楼层层高为,3m，,屋面形式 坡屋顶,门窗装饰等，各学员自定,本工程是一个吊脚楼，地下室与首层的地坪高差正好是地下室的层高。下图是利用三维算量软件建立的教学楼算量模型。,15,BACK,16,第二部分 建筑工程量,第,1章 建筑工程量概述,1.1 建筑工程量工作流程,第一步、新建工程项目；,第二步、工程设置；,第三步、建立工程模型；,第四步、挂接做法；,第五步、校核、调整图形与计算规则；,第六步、分析统计；,第七步、输出、打印报表。,其中：工程模型又分为手工和识别两种建立方式。,BACK,17,1.2 实例工程分析,下面是实例工程需要计算的项目：,BACK,18,1.3 操作约定,像所有的计算机应用书籍一样，在解释实例的一些操作时，,书中只对一种操作方式做详细说明，,这样做能让学习者有条理的理解和掌握书中讲解的操作内容。按约定方式正确操作会减少或杜绝因操作不当而造成的失误甚至重大失误。,BACK,19,第,2章 新建工程项目,2.1 新建工程项目,运行三维算量软件,选择,cad版本,新建工程项目名称,进入“工程设置,”。,在“最近工程”对话框中可以选择以前使用三维算量软件操作过的工程，点击“打开”按钮即可打开工程模型。,BACK,20,2.2 工程设置,不论是采用手工建模还是识别建模，是计算构件还是钢筋工程量，都应首先依据施工图纸设置好工程的各种相关参数。在工程设置里包含六方面的内容：,计量模式、,楼层设置、,工程特征、,结构说明、,标书封面、,钢筋标准、,钢筋标准是与计算钢筋工程量有关的设置。,21,2.2.1 计量模式的设置,计量模式中，关键是“,输出模式,”和“,计算依据,”的设置。,定额模式：是指工程量按定额计算规则输出构件工程量，在此模式下构件输出的工程量是按所选地区定额计算规则进行计算的工程量，其中挂接了定额子目的构件按定额子目归并输出。没有挂接定额子目的构件，还是按所选地区定额计算规则进行计算，其工程量按构件实物量输出。,清单模式：是指工程量的输出按清单计算规则输出构件工程量，在此模式下构件输出的工程量是按清单计算规则和所选地区定额计算规则进行计算的工程量，其中挂接了清单和定额子目的构件按会按照清单与定额子目的组合进行归并输出。没有挂接清单和定额子目的构件，要,区分,选择实物量是按清单计算规则还是按定额计算规则计算。,22,2.2.2 楼层设置,楼层设置主要针对构件的高度数据，在实际工程中，大部分垂直构件的高度都是以楼层高来确定的，设置了楼层高度也就等同于定义了墙、柱等构件的高度，同时也确定了梁板的高度位置。,实例的楼层高度分别为：,地下室,4.2m,首 层,4.2m,第,2层、第3层 3.3m,出屋顶楼层,3.0m,专业中“标高”是按“,m米”构件尺寸按“mm毫米”计的，这儿的楼层高度虽然用“m米”定义，但在软件中会转换为按“mm毫米”计。,在软件中“首层”是软件的系统层，不能被删除，也不能更改名称。,23,2.2.3 工程特征,在本页中对工程的一些全局特征进行设置。填写栏中的内容可以从下拉列表中选择也可直接填写合适的值。,在这些属性中，用蓝色标识的属性为必填的属性。,软件会自动根据定义的构件“结构特征”以及“土壤类型”、“运土距离”等属性值生成清单的项目特征，作为统计工程量的归并条件之一。,对于土方的开挖形式、运距等不直接涉及构件计算的施工内容但又会，本教程中没有提供例子工程的施工组织资料，学员可以任意设置，以便练习。,24,2.2.4 结构说明,软件开发过程中将结构说明分为广义和狭义两类。广义结构说明是指施工图上用于指导施工的全部说明，狭义结构说明是指只对工程造价有关的说明。这里结构说明设置只针对算量和工程造价。,结构说明有四个设置页面，分别为：,砼,(混凝土)材料设置,砌体材料设置,抗震等级设置,浇捣方法等进行设置。,需要注意的是，在设置结构说明之前，应先设置好楼层，这样做可以将构件与楼层相关联。,25,砼材料设置,:,混凝土材料本身对造价就有影响，对钢筋的锚固、搭接弯钩等的长度计算也有关系。,点击单元格中的下拉按钮，会弹出相应的选择对话框或下拉菜单，通过对应楼层、构件名称来进行定义。,对单元格中的设置，有三种形式：,1、可由学员自己输值,2、选择与输值可任意进行,3、只能从下拉列表中选择,26,砌体材料设置,抗震等级设置,浇捣方法等进行设置,以上三种设置方式与“砼材料设置”的方式一样。,27,2.2.5 标书封面与钢筋标准,标书封面的设置用于工程量计算书封面的打印，实例工程可以不用设置。,在“计量模式”页面中的应用范围中钩选了钢筋计算时，在“标书封面”页面点击,下一步会进入钢筋标准的设置页面，根据施工图设计要求选择对应的钢筋标准即可。这里缺省(软件默认)03G101等平法标准。,如果应用范围中没有钩选钢筋计算，将不会出现钢筋标准页面。,BACK,28,第,3章 地下室工程量计算,地下室包括基础的构件有：,其中基础内的垫层、挖土方、填土方等是依附于基础主体的子构件，在软件内不单独作为独立的构件来布置。布置基础构件时，设置好子构件的属性后可随同基础主构件一同布置。,BACK,29,3.1 建立轴网,建筑工程的构件都是用轴网间隔来进行定位的。根据建筑房间的朝向和布置方式，分为开间和进深，在没有特殊说明时，房间顺,X轴方向就称为“开间”，顺Y方向就称为“进深”。实例的轴网数据表：,30,轴网设置对话框：,31,轴网的编辑：,在基础平面布置图的轴网系统中，有,2条辅助轴线需要添加，分别是1/2和1/3辅轴。点击【轴网】菜单下的平行辅轴按钮，按命令行提示进行操作：,选择对象：,按提示，光标选择,2号轴线；,偏移方向,：,按提示，光标在,2号轴线右侧点取一点；,偏移距离,：,按提示，在命令行输入,2号轴与1/2轴的轴距3900；,请输入新的编号（取消为空）,：,按提示，回车，取默认编号,1/2即可；,这样,1/2辅轴就绘制好了，用相同的方法绘制出1/3轴。,轴网的其它编辑如删除，改轴号等，均按命令栏提示操作就可达到目的。,32,实例轴网效果：,BACK,33,3.2 地下室独立基础,手工建模的操作流程是：定义编号（含做法定义）布置构件。在软件中，构件布置遵循编号优先原则，即大部分构件都须先定义构件编号与属性，才能进行布置。,3.2.1 定义独立基础编号,基础编号定义对话框：,命令模块：,【基础】独基布置,参考图纸：结施,-02、03、04（基础布置图、详图）,执行命令后，弹出导航器，在导航器框中，点击 按钮，进入“定义编号”界面。,34,35,依据独基详图，需要定义,6个独基编号，J-5与J-8是首层下的基础，可暂不定义。,点击工具栏上的,新建按钮，在独基节点下新建一个编号。每个基础编号下都会带有相关的垫层、砖模与坑槽的定义，本工程的基础不采用砖胎模，因此可以将砖模节点删除，选中“砖模”后，点击工具栏的删除按钮即可。其它类型模板的工程量，例如木模板，已经在包含在独基的属性中，无需单独定义。,36,定义构件几何尺寸，编号定义对话框中的几何尺寸栏：,在对应的栏目内输入构件的几何是尺寸。,37,查看施工属性，其中“材料名称”、“砼强度等级”、“浇捣方法”、“搅 拌制作”是从工程设置的结构说明中自动获取属性值的。,38,公共属性的设置,：,编号中凡是用蓝色文字显示的属性都是公共属性,，可以在其父级节点上设置，子节点自动继承这些属性值。钢筋属性也是如此，保护层厚度、环境类别、锚固长度与搭接长度等设置项都是公共属性，可以在独基节点中设置。设置好后，切换到,J-1节点，便会看到施工属性和钢筋属性中的属性值与基础节点的是一样的，并且以后所有基础编号的属性都会继承这些公共属性的设置。这便是公共属性在定义编号时的使用技巧。,39,3.2.2 定义独立基础做法,独基需要计算的项目如下：,40,定义好一个基础的属性后，点击,做法按钮，切换到做法页面。,41,依据前面提供的独基计算项目，其中变量名是软件提供的工程量组合式或属性变量，挂接做法时可以从计算式编辑对话框中进行选择。根据工程的实际需要选择需要的计算项目。例如实际工程中土方需要运输，则在对话框对应的单元格中选择独基土方运输的体积变量“,KV,”并挂接对应的定额子目。,42,清单“特征变量,/计算式”对话框：,对话框中蓝色显示的变量是软件内置的组合式变量，即包含了扣减关系的变量,43,关于项目特征：,软件中已经给出了一些构件默认的项目特征。每个特征名都对应一个“特征变量”，特征变量是指特征值，在对应的栏目内可以手动录入特征值，例如在垫层材料种类中录入“混凝土、碎砖、石子、三合土等”；也可以点击单元格中的下拉按钮，从“换算式,/计算式”对话框中选择属性变量来进行对应。,44,专业定额的切换：,在给某类构件挂定额时，会涉及到定额专业的切换，如给基础挂垫层定额有些地区的定额就要将建筑专业切换到装饰专业：操作如下：,将光标定位到“铺设垫层”节点上，然后点击,定额子目按钮，在下方的查询窗口中可以看到当前定额库的定额章节，通过这些章节便可以查找到相应的定额子目。这时在定额中没有浇筑垫层的定额子目，应在装饰定额中选择。这里要将定额专业切换成“装饰”定额，切换定额在对话框右下角“定额专业”内进行，选择框如下：,45,定额“换算式,/计算式”对话框：,蓝色字体的说明同清单“特征变量,/计算式”对话框：,46,挂接清单下的定额需要注意一点，像脚手架、模板等定额是另外汇总到措施项目中的，因此，如给混凝土清单项目挂接模板定额时，要正确指定模板定额计算式的换算条件，以归并统计模板工程量。,47,一条清单项目下的定额条目组合：,定额子目,清单项目,48,3.2.3 定义垫层与坑槽,在定义完一个独立基础的属性与做法后，还应定义这个编号独立基础下的垫层与坑槽的属性与做法。,点击编号栏中的“垫层”或“坑槽”节点，属性栏中就会显示对应构件部分的相关属性，下面是“坑槽”节点的属性内容：,软件中将有依附关系的构件都是做成父子关系的，这样方便让子构件提取父节点构件的相关信息，从而减少操作。,49,(接前页),首先来看一下垫层的“属性”设置。“外伸长度”为,100，“厚度”是指基础下第一个垫层的厚度，这里为100。“垫层一厚度”与“垫层二厚度”是指当基础下有多个垫层时，第二个垫层与第三个垫层的厚度。本工程基础只有一个垫层，因此这两个值设为0。当使用清单工程量输出模式时，垫层的做法已包含在基础的清单项目中，因此在垫层节点上不用再挂接做法。,坑槽的定义。基础土方均用坑槽来进行计算。在坑槽的属性中，其“工作面宽”“放坡系数”是根据“挖土深度”和土方类别进行自动判定的，,应注意挖土深度的取定,。这里选择挖土深度“同室外地坪”，表示基础的挖土深度从室外地坪到基础垫层底面的深度取值。施工现场对于基础回填土方一般是按照挖多深就填多深的原则，这里将回填深度定为“同挖土深度”。,50,3.2.4 布置独基,定义完所有的基础后，点击工具栏的,布置按钮，回到主界面，依据基础平面布置图，将独基布置到相应的位置上。,实例工程是个吊脚楼工程，为了计算方便，教程将基础分成两部分分别放在地下室楼层和首层楼层创建。因此，在地下室层只需布置地下室下方的基础，即,1轴3轴、A轴E轴轴网区域内的基础。,51,布置：,实例独基较少，且同编号的基础很少相邻，这里使用“点布置”方式。由于基础的底标高各不相同，在布置时应依据图纸随时调整导航器中基础的底标高。基础的底标高是相对正负零标高来标注的，也是规范规定，软件的基底标高遵循这一规则，这里基础的底标高按图设置即可。例如布置,J-1，施工图上J-1的底标高是-2.5m，则在导航器中将标高值设为-2.5。采用居中布置的方式布置，其余基础按此步骤，即可布置其它编号的基础。,在布置,3轴上J-6基础时，需调整基础的定位点。可以用3轴与B轴的交点在J-6上的位置作为定位点，在“X偏移”中输入1050（1/2的AB轴距），查看独基预览图，红色线条的交点即定位点的位置。此时还需将J-6旋转90度，其预览图形才能和施工图上一致。在“转角”中输入90，（如图3-2-13），然后返回图面，按定位点位置，将J-6放到3轴与B轴的交点上即可。见书中图3-2-14 独基J-6布置,。,52,独基布置好的效果：,BACK,53,3.3 地下室柱,命令模块：,【结构】柱体布置,参考图纸：结施,-10（地下室梁、柱结构图）,柱子的编号定义和清单定额的挂接均同前面的独基定义。柱构件需要输出的常规工程量如下：,54,超高工程量的计算：,在定额中对很多构件都有高度取定，如果实际工程中的构件高度超过了定额取定高度，则应计算超高增加费。软件提供有自动判定构件超高，并将该部分工程量另列的功能。,实例工程地下室柱子高度为,4.2m（从地面至板顶），而工程设置中柱的标准高度为3.6m，因此柱子超高600mm。不同地区计算超高工程量的方法不同，例如深圳地区，只需对定额子目部分构成进行系数调整即可，无需单独计算超高工程量。而对于要单独计算超高工程量的地区，需要给超高部分的柱模板面积套超高定额。,注意，给柱挂接超高定额之前，需要正确指定超高工程量的计算规则。,激活,【工具】菜单下的算量选项对话框，在“计算规则”页面中，按清单规则，进入“参数规则”页面，在柱节点中可以看到“超高模板计算方法”、“超高体积计算方法”的设置项，如果计算方法为“不考虑超高”，则软件不会计算柱的超高工程量，如果计算方法为“超高范围的模板另外计算”，则软件会自动按柱超高范围内的模板面积计算超高模板工程量。,55,(接前),构件工程量的中间查询：,用,【报表】菜单下的核对构件功能，可以查看柱子的超高工程量，如下图所示：,56,柱布置：,柱布置的方式与基础的一致，效果如下：,BACK,57,3.4 地下室基础梁,命令模块：,【基础】条基布置,参考图纸：结施,-02（基础平面布置图）,地下室基础梁,JL-1使用【基础】菜单下的条基布置命令来布置，其编号定义方法与独立基础类似，但要强调一点，,在定义基础梁编号的属性时，要正确指定结构类型。,条基编号的结构类型分为“带形基础”与“基础主梁”、“基础次梁”、“地下框架梁”、“地下普通梁”、“基础连梁”、“承台梁”七种类型，不同的结构类型其钢筋构造会不同，且基础梁遇到柱或独立基础、承台会自动断开，而带形基础只有遇到承台才会断开。,58,地下室基础梁计算项目如下：,59,布置：,与地下室独基布置一样，只需布置,13、AE轴网区域内的基础梁，且梁顶标高为-1m。这里采用“手动布置”的方式绘制基础梁。在绘制边梁时，梁的外边要与边柱外边对齐，可以修改定位点为“上边”，遵循一定的顺序，从左到右、从下到上来绘制基础梁。绘制中间梁时将定位点设置为“居中”，选取轴网交点作为起点和终点。,60,基础梁布置效果：,BACK,61,3.5 地下室梁,命令模块：,【结构】梁体布置,参考图纸：结施,-10（地下室梁、柱结构图）,先定义梁的编号。地下室共有,7条梁，其中KL1（2A）、KL2（2A）、KL4（2）、KL5（2）的截面参数都是300650。先定义好KL1（2A），然后在KL1（2A）的基础上创建其它梁的编号，将光标置于KL1（2A）编号上单击鼠标右键，选择右键菜单中的“新建”，这时新建出来的编号会拷贝上一个构件编号的参数，只需修改编号和有差异的内容即可生成一个新的梁编号。做法挂接的方法参照独立基础做法挂接，计算项目如下。,62,梁工程量的计算：,国家基础定额将梁分为单梁和有梁板，单梁是梁侧边没有楼板的梁，有梁板的梁是梁侧有楼板的梁。定额计算规则规定，与板相接的梁其梁板体积合并为有梁板套定额。而有的地区将有梁板的梁是另外计算的，其梁高只算至板底，梁上板厚部分的体积并入板计算。软件能自动分析出梁与板相接部分体积，并称之为“平板厚体积”。只要在计算规则中给梁的砼体积加上“扣除平板厚体积”规则，相应的在板内加上“加梁平板厚体积”，其梁上平板厚部分的的体积就会自动在梁内扣减并加到版内。计算规则的设置方法参见三维算量操作手册。,63,梁布置,：,在导航器中，默认梁顶高为“同层高”。,同基础梁的布置方法类似，边梁可以采用“上边”或“下边”的定位方法来进行定位，如,A轴上的梁KL4（2）。中间梁用“居中”方法法布置。对于带悬挑端的梁KL1（2A）与KL2（2A），先用“手动布置”的方法布置好这两条梁的非悬挑梁跨部分，再将布置方法切换到“选择梁布置悬挑梁”方式，,这里需要录入悬挑长,。在软件中，悬挑长为支座边缘往外挑出的长度。按命令行提示选择连续梁，分别在,KL1和KL2的梁边线上选取一点，这两个悬挑端就布置好了。悬挑端的跨号为“-100”。,64,梁布置后的效果：,BACK,65,3.6 地下室墙,命令模块：,【结构】墙体布置,参考图纸：建施,-06（建筑地下室平面图、1-1剖面图）,依据施工图，地下室的外墙厚度为,300，且为砌体墙。但E轴和3轴上有两堵250厚的混凝土挡土墙，因此地下室墙需要分开定义两个编号。在定义编号界面中新建一个墙编号Q1，软件默认的属性类型为“砼结构”，用这个编号进行挡土墙的定义。修改墙厚为250，砼强度等级为C30，高度选择“同梁底”，其它属性取默认值。再新建一个编号，在属性类型中选择“砌体结构”，软件会默认修改墙编号为QT1，设置墙厚为300，材料设置为“空心石渣（水泥）砖”，沙浆强度为M5。,66,墙的计算项目如下：,同柱子的计算方式一样，对于墙，也有超高计算的内容，软件对墙的超高也有计算设置。,67,墙计算方法的调整：,实例中挡土墙的模板只计一面模板面积，则挡土墙的模板面积工程量应为原模板面积的一半，用“,S/2”作为模板定额的工程量计算式即可。墙模板定额一般选择“高度”、“厚度”以及“模板类型”作为换算条件。,68,墙布置：,“墙位置”用于设置当前布置的墙是内墙还是外墙，根据实际情况进行选择。由于墙下有基础，因此墙底要伸到基础顶，设置底高为“同基础顶”。,布置砌体墙,QT1；由于布置墙之前已经布置了梁，可以利用梁的位置信息，快速进行墙布置。用“选梁布置”方法，框选相应位置上的梁跨，点击鼠标右键确认即可。对于混凝土墙，其布置方法亦可以用“选梁布置”的方法。,BACK,69,3.7 地下室门窗,命令模块：,【建筑一】门窗布置,参考图纸：建施,-10（门窗详图及门窗表）、建施-06（建筑地下室平面图、1-1剖面图）、建施-08（2-2剖面图）,依据施工图，地下室的门编号为,SM1833，窗编号为SC1524、SC1824与SC2124。,点击,【建筑】菜单下的门窗布置按钮，进入定义编号界面。依据门窗表，定义SM1833的“材料类型”为铝合金门蓝色玻璃，在单元格中直接录入材料名称。“名称”选择双开有亮。“框材厚”与门扇的面积计算有关。“框材宽”的设置会影响到装饰工程量中洞口侧边的装饰量计算。“开启方式”设为平开门。“后塞缝宽”的设置是为了计算门樘面积，如果按洞口面积计算，就无需设置后塞缝宽；如果墙面扣减洞口时，按门窗外围面积计算（可以在计算规则中设置），则需正确设置后塞缝宽。“立樘边离外侧距”关系到装饰工程洞口侧边的取值，在本工程的建筑说明中，标明所有门窗均按墙中线定位，最后按门窗表，设置门的几何尺寸为宽1800，高为3300，这样门编号SM1833的编号属性就定义好了。依次方式将另外的门窗编号定义完成。,70,门窗的计算项目：,在软件的默认输出中，门窗项目只有面积和数量输出。实际工程中门窗还有“贴脸、窗台、窗帘盒”等内容的算量，碰到这种情形，学员可以利用挂做法组合计算式变量的方法，自己在属性内选择相应的变量来组合需要的计算表达式。,71,门窗布置：,用“轴线交点距离布置”的方法，通过设置门窗边沿到轴网交点的距离来布置门窗。以门,SM-1833为例。门边离轴线的距离是250，根据这个值设置端头距，底高离楼地面距离为0。将光标移动到墙上，软件会自动捕捉离光标最近的轴线交点，在墙上显示门的图形，当光标在墙左右两侧移动时，门的开启方向会随之改变，且门图形上的箭头也随着开启方向改变，该箭头所指方向是门外装饰面的方向，因此布置时要注意正确选择箭头方向。在墙上选取一点，门就布置到墙上了。如果要修改门的外侧方向或者是门扇的开启方向，可以选中门，此时图上会显示出两个夹点，通过拖动夹点位置便可以改变方向。,72,门窗布置后的效果：,BACK,73,3.8 地下室过梁,命令模块：,【建筑一】过梁布置,参考图纸：结施,-06（二层结构平面图）、结施-01（结构设计说明）,依据结施,-06施工图中的过梁详图，定义过梁编号。过梁的截宽取同墙宽，截高按详图要求设置为180，定义好GL-1编号后，直接在GL-1上点击新建，便可生成GL-2编号，两个编号的参数相同。,过梁的计算项目同梁。,74,过梁布置：,结构说明中标明了过梁两端的搁置长度为,250mm，因此在导航器中，应将过梁的左、右挑长设置成250。梁底高设为“同洞口顶”。按照详图要求，小于或等于1500宽的门窗布置GL-1，大于1500宽的门窗布置过梁GL-2，用自动布置的方法快速布置过梁。,点击布置工具栏内的,表格钢筋按钮，在命令行中选择“过梁表”，软件会弹出过梁表，过梁表用于保存过梁的自动布置条件。首先录入过梁编号GL-1，在“洞宽”中录入0，然后在“洞宽=”中录入1500，在“洞宽=20”，对应的柱钢筋接头设为“电渣焊”，设计要求大于20的都采用电渣焊接头，因此第三个直径范围对应的钢筋接头也设为“电渣焊”。设置好后，点击,“应用”按钮，便可设置其它页面的内容。,实例钢筋保护层厚度也有要求，切换到“计算设置”页面，依据设计说明，分别设置不同构件类型的保护层厚度，设置时应依据工程中该构件的混凝土强度等级，选择相应的保护层厚度来修改。,BACK,182,1.3 实例工程分析,依据结构设计总说明，工程为框架结构，抗震等级为四级，,在建立结构模型时，必须正确设置各类构件的抗震等级。,本工程框架梁柱钢筋构造均参照,03G101-1图集，除设计说明中规定的钢筋做法外，未说明的均按照国家现行施工及验收规范执行。,本工程各楼层需要计算的钢筋如下表：,183,手工布置钢筋的工作流程：,1、激活钢筋布置命令，选择需要布置钢筋的构件。,2、定义钢筋描述信息，选择钢筋类型和钢筋名称。选定钢筋名称后，也就是选定了钢筋公式。钢筋的描述包括钢筋直径、分布间距或数量信息，以及钢筋排数等。,3、软件根据用户设定的描述，自动从当前构件中获取相关材料强度、抗震等级、构件的结构类型、尺寸等信息，结合钢筋的长度和数量公式计算出钢筋的长度和数量。,4、将钢筋布置到构件中，除板和筏板构件外，钢筋布置遵循“同编号”原则，即同编号的构件，在其中的任意一个构件上布置一次就可以了。个别特殊构件的非同编号布置钢筋，例如梁腰筋与拉筋，在“钢筋选项”中软件提供了控制同编号布置的设置选项。,5、最后由程序统计出钢筋总用量。,BACK,184,第,2章 首层钢筋工程量,依据结构施工图，本实例工程首层需要计算的钢筋有：独基钢筋、基础梁钢筋、柱筋、柱插筋、梁筋、砌体墙拉结筋、混凝土墙筋、板筋、过梁筋、楼梯钢筋、飘窗板钢筋。,BACK,185,2.1 首层独基钢筋,命令模块：,【钢筋】钢筋布置,参考图纸：结施,-03(J-1、J-2、J-3详图)、结施-04(J-4J-8详图),在给独基布置钢筋之前，应先依据结构设计总说明完成一些与独基钢筋有关的设置。这里主要是保护层厚度的设置。按照结构设计说明，独基的保护层厚度为,35mm，因此在独基的定义编号界面中，设置独基的保护层厚度为35，这样布置到图面上的独基就符合钢筋设计的要求。,186,布置独基钢筋：,用,“构件显示,/隐藏”功能在图面上只显示轴网与基础，执行【钢筋】菜单中的,“钢筋布置”命令，弹出对话框：,187,根据命令栏提示，光标选择图面上的独立基础，以,E轴上的J-5为例，点击鼠标右键确认选择，如果对话框中的“缺省钢筋”选项打了钩，则软件会自动根据所选择的构件类型，给出缺省的钢筋描述，以供参考。且对话框的标题栏中会显示当前布置的钢筋类型、所属构件编号、截面特征，还有根据钢筋描述计算出的该构件单件的钢筋含量（KG/m3）和体积。,188,依据结施,-05基础详图，J-5A方向与B方向都配置B10120的基底钢筋，因此在对话框中修改钢筋描述为B10120，钢筋名称取软件缺省值，数量、长度、接头类型以及接头数是软件自动根据钢筋描述与钢筋名称，提取构件基本数据，按照钢筋规范计算得出。点击对话框中的“”,“展开”按钮，可展开钢筋计算计算式对钢筋的长度数量进行编辑。,189,将光标置于某项名称的钢筋，就可在下部展开栏内看到该条钢筋的数量与长度计算计算式。点击公式栏后的“”按钮，进入公式编辑对话框可查看各个变量的说明。从数量公式和长度公式中可以看出，保护层厚度,CZ取的是35，符合已定义的钢筋计算要求。确定钢筋计算无误后，点击,“布置”按钮，,J-5的钢筋就布置好了，关闭钢筋对话框，在图面上可以看到布置的钢筋会显示在基础旁边(见后图)：,190,钢筋布置后的结果：,双击图面上的钢筋描述，进入构件查询窗口，可查看与编辑钢筋属性和计算公式。,191,前面介绍钢筋布置流程时提过，,在软件中，钢筋布置遵循“同编号”原则。,即同编号的构件只需布置一个构件的钢筋，现在一个,J-5的基础布置了钢筋，其它J-5就不需要再布钢筋了。在软件中，可以用两种方法来确认其它的J-5是否布置了钢筋。第一种方法是使用【构件菜单】中的,“图形管理”布置功能，查看首层的独基，如果,J-5这个编号的独基图标显示为紫色，且钢筋信息中可以看到钢筋明细数据，则表明这个J-5上已经布置了钢筋。第二种方法是使用【视图】菜单中的,“构件辨色”功能，在颜色设定中选择钢筋，点击“确定”按钮，返回图面，此时图面上构件的颜色发生了变化，红色的构件是没有布置钢筋的构件，而绿色的构件是含有钢筋的构件,(见后图)。,192,钢筋辨色功能，绿色的构件为布置了钢筋的构件，红色的没有。,红色构件没有布置钢筋。,绿色构件布置了钢筋。,BACK,193,2.2 首层基础梁钢筋,命令模块：,【钢筋】梁筋布置,参考图纸：结施,-02(基础平面图),依据结构设计说明，在基础梁的编号属性中，确认保护层厚度为,25。基础梁的钢筋布置对话框同,“梁筋布置”对话框一样，软件中条基钢筋与梁筋布置使用的是同一个命令和对话框：,194,激活命令后，按命令栏提示选择基础梁并右键确认，对话框会变成以下形式,：,对话框中数据是缺省的描述。基础梁的顶面标高与截面尺寸可以直接在钢筋导航器中修改，在布置钢筋的同时，软件会重新调整基础梁的标高与截面尺寸，且标高标注的是基础梁底面标高。由于基础梁钢筋用的是梁筋对话框，因此钢筋描述是按平法规则录入。依据基础平面图，基础梁的箍筋为,A8450，上部筋和底部筋均为4B20。则只需在“集中标注”一行中分别录入箍筋、上部筋和底部筋的描述即可，其它钢筋全部删除。录入完后点击下步按钮，展开钢筋计算明细(见下页)。,195,缺省钢筋经调整后以及将“下步”明细栏展开后的对话框。,在上方的表格中选择要查看的钢筋描述，下方计算明细中便会显示出该钢筋描述的名称、接头类型以及计算公式等等。例如选择集中标注中的箍筋描述，在下方的表格中便会显示当前基础梁的箍筋名称，点击钢筋名称单元格中的下拉按钮，可以进入钢筋名称选择窗口,(见下页)。,196,左边栏上部是钢筋类别下部是钢筋名称，右边栏是对应的钢筋幻灯图。本工程中基础梁箍筋为矩形,4肢箍，因此双击“矩形箍筋（4）”即可将箍筋选入钢筋名称栏中。箍筋的长度公式是由箍筋代号组成的，点击公式编辑按钮，可以在公式编辑对话框中查看到箍筋的长度计算明细。软件中所有的箍筋长度公式都是通过不同的箍筋代号组成的，即以字母G打头的变量代号，其中每个箍筋代号的长度计算公式可到公式编辑中查看。,197,其它场景：条基基底钢筋的处理：,对于多阶条基，除了要布置条基内梁的钢筋外，还有基底钢筋要布置。软件中布置条基基底钢筋的方法是：在梁筋表格中，对应的位置输入基底横向筋和基底纵向筋的钢筋描述即可。将“下步”展开，光标指向“基底纵向筋”列下横向“集中标注”行的单元格内，在展开的钢筋明细中依据跨号，对应的单元格内就已经有对应钢筋描述和钢筋名称了。,198,基底横向钢筋,基底纵向钢筋,核对好箍筋、上部筋和底部筋的计算结果无误后，点击对话框中的,布置按钮，基础梁的钢筋就布置上了。检查同编号构件的方法同前述。,BACK,199,2.3 首层柱筋,命令模块：,【钢筋】钢筋布置、【钢筋】柱筋平法,参考图纸：结施,-12(一层柱平面结构图),柱钢筋布置有两种方法，一种是普通的钢筋布置方式，其对话框也同前述的独基钢筋布置对话框。另一种方法是“柱筋平法”，其布置方式为绘制柱筋为主，且能够自动判定上下层柱筋的关系从而执行自动判定钢筋的插筋、搭接、锚固、收头等内容。,在给柱布置钢筋之前，应确定柱编号属性中，保护层厚度为,25mm，抗震等级为4。设置好后，执行,“钢筋布置”命令，弹出钢筋布置对话框：,200,在图面上选择要布置钢筋的柱子，右键确认，对话框中会出现柱编号、柱截面类型以及缺省的柱钢筋信息。依据一层柱平面图中的柱表，修改对话框中的钢筋描述。以,Z1为例，纵筋为“10B20”，钢筋名称与缺省名称一样，位置选择“纵筋”；箍筋描述与缺省描述一样，钢筋名称需要按箍筋肢数选择。,注意：箍筋肢数与矩形柱,B边的钢筋肢数以及H边的钢筋肢数有关，而对于矩形柱的B边和H边，软件默认是将B边作为长边，例如300400的柱子，软件会将400的长边作为B边，并且指定箍筋肢数时，长边的肢数必须在前，例如400长边的肢数是4，而300短边的肢数是2，则箍筋肢数应该为,“,4*3,”,。,在本楼层中，矩形柱是正方形，因此无所谓哪边作为,B边。柱表中Z1箍筋为3*4肢箍，因此在钢筋名称中选择“矩形箍（4*3）”。点击简图按钮，可以查看箍筋简图，与柱表箍筋截面形式一致即可。,201,在钢筋布置对话框中将钢筋描述以及需要调整的内容修改完后，点击,“布置”按钮，将柱钢筋布置到柱子上，柱子旁会出现布置上的钢筋描述。,202,“柱筋平法”布置柱钢筋,柱,Z4 是一个L形的主，其钢筋需要特殊处理。从柱截面的钢筋配置上可以看出，其箍筋比较复杂，且在,“柱筋布置”中很难找不到与该箍筋相对应的钢筋，因此这个,L形柱箍筋需要自定义。执行【钢筋】菜单下的,“柱筋平法”功能，弹出“柱筋平法”钢筋布置对话框,(见后图)：,203,柱筋平法对话框：,首先，按命令行提示，选择,Z4构件，右键确认选择后，软件会在当前选中的柱的右上角标注出此柱的构件信息和钢筋信息。,在柱筋布置窗口中，输入钢筋信息，外箍,A8100/200，角筋B18，边侧筋为B16，如果边侧筋处为灰色，不可修改状态，可将边侧筋行后的钩选框去掉钩选，即可修改。修改完成后，点击“矩形外箍 ”命令，按命令行提示，在柱内捕捉矩形外箍对角点，一个矩形外箍就布置上了。同样的操作将另外一个矩形外箍布置上去。,204,矩形外箍绘制上后，开始纵向钢筋的布置。点击“自动布置角筋”命令，,8根18的二级钢筋就自动生成在矩形外箍的角部了。现在开始边侧纵筋的布置。点击“双边侧钢筋”命令，按提示，在矩形外箍上捕捉输入点，两根16的二级边侧钢筋就定位上去了。按同样的方法，按照图纸，将剩下的8根钢筋定位到柱图形上面。,开始布置矩形内箍筋和拉筋。点击“矩形内箍”命令，按命令行提示，捕捉边侧钢筋位置，生成矩形内箍筋。点击“内部拉筋”命令，按提示和图纸要求，在柱内，描绘出拉筋的位置。这样，一个柱筋平法
