机组测速装置检查维护作业指导书.doc

机组测速装置检查维护作业指导书
工作任务〔 〕
工作负责人： 工作票编号：
1. 适用范围
机组调速器试验、压油装置试验
2. 引用文件
《中电投集团技术标准〔下册〕》
机组《压油装置控制图》
3. 作业过程控制
3.1 作业准备
3.1.1 人员配备
序号
适用项目
人员配置
人数
资质要求
项目确认
备注
1

主检修工正
1

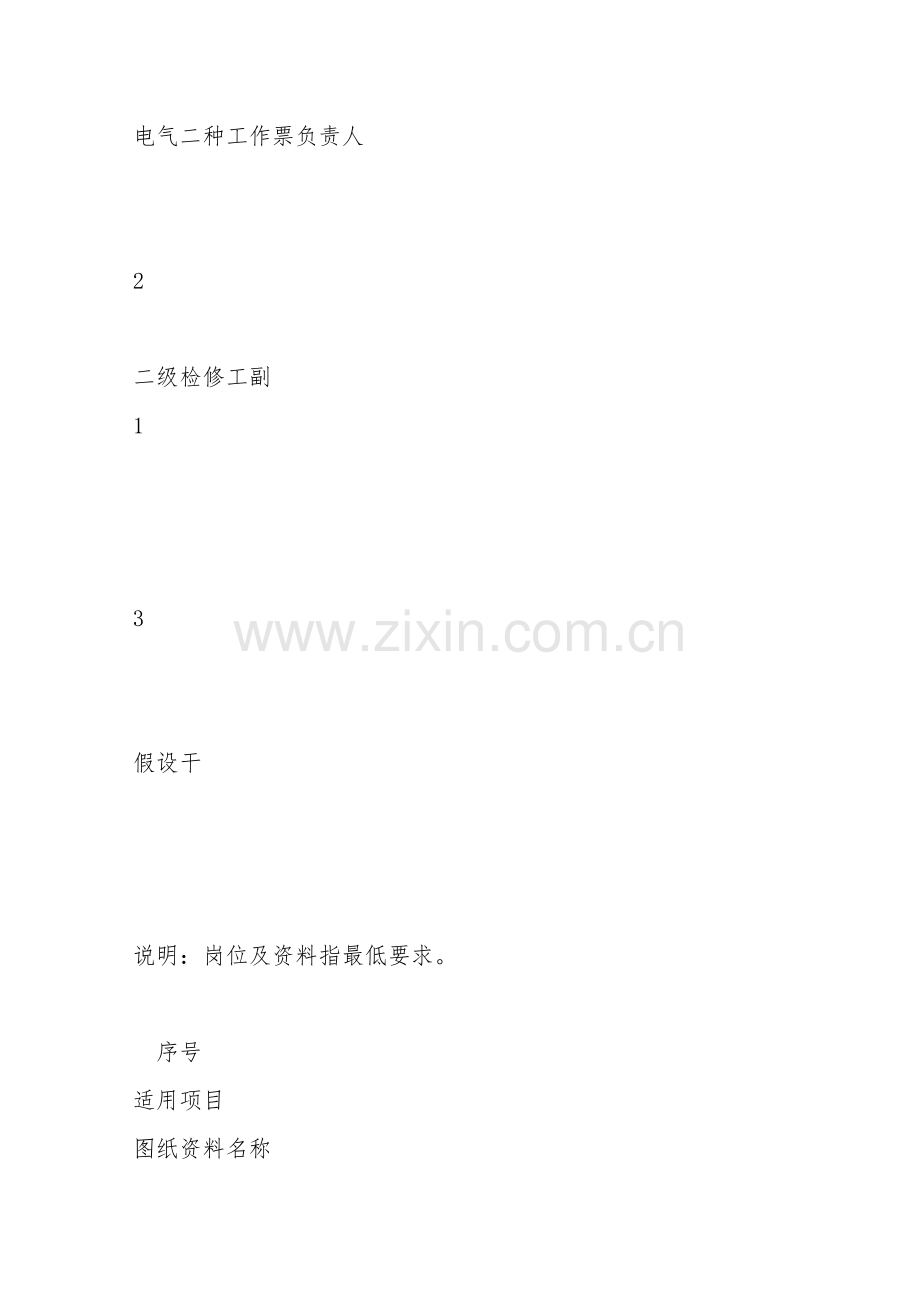

电气二种工作票负责人

2

二级检修工副
1

3

假设干

说明：岗位及资料指最低要求。

序号
适用项目
图纸资料名称
编号
项目确认
备注

机组调速器接线图
LXS-E03-76

机组压油装置控制图
LXS-E03-46

3.1.3 工器具准备

序号
类别
适用项目
名 称
规 格
项目确认
备注
1
测量仪器

保护校验仪
Onlly1994

万用表
福禄克

笔记本电脑
联想

2
作业工器具

尖嘴钳
6寸

斜口钳
6寸

手电筒
JW7622

一字螺丝刀

线手套

3
安全防护用品

安全帽

说明：没有的类别可删除。

3.1.4消耗材料〔包括备品〕
序号
适用项目
名 称
规 格
单位
数量
项目确认
1

电气绝缘胶布
舒氏
卷
1

2

扎带

根
50

3

4

5

6

7

3.2 作业过程及风险预控措施确认

作业成员声明：我已经学习掌握了下述作业过程控制内容，在作业中遵照执行。

工作班成员签名：

年 月 日
序号
适用项目
作业步骤或项目内容
作业方法
质量标准
质检点
安全控制措施
1

连接电脑
压油装置控制柜内残压装置PLC与电脑连接
联机稳定
H
1、佩戴防滑手套
2、
3、
2

残压测速装置连接保护校验仪
将保护校验仪Ua、Ub相连接至残压测速装置"残压'端子
增加或减小保护校验仪输出频率、电压残压测速装置动作正常
H
1、
2、
3、
3

输入机频，模拟机组转速
用保护校验仪模拟机组残压输出,给残压测速装置，在电脑软件中将电压设为10V，频率步长设为0.5Hz，逐渐增加频率观察机组转速点从1%到140%各转速点动作是否正常，信号是否正确，并记录好每个转速点的动作频率值和返回频率值
机组各转速点动作正常，信号正确
H
1、
2、
3、
