起重机液压推杆制动器的故障检查.docx

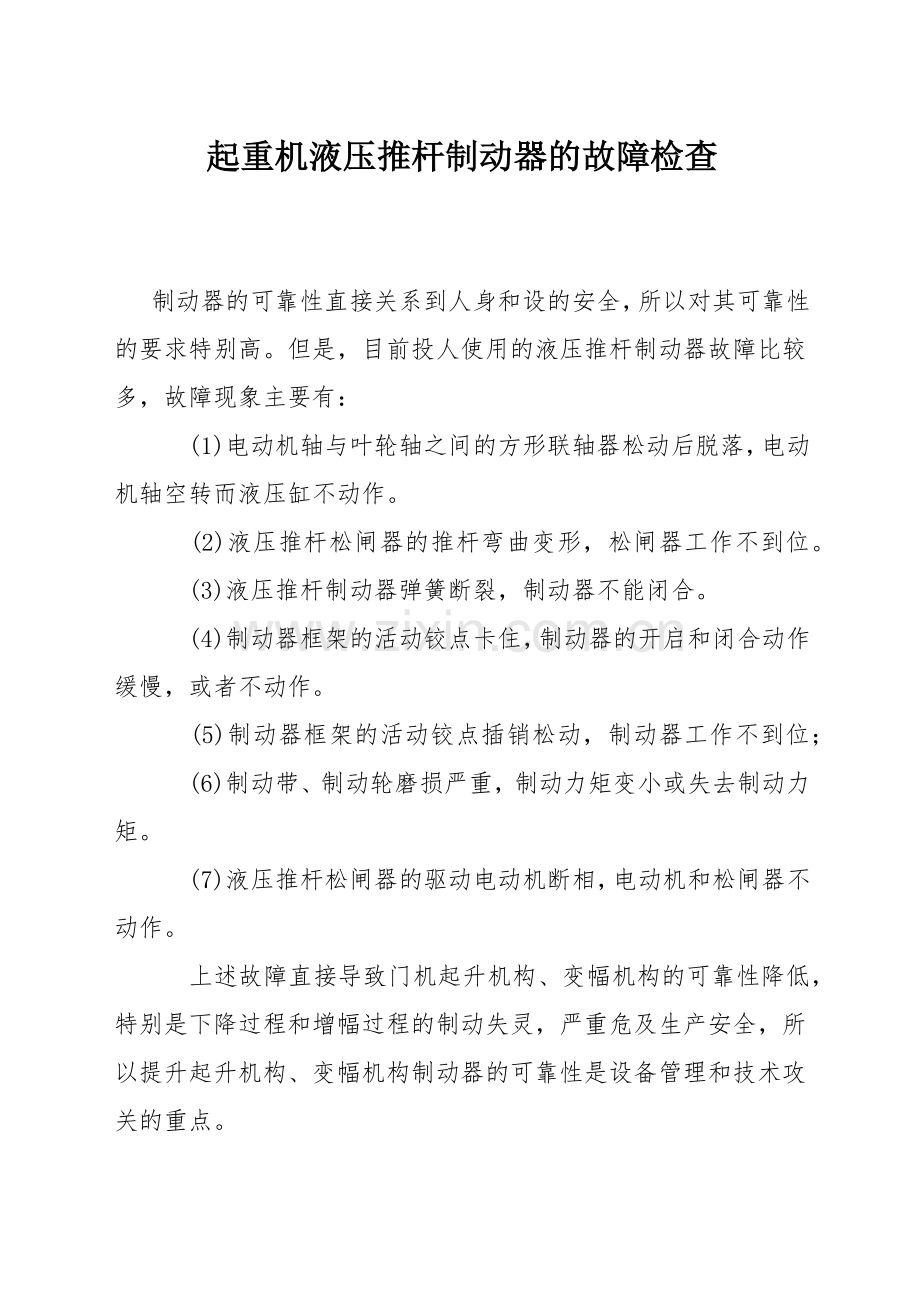

起重机液压推杆制动器的故障检查 制动器的可靠性直接关系到人身和设的安全，所以对其可靠性的要求特别高。但是，目前投人使用的液压推杆制动器故障比较多，故障现象主要有： (1)电动机轴与叶轮轴之间的方形联轴器松动后脱落，电动机轴空转而液压缸不动作。 (2)液压推杆松闸器的推杆弯曲变形，松闸器工作不到位。 (3)液压推杆制动器弹簧断裂，制动器不能闭合。 (4)制动器框架的活动铰点卡住，制动器的开启和闭合动作缓慢，或者不动作。 (5)制动器框架的活动铰点插销松动，制动器工作不到位； (6)制动带、制动轮磨损严重，制动力矩变小或失去制动力矩。 (7)液压推杆松闸器的驱动电动机断相，电动机和松闸器不动作。 上述故障直接导致门机起升机构、变幅机构的可靠性降低，特别是下降过程和增幅过程的制动失灵，严重危及生产安全，所以提升起升机构、变幅机构制动器的可靠性是设备管理和技术攻关的重点。 制动器单元部件的某些缺陷 (1)电动机轴与叶轮轴的联接脱开，从而造成电动机空转，推杆不动作。这类故障的出频次较高，而且较难推断。造成这类故障的主要原因是联接两轴的方形连轴器脱落。这种联轴器的两端分别与电动机轴与叶轮轴相连，但与电动机轴联接端的紧固螺栓易松动，它松动后，方形联轴器就与电动机轴脱开，造成电动机空转，推杆不动作。其主要原因是，联轴器上的紧固螺钉偏小，且只有一个螺钉单边紧固，螺钉尾部没有防松措施。 (2)液压推杆松闸器的推杆出现弯曲变形。推杆弯曲的主要原因是使用维护不当。当制动器的活动铰点卡住时，液压推杆松闸器的推杆载荷增加，造成推杆弯曲。如果制定时按最恶劣的符合条件去确定推杆的刚度条件，现场的使用状况就会好一些。 (3)不同厂家生产的同一型号的液压推杆松闸器与电机连接的螺孔孔距不同，难以互换，影响现场的抢修进度。为此，建议各生产厂家严格执行国家定型产品的系列尺寸标准，确保同型号的液压推杆制动器的互换性。 (4)由于所用材质不同，液压推杆制动器弹簧有的容易断裂，有的弹力太强，造成制动器不能开启或闭合。这个问题也是制定制造者应该解决好的。 (5)制动器各活动铰点的润滑加油困难。按照维护规程，铰点因采纳稀油润滑，但由于制动器结构的限制，铰点既难注油，又难存油。每次加油时司机都是用油枪往铰点缝隙内慢慢的注，稍不注意就会滴到制动轮或制动带上。如果制定时充分合计到现场维护条件，就会给现场的使用带来更多的方便。 以上所列几点旨在说明制动器的零部件的某些制定缺陷对制动器可靠性的影响。技术管理人员只能对那些比较轻易于改造的有缺陷的部件进行革新改造，但更大程度上的系统可靠性确保，则寄希望于制造单位对组成系统可靠性的确保。 起重机起升机的管理 (1)强化预防性修理。预防性修理的主要目的是确保制动器单元部件的性能处于要求的状态，提升其可靠性。预防性修理项目内容来源于3种检查的信息反馈。“三检是指操作人员的点检，修理人员的巡检和定检员的定检。起升机构和变幅机构的制动器各部件是3种检查郡要迸行的。技术人员依据三检的反馈信息，做出预防性修理的计划。 制动器的预防性修理通常包括：液压惟杆松闸器液压油的数量检查、质量检查及液压油的定期改换；制动器的各饺点磨损状况定期检查及定期加油；制动带、制动轮磨损后的及时改换；制动器的工作状态检查与调整(如双制动器推杆的工作行程应一致，两惟杆松闸器的推杆行程控制在lOmm以内，两推杆松闸器的动作必须同步)；液压推杆松闸器电机及控制线路的检查等。 (2)技术革新和技术管理。技术革新是针对设备的存在问题迸行改善。为了防止液压推杆松闸器的电动机轴与联轴器脱开，在联轴器上加工了2个对称的螺孔，使其联接形成双螺钉固定。同时将螺钉尾部用细铁丝在联轴器上缠紧，以防止螺钉松动，这样就解决了问题。针对制动器各铰点注油困难的问题，采纳弯头细嘴汕枪，确保了各铰点的加油顺利进行。 技术管理方面则是强化了点检、巡检及定检。操作人员交接班必须检查起升、变幅制动系统的工作状态并作记录，修理人员的每周巡检必须处理制动系统的隐患，定检员则必须天天对系统的状态进行综合反馈，这样就从制度上确保了系统的可靠性。 (3)提升修理质量。设备使用一段时间，个重要原因是没有确保修理质量，所以对修理人员提出了较高的要求，即修复后的性能应达到或接近原性能。此外，还应做到系统不得随意变动，螺栓不得松缺，制动轮严禁沾油等。 为了减少排除故障时的盲目性，减少拆卸零部件的数目，排除故障的检查程序： (1)电动机的动作是否正常？ (2)制动器各臂杆动作是否灵活？ (3)两推杆松闸器的行程是否一致？ (4)松闸器的推杆是否弯曲？ (5)推杆松闸器内的油量是否足够？ (6)电动机轴是否与联轴器脱开： (7)推杆松闸器内轴承是否损坏？
