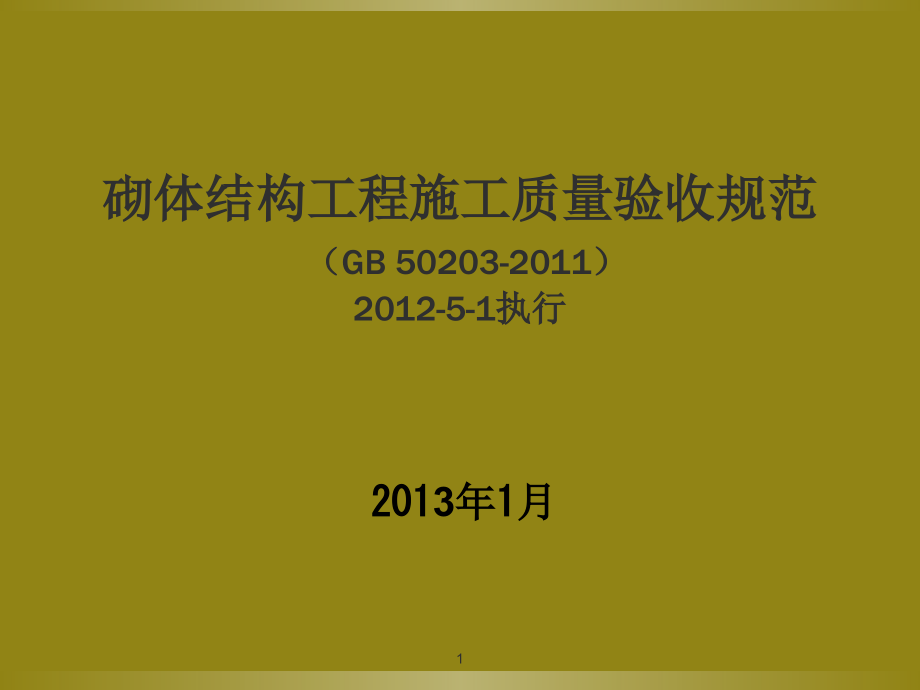

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,砌体结构工程施工质量验收规范,（,GB 50203-2011,）,2012-5-1,执行,201,3,年,1,月,1,1,、总则,2,、术语,3,、基本规定,4,、砌筑砂浆,5,、砖砌体工程,6,、混凝土小型空心砌块砌体工程,7,、石砌体工程,8,、配筋砌体工程,9,、填充墙砌体工程,10,、冬季施工,11,、子分部工程验收,2,2,术语,2.0.3,块体,砌体所用各种砖、石、小砌块的总称。,2.0.4,小型砌块,块休主规格的高度大于,115mm,而又小于,380mm,的砌块，包括普通混凝土小型空心砌块、轻骨料混凝土小型空心砌块、蒸压加气混凝土砌块等。简称小砌块。,3,2.0.6,条,蒸压加气混凝土砌块专用砂浆,与蒸压加气混凝土性能相匹配的，能满足蒸压加气混凝土砌块砌体施工要求和砌体性能的砂浆，分为适用于,薄灰筑法的,蒸压加气混凝土砌块粘结砂浆；适用于非,薄灰筑法的,蒸压加气混凝土砌块砌筑砂浆。,4,2.0.13,薄层砂浆砌筑法,采用蒸压加气混凝土砌块粘结砂浆砌筑蒸压加气混凝土砌块墙体的施工方法，水平灰缝厚度和竖向灰缝宽度为,2mm,4mm,。简称薄灰砌筑法。,由于加气混凝土与水泥砂浆材料的膨胀与收缩存在着一定差异，加气混凝土又是一种多孔质吸水的材料，传统水泥砂浆难以与加气混凝土粘牢。,加气混凝土专用砂浆，其中又分为适用于“薄灰砌筑法”的蒸压加气混凝土砌块粘结砂浆、适用于非“薄灰砌筑法”的蒸压加气混凝土砌块砂浆。,使用蒸压加气混凝土砌块粘结砂浆砌筑蒸压加气混凝土砌块时，砌块不需浇（喷）水湿润，水平灰缝厚度和竖向灰缝宽度为,2 mm,4 mm,。,5,蒸压加气混凝土砌块采用薄层砂浆砌筑法有下列优点：,不需要对蒸压加气混凝土砌块提前浇（喷）水湿润，不仅方便施工，而且又减少了砌块上墙含水率，有利于对墙体收缩裂缝的控制；,对外墙，由于水平灰缝厚度和竖向灰缝宽度仅,2 mm,4mm,，较采用一般砌筑砂浆,8mm,12mm,大大减小，可减少灰缝处“热桥”的不利影响，提高节能效果；,节省砌筑砂浆，并提高砌筑功效。,6,3,基本规定,3.0.11,设计要求的洞口、沟槽、管道应于砌筑时正确留出或预埋，未经设计同意，不得打凿墙体和在墙体上开凿水平沟槽。宽度超过,300mm,的洞口上部，应设置钢筋混凝土过梁。不应在截面长边小于,500mm,的承重墙体、独立柱内埋设管线。,条文说明：特别是在墙体上开凿水平沟槽对墙体受力极为不利。本次规范修订时将过梁明确为钢筋混凝土过梁；补充规定不应在截面长边小于,500mm,的承重墙体、独立柱内埋设管线，以不影响结构受力。,7,3.0.20,（修改条文）,砌体结构工程检验批的划分应同时符合下列规定：,1,所用材料类型及同类型材料的强度等级相同；,2,不超过,25Om,3,砌体；,3,主体结构砌体一个楼层（基础砌体可按一个楼层计）；填充墙砌体量少时可多个楼层合并。,8,3.0.21,（修改条文）,砌体结构工程检验批验收时，其主控项目应全部符合本规范的规定；一般项目应有,80,及以上的抽检处符合本规范的规定；,有允许偏差的项目，最大超差值为允许偏差值的,1.5,倍,。,2002,版：,3.0.14,砌体工程检验批验收时，其主控项目应全部符合本规范的规定；一般项目应有,80%,及以上的抽检处符合本规范的规定，,或偏差值在允许偏差范围以内,。,钢结构工程施工质量验收规范,GB50205-2001,：,3.0.5,分项工程检验批合格质量标准应符合下列规定,:,2,一般项目其检验结果应有,80%,及以上的检查点,(,值,),符合本规范合格质量标准的要求，且最大值不应超过其允许偏差值的,1.2,倍,。,9,4,砌筑砂浆,4.0.6,（修改）,施工中不应采用强度等级小于,M5,水泥砂浆替代同强度等级水泥混合砂浆，如需替代，应将水泥砂浆提高一个强度等级。,2002,版：,4.0.7,施工中当采用水泥砂浆代替水泥混合砂浆时，应重新确定砂浆强度等级。,10,4.0.7,在砂浆中掺入的砌筑砂浆增塑剂、早强剂、缓凝剂、防冻剂、防水剂等砂浆外加剂，其品种和用量应经有资质的检测单位检验和试配确定。所用外加剂的技术性能应符合国家现行标准,砌筑砂浆增塑剂,JC,T 164,、,混凝土外加剂,GB 8076,、,砂浆、混凝土防水剂,JC 474,的质量要求。,11,4.0.10,（修改条文）,现场拌制的砂浆应随拌随用，拌制的砂浆应在,3h,内使用完毕；当施工期间最高气温超过,30,时，应在,2h,内使用完毕。预拌砂浆及蒸压加气混凝土砌块专用砂浆的使用时间应按照厂方提供的说明书确定。,在一般气候情况下，水泥砂浆和水泥混合砂浆在,3h,和,4h,使用完，砂浆强度降低一般不超过,20%,，虽然对砌体强度有所影响，但降低幅度在,10,以内。修改便于记忆。,12,4.0.12,（修改条文）,砌筑砂浆试块强度验收时其强度合格标准应符合下列规定：,1,同一验收批砂浆试块强度,平均值,应大于或等于设计强度等级值的,1.10,倍,（比原规范增加,10%,）,；,2,同一验收批砂浆试块抗压强度的,最小一组平均值,应大于或等于设计强度等级值的,85,（比原规范增加,10%,）,。,注：,1,砌筑砂浆的验收批，,同一类型、强度等级的砂浆试块不应少于,3,组,；同一验收批砂浆只有,1,组或,2,组试块时，每组试块抗压强度平均值应大于或等于设计强度等级值的,1.10,倍；,13,4.0.13,当施工中或验收时出现下列情况，可采用现场检验方法对砂浆或砌体强度进行实体检测，并判定其强度：,1,砂浆试块缺乏代表性或试块数量不足；,2,对砂浆试块的试验结果有怀疑或有争议；,3,砂浆试块的试验结果，不能满足设计要求；,4,发生工程事故，需要进一步分析事故原因。,14,5,砖砌体工程,5.1.3,（修改条文）,砌体砌筑时，,混凝土多孔砖、混凝土实心砖,、蒸压灰砂砖、蒸压粉煤灰砖等块体的产品龄期不应小于,28d,。,【,条文说明,】5.1.3,混凝土多孔砖、混凝土普通砖、蒸压灰砂砖、蒸压粉煤灰砖,早期收缩值大,，如果这时用于墙体上，很容易出现收缩裂缝。为有效控制墙体的这类裂缝产生，在砌筑时砖的产品龄期不应小于,28d,，使其早期收缩值在此期间内完成大部分。,实践证明，这是预防墙体早期开裂的一个重要技术措施,。此外，混凝土多孔砖、混凝土普通砖的强度等级进场复验也需产品龄期为,28d,。,15,5.1.12,竖向灰缝不应出现瞎缝、透明缝和假缝。,2.0.9,瞎缝,砌体中相邻块体间无砌筑砂浆，又彼此接触的水平缝或竖向缝。,2.0.10,假缝,为掩盖砌体灰缝内在质量缺陷，砌筑砌体时仅在靠近砌体表面处抹有砂浆，而内部无砂浆的竖向灰缝。,【,条文说明,】5.1.12,竖向灰缝砂浆的饱满度一般对砌体的抗压强度影响不大，但是对砌体的抗剪强度影响明显。试验结果得到：当竖缝砂浆很不饱满甚至完全无砂浆时，其对角加载砌体的抗剪强度约降低,30%,。,【,条文解读,】,这类质量通病还会导致外墙渗漏雨水。,16,5.2.1,（强条）,砖和砂浆的强度等级必须符合设计要求。,抽检数量：每一生产厂家，烧结普通砖、混凝土实心砖每,l5,万块，烧结多孔砖、混凝土多孔砖、蒸压灰砂砖及蒸压粉煤灰砖每,10,万块各为一验收批，不足上述数量时按,1,批计，抽检数量为,1,组。砂浆试块的抽检数量执行本规范第,4.0.12,条的有关规定。,【2002,版,】5.2.1,砖和砂浆的强度等级必须符合设计要求。,抽检数量：每一生产厂家的砖到现场后，按烧结砖,15,万块、,多孔砖,5,万块,、灰砂砖及粉煤灰砖,10,万块各为一验收批，抽检数量为,1,组。,17,5.2.4,非抗震设防及抗震设防烈度为,6,度、,7,度地区的临时间断处，当不能留斜槎时，除转角处外，可留直槎，但直槎必须做成凸槎，且应加设拉结钢筋，拉结钢筋应符合下列规定：,1,每,120mm,墙厚放置,16,拉结钢筋（,120mm,厚墙应放置,26,拉结钢筋）；,2,间距沿墙高不应超过,500mm,，且竖向间距偏差不应超过,l00mm,；,3,埋入长度从留槎处算起每边均不应小于,500mm,，对抗震设防烈度,6,度、,7,度的地区，不应小于,1000mm,；,4,末端应有,90,弯钩（图,5.2.4,）。,18,图,5.2.4,直槎处拉结钢筋示意图,19,5.3.1,砖砌体组砌方法应正确，内外搭砌，上、下错缝。清水墙、窗间墙无通缝；混水墙中不得有长度大于,300mm,的通缝，长度,200mm,300mm,的通缝每间不超过,3,处，且不得位于同一面墙体上。砖柱不得采用包心砌法。,20,21,8,配筋砌体工程,8.2.3,构造柱与墙体的连接应符合下列规定：,1,墙体应砌成马牙槎，马牙槎凹凸尺寸不宜小于,60mm,，高度不应超过,300mm,，马牙槎应先退后进，对称砌筑。马牙槎尺寸偏差每一构造柱不应超过,2,处；,2,预留拉结钢筋的规格、尺寸、数量及位置应正确，拉结钢筋应沿墙高每隔,500mm,设,26,，伸入墙内不宜小于,600mm,（新增）,，钢筋的竖向移位不应超过,100mm,，且竖向移位每一构造柱不得超过,2,处；,3,施工中不得任意弯折拉结钢筋。,22,9,填充墙砌体工程,9.1.1,本章适用于烧结空心砖、蒸压加气混凝土砌块、轻骨料混凝土小型空心砌块等填充墙砌体工程。,9.1.2,砌筑填充墙时，轻骨料混凝土小型空心砌块和蒸压加气混凝土砌块的产品龄期不应小于,28d,，蒸压加气混凝土砌块的含水率宜小于,30,。,【,条文说明,】9.1.2,轻骨料混凝土小型空心砌块,，为水泥胶凝增强的块体，龄期达到,28d,之前，自身收缩较快；,蒸压加气混凝土砌块,出釜时含水率大多在,35,40%,，在短期（,10d30d,）制品的含水率下降一般不会超过,10%,。为有效控制蒸压加气混凝土砌块上墙时的含水率和墙体收缩裂缝，对砌筑时的产品龄期进行了规定。,23,9.1.3,蒸压加气混凝土砌块在运输及堆放中应防止雨淋。,【,条文说明,】9.1.3,蒸压加气混凝土砌块吸水率可达,70%,，为降低蒸压加气混凝土砌块砌筑时的含水率，减少墙体的收缩，有效控制收缩裂缝产生，蒸压加气混凝土砌块出釜后堆放及运输中应采取防雨措施。,24,9.1.4,吸水率较小的轻骨料混凝土小型空心砌块及采用,薄灰砌筑法施工的蒸压加气混凝土砌块,，砌筑前不应对其浇（喷）水湿润；在气候干燥炎热的情况下，对吸水率较小的轻骨料混凝土小型空心砌块宜在砌筑前喷水湿润。,9.1.5,采用,普通砌筑砂浆砌筑填充墙时,，烧结空心砖、吸水率较大的轻骨料混凝土小型空心砌块应提前,1d 2d,浇（喷）水湿润。蒸压加气混凝土砌块采用蒸压加气混凝土砌块砌筑砂浆或普通砌筑砂浆砌筑时，应在砌筑当天对砌块砌筑面喷水湿润。,25,9.1.6,（修改条文）,在厨房、卫生间、浴室等处采用轻骨料混凝土小型空心砌块、蒸压加气混凝土砌块砌筑墙体时，墙底部宜现浇混凝土坎台，其高度宜为,150mm,。,26,9.1.8,蒸压加气混凝土砌块、轻骨料混凝土小型空心砌块不应与其他块体混砌，,不同强度等级的同类块体也不得混砌（,混砌的概念,）。,注：窗台处和因安装门窗需要，在门窗洞口处两侧填充墙上、中、下部可采用其他块体局部嵌砌。,【,条文说明,】9.1.8,在填充墙中，由于蒸压加气混凝土砌块砌体，轻骨料混凝土小型空心砌块砌体的收缩较大，作出不应混砌的规定，以免不同性质的块体组砌在一起易引起收缩裂缝产生。对于窗台处和因构造需要，在填充墙底、顶部及填充墙门窗洞口两侧上、中、下局部处，采用其他块体嵌砌和填塞时，由于这些部位的特殊性，不会对墙体裂缝产生附加的不利影响。,27,9.1.9,（修改条文）,填充墙砌体砌筑，应待承重主体结构检验批验收合格后进行。填充墙与承重主体结构间的空（缝）隙部位施工，应在填充墙砌筑,14d,后进行。,【,条文解读,】,填充墙顶部与承重主体结构接触处极易产生水平裂缝，其原因是填充墙砌体砌筑后产生的竖向收缩（沉降变形）所致。对此，新规范将填充墙与承重主体结构间的空（缝）隙部位的施工时间作了修改，应在填充砌筑,14d,后进行，较原规范“待填充墙砌筑完并应至少间隔,7d,后”的时间有所延长，这对减少和有效控制填充墙顶部的水平裂缝是有利的。,28,9.2.1,（修改条文）,烧结空心砖、小砌块和砌筑砂浆的强度等级应符合设计要求。,抽检数量：烧结空心砖每,10,万块为一验收收批，小砌块每,1,万块为一验收批，不足上述数量时按,1,批计，抽检数量为,1,组。砂浆试块的抽检数量执行本规范第,4.0.12,条的有关规定。,【,条文说明,】9.2.1,为加强质量控制和验收，将原规范条文对砖、砌块的强度等级只检查产品合格证书、产品性能检测报告修改为查砖、小砌块强度等级的进场复验报告，并规定了抽检数量。,29,9.2.2,填充墙砌体应与主体结构可靠连接，其连接构造应符合设计要求，未经设计同意，不得随意改变连接构造方法。每一填充墙与柱的拉结筋的位置超过一皮块体高度的数量不得多于一处。,30,【,条文解读,】,新修订国家标准,砌体结构设计规范,GB 50003,规定：,填充墙与框架的连接，可采用脱开或不脱开方法。有抗震设防要求时宜采用填充墙与框架脱开的方法。,1,当填充墙与框架采用脱开的方法时，宜符合下列要求（摘录）：,1,）填充墙两端与框架柱，填充墙顶面与框架梁之间留出不小于,20mm,的间隙；,2,）填充墙两端与框架柱、梁之间宜用柔性连接，墙体宜卡入设在梁、板底及柱侧的卡口铁件内；,5,）填充墙与框架柱、梁的缝隙可采用聚苯乙烯泡沫塑料板条或聚氨脂发泡充填，并用硅酮胶或其它弹性密封材料封缝；,31,2,当填充墙与框架采用不脱开的方法时，宜符合下列要求（摘录）：,1,）沿柱高每隔,500mm,配置,2,根直径,6mm,的拉接钢筋。填充墙墙顶应与框架梁紧密结合。顶面与上部结构接触处宜用一皮砖或配砖斜砌楔紧；,2,）当填充墙有洞口时，宜在窗洞口的上端或下端、门洞口的上端设置钢筋混凝土带，钢筋混凝土带应与过梁的混凝土同时浇筑。当有洞口的填充墙尽端至门窗洞口边距离小于,240mm,时，宜采用钢筋混凝土门窗框；,32,建筑抗震设计规范,（,GB 50011-2010,）,13.3.4,钢筋混凝土结构中的砌体填充墙，尚应符合下列要求（摘录）：,3,填充墙应沿框架柱全高每隔,500mm,600mm,设,26,拉筋，,拉筋,伸入墙内的长度，,6,、,7,度时,宜沿墙全长贯通,。,4,墙长大于,5m,时，墙顶与梁宜有拉结；墙长超过,8m,或层高,2,倍时，宜设置钢筋混凝土构造柱；墙高超过,4m,时，墙体半高宜设置与柱连接且沿墙全长贯通的钢筋混凝土水平系梁。,5,楼梯间,和人流通道的填充墙，尚,应采用钢丝网砂浆面层加强,。,33,9.2.3,填充墙与承重墙、柱、梁的连接钢筋，当采用化学植筋的连接方式时，应进行实体检测。锚固钢筋拉拔试验的轴向受拉非破坏承载力检验值应为,6.0kN,。抽检钢筋在检验值作用下应基材无裂缝、钢筋无滑移宏观裂损现象；持荷,2mim,期间荷载值降低不大于,5,。检验批验收可按本规范表,B.0.1,通过正常检验一次、二次抽样判定。填充墙砌体植筋锚固力检测记录可按本规范表,C.0.1,填写。,34,抽检数量：按表,9.2.3,确定。,表,9.2.3,检验批抽检锚固钢筋样本最小容量,35,【,条文解读,】,填充墙拉结钢筋后植技术在施工中存在如下主要问题：,1,）,钻孔深度,未按结构胶性能所需要求的锚固长度确定，,往往深度偏浅,，致使钢筋的锚固力不足。试验表明：钻孔深度不应小于,70mm,。,2,）钻孔清理不净，孔内存留残渣及浮灰，影响胶与混凝土之间的粘结。采用有机类锚固材料进行施工时，不同的清孔工艺对后植拉结钢筋的抗拔力影响很大。采用无机类锚固材料进行施工时，不同清孔工艺对后植拉结钢筋的抗拔力影响不大。,3,）注胶方法错误，施工中不是先向孔内注胶后插筋，而是在钢筋锚固端涂抹或蘸上一点结构胶后，直接往钻孔内插入，导致孔内结构胶不密实而影响其粘结效果。,4,）拉结筋植入后未按规定时间养护和保护。,36,施工要求,（,1,）钻孔定位应根据需要准确确定其位置，,钻孔应避开主体结构的钢筋,。,（,2,）钻孔时孔深应按照结构胶性能所要求的钢筋锚固深度确定（孔口,5mm,深度不应计入其中）。,（,3,）清孔时应用毛刷和吹风机将孔内残渣和灰粉清理干净，最后再用无脂棉蘸上丙酮擦净干燥。,（,4,）注胶应用专用工具向孔内注胶，胶量应按钢筋插入孔底时胶注满孔洞确定。注胶量与孔径、孔深、钢筋直径有关，宜在正式施工前进行试验确定。,（,5,）植筋时应将钢筋顺孔洞,向一个方向旋转缓缓插入,，最后将钢筋扶正位置。,（,6,）养护应按结构胶产品说明书要求时间及条件进行，养护期间不要扰动钢筋。,（,7,）光圆钢筋应在植筋前进行除锈。,37,9.3.4,砌筑填充墙时应错缝搭砌，蒸压加气混凝土砌块搭砌长度不应小于砌块长度的,1/3,；轻骨料混凝土小型空心砌块搭砌长度不应小于,90mm,；竖向通缝不应大于,2,皮。,9.3.5,填充墙的水平灰缝厚度和竖向灰缝宽度应正确，烧结空心砖、轻骨料混凝土小型空心砌块砌体的灰缝应为,8mm,12mm,；蒸压加气混凝土砌块砌体当采用水泥砂浆、水泥混合砂浆或蒸压加气混凝土砌块,砌筑砂浆,时，水平灰缝厚度和,竖向,灰缝宽度不应超过,15mm,（竖向原为,20mm,）,；当蒸压加气混凝土砌块砌体采用蒸压加气混凝土砌块,粘结砂浆,时，水平灰缝厚度和竖向灰缝宽度宜为,3mm,4mm,。,38,11,子分部工程验收,11.0.4,有裂缝的砌体应按下列情况进行验收：,1,对不影响结构安全性的砌体裂缝，应予以验收，对明显影响使用功能和观感质量的裂缝，应进行处理；,2,对有可能影响结构安全性的砌体裂缝，应由有资质的检测单位检测鉴定，需返修或加固处理的，待返修或加固处理满足使用要求后进行二次验收。,39,谢谢大家,40,
