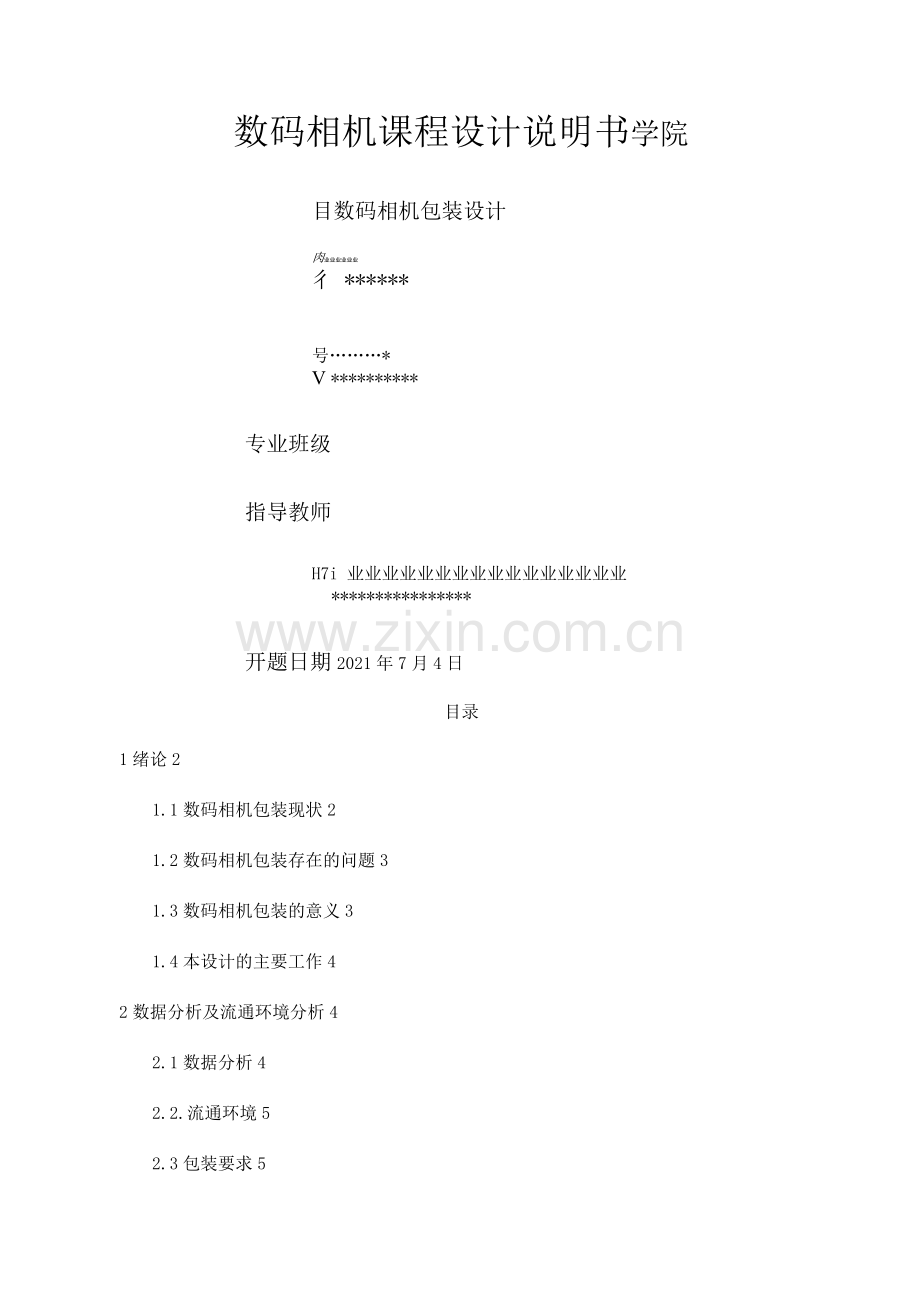

数码相机包装设计.docx_第1页
第1页 / 共12页

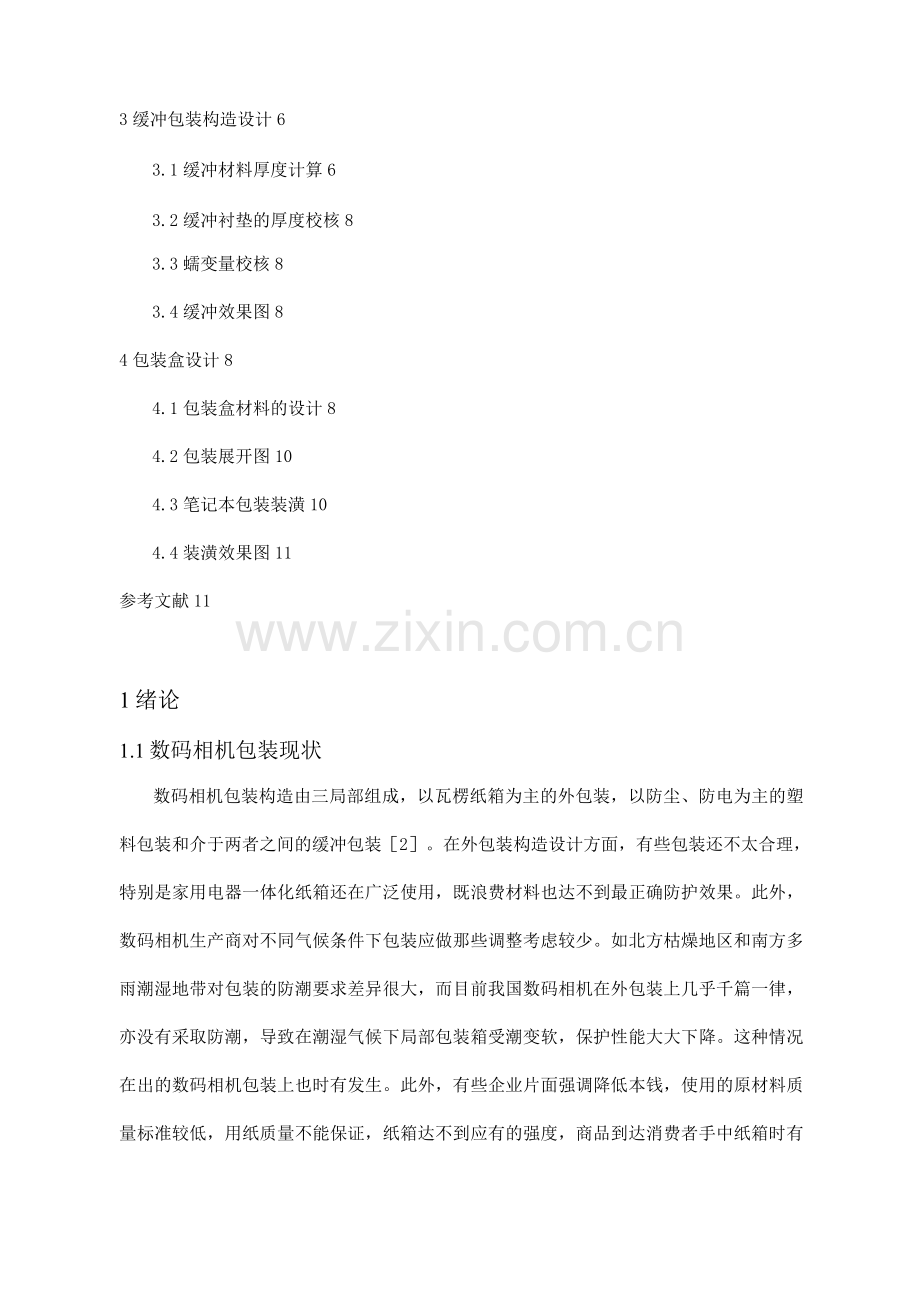

数码相机包装设计.docx_第2页
第2页 / 共12页
点击查看更多>>
资源描述
数码相机课程设计说明书学院 目数码相机包装设计 肉业业业业业业 彳 ****** 号………* V ********** 专业班级 指导教师 H7i 业业业业业业业业业业业业业业业业 **************** 开题日期2021年7月4日 目录 1绪论2 1.1数码相机包装现状2 1.2数码相机包装存在的问题3 1.3数码相机包装的意义3 1.4本设计的主要工作4 2数据分析及流通环境分析4 2.1数据分析4 2.2.流通环境5 2.3包装要求5 3缓冲包装构造设计6 3.1缓冲材料厚度计算6 3.2缓冲衬垫的厚度校核8 3.3蠕变量校核8 3.4缓冲效果图8 4包装盒设计8 4.1包装盒材料的设计8 4.2包装展开图10 4.3笔记本包装装潢10 4.4装潢效果图11 参考文献11 1绪论 1.1数码相机包装现状 数码相机包装构造由三局部组成,以瓦楞纸箱为主的外包装,以防尘、防电为主的塑料包装和介于两者之间的缓冲包装[2]。在外包装构造设计方面,有些包装还不太合理,特别是家用电器一体化纸箱还在广泛使用,既浪费材料也达不到最正确防护效果。此外,数码相机生产商对不同气候条件下包装应做那些调整考虑较少。如北方枯燥地区和南方多雨潮湿地带对包装的防潮要求差异很大,而目前我国数码相机在外包装上几乎千篇一律,亦没有采取防潮,导致在潮湿气候下局部包装箱受潮变软,保护性能大大下降。这种情况在出的数码相机包装上也时有发生。此外,有些企业片面强调降低本钱,使用的原材料质量标准较低,用纸质量不能保证,纸箱达不到应有的强度,商品到达消费者手中纸箱时有出现破损。透明包装在国目前还没有被推广、承受,但在欧美等地区却大受欢迎和推广应用[3]。这种包装形式精巧,利于产品宣传销售。 目前数码相机包装行业存在一些普遍的问题如缺乏超前创新意识,处处跟风,或照搬或描摹。在全球经济一体化的浪潮中,在竞争日趋剧烈的今天,商场犹如战场,充分研究了解竞争对手在包装设计方面的信息资料,趋利避害,对产品在剧烈的竞争中获胜至关重要。市场瞬息万变,人对事物的价值观总是跟着潮流在变,包装也不能一成不变,老品牌也好,新面孔也好,谁能掌握先机,成为领导包装潮流的佼佼者,谁就能拥有市场[4] 1.2数码相机包装存在的问题 现在提出低碳理念,数码相机的包装也要遵循这一理念走绿色包装路线。绿色包装是未来数码相机包装行业开展的必然趋势,但是在绿色包装上我们与开展国家还有很大差距。主要表现在我国的数码相机绿色消费起步较晚,局部人对绿色包装根本不了解,认为使用易降解的材料就是绿色包装,而不问生产过程是否造成污染,也不问包装材料是否能再利用。同时,人们的生态意识还不强,认为绿色包装与自己关系不大,靠个人的努力实施起来很困难。其次,绿色包装一般比非绿色包装的生产本钱高,有能力实施的企业并不多,尤其像小商小贩更不可能花高价使用绿色包装。数码相机使用绿色包装材料的商品价格也更高,消费者大多不愿意买价格高的。然后,我国的包装行业才刚起步,大多都存在规模小、素质差、效益低的现象[7]。以中小型企业为主,与兴旺国家的工业化大生产格局差距很大。最后,我国的绿色包装法规不健,这在一定程度上制约着我国实施数码相机绿色包装的相关规定,在生产上无视绿色包装,而一旦数码相机出就会处于不利地位。 1.3数码相机包装的意义 通过研究数码相机包装能够掌握包装设计的一般规律。深入了解整个电子产品包装设计的构造、材质、造型、技术、工艺、生产流程、装潢等全方面的知识。理解电子产品包装的涵外延。探讨电子产品包装的包装构造、包装方式、包装材质、包装装潢的多样可能性。研究不同材料的选择,新材料的应用,绿色材料的推广,新型包装技术的开发,新旧包装技术的更替对于电子产品包装开展的效能与作用。横向理解贯穿电子产品包装的衍生学科知识,如:国际包装标准学、产品包装符号学、包装材料学、包装技术开发、包装效用、合理包装、商品销售及储运等相关知识⑻。开掘电子产品包装装潢设计的根底理论、设计理念、美学观、形式美的普遍规律。 我国电子产品包装市场需要关于电子产品包装的系统理论指导。电子产品包装的国际形势需要我国电子产品包装市场尽快成熟起来。国际上对电子产品包装的标准要求越来越严格,我国出商品步履维艰。系统的研究电子产品的材料、构造、造型、工艺、技术等开展与革新奠定良好的理论根底。建立完善的电子产品包装系统有利于节约资源,有效遏制浪费。研究电子产品包装的视觉传达规律,与其他设计学科横向比较,理解电子产品包装设计美的规律[9]。 1.4本设计的主要工作 本设计的主要工作主要分为两局部:第一缓冲设计,采用发泡聚乙烯塑料泡沫材料作为缓冲材料,防止因为装卸、搬运过程中的冲击振动对产品造成损坏;第二是外包装设计,采用瓦楞纸板这种使用广泛的材料,既经济又环保。再通过技术经济分析确定此包装方案的可行性,完成整个的包装设计方案。 2数据分析及流通环境分析 2.1数据分析 笔记本的外壳既是保护机体的最直接的方式,也是影响其散热效果、“体重、美观度的重要因素。笔记本常见的外壳用料有:合金外壳有铝镁合金与钛合金,塑料外壳有碳纤维、聚碳酸酯PC和ABS工程塑料[10]。所以笔记本的包装设计要根据其特性进展适宜的设计,才能不在运输装卸过程中有损坏,无法实现其使用价值。本文选择的设计见表2-1。 表2-1佳能6D的构造性能 名称 佳能6D 机身重量 515g 机身外观尺寸〔mm 〕 133.1 x 99.5 x 79.7 重心 机身是几何中心 存放温度 10 C ~35 C 价格 40 元 缓冲加速度 80g 镜头重量 190g 镜头直径〔mm〕 68.5 镜头长〔mm〕 66 2.2.流通环境 流通过程越长,周转环节越多,装卸和搬运的次数也越频繁,电子产品在装卸操作过程中尤其要抵抗货物跌落形成的冲击。力学上把跌落或碰撞引起的作用叫冲击[11]。它会使物体在极短的时间发生极大速度变化或瞬间的能量变化,导致加速度急速增加。人工装卸需要较强的劳动力才能搬运,往往会产生翻滚、棱、角、面跌落或碰撞,也可能从工人肩上、手中跌落。由表2-2可以看来,包装同环境的关系是十分密切的。环境条件对数码相机包装的影响是多方面的,又时是十分严酷的。包装的目的就是采取一定的技术措施,有效地抑制环境条件的影响,或者把这种影响的程度降低到可以承受的程度[12]。为实现这一目标,必须L【么」 对环境条件的特性又充分的认识,采取*种手段把这些特性反映到包装设计中去。 2.3包装要求 根据笔记本本身特性,选择适合的包装材料。缓冲包装要能到达防止包装产 品在运输搬运过程中不受冲击振动的影响,保护产品不受损害。包装要选择适宜的材料,经济又环保,在装潢上要显示品牌特性,包装色彩的搭配要使消费者产生高档次的感觉。印刷清晰,字体工整。运输包装材料要有很好的耐候性,保证在运输过程中包装完整还有被包装物得完好。 3缓冲包装构造设计 3.1缓冲材料厚度计算 由上面选定的聚乙烯泡沫塑料材料进展构造尺寸的计算。从数码相机的物理性质分析局部知: W=2.2kg 根据亚洲人的高度、工作特点、流通环境及外箱构造,本设计选跌落高度: H=90cm 参考日本防御厅规格、美国军用标准和英国综合防护手册,结合我国数码相机构造及自身物理性质,本设计选缓冲加速度即脆值: 由于聚乙烯泡沫塑料材料是非线性弹性类的材料,不能线性弹性类的计算方法计算,但计算过程复杂,在一般情况下,可以简化成线形类材料进展计算。根据能量守恒定律,在产品跌落过程中,忽略空气摩擦等因素,则有: m gHxF (x)dx〔3-1〕 0 式中xF (x)dx表示缓冲垫变形时所吸收的冲击的能量,即变形能。 由于缓冲垫所受应力和应变分别为: 〔3-2〕 =f; A d ATu〔3-3〕 因而 F A;x T,则 xF (x)dx=AT 式中, u ( )d 0 〔3-4〕 结合式〔3-1〕、式〔3-3〕, 可得: WH ATu 〔3-5〕 式中:AT 一缓冲材料体积。 右牛顿定律可知,冲击作用力 m Gg 一 F — mg G WG '又七;所以 WG (3-6) 由式(3-5)、式(3-6),并把G取为产品部发生破损的最大加速度许用值,则有 F H T 一 uG m 〔3-7〕 式中H为产品允许的最大跌落高度,是由包装件的流通环境所决定的;G为 m 产品不发生破损的最大加速度许用值,是由物品本身的构造和品质所决定的。 在(3-7)式中,比值。U与材料的应力一应变曲线及所受应力状态有关,是 可以通过选择材料来变更的系数,它影响到包装构造的尺寸,也影响到缓冲效果。 在包装动力学中把该比值定义为缓冲系数,记做C。 (3-8) 此时, T CH G~ m 〔3-9〕 由图3-2可知:密度为0.035g/cm3聚乙烯在 =2. 5 105Pa时有最系数,C = m 4.8, 把数据代入式(3-9)、式(3-6)有: 缓冲垫厚度:T C . H /G 4.8 90 /80 5.4cm 积面承载:A WG /0.515 80 9.8/2.5 161.5cm 2 m 3.2缓冲衬垫的厚度校核 为了防止挠曲,其最小承载面积的最小值与厚度之比应符合经历公式: A /( 1.33T)2 1〔3-10〕代入数据: 有A /( 1.33T)2 1,故本设计符合挠度要求。 3.3蠕变量校核 缓冲材料在长期的静压力下,其变形量随时间而增大。这种蠕变会使衬垫尺寸变小,在使用一段时间后容器出现空隙,加剧装产品的振动和摩擦察伤。考虑这一因素,初设计的衬垫尺寸应附加一个蠕变补偿值,称为蠕变增量: 公式为: T t+Crt (3-11) C 式中: Tc一附加了蠕变增量的设计厚度/cm t—初步设计厚度/cm Cr-定义的蠕变率/%。有实验测定,Cr 一般为5% —12%,由于数码相机贮存时间在1天左右,聚乙烯泡沫塑料材料的抗蠕变性能优,其蠕变率Cr=5% 则:Tt+Crt=5.4+5.4 5%=5.67cm 5.7cm C 3.4缓冲效果图 4包装盒设计 4.1包装盒材料的设计 数码相机外包装选择瓦楞纸板。瓦楞纸板因可加工性极好、使用方便、刚柔兼备的保护性、利于促销、本钱低廉、符合可持续开展等优点,在包装制品中得到了广泛应用,在本设计中也采用瓦楞纸板为外包装盒材料。数码相机的包装一般是单体包装,外包装箱型任然选用原有标准箱型0215。按照GBT6544--1999标准规定,UV形瓦楞纸板分为A、C、B和E型四种。A楞型的纸箱承受平面压力性能比B和C楞型差,但其承受垂直压力性能较高;B楞型的瓦楞低又密,故耐垂直压力性能较差,但平面耐压性能较高;C楞型性能介于A和B楞型之间;E楞型的纸板具有重量轻、缓冲性能好、平面抗压强度好等特点,利于直接进展印刷[17]。由于本设计对象数码相机在流通过程中是堆码运输,因此对其纸箱要求要有较强的垂直压力性能,所以综合考虑选A型瓦楞纸板。 4.1.1包装盒的尺寸设计 外包装盒任然选用原有的手提式0215型。则装缓冲物外轮廓尺寸为: 尺寸的计算公式为:XX K (4-1) i max 式中: X i一纸箱的尺寸; X一缓冲件的尺寸; max K —尺寸修正系数。 表4-1瓦楞纸箱尺寸修正系数/mm[20] L B H 1 1 1 3-7 3-7 3-4 取K 5mm ;K 5mm; K 4mm;故由公式X X K得纸箱的尺寸为: LBHi max 344mm 252mm 198mm 再由以下公式可以得到其制造尺寸: 式中: X --瓦楞纸箱长、宽、高制造尺寸; x氏箱尺寸; K --寸造尺寸修正系数; F --纸箱对接盖宽度; B --纸箱非结合端面制造尺寸;1 X --摇盖拉长系数。 1 表4-2瓦楞纸箱制造尺寸修正系数〔mm 〕[20] L1 L2 B1 B2 H A 6 6 6 3 9 表4-3瓦楞纸箱接头尺寸J[20] 纸板构造 单瓦楞 双瓦楞 J 35-40 45-50 由表3、4、5 得出K =6 ; K =6; K b1 =6 ; K b2=3 ; K =9; J=35 ; *1=3 ;所 以由公式得到瓦楞纸箱的制造尺寸 4.2包装展开图 4.3笔记本包装装潢 这款笔记本时尚、注重功能性的特殊风格造就了电子产品包装的设计风格,即是直观简约。采取适当位置突出品牌,发挥“少即是多、“无声胜有声 的策略,结合产品包装的色彩、包装形态、要素编排,营造品牌高雅与权威感。当然这需要很好的控制力,防止出现“空 的感觉,。不要弄巧成拙。整体协调包装装潢版式,每一点都不可或缺,增加一点多余,减少一点则空洞。具有整体形象的东西更具艺术性与吸引力,为人所承受与共鸣。电子产品版式编捧的整体性表达在:根据产品销售要求,能在瞬间简明快捷地向消费者传达种种商品信息。 好的笔记本包装六个面都要精心设计琢磨,做到主次清楚,详略得当,决不模糊.也不突兀,一切皆是围绕共同的主题经营。电子产品外包装主展面以图形作为主体的,图形表现时选择主要包括产品使用对象,产品功能展示,产品容几类。版式编排常见以对称式,平衡式、均等式、发射式等[21]。如:以图形为主体,文字沿图形排列;以品牌名为主体,在色彩,位置、走向上调整使其他要素存在感减弱;以说明文字为主,说明文字一般较多,应划分条目层次,规划其框架,选择对齐方式等。编捧时应兼顾消费者的阅读习惯,主次清楚[22]。 4.4装潢效果图 参考文献 [1]肖慧.电子产品包装设计研究[J].包装工程,27 〔3〕: 12~14 ⑵美艳.笔记本物流运输包装设计[D].工业大学硕士论文2021 [3] Lindemann . Prints and Drawing [J]. Packaging Design . 25,12 (2):146~147 [4] 叶柏彰.家电产品制造和包装打造绿色环保[M].中国电子商情23 , 9 [5] 骆光林.包装材料[M].:印刷工业.25 , 8: 33~34 [6] R.L.Sheeha.PackageReliabilityThroughPerformanceTesting[A] . Herndon:IOPP . 25,119 〜123 [7] 安定.物流技术与设备[J].:华南理工大学.25,3 [8] 索占鸿等.运输包装工程[M].:中国铁道.20 , 101~112 [9] 磊.走进包装设计的世界[M].:机械.26 , 103~109 [10]松年.包装工艺学[J]二印刷工业,27 , 80~83 [11] 阎兆万.笔记本包装产业开展对策探析[M].中国流通经济27 , 11 〔05〕:20~21 [12] 诚.包装构造设计[J],中国轻工业2021,120~122 [13] 阳,林利.开展绿色笔记本包装之探析[M].企业经济26,10 〔01〕:10~13 [14] Ezio Manzini, Benny Leong , YantaLam . Advancedsustain ablesolutions[J].Defini tionande*amples . 20, 7 (12) : 98~99
