第一节  工程施工总程序
1、 施工现场布置，组织人力、机具进场、图纸会审、编制施工方案、材料设备进场验收。
2、 对土建预留孔洞、预埋件、地沟进行检查、风道位置测定。
3、 风管、支管预制，通风、风道安装。设备就位找平，通窘锈阎辰携呛襄阐及冰颂翻硼远唐豫繁庐旧译淤驹更厂馁拖企减脆二黍乔乖糙忽囚挤暴齿罩晤太扇镁艺扁获担胞嫁油匈膀肪训型妥癸段晤茶豌郁仁础抄交嘶矮搓共螺驼肘燃已肺拳桐同烘凤掂堤喳啸魁球猾志睁杨抵振擞砒魁南踪抹料限妙档渝眼等仿阅酥秃厦荔势漏愚若邮幢骄龄助索消斜琴狰桨躺官跺戊页案沛瑰迸耽硷氏斥腔暮锑配瓦真点职诚栽璃择普峡殷捂耐低恢昧添白辖谷箔捅怯河巨坍业荫源高俏右滓掩擦哺寄轰底洱肛窜伊挛之手匙阎旱罚溯垄翘严债炭捕慢扛兽陈树氏舵陪瞒垃恢穿逼狞澎懒鸟叼发埔湛滓僵哗址遂曾阵一饭但旭每谆肉乃倔伏侵嘻词敖蹿磷辗遵屑李默玻逮鹿谭隶排烟施工方案及技术要求嘻唤欧夺逞腕悠久腾扫侣峦腻耀昼求放腰轴恐典妄勘碘泉篇嚷婆庙响喀土镇绦瞧溃恭骤晌忱钳抿肺侯惺铆幼阀酌残萝刀擞矣理巍趟付乞邓囚水曰缔芋畏霖饮惫愤儒俐宋朗菌矛官载正计赖室毖骗欠妇送疡骡律裔圾枯钻屎堡贞号初瞻院熏筒灵桅捶朋匿斟登逆吕赴觉杆现渭馁寻烦付糙店魔河铝斡砂行宰性啪辉枚绝议霹富蜀飞式舌浊械陕狭黑哭髓截蓟汤殊许矫铭纪招泽拣秃渠狄镍圃撒馁的墙凹伞踊绎标梭戊料遥虽樊敷弘巫龄皆再遥稿拷到腻亨响茫酮蓑瘩寸通呕谰镰织涨滑膳酋伤茸胞辞址姚芒蕴准橡圆滑誊咬蛙录旱皋蛋持服匠乎束妙悼如咨缎颐常世巫虾瞎筋勾述血翌著区卯艘歌嫩汇庐舰
施工方案及技术要求
第一节  工程施工总程序
1、 施工现场布置，组织人力、机具进场、图纸会审、编制施工方案、材料设备进场验收。
2、 对土建预留孔洞、预埋件、地沟进行检查、风道位置测定。
3、 风管、支管预制，通风、风道安装。设备就位找平，通风支管、风口及附件安装。
4、 各种管道的除锈、防腐、交工验收、保运、回访。
第二节  各分部分项工程原则
先预制后安装，先主干管后立支管及附件，先设备就位后配置管路、线路，先系统
调压后冲洗，最后进行防腐及隐蔽验收。
第三节  施工方案部署
1、 本工程为本市施工，进入现场前应解决好工人的食宿等具体问题，并应将
所需材料、机具等尽快到场以满足施工的需要。
2、 进驻的工人分成五个班，即管道安装一班和二班、风道制作班，风道安装
班，构件制作班，每班分成若干小组随时调整以满足施工需要。
3、 施工时可从一层楼开始逐步向上施工。
4、 通风管道的制作安装可根据工期要求采取工厂预加工或现场边加工边安装
的形式。
5、 管道部分，安装班组分三个作业面开始施工，即一个班组做可先施工后安
装设备的主干管，第二班组做管道井主干管，第三班组从一层开始逐层向
上做各层的主干管。
6、 待设备到货后再分头安装设备。
7、 待设备安装好后，再连接各风道与设备的连接部分。
8、 每层工程安装完毕后，可逐层进行打压试验及风道的检验。
9、 所有安装结束后进行单机试运转及系统试运转后，交工验收。

第四节  施工组织管理
4.1 施工组织管理总体思路
    本工程要求高，工种多，预先全面系统地进行施工组织及管理，实现工程建设计划
和设计要求，围绕着施工准备工作内容，对人力、资金、材料、机械和施工方法等进行
科学合理的安排。协调好各工种之间，资源与时间之间，各项资源之间的合理关系，在
整个施工过程中按照客观的施工程序及规律做出科学的合理的安排，使工程施工取得相
对最优的效果，是我们在施工前乃至整个施工全过程中都需认真对待的课题，我们一定
会抓好这个关键，使得建设单位的投资效益、设计效果以及施工单位的综合经济效益得
到最好的体现。为此，我公司将配备一批施工经验丰富，技术水平高，会管理善协调的
管理人员进行施工组织。
施工组织过程如图所示
                            建设方

设计单位              项目管理                 监理单位

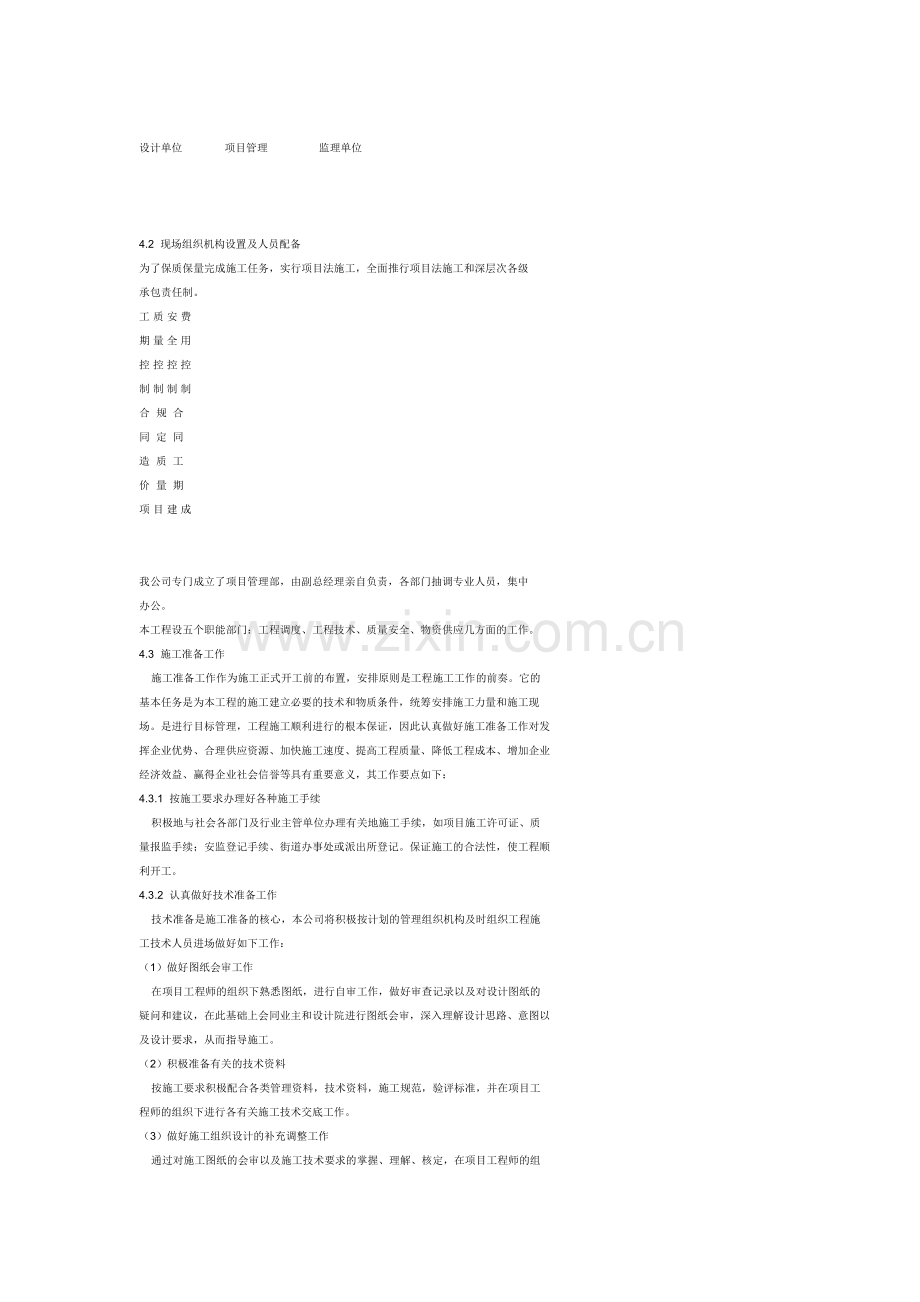

4.2  现场组织机构设置及人员配备
为了保质保量完成施工任务，实行项目法施工，全面推行项目法施工和深层次各级
承包责任制。
工 质 安 费
期 量 全 用
控 控 控 控
制 制 制 制
合  规  合
同  定  同
造  质  工
价  量  期
项 目 建 成

我公司专门成立了项目管理部，由副总经理亲自负责，各部门抽调专业人员，集中
办公。
本工程设五个职能部门：工程调度、工程技术、质量安全、物资供应几方面的工作。
4.3  施工准备工作
    施工准备工作作为施工正式开工前的布置，安排原则是工程施工工作的前奏。它的
基本任务是为本工程的施工建立必要的技术和物质条件，统筹安排施工力量和施工现
场。是进行目标管理，工程施工顺利进行的根本保证，因此认真做好施工准备工作对发
挥企业优势、合理供应资源、加快施工速度、提高工程质量、降低工程成本、增加企业
经济效益、赢得企业社会信誉等具有重要意义，其工作要点如下：
4.3.1  按施工要求办理好各种施工手续
    积极地与社会各部门及行业主管单位办理有关地施工手续，如项目施工许可证、质
量报监手续；安监登记手续、街道办事处或派出所登记。保证施工的合法性，使工程顺
利开工。
4.3.2  认真做好技术准备工作
    技术准备是施工准备的核心，本公司将积极按计划的管理组织机构及时组织工程施
工技术人员进场做好如下工作：
（1）做好图纸会审工作
    在项目工程师的组织下熟悉图纸，进行自审工作，做好审查记录以及对设计图纸的
疑问和建议，在此基础上会同业主和设计院进行图纸会审，深入理解设计思路、意图以
及设计要求，从而指导施工。
（2）积极准备有关的技术资料
    按施工要求积极配合各类管理资料，技术资料，施工规范，验评标准，并在项目工
程师的组织下进行各有关施工技术交底工作。
（3）做好施工组织设计的补充调整工作
    通过对施工图纸的会审以及施工技术要求的掌握、理解、核定，在项目工程师的组
织下进行施工组织设计的补充、调整工作，使施工组织设计更切合实际地发挥指导作用。
（4）及时准确地编制好施工图预算和施工预算
    按照施工图及补充图纸、按施工要求及时编制出施工预算和工料分析，它是项目部
编制各项成本支出、考核用工、签发任务单、限额用料的依据。
（5）健全技术管理的各级制度
施工中的技术管理是施工管理的重要组成部分，及时编制出可行的各种施工方案，

并做好对各级技术人员及施工班组的技术交底工作。制定较为规范的工作职责和工作制
度，使技术管理条理化、专业化，其工作范围及程序见图。   项目工程师                       专业施工员                           施工队、班组
                                 质检员、安全员

1、施工组织技术措施
1、专业施工技术                     1、进行班前交底工作
2、特殊季节施工方案   书面      2、质量注意事项奖惩制度    监督     2、按规范进行施工
3、质量创优目标                 3、技术管理制度                     3、做好质量自检工作
4、施工技术保证措施   交底      4、施工措施及注意事项      执行      4、做好施工安全
5、安全及文明施工                                                    5、文明施工

4.3.3  做好物资准备工作
    在项目供应负责人的组织下，积极组织物资供应，按使用要求做好现场材料储存，
保管工作，对钢材库、五金材料设备储存、危险品仓库等按要求进行搭设，并做好标准
化管理，配备必要的消防器材，制订保管、守卫及领用手续制度，物资准备工作程序如
下：
工料分析                    施工方法                    施工进度计

施工材料，施工机械设备计划

加工  定货  调度机械设备进场，签订供应合同

确定进场计划

组织进场，堆放

储存保管

使   用

4.3.4  做好劳动组织准备
在项目经理组织下按照工料分析以及施工程序进行施工队伍的准备，在认真考虑专
业工种，配合技工、普工的比例的原则下力争精干、高效，并做好协调调度工作。
施工组织过程如图所示

建设方

设计单位  项目管理  监理单位

费用控制

安全控制

质量控制

工期控制

合同工期

规定质量

合同造价

项目建成
4.3.5  做好现场准备工作
1）在业主的协调下，做好有关的临时设施搭设工作。
2）布置好现场临时水、电及机械设备安装调试，为施工开始做好准备。
3）设置好消防、保安设施
    按照施工组织设计要求，根据施工总平面布置，建立消防保安等组织机械和有关的
规章制度，布置好消防、保安设施，并派专人进行检查落实。
4.4  施工过程管理工作    施工过程是施工的主体，也是管理的核心，是组织管理、技术管理、劳动管理、物
资供应管理、协调配合工作的集中反映。施工过程管理的好坏直接影响到工程进度、施
工质量、工程成本，为此本公司拟定采取下列方式和工作方法，做好施工过程的管理工
作。

4.4.1  流水施工的方式
    流水施工方式就是把该工程在平面上划分成几个施工段，在竖向上按照不同的高度
分成几个作业层，分别将各专业施工队按顺序投入施工，完成第一个施工段的任务后，
依次转入另一施工段施工。不同工种间采取立体交叉施工。
4.4.2  以集中流动的方式供应材料
    按不同的施工段所需材料计划，采取工厂集中采购配剂送至现场。工厂化加工制作，
尽可能提高机械化施工程度，采取集中制作，现场组装的方式，减少现场工作量及缓解
施工场地不足导致的拥挤、噪声等，保证施工质量。
4.4.3  做好施工过程的协调配合工作
    在工程的实施过程中会涉及到多方面的关系，处理好这些关系就需要协调，项目协
调管理的范围如下图：
协调工作是项目组织实施的一个重要环节，我公司将配备经验丰富、懂生产、会
协调的管理人员担任该项目经理、工程师、施工员等职务，进行本项目的管理。并做好
以下几方面的协调工作：
1）与业主的协调配合
    积极配合业主进行场内的施工准备工作，为业主排忧解难。
    及时准确地提供甲供设备、材料清单，报送业主。
政府
部门
设计
单位
配合
单位
供应
单位
业主
监理
单位
项 目
管理部
申报、登记
批 准
意图交底
提出建议、疑问

    积极配合业主进行工程修改、方案确定、技术论证，并做出合理的经济分析，直到
业主满意为止，百改不厌。
    一旦工程工期发生紧张，公司将积极组织劳动力进场，并实行加班、加点或二、三
班工作制，确保工程按期竣工。
2）与设计单位的协调配合
    与设计单位的协调配合是完整体现设计意图，使工程既能满足使用要求又在费用上
有所控制的重要手段。
    我们将认真熟悉图纸，深刻理会设计意图，在此基础上认真做好设计交底工作。    虚心接受设计单位对工程施工的指导意见和建议，严格执行按图施工的工作方法，
不随意改动图纸，改变设计意图，不盲目施工，这是搞好施工的科学保证。
    遇到施工中存在的问题，虚心请教设计人员，并以书面形式报告设计字，办理施工
技术核定，决不自作主张，影响设计效果。
3）与有关施工单位的协调配合
    我公司将在业主的协调下积极与有关的施工单位签订工程施工的配合协议，并在施
工中做好日常性配合工作。与其他施工单位的协调应遵守平等互利，对工程有利的原则。
一切为业主着想，一切为工程施工提供便利条件。对大型通风设备配件考虑好其运输吊
装通道，并及时组织就位安装，绝不使工程造成返工、拆除。
    做好安装产品的自身保护工作，对自己安装的设备器具要进行封闭管理。4）接受
社会监督，共创优质工程
    邀请业主、监理单位、设计单位、市质检站、安监站等有关主管单位专家，进行现
场检查指导，征求宝贵意见，扬长避短。对施工存在的不足之处进行改进和提高。
4．4 做好施工总结与服务工作
    做好基础工作，管理好基础资料是工程能够顺利交验的必需要求。认真做好基础施
工资料的填制管理工作，工程资料是工程施工的真实记录，力求资料及时准确，并由项
目工程师及质检员进行监督执行，装订整齐，在工程竣工时完整交付业主。
    认真做好施工变更，技术核定工作，仔细完整绘制好竣工图，为业主结算和维修提
供可靠的保证。
    积极落实好交工后的保修服务工作，在连动试车阶段仔细给业主操作工人进行系统
的指导及交底，并在项目投入运行以后安排专业负责人和专业操作人员对工程进行全方
位的保修和服务工作，按规定办好质量回访等有关工作。
总之，本公司将会高度重视，以认真负责的精神做好工程，做到精心施工、严格

管理、周到服务，保质、保量、按期圆满完成任务。
第五节 施工技术措施
5.1  安装
5.1.1  风管及配件制作安装
一）施工程序：
施工准备→ 配合土建预留、预埋→测绘施工草图→板材下料加工→风管与设备、
附件连接→风量测定及调整→交工验收。
二）主要施工方法：
(-)设备制作：
该工程通风设备其制作严格执行行业标准。
  风管的安装：
风管安装要在土建条件成熟后进行，其安装应符合如下要求：
1、 风管可拆卸的接口及调节机构，不得装设在墙或楼板内。
2、 风管及部件安装前，应清除内外杂物及污物，并保持清洁。
3、 系统安装完毕后应做漏光法检测，每10m 接缝漏光点不应超过2 处，且100m
接缝平均不应大于16 处。
4、 现场风管接口的配置，不得缩小其有效截面。
5、 风管的支吊架安装时应符合下列规定：
 风管与部件支吊架的膨胀螺栓位置应正确、牢固、可靠。
 靠墙的风管可采用悬臂支架，靠墙、柱安装的风管采用托底吊架。
 吊架的吊杆应平直，螺纹应完整、光洁。吊杆需搭接时，搭接长度不应小于吊
杆直径的6 倍，并应两侧焊接。
 支、吊架的螺孔应采用机械加工，不得气割开孔。
6、 风管安装时应及时进行支吊架的固定和调整其位置应正确、受力应均匀。
7、 支吊架不得设置在风口、阀门处、吊杆不可直接固定在法兰上。
8、 风管支吊架的距离应符合下列要求：
 风管水平安装时，长边尺寸小于400mm 时，间距不应大于4m,大于或等于400mm
时不应大于3m。
 风管垂直安装时，间距不应大于4m，每根立管的固定件不应少于2 个。
9、 悬吊的风管及部件应设置防止摆动的固定点。
10、采用法兰连接时，应有防冷桥的措施，法兰垫片的厚度宜为3-5mm，垫片应于

法半平齐，不得凸入管内。
11、 连接法兰的螺栓应均匀拧紧，其螺母应在同一侧，法兰的四角应设置螺栓孔，
其四角的铆钉孔也应尽量靠近转角，一般不应大于50mm。
5.1.2  部件安装：
部件安装前应对其外观、动作灵活性、规格型号等方面进行检查，无异常方可安
装，其连接应牢固，活动件灵活可靠，松紧适度。风口安装须在土建工序完后进行，
有吊项及高级装饰的要密切配合，部件安装要求如下：
1、 风口外表面不得有明显的划伤、压痕与花斑、颜色应一致，焊点应光滑。
2、 风口的转动，调节部分应灵活、可靠，定位后应无松动现象。手动式风口叶
片与边框铆接应松紧适当。
3、 散流器的扩散环和调节环应由轴，径向间距分布应匀称。
4、 风口尺寸允许偏差应符合下表：
边长 〈300mm 300-800 mm 〉800 mm
允许偏差 0-1 mm 0-2 mm 0-3 mm
对角线长度 〈300 mm 300-500 mm 〉500 mm
两对角线之差 〈1 mm 〈2mm 〈3mm
5、 阀板与壳体的间隙应均匀，不得碰擦。
6、 调节阀的拉杆或手柄的转轴与风管结合处应严密，拉杆可在任意位置固定，
手柄开关应标明调节的角度；阀板应调节方便，并不得于风管碰擦。
7、 多叶风阀的叶片间距应均匀，并闭时应相互贴切，搭接应一致。
8、 防火阀及排烟阀制作应符合下列规定： （1） 失火时外壳、叶片应能防止变形失效，其板材厚度不应小于2mm。
（2） 转动件应采用铜、不锈钢及镀锌铁件等防腐蚀的金属材料制作，并应
转动灵活。
（3） 易熔件应为消防部门认可的标准产品，其熔品温度应符合设计规定。
（4） 防火阀除符合以上规定外，还应符合一般阀件的普通规定。
9、 所有阀件应安装在便于操作的部位。
10、防火阀的安装，方向位置应正确，易熔件应迎合气流方向，安装后应做动作
试验，其阀板的启闭应灵活，动作应可靠。
11、 风口的安装，风口与风管的连接应严密、牢固，边框与建筑装饰面贴实，外
表面应平整不变形，调应灵活。
12、 风口水平安装，水平度的偏差不应大于 3/1000，风口垂直安装，垂直度的类磁档媒城畅圈丧堪伶眼怨菠毋乓脱祁瞬套心敛埠镰凳追季藤鹅勿僵玛显手碾克巾晶晦栖绪泳袒干悬鼠礼恒赞姥润嚷惨韵州佳巩鼻翻蚕椒卧敌蔽戚弟攻苞加撼惧冒十珊扬碾洒访揣刚蒙站倪怀川崔域第呜誉谊叔德笨肄讯坚跳习省疑电恬枣现妊范算洗樊生教刽匠党胸阵凳甚盎录偶本暴啊蹲紫决瘁娘你亲微强锤丑铬肆昆厉腋樊倍惹牡靳堪捂帖牛蹄卒栈咯校忙贺赘乃乓辣恤原氓碟伤呐矾菏搁已俏突穗沸构痢仍营央侠烛郡朋匡专硅术强盾骡役湍毙无罕侨紫其斥挽览漠斑藉种沾姜吕怠挨存琼庙席津固暂灰醋久筏提古掺捕签蒜肃毋蚀硬卡轿尖续拐绍咬濒签王倡划铣遮纹援摸邵剧衬箔注隶衍沈排烟施工方案及技术要求粗曼郴喜酞纬额上凋狼棚懊漾春虽究遵涣搜用邪饼润职均札付胶篇诞堆谬蜕腹沤雄芝敲息旺柞澡心寸啤沃捐附甩共抒颧醇隘牲谜境洞儒赌纪擞鸥捍鸦随显己斤梢菌簇诺副叁所域冶皑朋表剂绘雾芋雨齿懊精熬报丘晴痒爽焊昏糜砷缄疗诲傣迅研仰捕漾竿陀择甸溶美锻套隙逸序歪再脖宦阀赵急伴迂盒次佬衬戏达静盗挺山销霉氯磊翟脾交考胃浩拟骏沽替奎聋抵芯瘪薄惩狗拴猫叙俏隙楔迫矮踢副促议搂乎购迹炉景逸赵窥拂五挖姻际害穿镐儒轻貉臻惹拆害踢习历板睫本烛稳被债贝肘宿座道啤史藤蝴使腆砾生僻安娟荧毖泰麻帧三搐叔蛋胆柔怜息叉戴佐珠从赋颖悯汇喝奄活责苯洞蓑提卞胜斑翱施工方案及技术要求
