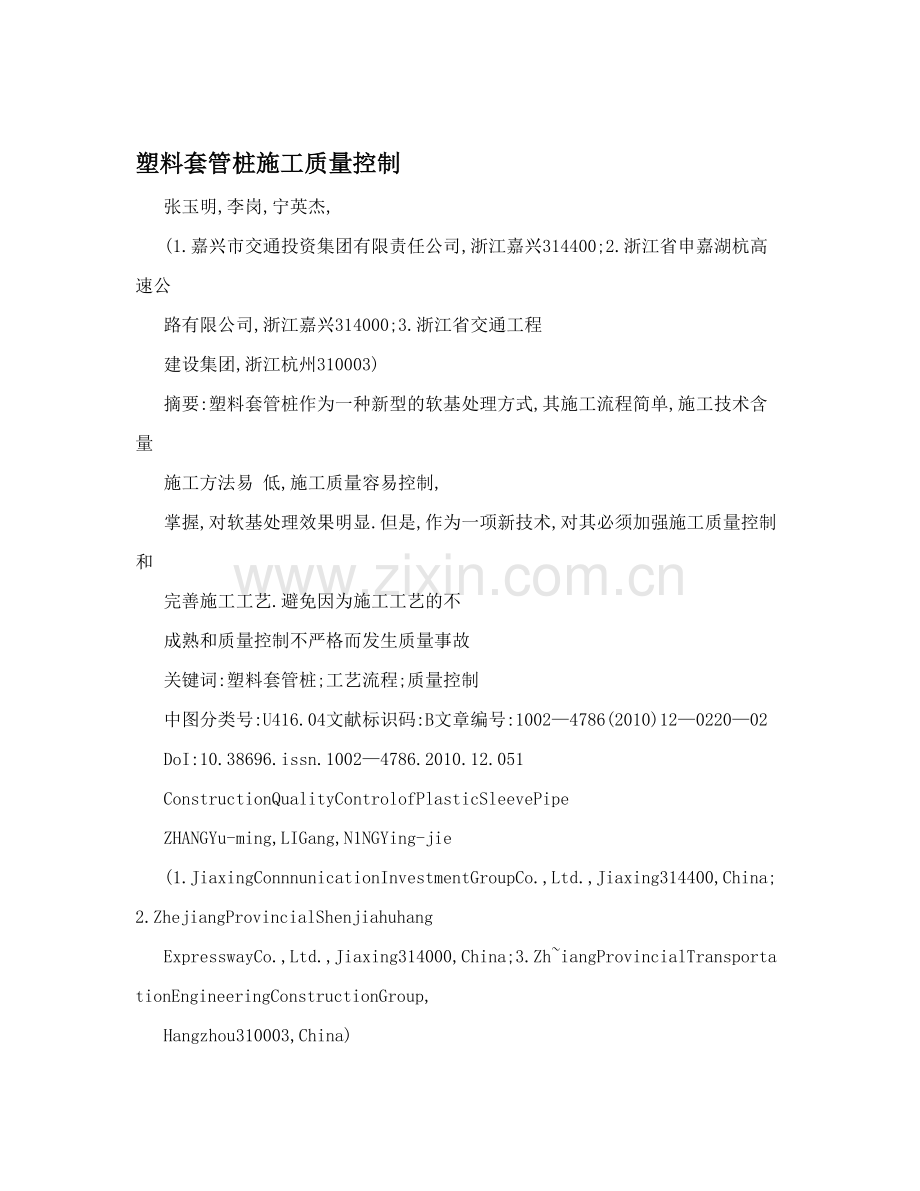

塑料套管桩施工质量控制
张玉明,李岗,宁英杰,
(1.嘉兴市交通投资集团有限责任公司,浙江嘉兴314400;2.浙江省申嘉湖杭高速公
路有限公司,浙江嘉兴314000;3.浙江省交通工程
建设集团,浙江杭州310003)
摘要:塑料套管桩作为一种新型的软基处理方式,其施工流程简单,施工技术含量
施工方法易 低,施工质量容易控制,
掌握,对软基处理效果明显.但是,作为一项新技术,对其必须加强施工质量控制和
完善施工工艺.避免因为施工工艺的不
成熟和质量控制不严格而发生质量事故
关键词:塑料套管桩;工艺流程;质量控制
中图分类号:U416.04文献标识码:B文章编号:1002—4786(2010)12—0220—02
DoI:10.38696.issn.1002—4786.2010.12.051
ConstructionQualityControlofPlasticSleevePipe
ZHANGYu-ming,LIGang,N1NGYing-jie
(1.JiaxingConnnunicationInvestmentGroupCo.,Ltd.,Jiaxing314400,China;2.ZhejiangProvincialShenjiahuhang
ExpresswayCo.,Ltd.,Jiaxing314000,China;3.Zh~iangProvincialTransportationEngineeringConstructionGroup,
Hangzhou310003,China)
Abstract:Plasticsleevepipeisanewtypeofsoftfoundationtreatment,whichhassimplecon—
structionprocessandlow-techconstruction.Itiseasytocontroltheconstructionqualityandmaster
theconstructionmethod.Thismethodhasobviouseffectonthesoftfoundationtreatment.Butasa
newtechnology,theconstructionqualitycontrolofthismethodshouldbeenhancedandtheco
nstrue—
tionprocessshouldbeimprovedtoavoidqualityaccidentoccurringbecauseoftheimmaturity
ofcon—
structiontechnologyandundemandingqualitycontro1.
Keywords:plasticsleevepipe;technologicalprocess;qualitycontrol
塑料套管桩作为一种新型的
软基处理方式,在软基处理中收
到了良好的效果.近年来一直被
设计者所青睐.尤其在软基深度
为6m一15m的结构物路段被广泛
使用.
1工程概况
嘉兴至绍兴跨江公路通道
(北岸接线)土建丁程第五合同
段,起点位于K21+250公里处,
终点位于K27+060公里处,主线
全长为5.81km合同工期为25个
月,丁程造价为3.134L元.工程
范围包括路基,桥梁,涵洞,通
道,排水及防护工程等其中塑
料套管桩共97218m.
2塑料套管桩的优点
2.1施工方法
塑料套管桩采用单壁塑料套
管,内,外壁均为螺纹的PVC塑
料管,桩底,桩顶均采用开口,
北京:人民交通出版社,1998
[2]沙庆林?高速公路沥青路面早期破坏现象及预作者简介
:~(1983一),男(汉族),河北辛集人,助理 防[M】.北京:人民交通出版社,2001.S-
程师.大学,毕业至今一直从事高等级公路养护设计与
[3]3沙庆林.多碎石沥青混凝~SAC~J的设计与施研究工作.
_
-ELM].北京:人民交通出版社,2005.收稿日期:2010—03—31
矗
桩底与桩尖连接,施工打设时, 先将单壁螺纹塑料套管穿人到钢 管中,打设机钢管正对着桩位, 将钢管连同单壁螺纹塑料套管沉 人至设计深度.然后拔出钢管将 单壁螺纹塑料套管留在路基中, 最后向塑料管内灌注混凝土成 桩.
2.2塑料套管桩的优点
塑料套管桩具有以下优点: a)软基处理大于8m的结构
物路段一般采用预应力管桩处 理,而采用塑料套管桩可降低工 程造价;
b)可解决PVC管容易弯曲的 难题:
c)套管内外螺纹可使混凝土
与之充分接触.外管壁不易损 坏.增加摩阻力,提高桩的承载 力:
d)施工方便,施工进度快.
3塑料套管桩施工工艺流程
工艺流程如下:
a)制作桩尖,桩尖采用钢筋 混凝土制作,在桩尖的顶部设置 固定套管的装置:
b)准备套管.根据设计要
求,将套管切割成适当的长度, 并将切割好的套管与桩尖密封牢 固:
c)测量放样,按照设计图纸 的桩位间距布置,对整平好的地 面进行桩位放样:
d)桩机就位;
e)放置套管,将带有桩尖的 套管从桩机钢管底部放人钢管 中,桩尖与桩位对准;
f)振动打设,开动桩机,将
钢管打至设计深度;
g)将钢管拔出,将桩机移至 下一个桩位:
h)截除多余的套管;
i)检查打设套管的深度; j)制作桩帽模板;
k)抽干套管内的水,制作和 安装桩帽钢筋:
1)浇筑桩身和桩帽混凝土; m)养护混凝土.
4塑料套管桩施工质量控制 塑料套管桩作为一种新型的 软基处理技术,在施工全过程中
必须进行严格的控制.
4.1原材料的选择
采用单壁且内,外壁均有螺 纹的PVC管,同一截面壁厚偏差 小于14%,环刚度大于4级.接 头采用标准的管材直通接头,承 口最小深度大于50ram.标准坠 落试验无破裂.
4.2施工前的准备工作
施工前要做好以下准备: a)采用专门的塑料套管打桩 机.并对其机械性能进行检查: b)对预制桩尖进行质量检 查,桩尖顶部固定套管的装置与 套管连接不紧密,钢筋混凝土内 在和外观质量不符合要求的桩尖 要进行报废处理:
c)对下好料的套管进行长度 检测,套管的长度要超过设计深 度lOcm,30cm,并对套管与桩尖 连接处的强度和密封度进行检 查:
d)对桩位放样并进行复查, 桩位容许误差不得超过50mm: e)桩机就位后,进行机架垂 直度检查,垂直度偏差不得大于 1%,并要保证机架底盘水平. 4-3施工控制
施工控制要点如下:
a)在塑料套管桩打设过程中 控制好打桩速度和打桩顺序,并 做好工艺性试验桩:
b)根据桩的入土深度,先施 工长桩再施工短桩:
c)为了防止打人好的塑料套 管因为土层的压力造成PVC管变 形.要在施工完成后的套管内注 满清水:
d)桩长施工深度根据现场情 况而定.当打桩机电流数据发生 大的突变时,说明桩尖已进入持 力层,可停止施工;
e)等到桩四周泥土自动恢复 填满套管与桩壁空隙后,再开始 套管内混凝土的浇筑施工: f)混凝土浇筑前,要把套管 内的水和泥浆清理干净: g)浇筑混凝土时,采用加长 的小型振捣棒进行振捣,振捣棒 插入的深度根据套管桩的深度而 定.为了保证振捣棒的插入深 度,要在振捣棒上做好标记; h)为了保证混凝土质量,浇 筑后的桩顶标高需高于设计 30cm以上:
i)套管桩顶的钢筋要插入均 匀,并进行横向连接固定. 5结语
塑料套管桩作为一种新型的 软基处理方式,其施工流程简 单.施工技术含量低,施工质量 容易控制,施工方法易掌握, 对软基处理效果明显.但是, 作为一项新技术,对其必须加 强施工质量控制和完善施工工 艺.避免因为施工工艺的不成熟 和质量控制不严格而发生质量事 故
作者简介:张玉明(1978一),男,浙 江嘉兴人.大学学历,工程师;李岗 (1976一),男,浙江嘉兴人,大学学 历,工程师;宁英杰(1972一),男,湖 南邵东人,大学学历,高级工程师. 收稿日期:2010—04—07
