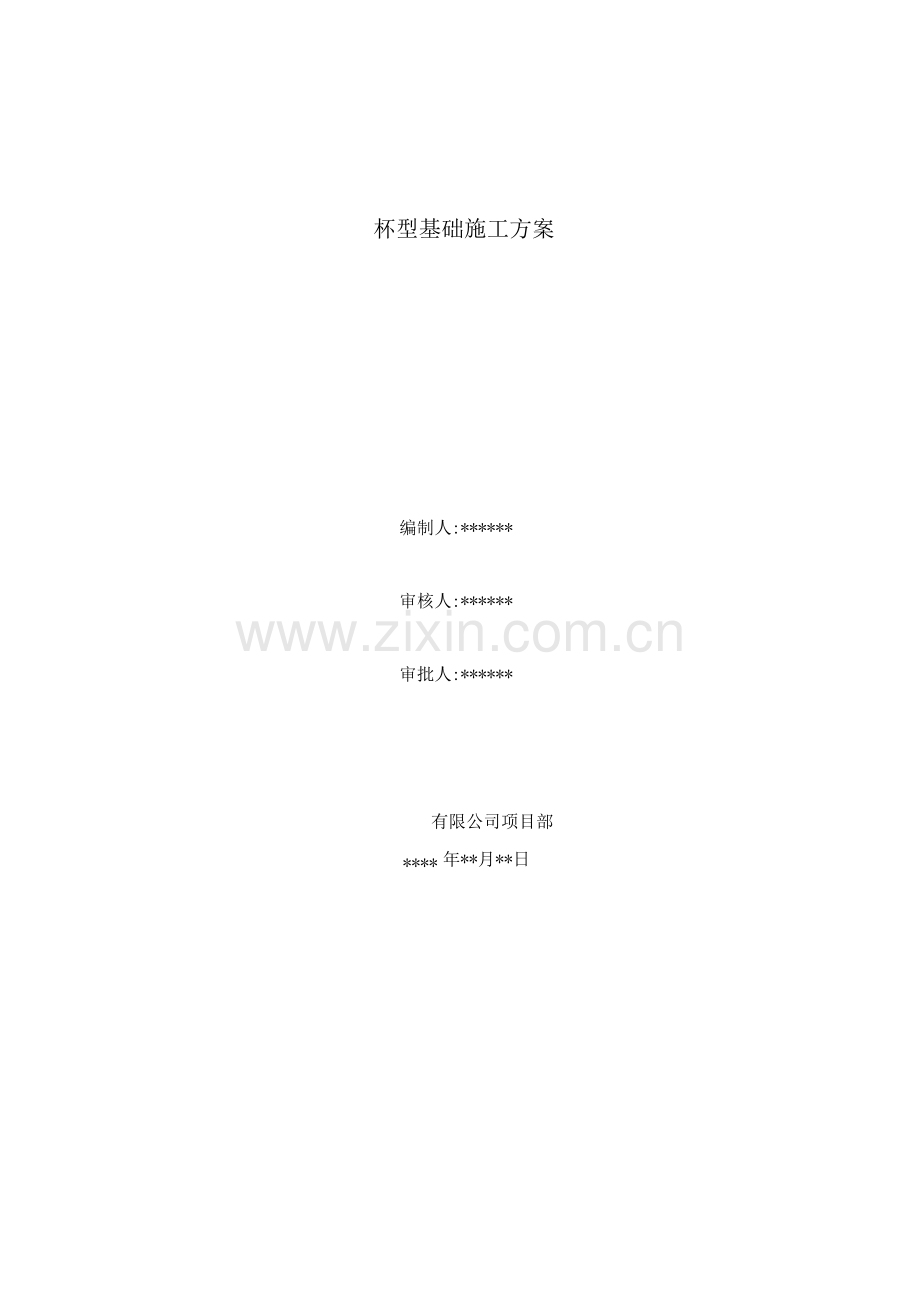

杯型基础施工方案
编制人:******
审核人:******
审批人:******
有限公司项目部

****
年**月**日
依据标准：
《建筑工程施工质量验收统一标准》GB503-21
《建筑地基基础工程施工质量验收规范》GB50202-22
《钢筋混凝土结构工程施工质量验收规范》GB50204-22
《普通混凝土配合比设计规程》JGJ55 - 20
《砌筑砂浆配合比设计规程》JGJ98 - 20
《普通混凝土用砂质量标准及检验方法》JGJ52-92
《普通混凝土用碎石和卵石质量标准及检验方法》GJ53-92
《混凝土外加剂应用技术规范》GBJ119-88
一、施工准备
（一）作业条件
1、办完验槽记录及地基验槽隐检手续。
2、办完基槽验线预检手续。
3、有砼配合比通知单、准备好试验用工器具。
4、做完技术交底。
（二）材质要求
1、水泥：有出厂材质报告、有复试报告。
2、粗砂：有试验报告，符合标准要求。
3、石子：有试验报告，符合标准要求。
4、钢筋：有出厂材质证明，复试报告。
（三）工器具
1、①48架子管及相应卡具、组合小钢模、5cm木模、1 x 1方木、8#铅丝。
2、①50插入式振捣器。
二、质量要求
（一）钢筋工程
（二）模板工程
（三）砼工程
注：（一）、（--）（三）项具体要求请参照本书“独立柱基础工程技术交底记录”中相应部分。
三、工艺流程
垫层砼基础钢筋绑扎支杯基侧模、杯芯模板钢筋隐检、模板预检砼浇
筑拆除杯芯模板、侧模砼养护
四、操作工艺
1、将基础十字控制线引到基槽下，做好控制桩，并核实其准确性。
2、垫层砼，振捣密实，表面抹平。
3、利用控制桩放施工控制线、基础边线到垫层面，复查地基垫层标高及中心线位置，无误后，并绑扎基础钢筋。
4、自下往上支杯基第一层，第二层外侧模板并加固（所用材料、连接方式见附图），外侧模板一般用钢模现场拼制。
5、支撑杯芯模板，杯芯模板一般用木模拼制，并在外侧刷隔离剂或用0.5厚薄铁板满包，四角做成小圆角。杯芯模打①20、间距5mm小孔，利于排除浇筑砼时产生的气泡。
6、模板矫正，并整体加固。
7、办理钢筋隐检，模板预检手续。
8、分层浇筑砼。浇筑砼时，须防止杯芯模板向上浮或向四周偏移，注意控制坍落度（最好控制在7〜9cm）及浇筑下料速度，在砼浇到高于上层侧模50左右时，稍作停顿，于砼初凝前，接着在杯芯四周对称均匀下料振捣。特别注意砼必须连续浇筑，在砼分层时须把握好初凝时间，保证基础的整体性。
9、杯芯模板拆除，视气温情况，在砼初凝后终凝前，将模板分体拆除或用撬棍撬动杯芯模用倒链拔出，需注意拆模时间，以免破坏杯砼。并及时进行砼养护。
