钻孔灌注桩的后压浆技术-文档资料.ppt

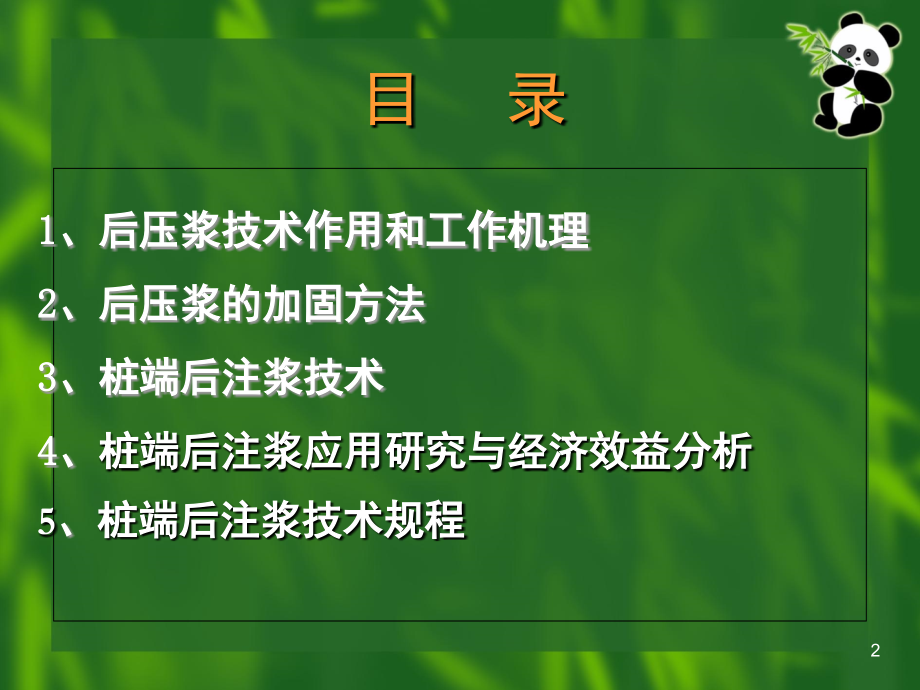

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,钻孔灌注桩的后压浆技术,1,目 录,1,、后压浆技术作用和工作机理,2,、,后压浆的加固方法,3,、桩端后注浆技术,4,、,桩端后注浆应用研究与经济效益分析,5,、,桩端后注浆技术规程,2,3.,桩端后注浆技术,3.1,工程调查,3.2,桩端后注浆示意图与注浆流程,3.3,注浆材料的性能和选择,3.4,施工参数与施工设备,3.5,桩端后注浆工艺技术,3.6,注浆效果检测,3.7,事故处理,3,3.1,工程调查,工程调查主要解决以下三个问题：,（,1,）地层是否据有可注性；,（,2,）地层注浆时，需要何种浆液材料，采用多大 压力，注多少浆液，一般通过试注来确定；,（,3,）能预计进行注浆后，强度增加的效果。,4,3.1,工程调查,工程调查的主要内容,(1),注浆区的地质构造及浆液可能流失的通道和空穴；,(2),地质分层及需要注浆处理地层的土质或岩性特征；,(3),调查需要处理地层的强度或渗透程度；,(4),调查构筑物的损害程度和注浆会对周围构筑物的影响；,(5),调查注浆过程中，废浆排放对环境的影响、注浆后地下水位的变化 对邻近居民饮水及灌溉的影响。,5,3.2,桩端后注浆示意图与注浆流程,6,3.3,注浆材料的性能和选择,土质条件是决定浆材的关键，其次是环境条件、注浆目的和要达到的预期效果等因素。,理想的注浆材料应该满足以下一些要求：,（,1,）浆液粘土低，流动性好，可注性好，能够进入细水孔隙和粉细砂砾层；,（,2,）浆液凝固时间能够准确控制；,（,3,）浆液的稳定好,7,3.3,注浆材料的性能和选择,（,4,）浆液无毒、无臭、不污染环境；,（,5,）浆液对注浆设备、管路损伤小，并且容易清洗；,（,6,）浆液固化时收缩小，并能牢固与岩土粘结；（,7,）浆液结石率高，易于形成结合体；,（,8,）结合体耐态化性能好；,（,9,）注浆材料的粒度较细，易于扩散流动；,8,3.3,注浆材料的性能和选择,（,10,）浆液配置方便，操作容易掌握，原材料来源丰富，且价格便宜。,通常桩底注浆采用水灰比,0.4,0.6,的纯水泥浆，对渗透性好的地层可掺入膨胀剂或注水泥砂浆。,9,3.4,施工参数与施工设备,施工参数,注浆量、注入率、注浆压力和注浆速度,注浆压力是注浆施工效果好坏的关键因素之一。注浆压力的确定要考虑下列,3,个方面：,最终注浆压力要小于桩上抬的摩阻力，即注浆时不能使桩向上严重位移；,最终注浆压力要尽可能使桩端、桩身混凝土少破坏；,最终注浆压力要使注浆量达到设计要求，形成扩大头，使桩端加固明显。,施工设备,注浆泵，拌浆装置，输浆管，流量计,注浆泵一般采用电动式泥浆泵，一般要求最大压力达,10MPa,以上，排浆量大,(5m3,h,以上,),；流量计，通常多为双笔自动式电磁流量计,10,3.5,桩端后注浆工艺技术,注浆管设置与制作,桩开始注浆时间,压水试验,(,开塞,),初注,注浆量,注浆压力,浆液浓度（水灰比）,注浆节奏,注浆次序,注浆后的保养龄期,桩身强度设计,11,注浆管设置与制作,注浆管采用,30mm50mm,钢管,用榔头将钢管底端砸成尖形开口,距底端,30mm,左右钻若干小孔，并在小孔放图钉（单向阀作用），再用绝缘胶布加胶带包裹,钢管可作为钢筋笼的一根主筋，用丝扣连接或者外加短套管电焊,12,注浆管开塞,注浆时间宜在混凝土初凝（,715,天左右,）后进行。过早，会破坏桩体本身；过晚，不容易打开注浆通道。,成桩后至灌浆前，应进行压水试验，以疏通注浆通道，即进行开塞，提高桩底可灌性。,压水开塞一般用,清水,，按,23,级压力逐级进行，压水量一般控制在,0.6m,3,，开塞压力一般小于,8MPa,。,13,浆液浓度,稀浆（水灰比,0.8,：,1,），渗透力强，便于加固预定范围周边地带,中等浓度浆液（水灰比,0.6,；,1,），加固预定范围的核心部分，起充填、压实、挤密作用,浓浆（水灰比,0.4,：,1,），对已注浆体起脱水作用，最后注入浓浆可掺加减水剂（木钙）、固化膨胀剂（,UEA,）和早强剂（石膏）,一般是先稀后浓，即水灰比从,0.6 0.4,。,14,高压注浆,将水泥浆通过高压泵（要求最大压力达,10MPa,以上）压入地下被注土层中。,初注压力较小，浆液由稀到稠。,关注注浆压力、注浆量和注浆皮管变化，并控制注浆节奏。,用百分表监测桩的上抬量。,15,注浆量,注浆量是主控因素。,应由桩端、桩侧土层类别、渗透性能、桩径、桩长、承载力增幅要求、沉渣量、施工工艺等因素控制,可参照右表,16,注浆压力,容许注浆压力与地层密度、渗透性、初始应力、钻孔深度和位置以及灌浆次序密切相关,土层渗透性好，注浆压力较低，一般在,4MPa,以下,土层渗透性差，注浆压力较高，可达,410MPa,实测浙江大学港湾家园,14M3,注浆压力、注浆量曲线,实测浙江大学港湾家园,14S1,注浆压力、注浆量曲线,17,注浆节奏,为使有限浆液尽可能充填并滞留在桩底有效空间范围内，应实行间歇注浆。,间歇时间长短可依据压水试验确定。,短桩，桩底注浆会出现上冒，应在冒浆后停止几个小时，待桩周浆液凝固后再注。,18,注浆终止条件,单管注浆量达到设计要求。,第一根管未达到注浆量设计要求，第二根达到。,两根均未达到，但注浆压力达,10MPa,，且稳定,5,分钟以上。,桩体发生上抬。,19,注浆次序,在设计桩端后注浆时，应当考虑以什么样的次序进行注浆。,同一承台桩，尽可能同时注浆。,对整个群桩基础注浆，先中间再周围，一般可注性好，浆液易注入；先周围再中间，注浆效果较好。,一般原则是从外围进行注浆，逐步到内部的桩，以获得良好的注浆效果。,20,注浆后龄期保养,一般要保养,20,天,以上。,21,桩身强度设计,桩端阻力和侧阻力因注浆而显著提高，因此设计中应相应提高桩身强度，并按,建筑桩基技术规范,验算，避免桩身强度先于土阻力破坏而使注浆失效。后注浆桩的混凝土强度等级一般应较普通桩提高,13,个等级，常用,C30,C40,。,22,3.6,注浆效果检测,由于桩端后注浆属于地下隐蔽工程，对其进行完整的注浆效果检测难度较大。,除了在注浆过程中严格遵守注浆规程外，对其注浆效果检测一般是对注浆桩抽样进行,静载荷试验,，并与未注浆桩进行对比。对深度不大的桩，也可以采取,钻芯取样,的方法。,23,3.7,事故处理,常见事故及处理措施,注浆中断,注浆达不到结束标准,注浆管路堵塞,环境污染,浆液流失,桩体上抬和地面隆起,24,注浆中断,应尽量避免被迫中断注浆。注浆中断后应立即查明原因，采取有效措施排除故障，尽快恢复注浆。恢复注浆时宜从稀浆开始。若进浆量与中断前接近，则可尽快恢复到中断前的稠度，否则应逐级增加浆液浓度。若进浆量减少较多，注浆压力上升幅度较大，短时间内即结束注浆，说明被注介质内的裂隙被堵塞，应重新扫孔和冲洗后再行注浆；若仍无改善，则应考虑间歇一段时间后在附近钻孔补注。,25,注浆达不到结束标准,降低注浆压力，限制浆液流量，以便减小浆液在裂隙中的流动速度，使浆液中的颗粒尽快沉积。,采用水灰比比较大的浆液，即提高浆液的浓度。,加入速凝剂，如水玻璃等，控制浆液的凝胶时间。,采用间歇注浆的方式，促使浆液在静止状态下沉积，根据地质条件和注浆目的决定材料用量和间歇时间的长短。若有地下水的流动，宜反复间歇注浆。,若为填充注浆，可在浆液中加入砂等粗粒料，采用专门的注浆设备。,26,注浆管路堵塞,设计方面的原因如浆液配比不准，速凝剂比例不当，此时应在注浆前进行室内和现场注浆试验，取得准确的设计参数。,施工方面的原因，如施工工艺问题：搅拌站与注浆点的距离过大，输浆管弯道太多，浆液流动受阻；操作问题：如速凝剂计量不准，使得浆液凝胶时间缩短，在未达到注浆要求的距离时，浆液初凝而堵塞管路；浆液搅拌时外加剂加入顺序不符合要求也可缩短浆液凝胶时间，设备问题如注浆设备老化，阀门、管路老化等影响浆液的流动。,27,环境污染,在注浆工程的施工过程终，应尽量避免对认和周围环境的污染，环境污染包括三个方面：噪音污染，振动污染，毒物污染。,在注浆施工前，应了解注浆设计的使用是否对周围环境有噪音和振动的影响以及工程所在地的环境保护标准，避免对相当范围内的生活环境和人们的身心健康产生影响。,当采用化学注浆时，应充分了解化学浆材的毒性及工程所在地的水文地质条件。调查水源的位置、深度及使用状况；了解河流、湖泊、海域等水域及饮用水的贮水池、养鱼池等设施的位置、深度、形状及使用状况。对拟使用的浆液种类、性质、有毒程度进行认真评价，防止其对人体健康的损害和对地下水的污染。,28,浆液流失,采用速凝浆液，即在水泥浆液中加入速凝剂；,采用水泥,水玻璃双浆液；,控制水灰比，增加水泥用量。,29,桩体上抬和地面隆起,在进行桩端后注浆的时候，如果成桩时间短，注浆压力过大，就有可能造成桩体上抬。如果桩本身比较短，还有可能造成地面隆起。当注浆过程中发现桩体有明显上抬现象或地面有隆起时，应立即降低注浆压力，再继续灌注一段时间停止，然后查明导致桩体上抬和地面隆起的原因，采取有效措施。因此，在进行桩端后注浆时，应对地面和桩顶进行隆起观测。,30,4.,桩端后注浆应用研究 与经济效益分析,4.1,桩端后注浆应用效果研究,4.2,注浆桩破坏方式,4.3,工程实例分析,4.4,普通灌注桩，挤扩支盘桩和桩端后注浆,灌注桩应用效果对比,4.5,桩端后注浆经济效益分析,31,4.1,桩端后注浆应用效果研究,不同持力层注浆效果实测分析,凤起路,B7,海宁海昌大厦,杭州某高楼,持力层为砾石层进行后注浆效果最为明显，可提高单桩承载力,30,80,，持力层为粉土的桩注浆后承载力可提高,20%,左右。对持力层为基岩的桩，只要桩底沉渣能保证清理干净且基岩性状好，则没有必要实行桩底注浆。但对桩底沉渣不能保证及泥皮原因有特殊要求的桩，建议也可实行桩底注浆。基岩中注浆量一般小于,1,吨水泥。粘土层作为桩基持力层的桩进行注浆承载力可提高约,15%,左右。,32,凤起路,B,7,高层,持力层为,砾石层,桩长,42.83m,，桩径,800mm,，入砾石层,1.5m,，,注浆后比注浆前承载力提高,50%,左右,且沉降减少明显,S,4,桩注浆前后,Qs,曲线,33,海宁海昌大厦,持力层为,粉土层,试桩,S,1,和,S,2,长,58.33m,，桩径,800mm,承载力可提高,20%,左右，桩端沉降量减少较大,注浆前后,Qs,曲线,34,杭州某大楼,持力层为,基岩,桩长,45.5m,，桩径均为,800mm,，,C30,砼,桩入中等风化安山玢岩为,1.06m,。,基岩中注浆量一般,小于,1,吨,水泥。,注浆前后,Qs,曲线,35,4.2,持力层为砾石层注浆桩破坏方式,对于以基岩作持力层的桩，破坏性试验时，一般为桩身压缩。当对于以粘土、粉土、砾石层为持力层的桩，破坏性试验时多发生刺入性破坏。对,持力层为砾石层的桩端后注浆桩,进行破坏性试验，其破坏方式不同于无注浆桩，将发生桩身压碎破坏。,因此对于支撑于清渣干净的基岩、注浆的砂砾石层且承受高水平荷载的桩，其承载力设计要进行桩身强度的验算。因为此时持力层较好，一般桩端沉降和桩顶沉降较小，在变形控制范围内，此时的,破坏形式主要是桩身压碎破坏,，而不是发生桩端刺入破坏。,36,持力层为砾石层注浆桩破坏方式,浙大港湾家园，位于浙江大学紫金港校区，属典型的冲积平原。设计采用,600,钻孔灌注桩，以,7,2,层圆砾作为桩端持力层，桩端进入持力层,1.5D,。采用桩端后注浆技术。对,6,S1,和,8,S1,试桩进行了破坏性试验。其,Q-S,曲线如图所示。,在最后极限荷载作用下，两根桩桩顶均产生了较大的沉降，,6-S1,为,74.79mm,，,8-S1,为,92.66mm,，而两桩的桩端沉降仅只有,2.92mm,和,3.10mm,，判断桩身压碎破坏。,浙大港湾家园注浆桩破坏性试验,Q-S,曲线,37,4.3,工程实例分析,萧山开元名都大酒店，杭州富阳三方综合楼，海宁海昌大厦，杭州大剧院、杭州市市民中心（在建），杭州朝晖现代城，台州黄岩新世纪大厦，台州体育中心，台州新台州大厦、温州会展中心，温州东都大厦，温州金鼎大厦，温州南亚城市花园，温州瑞安外滩大厦，宁波嘉和中心等几十个工程。,杭州萧山开元名都大酒店,杭州第二长途通信枢纽大楼,38,杭州萧山开元名都大酒店（,1,）,39,杭州萧山开元名都大酒店（,2,）,主楼主楼,44,层，有裙楼,2,层，地下室,1,层，高,218m,，框剪结构。设计采用,1000,钻孔灌注桩，设计要求单桩竖向承载力特征值为,5800kN,。原持力层设计为中风化基岩，桩长约,70m,。,由于进入中风化持力层要穿过,12,14m,厚的卵石层以及近,10m,厚的全风化凝灰岩层，施工难度比较大，施工质量及工期不易保证。,我们建议将持力层改为,8-3,卵石层，桩长约,45m,，桩径不变，但进行桩端后注浆。试验采用锚桩反力架装置，共进行,3,组试锚桩试验，其中,S1,、,S2,、,S4,试锚桩均注浆，,S3,未注浆。每根注浆量为,3.5,吨水泥，水灰比,0.5,。,通过注浆，三根试桩在随后加载,13200kN,时。桩顶沉降均小于,20mm,，桩端沉降最大仅为,3.6mm,。三根试桩的极限承载力至少可取,13200kN,，比地质报告提供的卵砾石层作持力层得极限承载力提高约,1,倍。,现该工程已竣工并投入使用。工后沉降观测表明，整个基础沉降约为,16mm,，且比较均匀。在桩径及布桩位置不变的情况下，该工程根钻孔桩每根桩节省米，整个工程基础节省投资约,700,万元，工期缩短,3,个月。,40,开元名都大酒店地基土主要物理力学性质指标参数表（,3,）,41,杭州萧山开元名都大酒店（,4,）,开元名都,S1,试桩,Q-S,曲线,开元名都,S2,试桩,Q-S,曲线,开元名都,S4,试桩,Q-S,曲线,42,杭州第二长途通信枢纽大楼（,1,）,43,杭州第二长途通信枢纽大楼（,2,）,总高度,209m,，设计采用,1500mm,钻孔桩群桩基础，桩长为,40,42m,，桩端持力层为砂砾石层，入砾石层,8m(,本处砾石层较松散,),，设计单桩竖向极限承载力为,16MN,。,桩底未注浆的,S2,试桩到第,9,级荷载,14.283MN,时，桩顶本次沉降为,4.60mm,，累计沉降为,34.87mm,；但在第,10,级荷载,15.525MN,时，桩顶本次沉降量,23.06mm,，达到了,5,倍。这表明桩端砾石层本身被逐渐挤开并产生滑移，最后在该级荷载下桩顶累计沉降,57.93mm,，桩端累计沉降达到,38.54mm,。,相邻相同尺寸的,S1,试桩在注浆,25d,后载荷试验的结果为：加载到第,11,级荷载,18.63MN,时，桩顶累计沉降量,13.57mm,，桩端累计沉降量只有,4.36mm,。该桩的竖向极限承载力至少可取,18.63MN,，比,S2,桩提高了,30,。该,S1,桩的极限侧阻力可取,10.867MN,，比,S2,试桩例阻,7.762MN,提高了,40,，而桩端阻力也至少比,S2,试桩提高了,19,。,该建筑竣工沉降量约为,mm,44,杭州第二长途通信枢纽大楼（,3,）,45,4.4,普通灌注桩，挤扩支盘桩和桩端后注浆灌注桩应用效果对比（,1,）,杭州某花园城本对普通灌注桩、挤扩支盘灌注桩和桩底后注浆灌注桩分别进行了单桩竖向静荷载试验。各类型桩的技术指标见表。挤扩支盘桩,S2,和,S3,主桩径,800mm,，设置三个承力盘，承力盘直径,1.6m,，分别设置在,7-3,粉质粘土层，,8-1,粘土层和,8-2,粉质粘土层。注浆桩,S1,采用桩底后注浆技术，在成桩,15,天后高压灌注水泥浆液。,试桩技术指标,46,普通灌注桩，挤扩支盘桩和桩端后注浆灌注桩应用效果对比（,2,）,图,7.17,试桩,Q,S,t,曲线,图,7.18,试桩,Q,S,b,曲线,注浆桩,S1,与挤扩支盘桩,S3,的,Q,S,t,曲线均为缓变型，对比普通桩，单桩承载力均有提高。,从,S3,的试验结果看，采用挤扩支盘桩并没有解决砂砾层灌注桩施工中的三个问题：一是施工使砂砾石层扰动，降低端阻；二是清孔时易于将其中的小颗粒清除，使得持力层孔隙比增大，压缩性增加；三是采用泥浆护壁，使侧阻降低。,在加载前期，支盘桩效果并不明显。这主要是因为该设计中的支盘位置比较靠下，因此在深厚软土地区，由于上部没有合适土层供设置支盘，支盘位置比较靠下，其承载性能及发挥时间与在非软土中不同，适用效果还需要进一步探讨。,加载后期，注浆桩与支盘桩出现了不同的发展趋势，注浆桩,Q,S,t,曲线更加平缓，承载力更高。,47,4.4,普通灌注桩，挤扩支盘桩和桩端后注浆灌注桩应用效果对比（,3,）,相同荷载水平下，注浆桩的桩身压缩量小于支盘桩，支盘桩小于普通桩。注浆桩在相同荷载水平下桩身压缩量最小，更有利于桩承载性能的发挥。,综述,在有合适的土层和一定层厚条件下，软土地基中可以使用支盘桩，其极限承载力较普通桩有较大幅度提高，但其沉降受桩端沉渣及持力层等因素影响。,从单桩承载性能来看，在软土地基中注浆桩效果最好，支盘桩次之。,桩身压缩量曲线,48,4.5,桩端后注浆经济效益分析,通过对杭州开元名都大酒店，海宁海昌大厦，桐庐望江高层公寓，富阳三方综合楼，杭州市市民中心，建德新安江大厦，台州黄岩新世纪大厦，温州会展中心，温州金鼎大厦，温州南亚城市花园，温州瑞安外滩大厦，宁波嘉和中心等三十多个工程的成功应用节省投资约,万元,，同时保证了工程安全,49,5,桩端后注浆技术规程,定义与适用范围,设计依据及引用标准,桩底后注浆设计施工要点,对注浆效果的检验和桩基验收,对注浆管堵塞事故的处理,钻孔桩后注浆配筋构造图,桩底注浆记录表,50,定义与适用范围,桩底后注浆定义,是指钻孔灌注桩在成桩后，通过预埋的注浆通道用注浆泵将一定压力的水泥浆压入桩底，使浆液对桩底沉渣和桩底土层及桩周泥皮起到渗透、填充、压密、劈裂、固结等作用，从而来提高桩承载力、减少变形量的一项技术措施。,桩底后注浆技术适用范围,桩底后注浆技术对持力层为卵砾石层最为有效，其注浆后比注浆前单桩竖向极限承载力可提高,30,左右。对粉砂土持力层亦有效，其单桩竖向极限承载力可提高,20,左右。在粘土持力层中注浆主要对沉渣和泥皮固结有效，亦即主要对群桩的变形控制有效。对持力层为基岩的桩，若岩性好且沉渣能处理干净，则没有必要注浆；反之若岩性裂隙发育或沉渣处理难保证则桩底后注浆仍然有效，此时主要作用是注浆后群桩的变形均匀且沉降量少。当然，桩底持力层能否注浆还要考虑环保因素。,51,设计依据及引用标准,建筑地基基础设计规范,(GBJ789),建筑桩基技术规范,(JGJ9494),浙江省建筑软弱地基基础设计规范,(DBn0,一,l,一,90),地矿部钻孔灌注桩施工规程,(DZ,T015595),岩土工程勘察规范,(GB5002194),高层建筑岩土工程勘察报告,(JGJ7290),混凝土结构设计规范,(GBJl089),52,桩底后注浆设计施工要点,施工前勘查,试桩,调整设计,承载力计算公式,注浆的设计框图,注浆管埋没,桩底是否放置碎石,注浆量确定,注浆开始时间,注浆泵选择,开塞与注浆,浆液浓度,注浆压力,注浆节奏,注浆顺序,注浆后保养龄期,53,对注浆效果的检验和桩基验收,对单桩注浆效果检验的最准确办法是静载试验法，一般要求每一个注浆工程要做,3,组试桩，进行注浆与不注浆对比并检验是否达到设计要求。,桩身质量检测可采用预埋孔中超声波法或低应变反射波法检测。检验数量按规范规程办。,对桩底后注浆处理的桩基其设计、施工；验收的其他规定按规范进行，同时，在房屋建造过程中应按规定观测沉降情况。,54,钻孔桩后注浆配筋构造图,55,桩底注浆记录表,工程名称,设计单位,总包单位,打桩单位,桩型,桩持力层,注浆头做法,桩身混凝土标号,设计水灰比,外加剂,注浆水泥量,（,kg,）注浆压力控制,（,MPa,）,监理代表,注浆单位,负责人,注浆施工员,56,谢谢,THANK YOU,57,
