钻探技术及装备现状与发展趋势.ppt

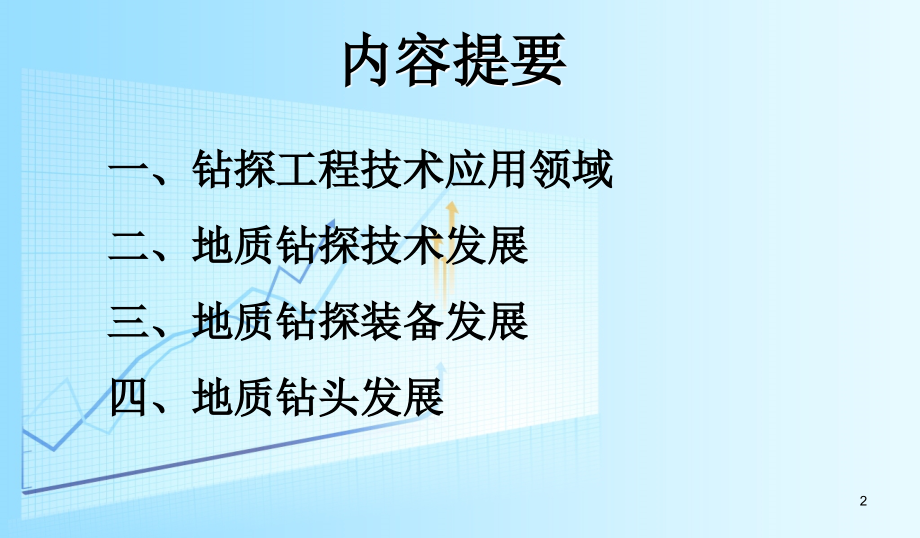

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,钻探工程技术及装备现状与发展趋势,2017/03/03,1,内容提要,一、钻探工程技术应用领域,二、地质钻探技术发展,三、地质钻探装备发展,四、地质钻头发展,2,钻探工程是利用,机械方法,在岩土层（含人造固结体）中,钻孔,，获取地下信息或利用通道完成探测、资源开采、建造的一门工程技术；是矿产资源勘探、工程地质勘查等领域的重要技术支撑；是直接获取地下实物资料的唯一技术手段；是验证地质认识及地球物理勘探成果的关键依据,。,3,一、钻探工程技术应用领域,4,随着科技进步和经济的高速发展及生态文明建设的强化，钻探工程技术在国民经济中的应用范围越来越广，概括起来主要有以下几个方面：,（一）,地质勘探,。包括地质找矿普查钻探、矿床勘查钻探、矿区水文地质钻探、工程地质钻探。,（二）,地下流溶体勘探开发,。包括水资源钻探、石油（天然气、页岩气、可燃冰）钻探、可溶性矿产钻探。,5,（三）,矿山井下工程,。包括矿山瓦斯抽排孔钻探、矿山地下通道孔钻探、矿山尾矿砂填孔钻探、钻井筒冻结孔钻探。,（四）,工程地质勘查与勘测,。通过钻探取样、孔内原位测试、岩样测试查明影响工程建筑物的地质情况，准确划分地层，正确鉴别地层天然结构、密度和湿度，为工程建筑提供基础设计依据；通过钻探查明大型工程基础地质构造、岩性、物理力学性质及稳定性。,6,（五）,岩土与地基工程,。进行建筑物基础加固，如各类桩基、防渗孔、注浆孔、深基坑锚固孔等。,（六）,地质灾害治理工程,。借助钻探技术防止山体滑坡、泥石流、地面塌陷、地面沉降等地质灾害。,（七）,地下管线铺设工程,。利用定向钻进技术施工穿越建筑物、道路、江湖等障碍物的非开挖地下管线铺设工程。,7,（八）,国防工程,。钻探导弹发射井、地下核试验取样孔等。,（九）,地球科学研究工程,。大陆及海洋科学钻探、环境科学钻探、考古科学钻探。,8,二、地质钻探技术发展,9,（一）、国外地质钻探技术发展,近,20,多年来，国外地质钻探工艺方法没有根本性的突破和发展，仍然是以,小口径金刚石绳索取芯钻探技术,为主，对个别矿种和地质条件下辅以不同的多工艺钻探技术。,目前，美国、澳大利亚、加拿大和欧洲等一些发达国家所采用的岩心钻探方法主要有：,金刚石回转钻进,、,三牙轮钻进和气动潜孔锤钻进,；取芯方法有：常规提钻取芯、,绳索取芯,和,反循环取样,，用的较多的还是,绳索取芯,。,10,国外钻探技术的发展趋势是：,（,1,）钻探工作将更,专业化,、更,技术化,、更,自动化,；,（,2,）钻机,智能化,；,（,3,）立轴式钻机基本退出市场；,（,4,）钻探工艺多样化；,（,5,）钻探工作更注重健康,安全环保,。,11,（二）国内地质钻探技术发展,我国钻探技术和装备水平与国外先进国家相比有很大的差距，但近年来有了长足的发展。,（,1,）绳索取芯钻探技术。,绳索取芯技术自,1978,年以来得到广泛应用，深受广大地质职工欢迎，被誉为,“,四高、三低、两好,”,工程质量高、时间利用率高、钻进效率高、钻头寿命高；事故率低、劳动强度低、设备材料消耗低；地质效果好、经济效率好。,12,随着绳索取芯钻探技术的不断进步，相继研制出了,绳索取芯液动潜孔锤,、,螺旋杆,+,液动锤,+,绳索取芯三合一钻具,（该技术达到国际先进水平，中国大陆科学钻探一井就是运用此技术），明显提高了钻进效率，减少了岩心堵塞。这两项技术的成功应用，使绳索取芯钻探技术达到一个新的高度，提高了我国钻探技术水平。,13,（,2,）液动潜孔锤钻探技术。,液动潜孔锤钻探是在,回转,钻探的,基础,上通过利用现场配套的泥浆泵输送的冲洗液,驱动液动潜孔锤,对破碎岩石的钻头施加一定频率的,冲击能量,，也就是钻头上带有冲击负荷的回转钻探。液动潜孔锤安装在钻杆或岩心管与钻头（全面钻进或取芯钻进）之间，在钻进过程中对钻头持续施加冲击负荷，达到提高钻进效率的目的。,液动潜孔锤钻探较好地利用了,坚硬岩石脆性大而抗剪强度较低,不耐冲击力的弱点，是解决,坚硬岩层和某些复杂地层,钻探效率低、钻孔质量差的有效钻探技术。,14,（,3,）反循环钻探技术。,空气反循环钻探方法具有钻探效率高、成本低、适合干旱缺水地区钻探施工等一系列优点。水力反循环钻进技术具有取芯质量好、判层技术及时间利用率高、劳动强度低等优点。,（,4,）组合钻探技术。,组合钻探技术是一种将,空气反循环连续取样、水力反循环连续取芯及金刚石绳索取芯钻探,的优点有机结合起来的,综合地质钻探新技术,。特点是：采用一套双壁钻杆、同一台钻机和相同辅助器具，根据地层情况和地质要求，因地制宜，能够通过简单的组合，快速地实现上述三种不同钻探工艺，最大限度地达到提高综合钻探效率和降低成本的目的。,15,（,5,）定向对接井技术。,定向对接连通井技术是采用,螺杆钻孔定向钻探技术,和,水平钻井技术,，使地面相距数百米的两井，在地下数百米甚至上千米的目的层处对接。该技术应用范围广，应用于,固体矿产勘探,及,可溶性矿产开采、地浸矿山开采,、采用高精度定向钻进技术还可用在城市及特殊区域,不开挖地表完成管道铺设,等；在水井、地热井及煤层气井采用长距离定向水平井技术穿越含气、水丰富地层，可以提高水、气采取率，延长井的使用寿命。,16,（三）我国钻探新进展,1.,深部科研钻探,2009,年,4,月,22,日，国家专项,“,深部探测技术与实验研究,”,启动，反应了当代中国地质钻探向深部发展的需求。,2016,年,9,月,5,日，全国国土资源系统科技创新大会明确提出，面向国家重大需求，全力实施“三深一土”（深地探测、深海探测、深空对地观测、土地科技创新）国土资源科技创新战略。,随着矿产资源的不断勘探和开采，浅部矿产资源已开采殆尽，深部找矿已经是我国地质找矿事业的发展方向。,17,2008,年,11,月,6,日，汶川地震断裂带科学钻探工程（,WFSD,）首钻启动。,WFSD,采用一系列先进的观测和分析手段，开展地质构造、地震地质、岩石力学、化学物理、地震物理、流体作用和流变等多学科研究。对大地震和复发微地震的源区进行直接取样，,通过多学科观测和测试，揭示控制断裂,作用及地震发生的物理和化学作用，为,未来地质的检测、预报或预警提供最基,础的数据。至,2014,年,6,月，,WFSD,第四孔,验收工作已经完成。,18,2012,年，由山东矿三院承担的西藏罗布莎科学钻探遇到空钻探施工顺利竣工，该项目历时,3,年之久，完成了罗布莎,LSD-1,号孔（孔深,1477.8,米）、罗布莎,LSD-2,号孔（孔深,1853.79,米）。其中,LSD-2,号孔首开高原科学钻探先河，创造了高原钻探孔深之最。,19,2014,年,2,月云南腾冲火山,-,地热,-,构造带科钻项目工程完成验收，该项目是国家深部探测计划之一，于,2012,年,5,月,20,日开钻，取芯钻进深度至,1222.24,米，钻穿多期火山喷发地层、巨厚花岗岩蚀变层，并钻入完整花岗岩地层,300,米。该孔实现连续取芯，岩芯直径为,69.5mm,和,95mm,，平均岩芯采取率为,89.25%,，总进尺,1420,米，岩芯总长,1112.48,米。,20,2.,岩芯找矿向深部挺进。,在地质找矿岩芯钻探方面，我国现已完工,1000m,以深的钻孔数百个，,2000m,以深的钻孔,60,余个（主要山东、辽宁、河北、安徽、江西、河南等省完成）。继,2016,年,6,月，由安徽省地矿局,313,地质队在安徽霍邱铁矿区勘探中完成了一口,2706.68m,孔深钻孔，首创国内小口径绳索取芯钻井最深记录后，孔深记录不断被刷新，现全国已完成,3000m,以深的超深孔约,10,余个（含地热井勘探）。,21,安徽省地矿局,313,地质队在安徽霍邱铁矿区勘探中,，,初步估算新增,333,类铁矿石资源量,1.8,亿吨；霍邱铁矿田北部整装勘查项目已探明,333,类铁矿石资源量,1700,万吨。此外，于,2012,年底启动的该队最大的商业性项目“周集、范桥铁矿勘探”，野外钻探工作已全部完成，共求得,111b+122b+333,类铁矿石资源量,3.2,亿吨，其中新增铁矿石资源量,2100,余万吨，为下一步矿山建设提供了较充分的地质依据。,22,3.,向海洋找矿钻进探索,随着国家海洋强国战略的提出，海洋开发上升至前所未有的战略高度。海洋为我国经济社会可持续发展提供了广阔的发展空间。,2015,年山东省第三地质矿产勘察,院海下钻进,2000,多米，探获莱州三,山岛北部海域金矿床，近况资源量,达,470,多吨（储量,20,吨以上为大型,金矿，,50,吨以上为特大型金库）。,23,三、地质钻探装备发展,24,（一）全液压岩心钻机,国外地质矿产勘查用钻机，已大量采用,全液压动力头,钻机。其特点是,回次进尺长,、,自动化,、,机械化程度高,。其所有功能均为,液压驱动,，操控精准便捷，与传统的立轴钻机相比取芯作业的效率及安全性大大增加。适用于金刚石绳索取芯、冲击回转、定向钻进、反循环连续取芯等多种高效钻探工艺方法，也可用于水井、锚固钻进、工程地质钻进工艺。,阿特拉斯科科普柯全液压钻机,25,主要优点,:,（,1,）,自动智能,：全液压动力头钻机自动化、智能化、信息化水平明显提高，对地层的适应性强，输出的扭矩大，可有效地钻进卵石层、强风化岩层和较硬的岩层。,（,2,）,精简方便,：简化了钻机的整体结构，操作与控制系统更加简洁化，便于操作，可控性好，钻机事故少。,（,3,）,省时高效,：全液压动力头钻机无塔；回转器可以沿机身导轨在行程范围内往返移动，节约时间，保证效率。,26,（,4,）,便捷移动,：全液压动力头钻机履带行走系统方便设备的移动、安装，减少安装钻塔时间，提高有效钻进时间。,（,5,）,质量保证,：给进行程长，钻进过程平稳，无级调速，能机上加杆，利于保护孔壁，施工效率高、质量好。,主要不足：,（,1,）制造成本较高，使用、维护要求较严。,（,2,）钻机操作规程优化和完善有待深化。,（,3,）液压机油路布线多，如发生泄漏未及时发现，污染施工环境，经济损失大。,27,（二）便携式全液压钻机,EP200,系列钻机是英格尔全新推出的,多用途,便携式全液压多用途钻机，根据不同工况，具有多种配置，设备利用率高；重量轻，拆装搬家方便。有,EP200,、,EP200G,、,EP200H,、,EP600,、,EP600Plus,几种类型。,28,主要模块,176kg,67kg,50kg,整体底架式,钻架,114kg,操作台,180kg,发动机,19kg,泥浆池,45kg,桁架,29,主要应用优势,（,1,）功能齐全：,EP200G,钻机最大钻进深度能达到,200m,左右，具有钻探、取样、综合测井、水文试验，原位测试等功能；,（,2,）更轻：,EP200G,钻机的优点在于模块数量少，易于拆卸，单个部件重量仅,180kg,，易于搬运（修简易便道即可），机台尺寸更小（,1.5mx2m,）。对于艰险复杂山区勘察钻探具有很大优势。,30,（,3,）更快：,EP200G,采用薄壁金刚石钻进，钻机可以开高速、钻进效率高，,在硬质岩、花岗岩、石英岩等坚硬打滑地层有高效表现,。,（,4,）安全性增强：,钻机采用直连式钻杆，全孔跟管钻进方式，对一般的破碎地层适应性较好，不易出现垮孔等孔内事故，同时，,EP200G,钻机采用全液压传动，系统具有限压保护，有效避免了机械损伤等安全事故。,31,（,5,）勘探质量高：,EP200G,钻机采用薄壁钻具全孔跟管钻进，在破碎地层、基岩风化层、土层等地层岩心采取率高（配合英格尔施工法，对软土层，白云岩，泥岩，沙岩也可采取原状岩心）；,（,6,）节约成本：,从经济效益指标分析，,EP200G,钻机较常规钻机经济效益高,23,倍；其不用修路，无需基础工程，占地面积少，可人工搬运的优点，可节省大量的修路和青苗补偿费用；同时它还有操作简便，省人力，易上手的特点。,32,四、地质钻头的发展,33,（一）、金刚石钻头制造方法,目前应用最广泛的方法是,热压烧结法,、,电镀法,两种。还有无压浸渍烧结法、电火花烧结法、钎焊法等。,热压法制造钻头由于具有钻,头胎体性能容易调整、,方便制造,不同耐磨性,的钻头、钻头的,适应性广,等优点而被广泛地应用于钻头生产中。,缺点是：与电镀法相比，设备工艺更复杂，钻头制造成本高。,热压钻头,34,电镀法,的主要优点是，由于一般是在低温下电镀，,对金刚石没有热损伤,，对金刚石的质量要求低一些，加上设备简单、工艺简单，钻头制造,成本低,，在匹配的地层中,自锐性好,，钻进效率高。其主要缺点是：钻头胎体性能不易调整，地层适应性较差。,电镀钻头,35,（二）金刚石钻头发展趋势,（,1,）胎体材料的发展,主要是,预合金粉,的应用提高了胎体强度，提高其对金刚石的包裹能力，提高胎体与钢体的粘结强度，不易出现掉齿的现象，钻头质量更稳定，可制造高胎体钻头。,36,（,2,）金刚石表面金属化,金刚石表面金属化对于提高金刚石,抗氧化能力,、,包镶强度,以及,抗冲击,等均能产生良好的效果。（图为表面金属镀,Ni,后的金刚石）,37,（,3,）钻头胎体内部结构变化,a.,胎体径向三层钻头,将钻头胎体,径向设计,为三层。,内外层耐磨性强，金刚石浓度高，中间层耐磨性弱，金刚石浓度较低。,这种钻头胎体内外、中间基本同步消耗，钻头进尺平稳，保径效果好，工作层可以基本用完，钻头寿命长。而普通钻头唇面一般磨成弧形，内外磨损快，金刚石未用完就报废了，钻头寿命短。,a,示意图,38,b.,胎体径向夹层式钻头,将钻头胎体径向设计为夹,层式,，,金刚石和空白层交错设计,，使钻头唇面在使用过程中保持同心圆状态。钻头稳定性好，钻进效率高。,c.,单晶、聚晶复合型钻头,工作层中既有,单晶金刚石,，又有,聚晶金刚石,，使钻头既有金刚石单晶钻头特点，又具有聚晶钻头特点，对付卵砾石层有较好的效果。,b,示意图,C,示意图,39,双水眼低喷钻头,高胎体双水口钻头,二阶聚晶型钻头,双水眼低喷钻头,d.,钻头胎体外形新型结构,高胎体,双水口,钻头、高胎体,桥式连接,钻头、主副水路钻头、多水口钻头、大锯齿钻头、聚晶形钻头、,双水眼,底喷钻头（与常规底喷钻头相比，不易堵水，隔水性更好，岩心采取率更高，在云南大理北衙金,矿得到云南地质工程第二勘察院雄楚分院、云南地质工程,勘察设计研究院红河分院广泛应用）。,40,齿轮钻头,大锯齿钻头,高胎体桥式连接钻头,交错齿钻头,41,（,5,）钻头成型方法发展,a.,冷压,热压工艺,将钻头胎体粉料,冷压成型,，再,热压烧结,，这种工艺胎体性能一致性好，对于制造高胎体钻头，多层胎体结构形状复杂钻头具有明显的优势。,b.,二次成型工艺,先用,低温热压烧结孕镶块,，在,钎焊,到空白钻头胎体上，这种工艺对于金刚石热损伤小，达到提高钻头质量的目的，对于制造高胎体钻头有优势。,42,（,6,）专用金刚石钻头研究,1.,深孔钻头,a、深孔钻头的特殊要求,由于孔深，要求钻头,寿命长,；且一般要钻进多种地层、孔底复杂，所以钻头的,适应性要广,，,广谱性要好,，钻头,强度,要求,高,，钻头连接螺纹加工,精度高,、,强度好,，要求钻头胎体与钢体,粘结强度,更高，具有良好的韧性，以确保在钻进过程中，工作层不掉齿、不崩块。,43,b、深孔钻头设计,设计高胎体工作层，提高寿命；,水路设计：长寿命深孔钻头水路设计是实现钻头长寿命的关键环节，水路设计既要考虑,冷却钻头,，预防烧钻、糊钻等孔底事故的发生；又要考虑,岩粉及时排除,，预防孔底岩粉重复破碎引起钻头寿命变短；更要考虑,钻齿强度,，预防钻齿断裂等孔底事故的发生。,44,高胎体深孔钻头的水路设计主要有三种形式：,一是单水口的高胎体，这种结构优点是,制造简单,，,冷却钻头,及,排粉,效果好，缺点是钻齿强度偏低，需要有提高强度的附加措施；,二是,双水口,高胎体；这种结构优点是,钻齿强度适中,，缺点是制造相对复杂；,三是带,内外辅助水口,高胎体，这种结构优点是强度相对较高，制造相对双水口的简单，缺点是冷却钻头及排粉效果较差,45,内外辅助水路高胎体,单水口高胎体,高胎体双水口,46,保径,结构设计,及,材料,选择：深孔钻头的保径好坏对深孔,钻头寿命,影响极大，深孔钻头在使用过程中由于,排粉不畅,造成深孔钻头,内径和外径磨损过快,而使深孔钻头报废的情况是经常发生的，因深孔钻头内径磨损变大引起岩心变粗，使取芯工具无法卡取岩心造成无效进尺；深孔钻头外径磨损变小使钻孔孔径变小，新钻头无法下到孔底，造成重复钻进，严重的造成卡钻事故。出现这种情况，是由于钻头的,保径材料质量差,及,保径方法,单一造成。,保径材料不仅需要,选择强度高及耐磨性好的,长方柱状金刚石聚晶，还需在深孔钻头胎体内侧及外侧植入,粗颗粒金刚石,，增加其抗磨性。,47,胎体材料的选择：深孔钻头要求胎体与钢体粘结强度高，以确保不掉齿；,预合金粉末,、,超细合金粉末,及,稀土,在胎体粉料中的应用，可改善其对金刚石的,润湿性,，实现对金刚石,良好的把持力,，同时能,降低烧结温度,，避免金刚石的,热损伤,，对提高胎体材料的综合性能具有积极的作用。,48,金刚石,的选用：金刚石的,浓度,和,粒度,的高低与粗细直接关系到钻头在钻进过程中时效的快慢和寿命的长短。通常认为对于破碎,强研磨性地层,可采用,较高浓度,的金刚石钻头，粒度以,细粒度,金刚石为主。而对于,弱研磨性,坚硬的“,打滑,”地层可采用,较低的浓度,，以,中粒度,金刚石为主。对于深孔钻头，地层复杂交错应选用混合粒度高品级金刚石。,49,C、提高深孔钻头性能的工艺措施,我公司采用,冷压热压工艺,设计思路，研制的深孔钻头经四川华锋公司在云南马关都龙矿区使用，最高时效达到,5.91m/h,，技术指标达到用国外先进技术制造的钻头水平，领先国内同时在该矿区试验的厂家。,50,在我国大陆科学钻探多个项目中，使用了我公司生产的深孔钻头，取得了很好的效果。,我公司生产的汶川科钻钻头,51,我公司生产的腾冲科钻钻头,52,我公司钻头被确定为东海科钻一井钻进用钻头,53,钻探现场使用过的我公司的钻头,54,（2）、便携式全液压钻机专用钻头,a、,由于该类钻机加,压能力,相对较小，要求钻头,自锐性,更好。由于钻头胎体与钢体都,薄,，要求钻,头胎体强度高,、,韧性好,；钢体强度高，,耐磨性强,；由于其转速高，要求钻头,制造精度高,。,b、我公司采用新型预合金粉、高品级进口金刚石、钢体喷涂高耐磨合金工艺研制的,便携式钻机专用钻头,，效率和寿命都达到国外进口钻头水平，性价比超高。目前正在四川地矿局402队浙江缙云县工地大量推广应用。,便携式钻机专用钻头,55,我公司员工在现场对便携钻机,专用钻头应用情况进行了解,56,感谢聆听，欢迎批评与指教！,57,
