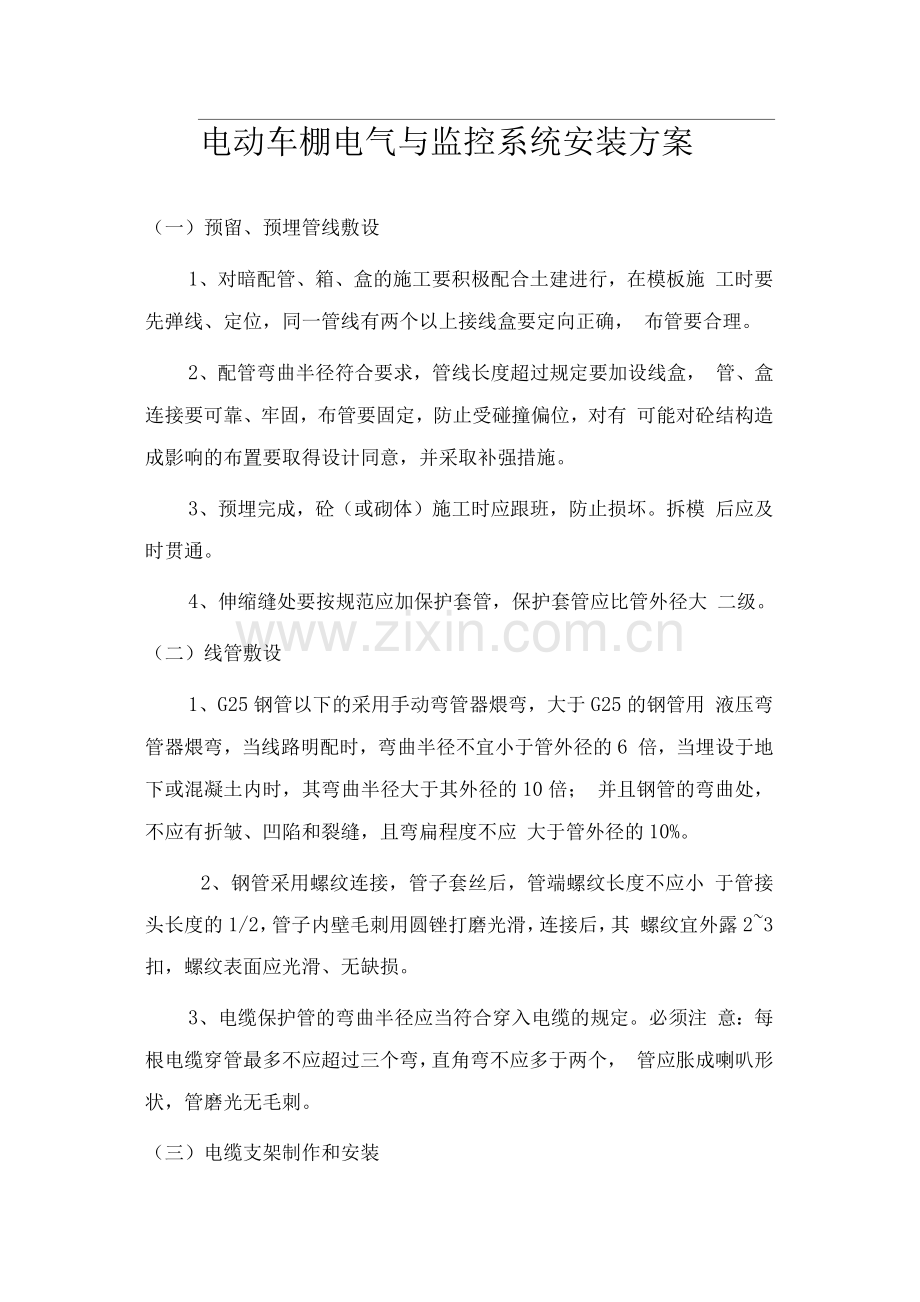

电动车棚电气与监控系统安装方案
（一）预留、预埋管线敷设
1、对暗配管、箱、盒的施工要积极配合土建进行，在模板施 工时要先弹线、定位，同一管线有两个以上接线盒要定向正确， 布管要合理。
2、配管弯曲半径符合要求，管线长度超过规定要加设线盒， 管、盒连接要可靠、牢固，布管要固定，防止受碰撞偏位，对有 可能对砼结构造成影响的布置要取得设计同意，并采取补强措施。
3、预埋完成，砼（或砌体）施工时应跟班，防止损坏。拆模 后应及时贯通。
4、伸缩缝处要按规范应加保护套管，保护套管应比管外径大 二级。
（二）线管敷设
1、G25钢管以下的采用手动弯管器煨弯，大于G25的钢管用 液压弯管器煨弯，当线路明配时，弯曲半径不宜小于管外径的6 倍，当埋设于地下或混凝土内时，其弯曲半径大于其外径的10倍； 并且钢管的弯曲处，不应有折皱、凹陷和裂缝，且弯扁程度不应 大于管外径的10%。
2、钢管采用螺纹连接，管子套丝后，管端螺纹长度不应小 于管接头长度的1/2，管子内壁毛刺用圆锉打磨光滑，连接后，其 螺纹宜外露2~3扣，螺纹表面应光滑、无缺损。
3、电缆保护管的弯曲半径应当符合穿入电缆的规定。必须注 意：每根电缆穿管最多不应超过三个弯，直角弯不应多于两个， 管应胀成喇叭形状，管磨光无毛刺。
（三）电缆支架制作和安装

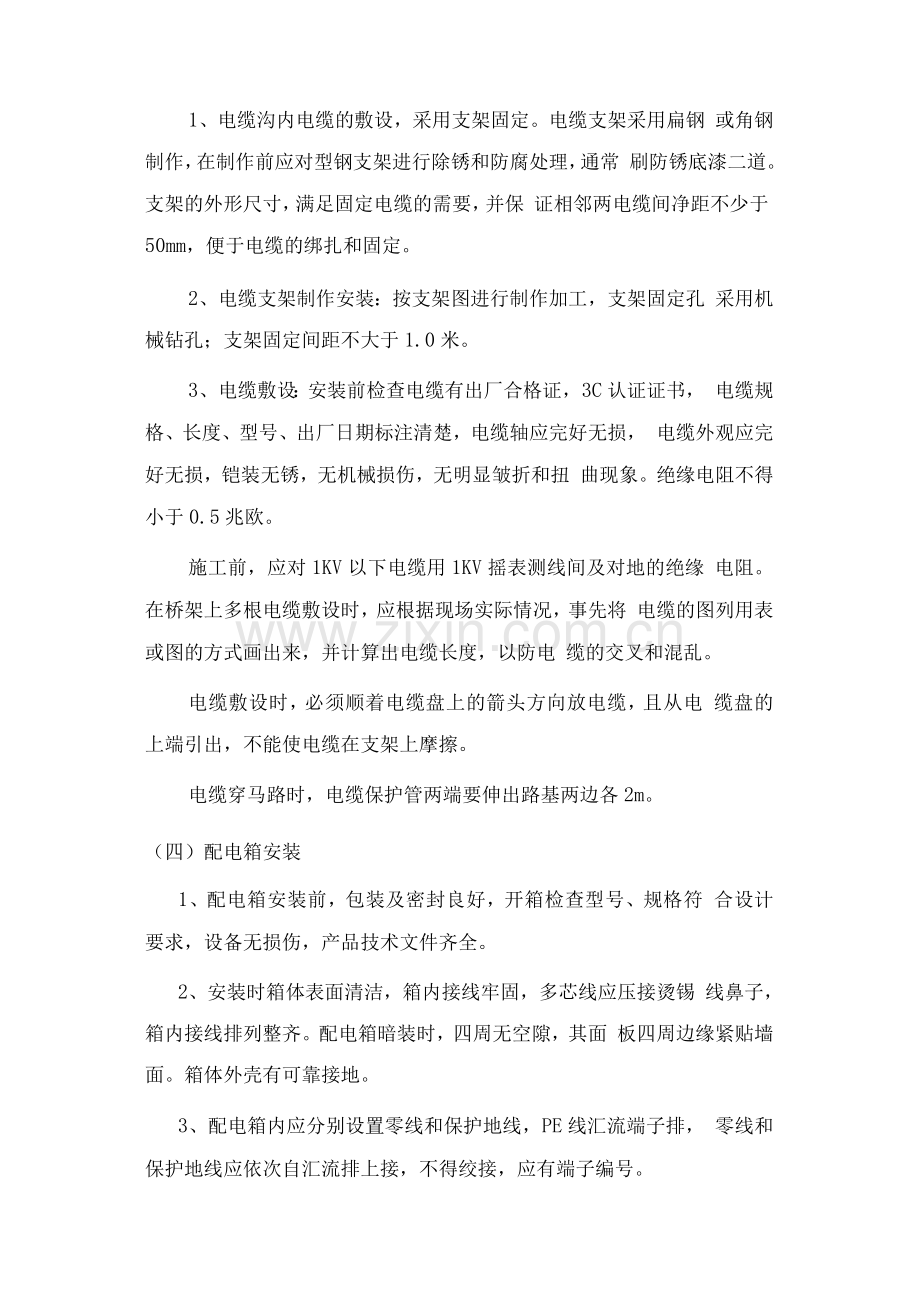

1、电缆沟内电缆的敷设，采用支架固定。电缆支架采用扁钢 或角钢制作，在制作前应对型钢支架进行除锈和防腐处理，通常 刷防锈底漆二道。支架的外形尺寸，满足固定电缆的需要，并保 证相邻两电缆间净距不少于50mm，便于电缆的绑扎和固定。
2、电缆支架制作安装：按支架图进行制作加工，支架固定孔 采用机械钻孔；支架固定间距不大于1.0米。
3、电缆敷设：安装前检查电缆有出厂合格证，3C认证证书， 电缆规格、长度、型号、出厂日期标注清楚，电缆轴应完好无损， 电缆外观应完好无损，铠装无锈，无机械损伤，无明显皱折和扭 曲现象。绝缘电阻不得小于0.5兆欧。
施工前，应对1KV以下电缆用1KV摇表测线间及对地的绝缘 电阻。在桥架上多根电缆敷设时，应根据现场实际情况，事先将 电缆的图列用表或图的方式画出来，并计算出电缆长度，以防电 缆的交叉和混乱。
电缆敷设时，必须顺着电缆盘上的箭头方向放电缆，且从电 缆盘的上端引出，不能使电缆在支架上摩擦。
电缆穿马路时，电缆保护管两端要伸出路基两边各2m。
（四）配电箱安装
1、配电箱安装前，包装及密封良好，开箱检查型号、规格符 合设计要求，设备无损伤，产品技术文件齐全。
2、安装时箱体表面清洁，箱内接线牢固，多芯线应压接烫锡 线鼻子，箱内接线排列整齐。配电箱暗装时，四周无空隙，其面 板四周边缘紧贴墙面。箱体外壳有可靠接地。
3、配电箱内应分别设置零线和保护地线，PE线汇流端子排， 零线和保护地线应依次自汇流排上接，不得绞接，应有端子编号。

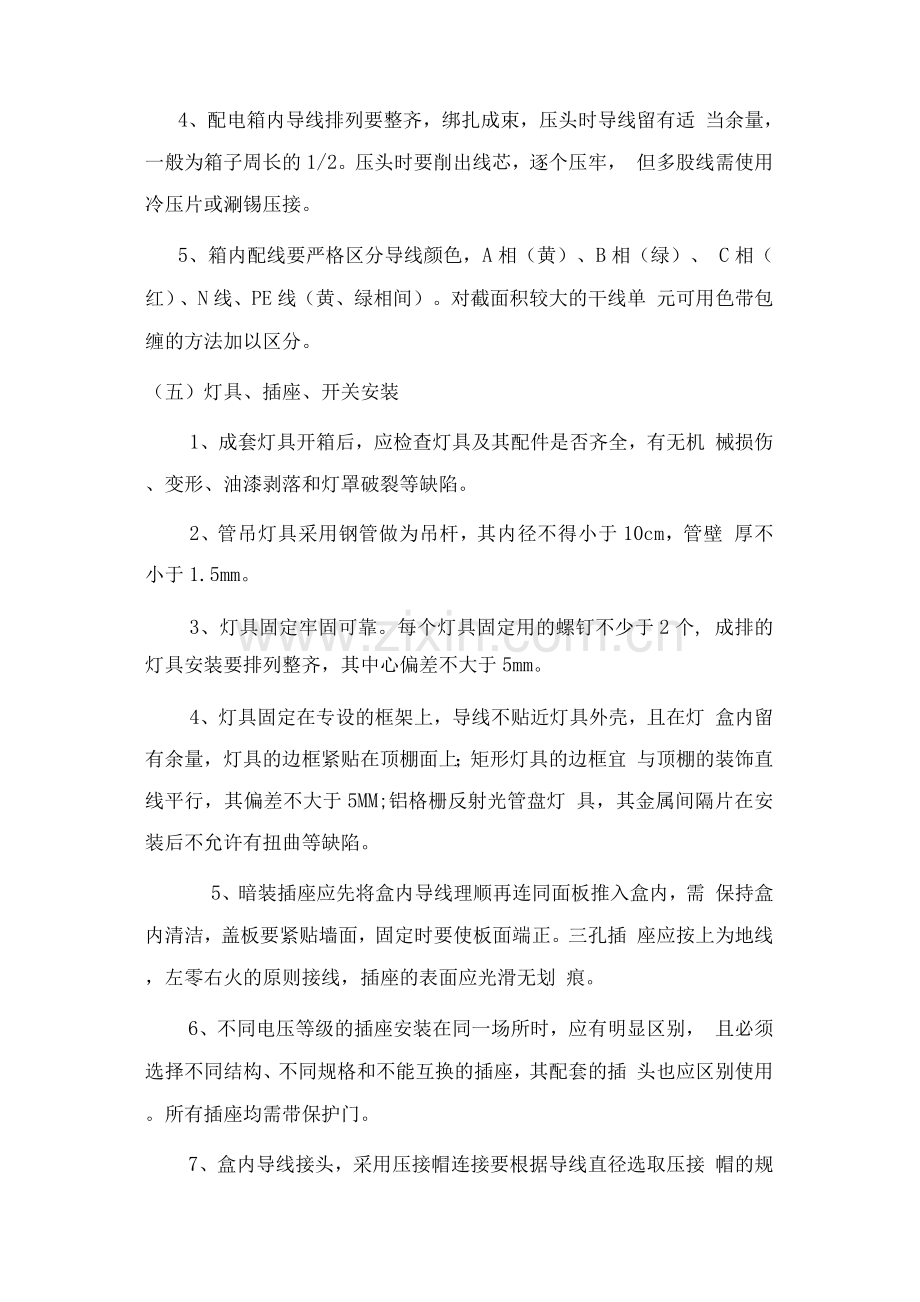

4、配电箱内导线排列要整齐，绑扎成束，压头时导线留有适 当余量，一般为箱子周长的1/2。压头时要削出线芯，逐个压牢， 但多股线需使用冷压片或涮锡压接。
5、箱内配线要严格区分导线颜色，A相（黄）、B相（绿）、 C相（红）、N线、PE线（黄、绿相间）。对截面积较大的干线单 元可用色带包缠的方法加以区分。
（五）灯具、插座、开关安装
1、成套灯具开箱后，应检查灯具及其配件是否齐全，有无机 械损伤、变形、油漆剥落和灯罩破裂等缺陷。
2、管吊灯具采用钢管做为吊杆，其内径不得小于10cm，管壁 厚不小于1.5mm。
3、灯具固定牢固可靠。每个灯具固定用的螺钉不少于2个, 成排的灯具安装要排列整齐，其中心偏差不大于5mm。
4、灯具固定在专设的框架上，导线不贴近灯具外壳，且在灯 盒内留有余量，灯具的边框紧贴在顶棚面上；矩形灯具的边框宜 与顶棚的装饰直线平行，其偏差不大于5MM;铝格栅反射光管盘灯 具，其金属间隔片在安装后不允许有扭曲等缺陷。
5、暗装插座应先将盒内导线理顺再连同面板推入盒内，需 保持盒内清洁，盖板要紧贴墙面，固定时要使板面端正。三孔插 座应按上为地线，左零右火的原则接线，插座的表面应光滑无划 痕。
6、不同电压等级的插座安装在同一场所时，应有明显区别， 且必须选择不同结构、不同规格和不能互换的插座，其配套的插 头也应区别使用。所有插座均需带保护门。
7、盒内导线接头，采用压接帽连接要根据导线直径选取压接 帽的规格，削出裸芯不宜过长。采用涮锡处理应先将导线缠绕5〜 7圈，再涮锡饱满，最后对接头进行绝缘及强度的双层包扎。
8、连接单相三孔插座接地孔的PE线应从配电箱引来，不得 与插座中性孔的N线并接。三相四孔插座的接地孔接PE线，多个 单相插座由一个三相回路的各相供电时，各相插座的中性线均从 配电箱单独引来，不得共用。
9、所有开关、插座、灯具及配电箱已安装完毕且试电正常， 正式电源已投入运行后才能进行照明通电试运行工作。
（六）接地、防雷
1、本工程属于三类防雷保护建筑物，利用彩钢屋面作接闪器， H型钢作引下线，H型钢基础作接地极。做完后请有关人员隐检, 做好隐检记录。在回填土前测定接地极电阻，如达不到要求可补 打接地极。
2、在土建施工时利用钢柱基础中的钢筋（主筋）及底板钢筋 作综合接地体，按照图纸将底板钢筋搭接焊好形成网状结构，再 将柱筋（不少于2根）与底板筋搭接焊好，并在两根主筋骨用塑 料胶布做好标记，以便于引出和检查，接地电阻不大于1欧姆， 及时做好隐检记录。
3、车棚内所有金属设备、管道均与接地装置可靠连接。
（七）监控系统
1、电缆长度逐盘核对，并根据设计图上各段线路的长度来配 电缆，宜避免电缆的接续；当电缆接续时应采用专用接插件。
2、监控室内电缆的敷设应符合下列要求：
采用地槽或墙槽时，电缆应从机架、控制台底部引入，将电 缆顺着所盘方向理直，按电缆的排列次序放入槽内，拐弯处应符 合电缆曲率半径要求；
采用活动地板时，电缆在地板下可灵活布放，并应顺直无扭 绞，在引入机架和控制台处还应成捆绑扎。
在敷设的电缆两端应留适度余量，并标志明显的永久性标记。
各种电缆和控制线插头的装配应符合产品生产厂的要求；
摄像机宜采用集中供电，当电线与控制线全用多芯线时，多 芯线与电缆可一起敷设。
3、摄像机的安装
将摄像机逐个通电进行检测和粗调，在摄像机处于正常工作 状态后，方可安装。
先对摄像机进行初步安装，经通电试看、细看、检查各项功 能，观察监视区域的覆盖面和图像质量，符合要求后方可固定。
