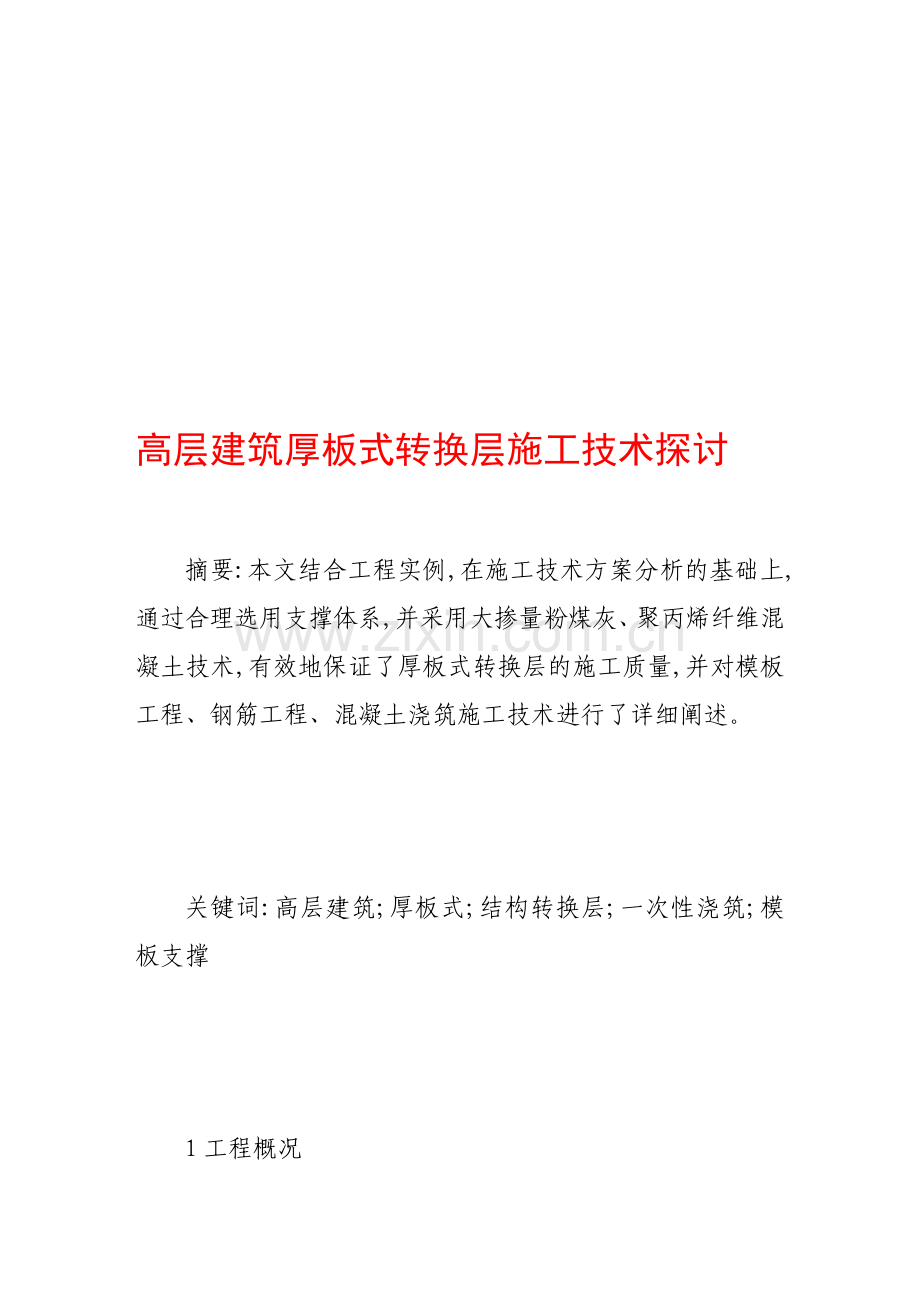

高层建筑厚板式转换层施工技术探讨

摘要:本文结合工程实例,在施工技术方案分析的基础上,通过合理选用支撑体系,并采用大掺量粉煤灰、聚丙烯纤维混凝土技术,有效地保证了厚板式转换层的施工质量,并对模板工程、钢筋工程、混凝土浇筑施工技术进行了详细阐述。

关键词:高层建筑;厚板式;结构转换层;一次性浇筑;模板支撑

1工程概况

湖南某商住综合楼工程地下3层,地上30层,建筑物总高度102m,建筑面积65000m2。工程设有3层裙房,裙房为框架结构,做商务办公和大型超市。在塔楼四层上设有厚板式结构转换层,其上部为剪力墙结构。转换层平面尺寸为38.80m×38.16m,建筑面积1480m,厚度在边柱部位3.1m,其它部位2.2m,核心筒部位为双层板(图1),混凝土强度等级为C40,浇注量为2850m3。

2施工方案分析

经计算转换层施工时在边柱部位最大垂直荷载88kN/m2,其它部位68kN/m2。为承受转换层的施工荷载,设计考虑将三层楼板加厚到250mm,并将配筋加强,设计承载力70kN/m。边跨梁高3.1m的部位,考虑模板荷载较大,为了便于施工,在满足结构安全的前提下,建议设计将边跨梁设计成双层梁。只要保留二、三层模板的支撑体系,通过二层、三层楼板的连续支撑,将施工荷载分散传递到下面的竖向结构上,就能保证转换层施工的安全。因此采用900mm×1400mm边梁先行浇筑,2.2m厚板式转换层混凝土不留施工缝,一次性浇筑的施工方案。大体积混凝土工程采用大掺量粉煤灰,掺加聚丙烯纤维技术,降低水化热,控制混凝土的温度裂缝。

3转换层施工技术

3.1模板工程

该工程结构转换层混凝土浇筑一次性完成,施工速度快,但模板支撑数量大。选择模板支撑方案主要考虑以下因素:保证转换层混凝土的结构质量,满足结构设计要求模板支撑体系稳定可靠,确保高大模板施工的安全:选材方便,降低工程成本。

3.1.1底模板及支撑

选择定尺的48×3.5mm钢管脚手架支撑体系,通过计算确定模板支撑体系立杆的间距、步高及剪刀撑的间距。立杆下铺垫板,上端设可调顶托,主楞骨为100mm×100mm方木,密排50mm厚木方作次楞骨,选用12mm竹胶合板模板,胶合板模板上面铺设一层0.6mm厚的塑料薄膜,用以对混凝土底面的保温、保湿养护。支撑采用双立杆布置的方法,除满足荷载要求外,还应考虑操作方便。纵距为550mm,双立杆间距250mm,间隔布置(即La=550mm),步高(h)为850mm,横距(b)为400mm。设置双向扫地杆,每3600mm设置双向剪刀撑(图2)。

边梁部位转换层厚度3.1m,且较三层外挑1080mm,竖向支撑在三层楼板上布置[16#槽钢@800作挑梁。槽钢外挑1300mm,内压1700mm,遇墙时在墙上穿孔。在悬挑槽钢上通长布置6根[10#槽钢,立杆按设计要求布置在上面,支撑边梁底部,边梁900mm高混凝土先行浇筑后与梁底支撑系统共同作用,支撑2.2m厚板式转换层的施工荷载。

　3.1.2侧模支撑

转换层在15.65m标高上,为了防止出现胀膜现象,保证混凝土外观质量,侧模采用了全钢大模板。模板高度3240mm,设锚固螺栓固定侧模,螺栓与支撑系统、竖向及水平混凝土结构连接固定(图3)。二、三道螺栓在有柱的部位焊接在柱的钢筋上,在无柱的部位,第二道螺栓焊接在梁上的预埋筋上,第三道螺栓焊接在10槽钢上。

由于钢大模板散热较快,混凝土侧表面与环境的温差极易超过25℃。为了满足温差要求,及时采取了拆除钢模板,覆盖、保湿、保温的措施。

3.1.3楼梯支模

由于楼梯及预留孔洞的承载力比其它部位低,所以采取了槽钢和斜撑辅助加固的措施(图4)。调整三层楼梯板的设计,增大其承载力,脚手架支撑从一层开始加固,以确保该部位支撑的稳定。

3.2钢筋工程

结构转换层钢筋用量大约1100t,全部采用HRB400型,钢筋密集,钢筋直径大。结构转换层纵横各设置11道暗梁,暗梁宽度1000～2600mm,梁上层钢筋双排28mm,下层筋双排28mm。板筋上下层采用25mm和28mm两种,双排双向。为抵抗混凝土局部强度收缩应力,在板中上下排钢筋间设16@200双向钢筋网,无暗梁区域上下排钢筋间设16@400抗剪兼架立筋。

板内布筋原则:横向筋放于外排,竖向筋放于内排,上部筋在跨中连接,下部筋在暗梁处连接。

由于钢筋层数较多,为保证钢筋连接质量和方便施工,板中所有受力钢筋均采用直螺纹连接。板主筋保护层取50mm,梁主筋保护层取30mm,转换层厚板内的钢筋,不得在暗梁内截断,施工时不得留施工缝。排水管采用4根DN250无缝钢管套管,排水管安装时遇钢筋时钢筋弯曲,不得截断钢筋。暗梁钢筋安装搭设临时脚手架钢管支架,先安装同一方向的暗梁,再安装另一方向的暗梁,避免钢筋纵横交叉,架空叠加超高。因转换层钢筋单位面积重量大,特别是暗梁部位,采用现场特制的高强保护层垫块,并增加垫块数量,以保证钢筋保护层的厚度。

3.3混凝土工程

转换层混凝土强度等级为C40,为控制大体积混凝土的裂缝,设计要求采用循环冷却水管降温,并加膨胀剂。考虑转换层内钢筋密集,循环水管施工困难,造价高。膨胀剂在保湿养护条件下,能较好补偿混凝土的收缩,但在转换层侧面和底部受养护条件限制,膨胀剂对此较难发挥作用。经论证,决定取消循环冷却水管和掺加膨胀剂的方案,采用大掺量粉煤灰降低水化热,并在混凝土中增加聚丙烯纤维控制混凝土的早期收缩裂缝。

3.3.1配合比设计

经试验,选用强度等级42.5普通硅酸盐水泥,其质量稳定,具有保水性好、泌水性小的特点,适用于泵送混凝土。为了减少水泥用量,降低水化热,控制混凝土温度及收缩产生裂缝,用Ⅱ级粉煤灰取代30水泥,粉煤灰的超量系数为1.35。碎石的粒径为5~35mm;河砂的细度模数2.7。同时掺加0.9kg/m3的KDZ-II型聚丙烯纤维,纤维密度0.91g/cm3,线密度偏差率5%,断裂强度659MPa,断裂延伸率16%,伸长率5%时的初始模量7171MPa。

配合比水胶比为0.38,砂率41。选用LX一1(T)型外加剂延缓混凝土的凝结时间,推迟水化热峰值时间,初凝时间(自然条件下薄膜覆盖)约为20h左右,终凝时间约为40h。出机坍落度为205mm,1.5h后为180mm(白天25～31℃)。混凝土配合比见表1。标养试块按60d强度评定。

3.3.2混凝土

转换层厚度2.2m,面积约为1480m2,共需混凝土2850m3,均采用商品混凝土。现场配备混凝土输送泵3台,混凝土供应能力60m。采用平面分层浇筑方案,有利于支撑系统的稳定,降低水化热。

混凝土分3层整体连续浇筑,每层约700mm。大掺量粉煤灰纤维混凝土应属于高性能混凝土范畴,混凝土坍落度较大,采用50mm插入式振捣棒,严格控制层间搭接振捣,不过振漏振,振捣以混凝土表面不再显著下降,不出现气泡,表面泛浆为准,初凝前需进行二次振捣。梁、柱、墙相交的部位,由于钢筋较密应采用30mm的振捣棒。

大体积混凝土表面水泥浆较厚,浇筑后应进行处理。初凝前1～2h,先用长刮杆刮平;终凝前,再用铁滚筒碾压数遍,并用木抹子打磨压平,以闭合表面收缩裂缝。核心筒部位混凝土浇筑:核心筒部位是双层板,根据该部位的结构形式,分二次浇筑。

3.3.3大体积混凝土的养护及测温

转换层混凝土初凝后,表面即覆盖一层塑料薄膜和保温毯,实施保温、保湿养护,并根据测温情况随时调整保温措施,使混凝土中心与表面、表面与环境的温差均不大于25℃。混凝土内部温度低于峰值后,采用浇水养护的措施。

为能及时有效地了解混凝土的温度变化情况,转换层共设16个测温单元,共48个温度传感器,用电子测温仪测量读数,对混凝土温差实施跟踪和监测。混凝土浇筑12h后开始测温,根据混凝土升温的速率决定测温频次。浇筑后3～5d时间内,2～4h测一次,其后4～6h测一次,并作好记录。实测结果表明板中心峰值温度62.5℃,在第4d出现,同时测得板底混凝土温度58℃,板面混凝土温度45℃。

4结束语

本工程在转换层混凝土施工前后对模板支撑体系进行了详细的检查,支撑体系稳定可靠,变形均在允许范围之内。混凝土施工时间为9月下旬,气温较高。通过采用大掺量粉煤灰、聚丙烯纤维混凝土技术,有效地控制了大体积混凝土的裂缝,较冷却循环水管降温方案,造价明显降低。

大体积混凝土内部产生的水化热较大、温度较高,强度上升比拆模试块要快得多。而结构转换层占有周转材料较多,为了既节约周转材料的费用,又能保证混凝土的拆模强度。建议采用回弹结构转换层侧模混凝土,并结合测温记录求得的混凝土等效龄期强度来判断混凝土达到的实际强度。

参考文献:

[1]高层建筑混凝土结构技术规程.JGJ3-2202.[S].

[2]混凝土结构设计规范.GB50010-2002.北京,中国建筑工业出版社,2002.

[3]唐兴荣.高层建筑转换层结构设计与施工[M].北京:中国建筑工业出版社,2002.

[4]谢晓锋.高层建筑转换层结构型式的应用现状及问题[J].广东土木与建筑,2004.
