南二马路北
（和平区太原街金碧辉煌地块）商业项目

地下室防水工程施工方案

江苏省苏中建设集团股份有限公司
南二马路北（和平区太原街金碧辉煌地块）商业项目项目部

归档编号：01-5
辽统监表A-2

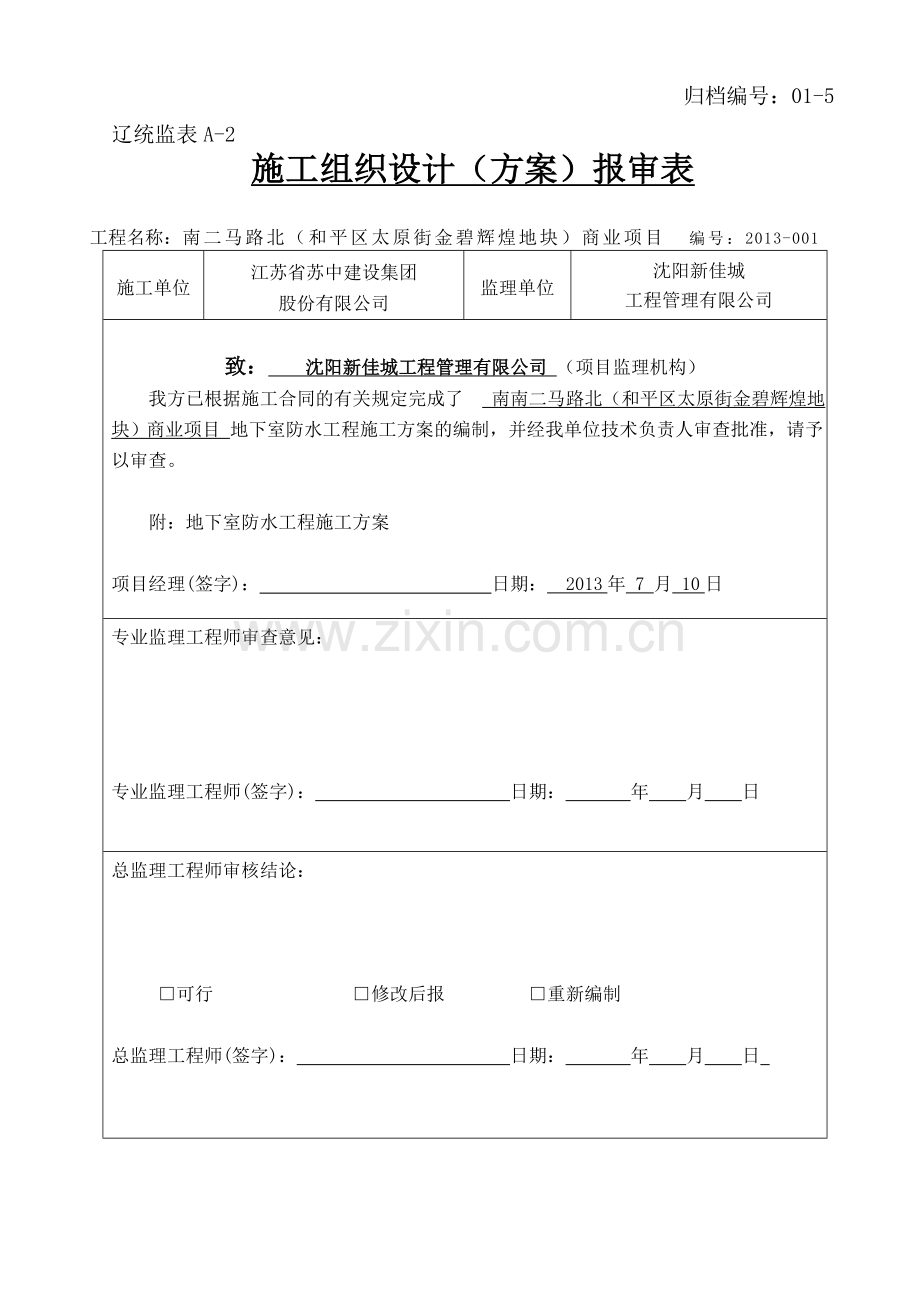

施工组织设计（方案）报审表

工程名称：南二马路北（和平区太原街金碧辉煌地块）商业项目 编号：2013-001
施工单位
江苏省苏中建设集团
股份有限公司
监理单位
沈阳新佳城
工程管理有限公司

致： 沈阳新佳城工程管理有限公司 （项目监理机构）
我方已根据施工合同的有关规定完成了 南南二马路北（和平区太原街金碧辉煌地块）商业项目 地下室防水工程施工方案的编制，并经我单位技术负责人审查批准，请予以审查。

附：地下室防水工程施工方案

项目经理(签字)： 日期： 2013年 7 月 10日
专业监理工程师审查意见：

专业监理工程师(签字)： 日期： 年 月 日
总监理工程师审核结论：

□可行 □修改后报 □重新编制

总监理工程师(签字)： 日期： 年 月 日

目 录
一、编制依据 1
二、防水设计 1
三、施工部署 2
四、施工方法及注意事项 2
五、防水层的施工 3
六、施工节点 4
七、成品保护 10
八、  各项保证措施 10

一、编制依据
1、国家现行法律规定
中华人民共和国建筑法
中华人民共和国环境保护法
2、国家现行防水规范、规程、图集
《地下工程防水技术规范》 GB50108－2008
《地下室工程质量验收规范》 GB50208－2002
《建筑工程施工质量验收统一标准》 GB50300－2001
《聚合物水泥防水涂料》 GB23445—2009
《国家建筑标准设计图集》 07CJ10
二、防水设计
1、工程概况
本项目位于沈阳市和平区南二马路，高层塔楼及裙房基础结构形式均为筏板基础。高层塔楼筏板厚3-3.5m，裙房筏板厚1.0 m 。
根据防水设计要求，地下室设计防水等级为Ⅰ级，需进行两道防水层施工，我司拟采用RG-21聚合物水泥防水涂料一布四涂法施工，每道防水层涂膜厚度1.5㎜，两道防水层涂膜总厚度1.5㎜+1.5㎜。
2、材料介绍
常用的涂膜防水材料有单组分聚氨脂防水涂料、双组分聚氨脂防水涂料、聚合物水泥防水涂料、水乳高聚物改性沥青防水涂料、丙烯酸涂料等。
RG－21聚合物水泥防水涂料是由特制的水泥基粉剂和具有不同玻璃化温度的丙烯酸高分子乳液等组成的双组分防水涂料系列产品。涂膜耐碱、耐水、耐紫外线好、耐热辗压能力，低温柔度最低可达－40℃，适合我国所有建筑气候区的防水工程。本产品无毒、无味属环保产品。物理性能符合且高于GB23445—2009《聚合物水泥防水涂料》标准。
三、施工部署
1、施工准备
作业条件与基面要求：
① 防水层施工前所有管件、预埋件等应安装牢固。
② 防水层的基层应牢固，基面应洁净、平整，光滑、无明水。不得有空鼓、松动、 起砂脱皮现象；基层阴角处应做成圆弧或八字。
2、图纸会审
防水施工前，应对图纸进行会审，掌握工程对防水技术的要求，特别注意细部构造部位防水节点的设计。通过会审，找出防水设计是否有不足、选材不当、节点处理不合理等问题，真正领会图纸设计意图，以确保防水工程质量。
四、施工方法及注意事项
1、材料准备
使用材料为聚合物水泥防水涂料RG—21。
聚合物水泥涂料是以聚合乳液和水泥为主要原料，加入其它添加剂制成的液料与粉料两部分，按规定比例混合拌匀使用。属反应、挥发固化型双组份水性防水涂料。
2、材料技术指标
①加筋层（布）
采用RGWT—90无纺布（或长丝涤纶无纺布，90g/m2）
②RG聚合物水泥防水涂料主要技术指标
检测项目
技术指标
检测结果
拉伸强度，Mpa
≥1.2mpa
1.5
断裂延伸率，%
≥200%
296
老化后拉伸强度保持率，%
≥80%
106
老化后断裂伸长率，%
≥150%
305
粘结强度，MPa
≥0.5mpa
1.2
高温稳定性
170℃，0.5h不流淌
不流淌
100℃，4h不流淌
不发粘
按GB23445—2009国家行业标准执行。
3、主要机具
①、基面清理工具：锤子、凿子、铲子、钢丝刷、扫帚等。
②、取料配料工具：搅拌器、材料筒等。
③、涂料涂覆工具：滚刷、刮板、刷子等。
4、材料配比及混料方法
RG—21 配比（重量比）为：
粉料：乳液：水=10：10： 0~2
混料方法：称粉料于搅拌桶中，加入1/3乳液，使用专用搅拌器慢速搅拌成无任何疙瘩的膏状物，再加入余下的乳液继续搅拌均匀。
五、防水层的施工
1、防水层施工应先难后易，首先进行砖模挡墙部位防水施工，然后进行平面施工。
2、涂膜为多遍完成，地下室底板、侧墙、顶板防水采用RG-21一布四涂法施工；两道防水层设防。
3、干燥基面用水浸润至微潮湿状，最好使用乳液桶或施工工具的清洗水。
4、在完成细部处理的基面上涂刷拌和好的RG浆料，趁湿立即铺90克长丝无纺布，用刮板沿加筋布喷丝方向梳平褶皱，并使涂料完全透至布上，仔细检查如出现褶皱、空鼓、应剪开重新涂刷，布铺完后，马上进行加筋布粘接层浆料涂刷，完成加筋层施工，加筋层实干后，进行面涂层施工，面涂层涂刷两遍RG浆料，每遍涂刷均在上一遍涂刷实干后进行。
5、涂刷时应交替改变涂层的涂刷方向，同层涂膜的先后搭茬宽度宜为30~50mm。
6、防水层中铺贴的胎体增强材料同层相邻的搭接宽度应为100mm。
六、施工节点
①地下室底板及侧墙常规做法（筏板基础）

防水做法：
（1）底板防水做法为一布四涂，两道防水层设防，防水层卷起至砖模挡墙压顶上，底板上所有弯起部分均满做防水。剪力墙外侧底板水平部位（放大脚）满做防水。
（2）止水钢板上、下各500mm处满做RG防水加强层。
（3）侧壁、顶板防水做法为RG一布四涂法施工，两道防水层设防。防水层直接施工在剪力墙墙面并延伸至放大脚及砖模挡墙压顶上。
筏板基础放大脚在护壁以外时防水层做法：

防水做法：
据甲方介绍，北侧基础放大脚部位在护壁桩外或距离较近，无作业面进行施工，故构造做法需进行修改，做法如下：
（1）筏板垫层施工结束后，边缘处砌砖砖模挡墙；
（2）筏板垫层上的防水层卷起至砖模挡墙压顶；
（3）防水层施工结束后需进行水泥砂浆保护层施工；
（4）筏板混凝土施工；预埋侧墙钢筋；
（5）侧墙、顶板混凝土施工完毕后；找出砖模挡墙压顶处防水接茬，由接茬部位起做防水层，防水层返至顶板；
（6）侧墙内墙面需进行内防水施工，做法为RG一布四涂；两道防水层设防，防水层返至筏板基层平面、顶板下皮平面各500㎜。
备注：北侧砖模挡墙两侧堵头部位防水层卷起至砖模挡墙外立面；与周边两侧墙面防水层有效搭接。
②桩基础

防水做法：
（1）底板防水做法为一布四涂，两道防水层设防，防水层卷起至桩头立面。
（2）桩头平面涂刷RG-52水泥基渗透结晶型防水涂料，厚度1.0mm。

③集水坑下桩基础防水做法

防水做法：
（1）底板防水做法为一布四涂，两道防水层设防，防水层卷起至桩头立面。
（2）桩头平面涂刷RG-52水泥基渗透结晶型防水涂料，厚度1.0mm。
④穿墙管做法：

防水做法：
穿墙管根与墙面结合部位需做防水加强层，宽度300mm，墙面、管壁各返150mm。

⑤电梯基坑

⑥后浇带

⑦筏板垫层内标高变化处防水做法

⑧顶板转角部位

七、成品保护
※1、底板、挡墙施工完防水层后，按设计要求做防水保护层。
2、严禁在施工好的防水层上打眼凿洞。
3、下道工序必须在防水工程结束24小时后施工。
4、任何踩踏防水层的人都不得穿带钉鞋。
5、如其他工种施工人员破坏防水层，应及时通知我方进行维修，不得直接隐蔽。

八、  各项保证措施
1、质量保证措施
①管理体系：在公司技术质量部门的指导下，建立以项目负责人为首的项目质量管理体系，全面检测每一分项工程的质量等级，确保质量目标的实现。
②技术交底：加强技术管理，认真贯彻学习国家标准规范及各项质量管理制度，建立岗位责任制，熟悉各类施工图纸，组织各班组召开技术交底会，对施工难点和重点进行讲解。
③岗位责任制：质量目标分解，将质量责任层层挂牌，层层落实。由质检员行使质量否决权。
④奖罚制度：将班组优良与合格的工资差距拉大，质量评定按施工面各部位分开进行，实行优质重奖，劣质重罚的方法，最大限度地调动工人的积极性。
⑤材料管理：材料分类码放，做好产品名称及检验状态标识。严格执行各项材料的检验制度，加强原材料进场的质检和施工过程的检查，只有检验状态标识为合格的产品方可使用。不合格的材料不准在工程中使用，并及时做好退场处理。防水材料等都必须有出厂合格证和试验资料。
⑥三检制：质量严格检查，坚持“自检、交接检、专检”三检制。隐蔽工程必须经监理、质监单位验收合格后，方可组织下道工序施工。
⑦质量缺陷处理：在检查验收过程中，如发现防水层有质量缺陷，应组织现场施工人员及时进行补救，以确保防水层的完整性。
2、安全保证措施
①建立安全生产管理体系：项目负责人为本工程项目安全生产、文明施工第一责任人，安全监督员统一抓各项安全生产、文明施工管理措施的落实工作。我司将设立安全员，配合安全监督员的工作。
②明确规章制度：严格执行国家、发包方以及公司的安全生产规章制度，积极宣传安全生产的有关方针、政策、措施，强化职工的安全意识。
③上岗前教育：对全体施工人员进行安全生产教育，考核合格后方可上岗，特殊工种进行专业培训，考试合格后发给操作证书，坚持持证上岗制度。
④正确使用安全“三宝”：进入施工现场必须戴安全帽；高空作业必须系好安全带，特别是在受条件限制只能搭设单排架时，我司在该部位施工前重点对施工人员进行安全交底——安全带与固定物的拉结必须加强检查，并安排安全员进行全程跟踪。
⑤防雨、防雷措施：设专人掌握气象信息，及时作出大风、大雨预报，采取相应技术措施，防止发生事故；禁止在大风、暴雨等恶劣的气候条件下进行施工。
3、文明施工保证措施
①遵守有关市容、场容管理制度，加强现场用水、排污的管理，做到场地整洁，搞好现场清洁卫生。
②进入施工现场的各种机械设备、半成品、原材料等，均须按指定位置，堆放整齐，不得随意乱放，以保证道路畅通。
③对施工人员进行文明教育，做到谁做谁清，工完料清，场地干净。在施工现场产生的各类废弃物，应由仓管人员统一回收处理。
④劳动保护：做好劳动保护，合理安排作息时间，配制施工预备力量。
⑤控制现场噪音：减少对周围环境的干扰。夜间操作按发包方要求进行。
⑥责任包干：施工现场实行分片包干责任制，划分区域，定期检查，将检查成绩与经济效益挂钩，提高职工文明施工的自觉性。
