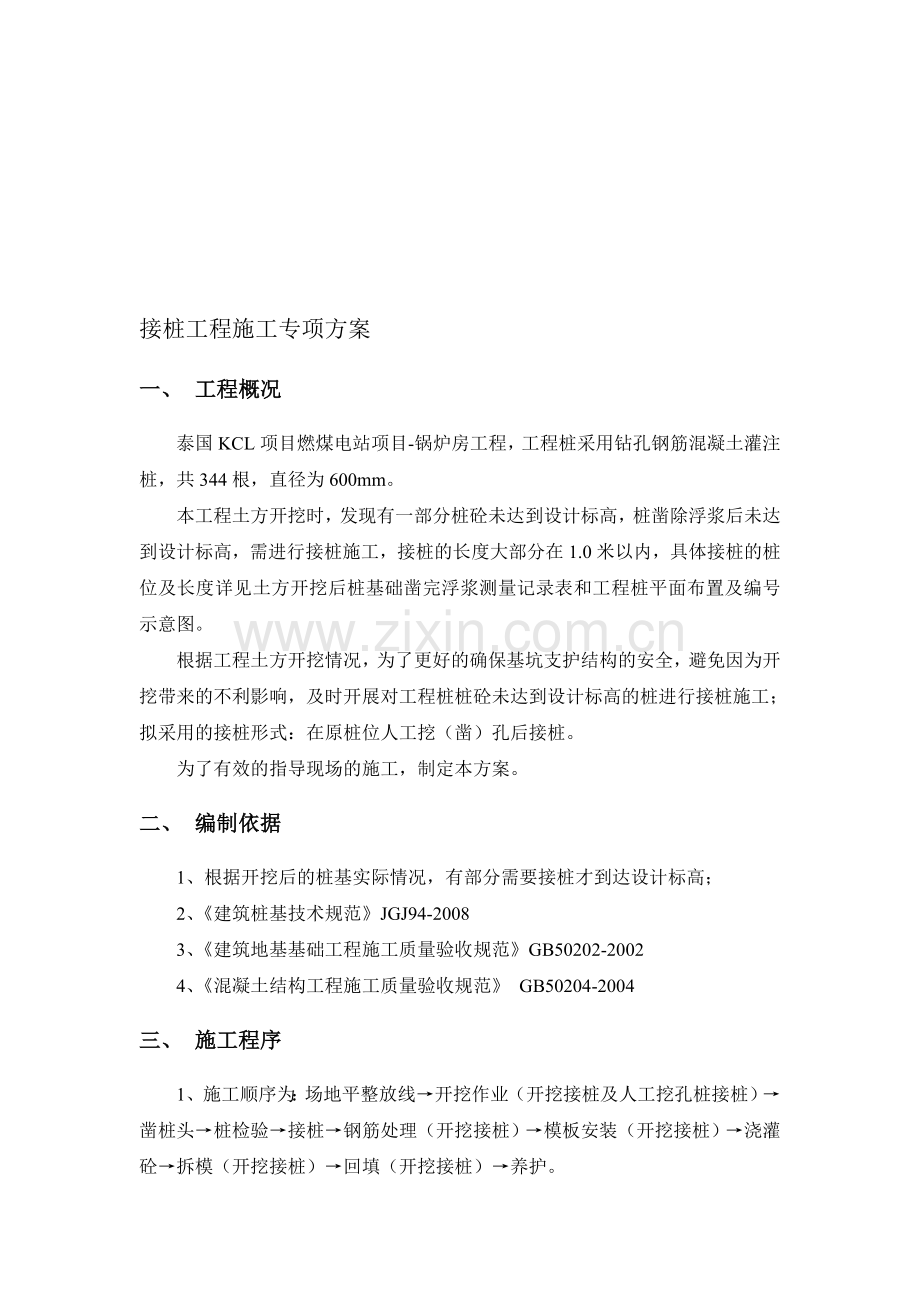

接桩工程施工专项方案
一、 工程概况
泰国KCL项目燃煤电站项目-锅炉房工程，工程桩采用钻孔钢筋混凝土灌注桩，共344根，直径为600mm。
本工程土方开挖时，发现有一部分桩砼未达到设计标高，桩凿除浮浆后未达到设计标高，需进行接桩施工，接桩的长度大部分在1.0米以内，具体接桩的桩位及长度详见土方开挖后桩基础凿完浮浆测量记录表和工程桩平面布置及编号示意图。
根据工程土方开挖情况，为了更好的确保基坑支护结构的安全，避免因为开挖带来的不利影响，及时开展对工程桩桩砼未达到设计标高的桩进行接桩施工；拟采用的接桩形式：在原桩位人工挖（凿）孔后接桩。
为了有效的指导现场的施工，制定本方案。
二、 编制依据
1、 根据开挖后的桩基实际情况，有部分需要接桩才到达设计标高；
2、 《建筑桩基技术规范》JGJ94-2008
3、 《建筑地基基础工程施工质量验收规范》GB50202-2002
4、 《混凝土结构工程施工质量验收规范》 GB50204-2004
三、 施工程序
1、施工顺序为：场地平整放线→开挖作业（开挖接桩及人工挖孔桩接桩）→凿桩头→桩检验→接桩→钢筋处理（开挖接桩）→模板安装（开挖接桩）→浇灌砼→拆模（开挖接桩）→回填（开挖接桩）→养护。

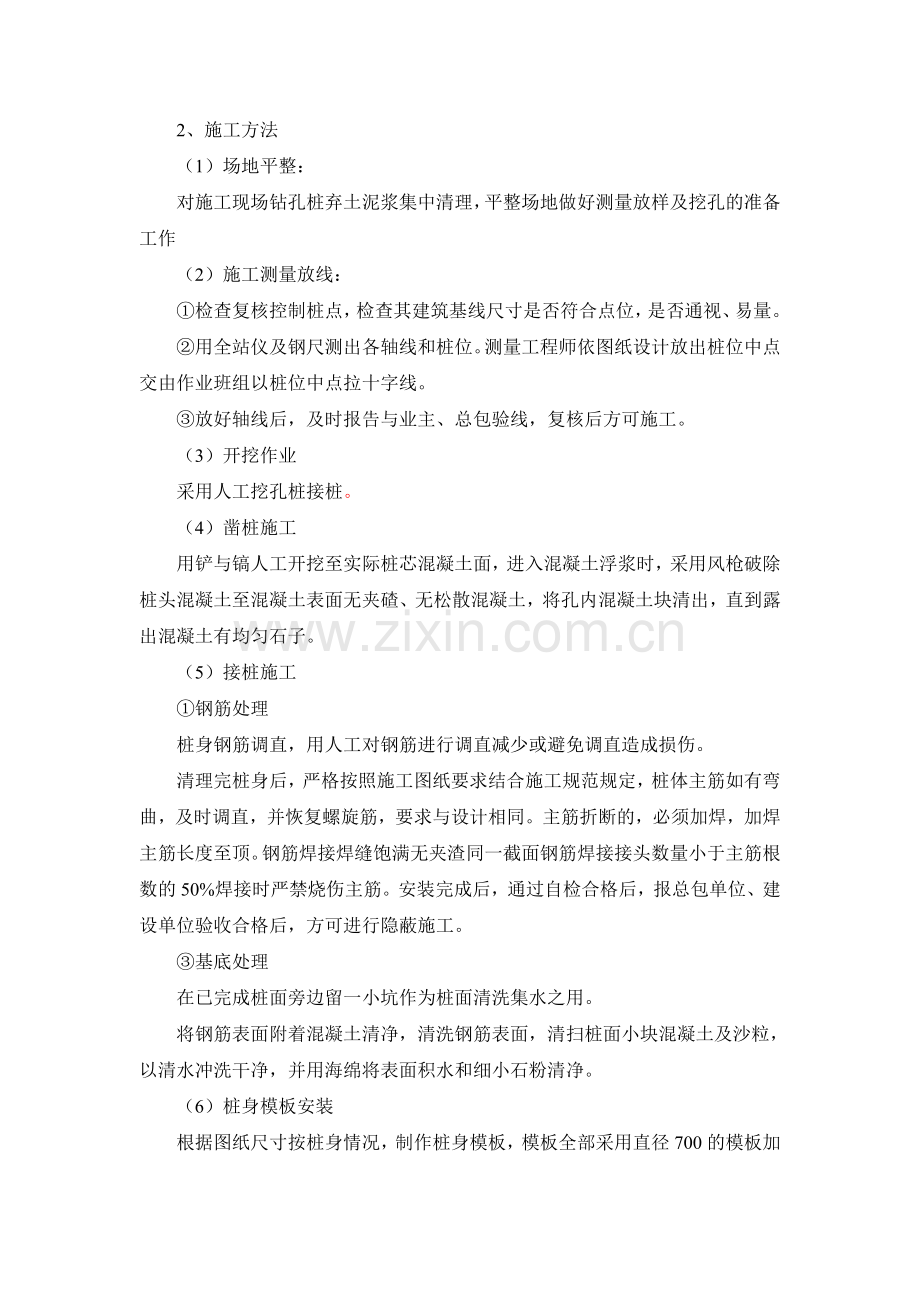

2、施工方法
（1）场地平整：
对施工现场钻孔桩弃土泥浆集中清理，平整场地做好测量放样及挖孔的准备工作
（2）施工测量放线：
①检查复核控制桩点，检查其建筑基线尺寸是否符合点位，是否通视、易量。
②用全站仪及钢尺测出各轴线和桩位。测量工程师依图纸设计放出桩位中点交由作业班组以桩位中点拉十字线。
③放好轴线后，及时报告与业主、总包验线，复核后方可施工。
（3）开挖作业
采用人工挖孔桩接桩。
（4）凿桩施工
用铲与镐人工开挖至实际桩芯混凝土面，进入混凝土浮浆时，采用风枪破除桩头混凝土至混凝土表面无夹碴、无松散混凝土，将孔内混凝土块清出，直到露出混凝土有均匀石子。
（5）接桩施工
①钢筋处理
桩身钢筋调直，用人工对钢筋进行调直减少或避免调直造成损伤。
清理完桩身后，严格按照施工图纸要求结合施工规范规定，桩体主筋如有弯曲，及时调直，并恢复螺旋筋，要求与设计相同。主筋折断的，必须加焊，加焊主筋长度至顶。钢筋焊接焊缝饱满无夹渣同一截面钢筋焊接接头数量小于主筋根数的50%焊接时严禁烧伤主筋。安装完成后，通过自检合格后，报总包单位、建设单位验收合格后，方可进行隐蔽施工。
③基底处理
在已完成桩面旁边留一小坑作为桩面清洗集水之用。
将钢筋表面附着混凝土清净，清洗钢筋表面，清扫桩面小块混凝土及沙粒，以清水冲洗干净，并用海绵将表面积水和细小石粉清净。
（6）桩身模板安装
根据图纸尺寸按桩身情况，制作桩身模板，模板全部采用直径700的模板加固。
（7）桩身砼浇灌
①桩芯混凝土强度等级提高为C35，坍落度控制在16～20cm之间。
②每层浇注混凝土厚度为30cm，采用插入式振动器，上层混凝土振捣插入下层混凝土内10cm。
③桩芯砼浇灌过程中，桩芯砼必须一次性浇灌完成（桩面清洗、涂刷高浓度水泥浆二遍、混凝土浇筑）。
④桩芯浇灌完成应严格控制每根桩顶标高。混凝土面标高高于设计承台底标高至少150mm，承台施工时将灌注桩表面凿平至设计标高。
（8）混凝土养护措施
①浇筑完毕后（回填土前）12小时内对其进行浇水养护，每天不少于浇水三次。
②拆除模板后，同时回填土砂石或石屑（石粉），自然湿度养护混凝土。
四、质量保证措施
1、选用技术熟练的浇筑工人进行接桩施工；
2、拟在浇筑砼施工前先用高浓度水泥浆均匀涂刷底层桩面二遍后，同时进行接桩混凝土浇筑。
3、原桩芯混凝土强度等级设计为C30，为确保提前进行接桩部分的施工质量，我司拟将接桩部位混凝土的强度等级提高为C35，进行浇筑接桩施工。
4、保持桩头孔内清洁，防止杂物进入，经检查验收后，再进行相关的浇筑工作。
5、基坑开挖完成后底部必须夯击密实，保证模板不下沉。
6、浇筑混凝土前必须保证桩头顶面干净，无碎渣、尘土。
7、浇筑混凝土前必须在桩头顶面洒水，保证桩头湿润。
8、模板安装完成后必须检查模板的垂直度，保证接桩竖直。作业时检查护筒的牢固程度，保证施工参数符合要求。
9、详细真实地进行施工记录。
五、安全保证措施
1、孔口弃土应堆放在孔口2m以外，防止静载造成孔壁坍塌，作业人员必须配戴安全帽，防止坠物伤人。
2、施工间歇时，对孔口进行围护或加盖处理，并设明显标识防止人员坠落造成伤亡。

土方开挖后桩基础凿完浮浆测量记录表
桩号
桩径（mm）
桩顶标高（m）
接桩长度（m）
备注
设计
实测
