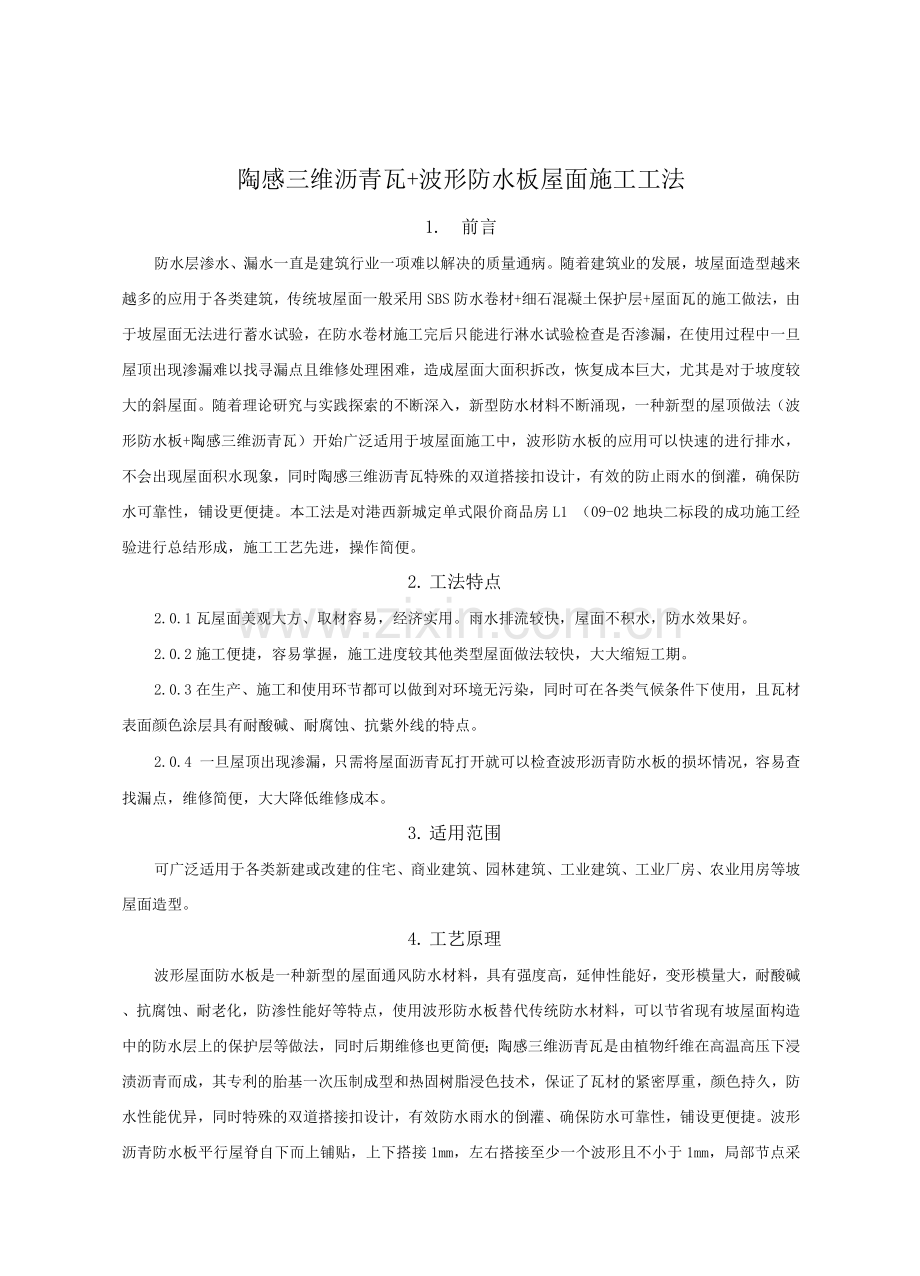

陶感三维沥青瓦+波形防水板屋面施工工法
1. 前言
防水层渗水、漏水一直是建筑行业一项难以解决的质量通病。随着建筑业的发展，坡屋面造型越来越多的应用于各类建筑，传统坡屋面一般采用SBS防水卷材+细石混凝土保护层+屋面瓦的施工做法，由于坡屋面无法进行蓄水试验，在防水卷材施工完后只能进行淋水试验检查是否渗漏，在使用过程中一旦屋顶出现渗漏难以找寻漏点且维修处理困难，造成屋面大面积拆改，恢复成本巨大，尤其是对于坡度较大的斜屋面。随着理论研究与实践探索的不断深入，新型防水材料不断涌现，一种新型的屋顶做法（波形防水板+陶感三维沥青瓦）开始广泛适用于坡屋面施工中，波形防水板的应用可以快速的进行排水，不会出现屋面积水现象，同时陶感三维沥青瓦特殊的双道搭接扣设计，有效的防止雨水的倒灌，确保防水可靠性，铺设更便捷。本工法是对港西新城定单式限价商品房L1 （09-02地块二标段的成功施工经验进行总结形成，施工工艺先进，操作简便。
2. 工法特点
2.0.1瓦屋面美观大方、取材容易，经济实用。雨水排流较快，屋面不积水，防水效果好。
2.0.2施工便捷，容易掌握，施工进度较其他类型屋面做法较快，大大缩短工期。
2.0.3在生产、施工和使用环节都可以做到对环境无污染，同时可在各类气候条件下使用，且瓦材表面颜色涂层具有耐酸碱、耐腐蚀、抗紫外线的特点。
2.0.4 一旦屋顶出现渗漏，只需将屋面沥青瓦打开就可以检查波形沥青防水板的损坏情况，容易查找漏点，维修简便，大大降低维修成本。
3. 适用范围
可广泛适用于各类新建或改建的住宅、商业建筑、园林建筑、工业建筑、工业厂房、农业用房等坡屋面造型。
4. 工艺原理
波形屋面防水板是一种新型的屋面通风防水材料，具有强度高，延伸性能好，变形模量大，耐酸碱、抗腐蚀、耐老化，防渗性能好等特点，使用波形防水板替代传统防水材料，可以节省现有坡屋面构造中的防水层上的保护层等做法，同时后期维修也更简便；陶感三维沥青瓦是由植物纤维在高温高压下浸渍沥青而成，其专利的胎基一次压制成型和热固树脂浸色技术，保证了瓦材的紧密厚重，颜色持久，防水性能优异，同时特殊的双道搭接扣设计，有效防水雨水的倒灌、确保防水可靠性，铺设更便捷。波形沥青防水板平行屋脊自下而上铺贴，上下搭接1mm，左右搭接至少一个波形且不小于1mm，局部节点采用3mm厚SBS防水卷材辅助施工。挂瓦条间距应根据瓦尺寸和屋面坡长计算确定，固定钉应从防水板波峰固定至持钉层上。铺设沥青瓦前应按线铺设，应在斜屋脊的屋檐处开始铺设并向上直到正脊，斜屋脊铺设完成后再铺设正脊，上下搭接长度不小于1mm，水平搭接宽度至少一个波形且不小于1mm，采用带有防水帽的专用固定钉进行固定于挂瓦条上，固定点9-12个/m2。
5. 施工工艺流程及操作要点

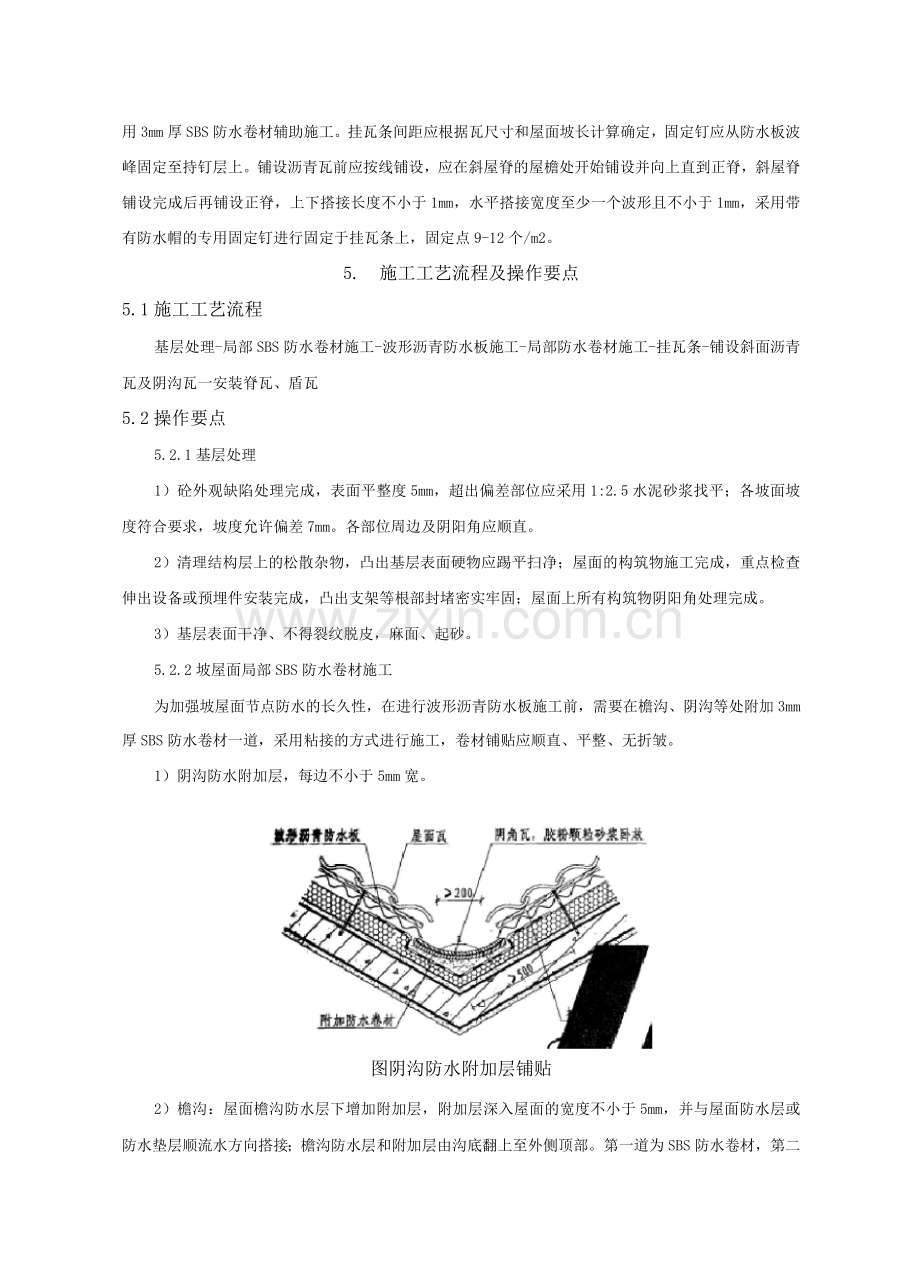

5.1施工工艺流程
基层处理-局部SBS防水卷材施工-波形沥青防水板施工-局部防水卷材施工-挂瓦条-铺设斜面沥青瓦及阴沟瓦一安装脊瓦、盾瓦
5.2操作要点
5.2.1基层处理
1）砼外观缺陷处理完成，表面平整度5mm，超出偏差部位应采用1:2.5水泥砂浆找平；各坡面坡度符合要求，坡度允许偏差7mm。各部位周边及阴阳角应顺直。
2）清理结构层上的松散杂物，凸出基层表面硬物应踢平扫净；屋面的构筑物施工完成，重点检查伸出设备或预埋件安装完成，凸出支架等根部封堵密实牢固；屋面上所有构筑物阴阳角处理完成。
3）基层表面干净、不得裂纹脱皮，麻面、起砂。
5.2.2坡屋面局部SBS防水卷材施工
为加强坡屋面节点防水的长久性，在进行波形沥青防水板施工前，需要在檐沟、阴沟等处附加3mm厚SBS防水卷材一道，采用粘接的方式进行施工，卷材铺贴应顺直、平整、无折皱。
1）阴沟防水附加层，每边不小于5mm宽。

图阴沟防水附加层铺贴
2）檐沟：屋面檐沟防水层下增加附加层，附加层深入屋面的宽度不小于5mm，并与屋面防水层或防水垫层顺流水方向搭接；檐沟防水层和附加层由沟底翻上至外侧顶部。第一道为SBS防水卷材，第二道为带岩片SBS防水卷材，檐沟做法示意图如下:

图檐沟做法
5.2.3波形沥青防水板施工
1）铺设波形沥青防水板的基层应干净、干燥。
2）铺设波形沥青防水板，应平行屋脊自下而上铺贴。平行屋脊方向的搭接应顺流水方向，垂直屋脊方向的搭接宜顺年最大频率风向；搭接缝应交错排列不要形成通缝，错开1/3或1/2片宽度为好。
3）铺设防水板的最小搭接宽度：上下搭接1mm，左右搭接至少一个波形且不小于1mm。搭接宽度无负偏差。防水板末端应伸入檐沟20mm。
4）波形沥青防水板铺设遇到阴沟、烟道等时，要采用电动切割机弹线切割，保证切割断面顺直度。如果在大风天气或者防水板施工完毕后不能及时进行挂瓦条施工的情况下，为防止防水板滑落吹落，需进行临时固定，固定件数量以防水板不脱落为标准，固定件应从防水板波峰固定至混凝土持钉层上。
5）施工完成后注意成品保护。
6）防水板施工示意图：

图防水板施工图
5.2.4局部卷材防水施工
为了保证波形沥青防水板铺设完成后部分节点的防水效果，需在屋脊及烟道处等附加3mm厚SBS防水卷材，采用粘接及空铺相结合的方式进行施工，卷材铺贴应顺直、平整、无折皱。
1）正脊处防水附加层空铺，每侧不小于250mm。

图正脊处防水附加层铺贴
2）烟道处防水附加层
烟道两侧与背水面横向搭接不小于150mm，迎水面不小于5mm。迎水面卷材底部附加防水
板。附加层贴两层3mmSBS，外侧粘贴保温板时，在防水卷材立面宽度范围以上加钉子固定。

图烟道处防水附加层
烟道迎水面加盖防水板，形成上下两层防水板中间夹防水卷材的构造，且上层防水板与烟道
立面需留1mm空隙。

图烟道迎水面加盖防水板
5.2.5挂瓦条
波形沥青防水板铺设完成后，使用8膨胀螺栓将挂瓦条及波形沥青防水板固定于混凝土面层上，为后续沥青瓦的铺设做好准备。
1）钉挂瓦条时（规格：30mmx25mm木质挂瓦条），应拉通线。挂瓦条间距应根据瓦尺寸和屋面坡长计算确定，挂瓦条应铺钉牢固、平整、上棱拉成一直线。
2）使用挂瓦条前，要先用冷底子油净涂均匀，不透底且不粘手时，再进行屋面挂瓦条的安装。
3）屋面挂瓦条间距为32cm，靠近屋脊处采用40mmx20mm方管代替木挂瓦条（用于屋顶避雷连接），方管间距为32cm，距屋脊20cm。檐第一根挂瓦条应保证瓦头出檐 50-70mm;屋脊两坡最上面的一根挂瓦条，应保证脊瓦与坡面瓦上的搭盖宽度不小于40mm;钉帽条或封檐板时，均应高出挂瓦条20-30mm。
4）挂瓦条采用 膨胀螺栓固定在混凝土持钉层上，膨胀螺栓必须钉在防水板波峰，进入混凝土持钉层不小于20mm。如钉孔位置打偏，务必拔出，在相邻的波峰重新打孔，并将打偏的钉孔用自粘卷材密封好确保不会漏水，固定间距40-50cm。
5）在挂瓦条上钻孔时使用木间隔条以固定两根挂瓦条之间的间距。使用电钻打孔时，脚踩挂瓦条避免移动，尽可能使钻头与屋面垂直，以保证螺栓钉下去后，不会使挂瓦条产生位移。同时根据膨胀螺栓的长度，在钻头处做标记，以保证钻孔深度与螺栓长度一致。

图挂瓦条示意图
5.2.6铺设沥青瓦
1）沥青瓦的施工环境5-35P。
2）铺设前应在屋面弹出水平及垂直基准线，按线铺设。
3）应在斜屋脊的屋檐处开始铺设并向上直到正脊。斜屋脊铺设完成后再铺设正脊，从常年的主导风向的下风侧开始铺设。应在屋脊处弯折立墙瓦，并将其两侧固定，用沥青基胶材料涂盖钉帽。
4）沥青波形瓦，上下搭接长度不小于1mm，水平搭接宽度至少一个波形且不小于1mm，固定点9-12个/m2。
5）铺设沥青瓦采用带有防水帽的专用固定钉固定。在沥青瓦上钉固定钉时，应将钉垂直钉入持钉层内；固定钉穿入持钉层的深度不应小于20mm。
6）每张屋脊瓦片的两侧应各采用一颗固定钉固定，固定钉距离侧边宜为25mm。
5.2.7其它细部构造
1）避雷带做法：
镀样扁钦.专用朗斜固定到方管上
40miiX20flira方管连槎
!派*?如方管，代舀挂挖条
靠近屋奇处的一•根方管不用固定
图屋脊部位避雷带示意图
10哑*20™）方管•代替挂瓦条
混链土基层

2）坡屋面出挑处:
图阴沟部位避雷带示意图

辿M舸w；溥UU
1：3局牌热
期IT•打」毛汗松
竹醍眦侦阀
3633
也描平蠢魂
'好
.疏'伽皿k.••:麹3
y用0伽郊SBS：M晋护间琳&£上
将瓦希务-毗2砌为2丽》柢狷-7械;^处
壹卜|1 皓机袈式渐-憾曜
够三顺甑
3025mm 枕:':盘
图坡屋面出挑处节点做法示意图
3）电梯屋面与斜屋面交接处:
通一咒'钱匪点蜘碓C御理谁七

图电梯屋面与斜屋面交接处节点做法示意图
4）坡屋面檐处:

图坡屋面檐做法示意图
6. 材料与设备
6.1主要材料
表6.1主要材料要求
主要材料名称
规格
使用部位或具体要求
盖瓦及封头
长 1060mm宽 194mm
用于屋面正、斜屋脊部位，施工方向为逆当地主导风向，使用双道搭接扣进行搭接。
盾瓦
长 1020mm宽 140mm
用于屋面正脊部位或瓦面与立墙交接处的泛水处理。
檐瓦
长 1040mm宽 105mm
用于屋面侧檐部位，左右通用。
脊瓦与阴沟瓦
长 9mm
宽 5mm
在安装脊瓦时，施工方向为逆当地主导风向，翼展的搭接尺寸为125mm。在屋脊处需安装附加挂瓦条。
专用钢钉
前端为自攻钻尾，钉帽为防水防锈的尼龙材质
具有安装准确、速度快、牢固耐用的特点，用于固定沥青瓦。
专用混凝土钉
8塑料膨胀螺栓
用于固定挂瓦条及波形沥青防水板
防水板
20*1010mm
用于混凝土结构面层
挂瓦条
30*25mm
用于防水板之上固定沥青瓦
冷底子油

用于浸泡挂瓦条及防水卷材基层处理
防水卷材
3 mm厚
用于泛水部位的节点处理

6.2主要机具
表6.2 主要机具表
序号
机械设备及工具名称
用途
1
小平铲、扫帚
清理基层
2
滚动刷
涂刷冷底子油
3
喷灯
局部热熔卷材用
4
壁纸刀
裁剪卷材用
5
卷尺
度量尺寸用
6
线绳
放线
7
电钻
用于打孔安装
8
锤子
敲钉子固定挂瓦条及沥青瓦
9
手提切割机
切割瓦片
10
干粉灭火器
消防设施

7. 质量控制
7.1执行规范标准
《波形沥青防水板、彩色波形沥青瓦建筑防水构造》(图集号：津11SJ808 )
《建筑工程施工质量验收统一标准》(GB503-2013)
《弹性体改性沥青防水卷材》(GB18242-28)
《屋面工程质量验收规范》(GB50207-2012)
7.2质量保证措施
7.2.1SBS防水卷材、波形沥青防水板、陶感三维沥青瓦等必须按照设计及有关标准要求选用，具有合格的出厂证明，其中防水卷材需取样复试合格后方可使用。
7.2.2施工前编制合理的施工方案并经监理及建设单位审批，对进场施工人员进行详细的施工技术交底，明确施工要点及质量标准。
7.2.3局部附加防水卷材粘贴必须牢固，不得有空鼓、翘边等现象，附加防水卷材施工完毕验收合格后方可进入下道工序。
7.2.4对测量工作进行严格控制，确保测量定位、检测准确。
7.2.5波形沥青防水板及挂瓦条打孔固定时，严格控制打孔位置及打孔深度，避免打偏。
7.2.6陶感三维沥青瓦铺设必须带线铺设，切割必须采用电动切割工具进行切割保证其边角齐整。
7.2.7屋面上瓦，要做到有序有计划上瓦，放置位置应合理均匀分布，便于操作，同时在操
作中应进行二次选瓦，不准次瓦上屋面使用
8. 安全措施
8.0.1进入施工现场必须按规定佩戴安全帽，高空边缘作业必须按规定拴挂安全带或安全绳，并检查外防护设施是否安区可靠。
8.0.2施工用电必须遵守《施工现场临时用电安全技术规范》，使用的电动工具必须配备“三级配电两级保护”，“一机一闸一漏一箱”，并由专职电工负责拆装。
8.0.3防水材料进场后，存放在原理火源的地点，专库存放，设置严禁烟火警告标志，配备灭火器材。其它材料集中堆放于专用库房内，并设专人看管。
8.0.4屋面防水卷材施工采用热熔粘结，使用喷灯明火操作时，必须严格执行动火制度，同时设置防火警示标识，配备灭火器材。
8.0.5屋面工程施工中，材料堆放破屋面等坡处时，应分散堆放，有防止下滑措施，杂物以及剩余物料严禁从屋面直接向下抛掷。
8.0.6当天施工结束后，将剩余易燃材料及喷灯等及时入库，不得随意放置。
8.0.7波形沥青防水板及陶感三维沥青瓦裁边等切割作业，作业人员要带好防护用品。
9. 环保措施
9.0.1所选各种材料符合环保要求，并有合格证和检测报告。
9.0.2节约能源和资源，减少废弃物的产生，控制原材料选取，减少对环境的影响，对有毒、有害的废弃物进行管理，并妥善处理做好记录。
9.0.3施工完毕，剩余材料不得到处乱扔，保持施工环境的整洁，做到工完场清。
9.0.4对波形沥青防水板及陶感三维沥青瓦切割采用带水切割，严禁干割，有利于降低噪音，也可避免粉尘飞扬，污染环境。
1、基层清理

2、局部防水卷材施工（一）

3、局部防水卷材施工（二）

4、波形防水板铺设、挂瓦条（一）

5、波形防水板铺设、挂瓦条（二）

6、陶感三维沥青瓦屋面平瓦铺设

7、陶感三维沥青瓦屋面正脊瓦铺设

8、陶感三维沥青瓦屋面盾瓦铺设
