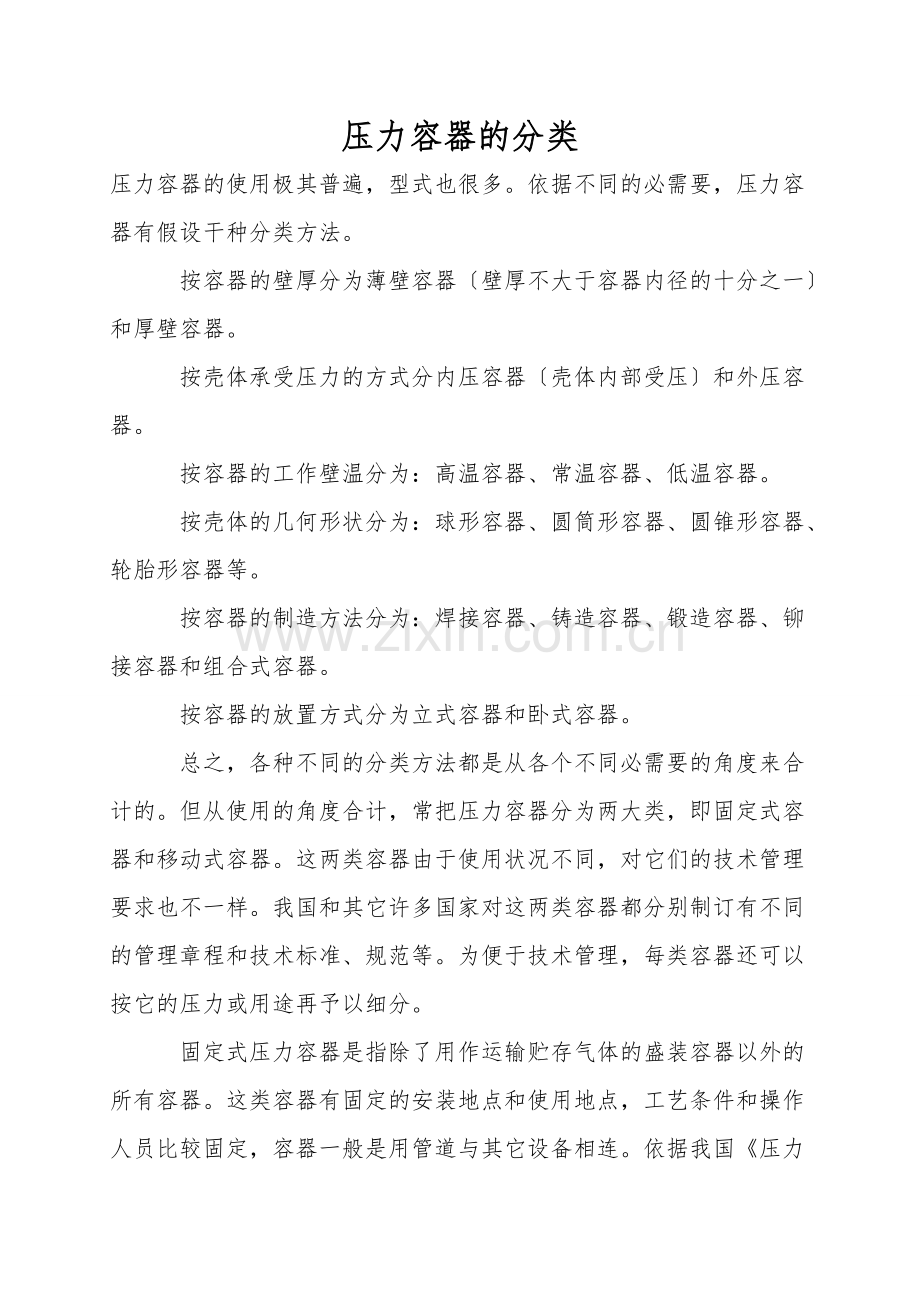

压力容器的分类
压力容器的使用极其普遍,型式也很多。依据不同的必需要,压力容器有假设干种分类方法。
按容器的壁厚分为薄壁容器〔壁厚不大于容器内径的十分之一〕和厚壁容器。
按壳体承受压力的方式分内压容器〔壳体内部受压〕和外压容器。
按容器的工作壁温分为:高温容器、常温容器、低温容器。
按壳体的几何形状分为:球形容器、圆筒形容器、圆锥形容器、轮胎形容器等。
按容器的制造方法分为:焊接容器、铸造容器、锻造容器、铆接容器和组合式容器。
按容器的放置方式分为立式容器和卧式容器。
总之,各种不同的分类方法都是从各个不同必需要的角度来合计的。但从使用的角度合计,常把压力容器分为两大类,即固定式容器和移动式容器。这两类容器由于使用状况不同,对它们的技术管理要求也不一样。我国和其它许多国家对这两类容器都分别制订有不同的管理章程和技术标准、规范等。为便于技术管理,每类容器还可以按它的压力或用途再予以细分。

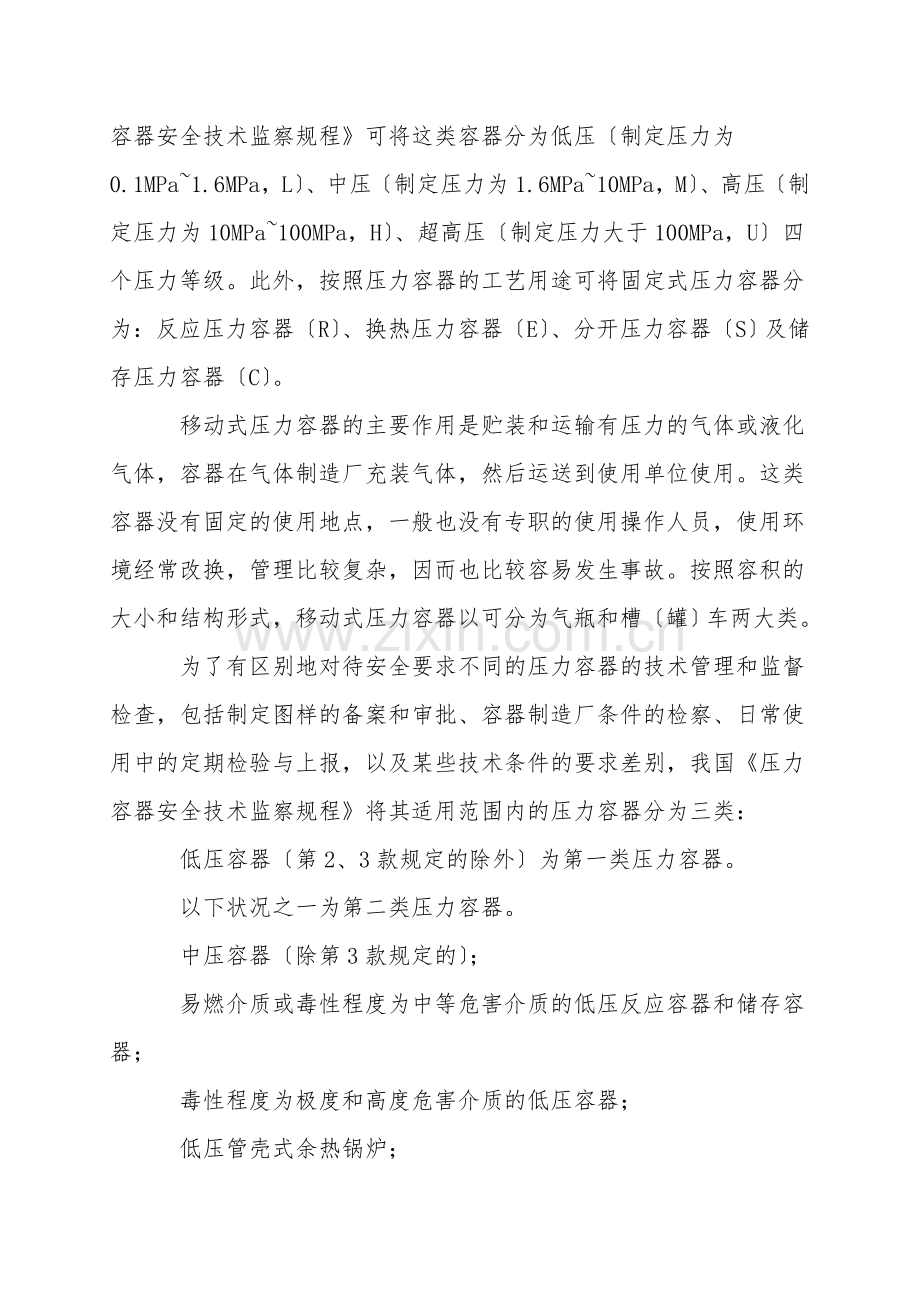

固定式压力容器是指除了用作运输贮存气体的盛装容器以外的所有容器。这类容器有固定的安装地点和使用地点,工艺条件和操作人员比较固定,容器一般是用管道与其它设备相连。依据我国《压力容器安全技术监察规程》可将这类容器分为低压〔制定压力为0.1MPa~1.6MPa,L〕、中压〔制定压力为1.6MPa~10MPa,M〕、高压〔制定压力为10MPa~100MPa,H〕、超高压〔制定压力大于100MPa,U〕四个压力等级。此外,按照压力容器的工艺用途可将固定式压力容器分为:反应压力容器〔R〕、换热压力容器〔E〕、分开压力容器〔S〕及储存压力容器〔C〕。
移动式压力容器的主要作用是贮装和运输有压力的气体或液化气体,容器在气体制造厂充装气体,然后运送到使用单位使用。这类容器没有固定的使用地点,一般也没有专职的使用操作人员,使用环境经常改换,管理比较复杂,因而也比较容易发生事故。按照容积的大小和结构形式,移动式压力容器以可分为气瓶和槽〔罐〕车两大类。
为了有区别地对待安全要求不同的压力容器的技术管理和监督检查,包括制定图样的备案和审批、容器制造厂条件的检察、日常使用中的定期检验与上报,以及某些技术条件的要求差别,我国《压力容器安全技术监察规程》将其适用范围内的压力容器分为三类:
低压容器〔第2、3款规定的除外〕为第一类压力容器。
以下状况之一为第二类压力容器。
中压容器〔除第3款规定的〕;
易燃介质或毒性程度为中等危害介质的低压反应容器和储存容器;
毒性程度为极度和高度危害介质的低压容器;
低压管壳式余热锅炉;

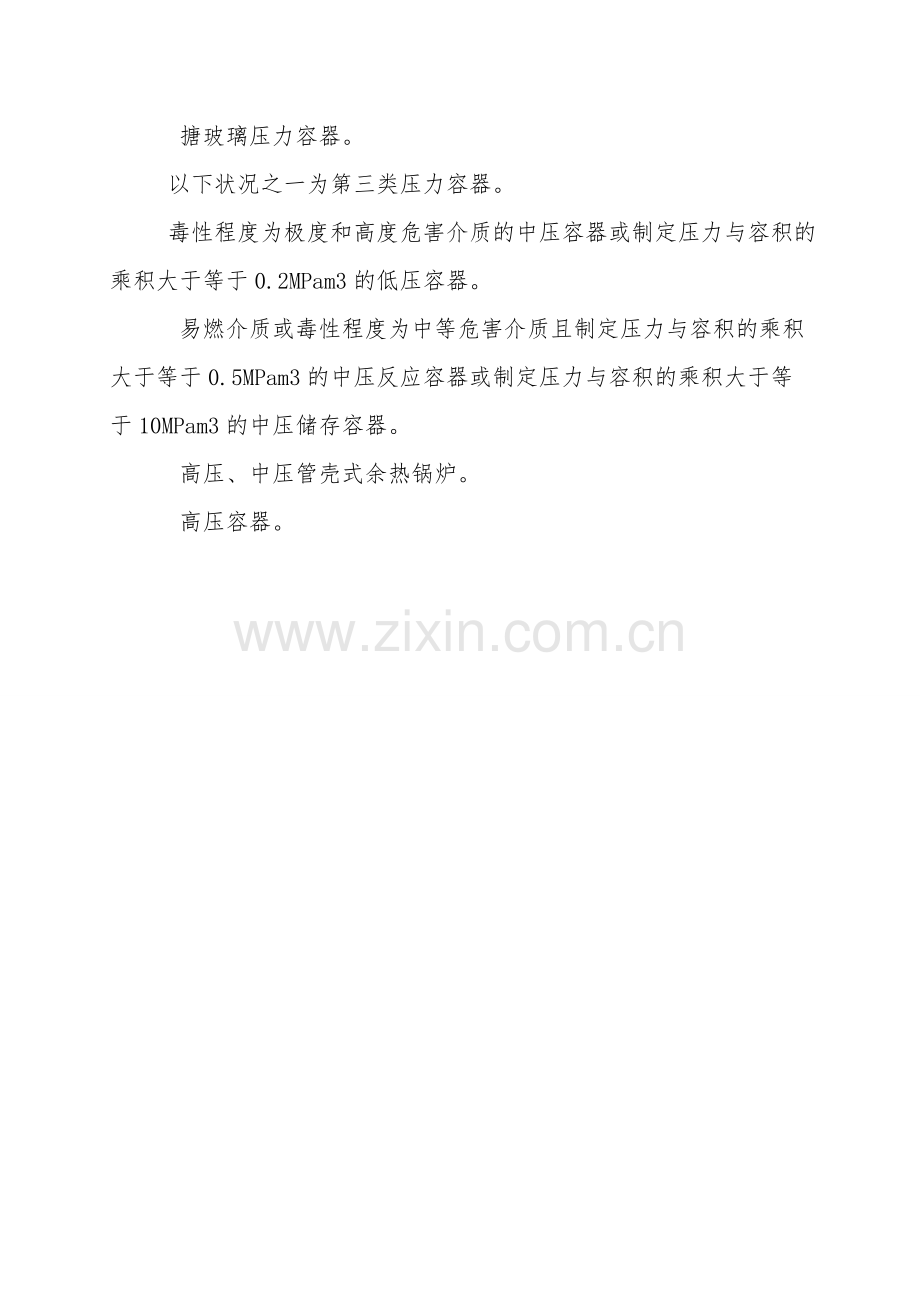

搪玻璃压力容器。
以下状况之一为第三类压力容器。
毒性程度为极度和高度危害介质的中压容器或制定压力与容积的乘积大于等于0.2MPam3的低压容器。
易燃介质或毒性程度为中等危害介质且制定压力与容积的乘积大于等于0.5MPam3的中压反应容器或制定压力与容积的乘积大于等于10MPam3的中压储存容器。
高压、中压管壳式余热锅炉。
高压容器。
