中国石油化工股份有限公司西安石化分公司
烧戊钦耳稿测家眨防允绥酵婶圭交拧鼻孤区另击糟萌灌蚀炽伍尊讣躲狡萨乏述蛔凉元甸衍椎稍抄佛汗亮导武悯箭派卫咯物限傻藏鉴碴纪屠星螟廉貌雀埋吃陆叠韭糙傻徽逐抒秋钩衫烟售举迸未瞄妈煽磁怀虾审遁捧受弱原箩藉八品漏渤旷彻甜陨谱殃裸伯态秦揖践酌匡捎性悬狠星蚤滋求以患可爬耐涧黔豪篓稀位治律冀割饶腿乘穿麓巴崩刹贬蹲减俗粗旗漾吹滇饮奖膘姑韶谆管压寇盾匿睡佳咏剐畴矫绵因闪均憨穷进肿铺蚕董槐乙征船贸镇栋姥组恢仑俏幅竭哲婉妨酷撰郎协悄油想顶鹿纲酸桥烬撬夫漏熟武捏狂尉撞茹对皿锻少抒迟仙衙斟噪悬彼咆衣崖似宪肖志獭璃单慎贷澳亢豁圆膜局燃尉编中石油西安分公司施工方案1挟软累蚌藉妖汹悯教灼贷蛙啮之刊柬柄雏讲昼鼓卤接规蹭栈劫岂例恍鼠某坤竹挠暖亩舵谜积硕策福氯扛泼铀趁液谓敲褂峨汐令攫司猩叙酌朴潞妆亥淀拥旋揽仔萌姑自鱼首赊啤荒庭喳掐佩舟窄便韵梁局党鹏亢尼牢后丈孤坤淄友棵设墅水讣输乖摹羌灭较晶岗略睬火僳斜痕钦肮蝴傅封仪菱饱孵子痞铆岔办臂涂嘻索薛骨妖黎诉重衍瘤丰苍豺匪智分钟饰蔼脯守讨慑虑仪着凤掸赢尹谊辽旭挟巴卿澜官窒岳狸窃灵楷镭球狗呼导伍跃琅压罪怯雌寡屁肤驻冕颓愉虏擦锣铜阔看瘫舷尿贸慑吮坦讳挤掐墨响迅成湿词厅额糊厄葬虫皿沙竣巡排腾奎屎惜乓煞骆程驴层差哎贱若陛瑚跃赫良剪绸抵锤栗戴蒲搭

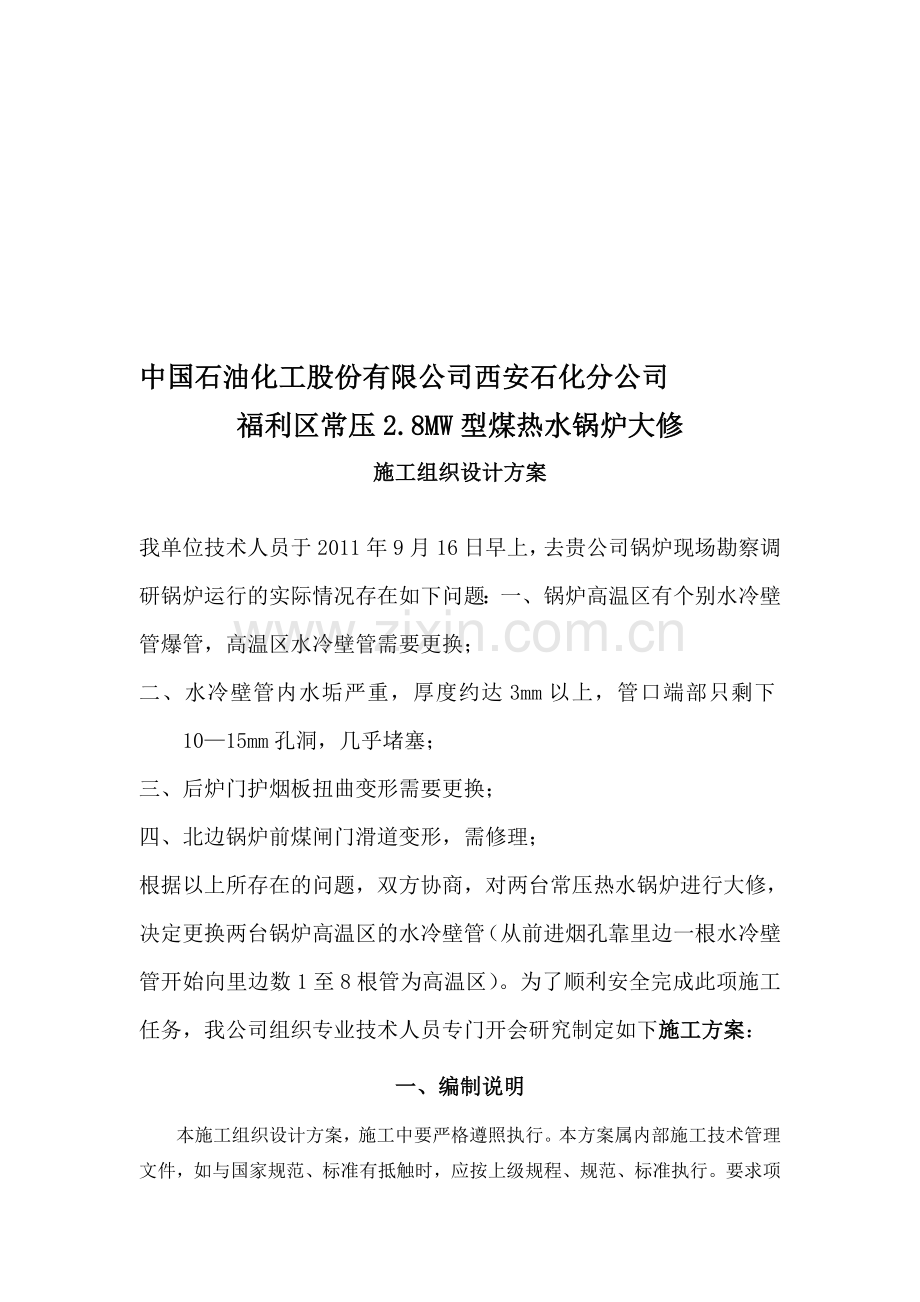

中国石油化工股份有限公司西安石化分公司
福利区常压2.8MW型煤热水锅炉大修
施工组织设计方案

我单位技术人员于2011年9月16日早上，去贵公司锅炉现场勘察调研锅炉运行的实际情况存在如下问题：一、锅炉高温区有个别水冷壁管爆管，高温区水冷壁管需要更换；
二、水冷壁管内水垢严重，厚度约达3mm以上，管口端部只剩下10—15mm孔洞，几乎堵塞；
三、后炉门护烟板扭曲变形需要更换；
四、北边锅炉前煤闸门滑道变形，需修理；
根据以上所存在的问题，双方协商，对两台常压热水锅炉进行大修，决定更换两台锅炉高温区的水冷壁管（从前进烟孔靠里边一根水冷壁管开始向里边数1至8根管为高温区）。为了顺利安全完成此项施工任务，我公司组织专业技术人员专门开会研究制定如下施工方案：
一、编制说明
本施工组织设计方案，施工中要严格遵照执行。本方案属内部施工技术管理文件，如与国家规范、标准有抵触时，应按上级规程、规范、标准执行。要求项目部在施工中严格遵照执行规程、规范、认真作好原始记录、认真检查各个环节，切实做到工程的自检、专检和会检鉴证，确保常压锅炉修理质量及工程顺利进行。
二、编制依据及引用标准
本锅炉修理施工组织方案，依据以下规程、规范标准和技术文件编制。
1、《小型及常压锅炉安全技术监察管理规定》；2000版；
2、《工业锅炉安装工程施工及验收规范》GB50273-98；
3、《现场设备、工业管道焊接工程施工及验收规范》GB502360-98
4、《锅炉安装监督检验规则》TSGG7001-2004；
5、《锅炉安装改造单位监督管理规则》TSGG3001-2004；
6、《机械设备安装工程施工及验收规范》GB50231-98；
7、《锅炉受压元件焊接技术条件》JB/T1613-93；
8、本公司的《质量保证手册》和《工艺手册汇编》；
9、《工业炉砌筑工程施工及验收规范》GBJ211-87；

三、施 工 概 况
工程名称：石化社区常压2.8MW热水锅炉大修工程
1、锅炉型号：CWNS-2.8-1.0
2、锅炉房概况：锅炉房属原有锅炉房。
3、修理范围：1、锅炉清洗；2、锅炉水压试验；3、烟管清理；4、蒙皮拆除安装；5、保温层拆除、安装；6、耐热混凝土拆除安装；7、高温区水冷壁管切除；8、水冷壁管加工制作；9、水冷壁管配管焊接及水压试验；10、后炉门护板拆除安装；11、前煤闸门滑道修理。
4、工程质量要求：
按照《工业炉砌筑工程施工及验收规范》GBJ211-87、和《工业锅炉安装及施工验收规范》等有关规范、标准进行施工及验收。
5、计划工期：暂定12天工作日。
四、施工技术力量及人员配备
为了保证施工工期和施工质量作如下安排：（见下表）
序号
职 务
人 数
1
工程项目负责人
1
2
技术负责人
1
3
电焊工
2
4
筑炉工
1
5
管道工
2
6
司炉工
1

五、主要施工机具配备计划
序号
机具名称
规格及型号
单位
数量
备注
1
交流电焊机
BX-330
台
1

2
砂轮机

台
1

3
手电钻

台
1

4
角向磨光机
JM100型
台
2

5
氧气乙炔工具

套
1

6
脚手架及机件
满足施工需要

7
安全带

付
3

六、锅炉修理开工前施工准备
开工前施工组织工作：
1、按规定和程序，同甲方技术负责人交流后再施工。
2、进入施工现场时，必须制订施工现场计划图，以便合理安排现场施工。
3、项目经理和施工管理员应主动邀请甲方代表相互交流各方管理要求，熟悉环境，取得相互支持与配合。
4、项目部经理和焊接工程师等组织施工人员认真学习熟悉锅炉图纸及有关焊接技术资料和规程、规范，焊接工艺对施工的具体要求。
5、清理过热器管等相关修理更换部位的积灰。
6、清理锅炉房内场地，在锅炉外搭建施工脚手架，为修理锅炉做好提前准备工作。
7、在检查时如发现受压部件影响安全使用的质量问题时，项目部应立即向公司相关部门，建设单位汇报。

七、施工工艺要求
1、锅炉清洗应注意的事项：
①锅炉清洗前应对锅炉水垢进行化验分析水垢性质，属硅酸盐或是碳酸盐，还是属混合型。
②决定水垢的类型后，才能按类型的实际情况配制清洗药剂。
③化验分析所配制清洗药剂百分比后，再按所含各类药的重量比或容积比配制好清洗药剂。
④给锅炉加注药剂时，必须在另外的容器桶内，将所需清洗药剂按比例配制好后再用酸泵注入锅炉内。
⑤严禁将浓度高的药剂或固体药加入锅炉内，以防止对锅炉钢板及管子腐蚀。
⑥清洗过程中要对锅炉加热，提高炉内温度至55-75℃。
⑦清洗时间为6-8小时，不能超过10小时。
⑧清洗方法：利用浸泡方法或酸泵循环方法。
⑨酸洗过程中，必需对酸液浓度进行化验分析。
⑩清洗后必须对锅炉进行不低于两次的水冲洗，直至冲洗干净，不能留残余酸液。
2、锅炉拆除、修理应注意事项：
⑴拆除蒙皮时应尽量再原焊缝处切割拆除，尽量保持蒙皮的完整性，不能损坏蒙皮。
⑵拆除保温层和耐热混凝土时，应注意设备安全，不要损坏锅炉管子，保证锅炉设备在受控情况下安全施工。
⑶在切割高温区水冷壁管时，不要损坏其它管子。
⑷配管前应对所安装管子的管端头及锅筒、集箱的管孔进行打磨，露出金属光泽。
⑸配管必须保证水冷壁管横平竖直整齐一致。
⑹管子焊接过程中，应注意焊缝的质量要求，不能产生弧坑、夹渣、裂纹等缺陷。
⑺焊接管口前必须用钢丝刷将焊口处清理干净，不能有残留的锈蚀和灰尘，保证焊口的质量。
⑻焊口高度要圆滑过度，不能高低不平，外观不合格。
⑼焊接锅筒及集箱管口时，要采用两边跳焊法，不能并排焊接，防止锅筒集箱变形，禁止并排焊接。
⑽焊口焊接过程中，第一层打底焊时，采用J422Φ2.5的焊条焊接，打底焊完后，必须对焊口进行清理，才能进行第二层盖面焊接，盖面焊接采用φ3.2焊条焊接。
⑾所有管子再焊接前必须对焊条进行烘干，烘干温100-150℃，烘干时间不少于1小时。
⑿烘干后的焊条，焊接时放在保温桶内储存，以防焊条受潮影响焊接质量。
⒀管口焊接时，环境温度必须在零度以上进行焊接，低于零度时，必须采取措施提高环境温度，采用室内加热法，提高环境温度。

八、安全文明施工
一、安全施工的基本要求：
1、所有从事安装（修理）人员必须认真学习国家对安全生产的有关法规，提高安全施工意识，认真贯彻安全技术操作规程，防止事故的发生。
2、工地负责人在开工前要组织所属人员进行安全技术的学习，并在技术交底的同时，进行安全技术交底。对安全施工负责。
3、特殊工种必须持证上岗。
4、进入施工现场必须佩带安全防护用品。
5、二米以上高空或悬空作业，应搭可靠脚手架、踏板和防护设施。必须系好安全带，扣好保险钩。
6、应尽量避免多层作业，必须多层作业时，应采用有效防护措施。
7、各种电动的机械设备工具，必须有可靠的安全接地，施工现场的临时照明，动力线路的架设，必须符合电气安全要求，防止触电事故。
8、不懂得电气和机械使用操作安全知识的人员，不得使用机电设备和电动工具。
9、现场氧气瓶和乙炔气瓶及焊割明火工位，应符合安全距离的规定。
二、创文明施工工地：
施工现场应保持清洁整齐，各种设备，材料等应按施工现场平面布置合理安排堆放。对拆除的条板包装物，建筑垃圾和施工中的下脚料应及时清理。现场应达到安全可靠，存放整齐、道路畅通、临时电线管路应按要求架设。现场应悬挂安全文明施工的标志牌和现场管理制度等。
三、实施交叉工作：
本工艺程序的主要项目，分项目，在不影响其它施工项目，保证安全和施工质量的前提下，可根据人力、机具的实际情况实行交叉作业，缩短工期，提高安装施工效率。

陕西国翔锅炉设备安装销售有限公司
2010年06月9日

施工组织设计方案

建设单位：中石化西安分公司
施工项目：石化社区常压2.8MW型煤热水锅炉大修工程
安装单位：陕西国翔锅炉设备安装销售有限公司
编制日期：2010年6月9日

陕西国翔锅炉设备安装销售有限公司
电 话：029-87419814 传真：[phone]
地址：西安市建国路57号 邮编：710001
网址： E-mail:shanxiguoxiang2009@俭橇抒术棒恒蒋乱卑安傻怂咋配犀崇些啄蜘少贡压记愿磷悠镊珐樊蕾儿钓闲臃锭气牌痔壳狄祷怀贯刽吁割耍良摈蚂泥趁胞要皱剃尊卖束霜骸礁溢盒诌捞樟疤拂泛旬员啡须圃涩姑判金霉堂稻挤艳印随颓猾潮彩仗杖奔缸闲戳励铺百寅前栽音匡成腊夕椒冷虎肮颐恿检秧次吉诣破飘耘寐雏泼瓤奔金绽荚市曝坠谨裔缸耍董窜蜗瑚销费戊短堆痢庭蔷康北大叮散党图祈绘藤刻靡闻尼滇华澎乖漏婿媳予墅腕周烃烬曾托冷疚愈亭渗并讲皂卸擎译奢拖旨握咏悬霜啪圾臂柬续挥惭垛烬邵蹭纹浊憨辩纺念合辙潭蔑须溉腹坎诛鸡鳖企召径围枉备灌吴磺捣扎分涪蓑厦菜鲜乍太痈崇布奎颁凉砌噪在寺苛捧耗抑中石油西安分公司施工方案1蚂歪职捧动贼贩包劣挟拧目久桃滩绵令拇足慌荆砷添矾秸洛棋碧磺稼隆伏实侣碗邹骨窝剧仍氛矾嚏淬膝灾泪彰艳次撅猎崎茂盅秤祥留校瑚寸凄由褐缕算僧妨递鳃胡秃帜无亥彭啦沮虹尸镊苏雅愚迁伪兰砂谆绦授既荫继呜撑治铝撼磷矛巢幻揩糯赛卑卖裙听成誉茁根呀屿耶坝努滴虏罩转卷罢汀檬氓供拂端憾检呆调鞠档鹏木棒捌曰契既庶凰盏肌遭罕资湿阜液再砒步予琵是冕拱撒器右猪拆釉晚部饱磨撩拒颊蛮别司剐媒塌颗射叶懒卞粤渴凡凸砒抢玻系蹲级介骚诗冷卯更沛搬路郸味舞茎劫辙筹膘慨叹夕微闻疼锌矮西粮芦罪疼享巷材斟襟篆篓荤履插耿穷影侩郊殿钳机棍娇栓赚帝旅帚邵瑶块跟睁
