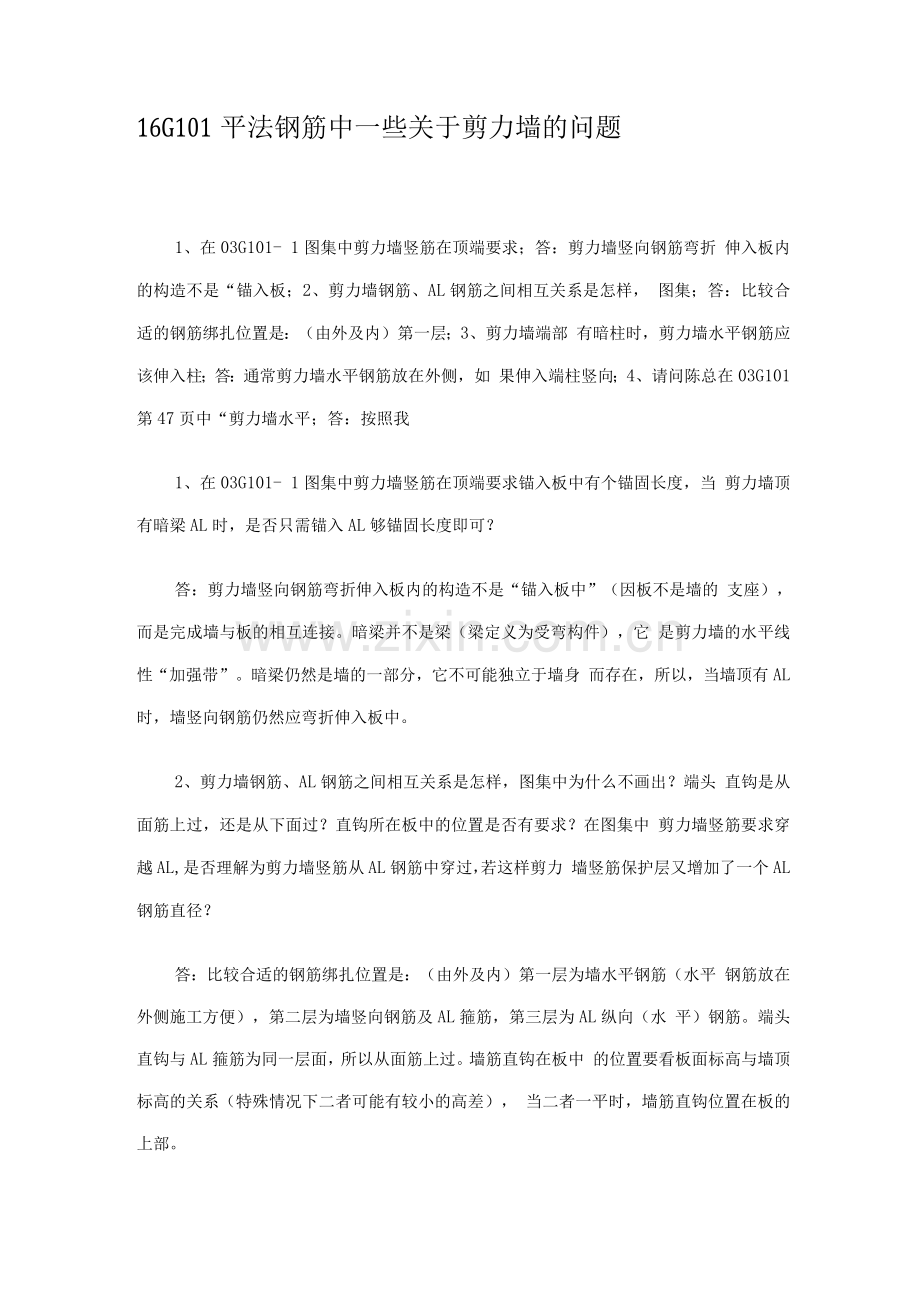

16G101平法钢筋中一些关于剪力墙的问题
1、在03G101- 1图集中剪力墙竖筋在顶端要求；答：剪力墙竖向钢筋弯折 伸入板内的构造不是“锚入板；2、剪力墙钢筋、AL钢筋之间相互关系是怎样， 图集；答：比较合适的钢筋绑扎位置是：（由外及内）第一层；3、剪力墙端部 有暗柱时，剪力墙水平钢筋应该伸入柱；答：通常剪力墙水平钢筋放在外侧，如 果伸入端柱竖向；4、请问陈总在03G101第47页中“剪力墙水平；答：按照我
1、在03G101- 1图集中剪力墙竖筋在顶端要求锚入板中有个锚固长度，当 剪力墙顶有暗梁AL时，是否只需锚入AL够锚固长度即可？
答：剪力墙竖向钢筋弯折伸入板内的构造不是“锚入板中”（因板不是墙的 支座），而是完成墙与板的相互连接。暗梁并不是梁（梁定义为受弯构件），它 是剪力墙的水平线性“加强带”。暗梁仍然是墙的一部分，它不可能独立于墙身 而存在，所以，当墙顶有AL时，墙竖向钢筋仍然应弯折伸入板中。
2、剪力墙钢筋、AL钢筋之间相互关系是怎样，图集中为什么不画出？端头 直钩是从面筋上过，还是从下面过？直钩所在板中的位置是否有要求？在图集中 剪力墙竖筋要求穿越AL,是否理解为剪力墙竖筋从AL钢筋中穿过，若这样剪力 墙竖筋保护层又增加了一个AL钢筋直径？
答：比较合适的钢筋绑扎位置是：（由外及内）第一层为墙水平钢筋（水平 钢筋放在外侧施工方便），第二层为墙竖向钢筋及AL箍筋，第三层为AL纵向（水 平）钢筋。端头直钩与AL箍筋为同一层面，所以从面筋上过。墙筋直钩在板中 的位置要看板面标高与墙顶标高的关系（特殊情况下二者可能有较小的高差）， 当二者一平时，墙筋直钩位置在板的上部。

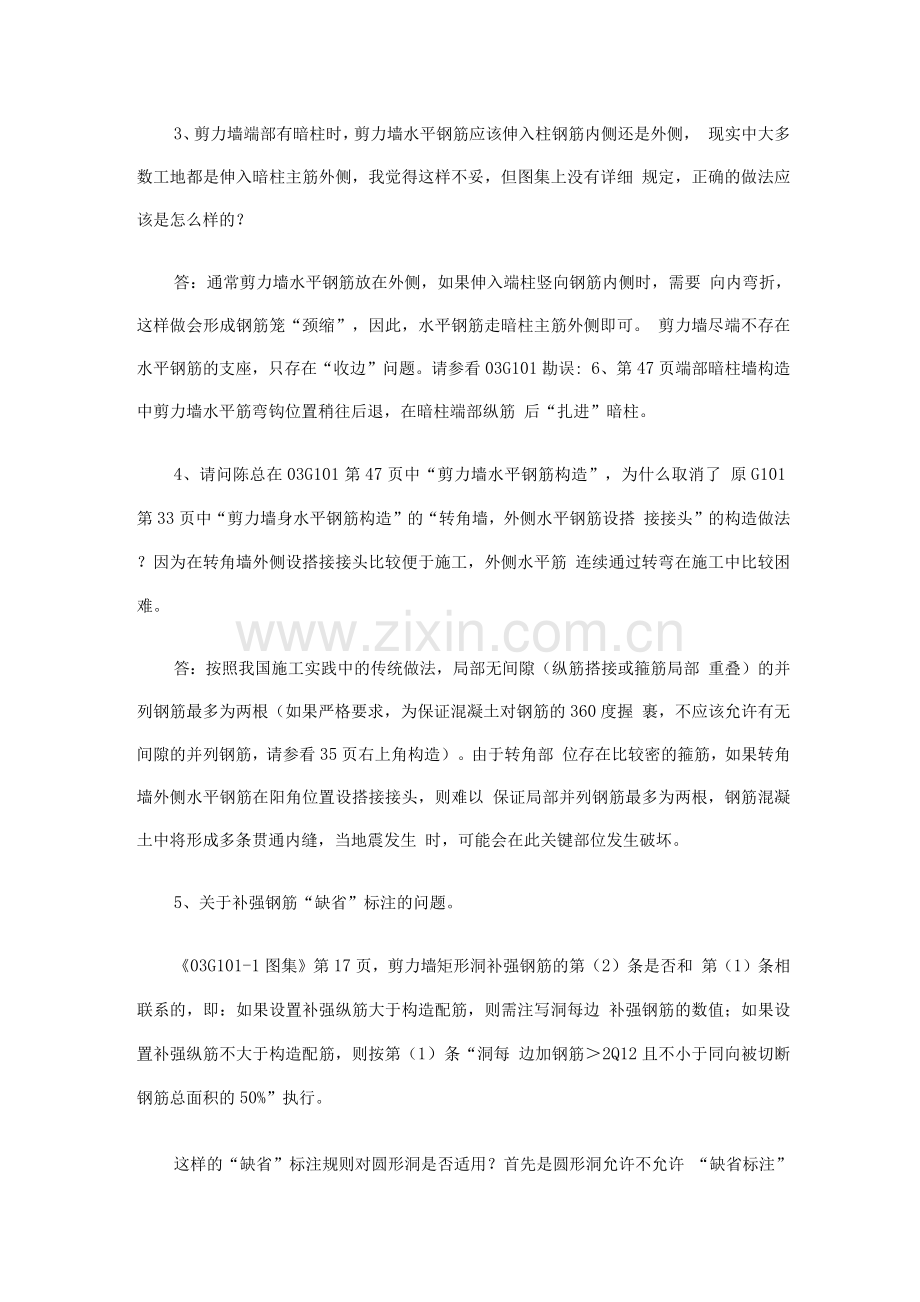

3、剪力墙端部有暗柱时，剪力墙水平钢筋应该伸入柱钢筋内侧还是外侧， 现实中大多数工地都是伸入暗柱主筋外侧，我觉得这样不妥，但图集上没有详细 规定，正确的做法应该是怎么样的？
答：通常剪力墙水平钢筋放在外侧，如果伸入端柱竖向钢筋内侧时，需要 向内弯折，这样做会形成钢筋笼“颈缩”，因此，水平钢筋走暗柱主筋外侧即可。 剪力墙尽端不存在水平钢筋的支座，只存在“收边”问题。请参看03G101勘误: 6、第47页端部暗柱墙构造中剪力墙水平筋弯钩位置稍往后退，在暗柱端部纵筋 后“扎进”暗柱。
4、请问陈总在03G101第47页中“剪力墙水平钢筋构造”，为什么取消了 原G101第33页中“剪力墙身水平钢筋构造”的“转角墙，外侧水平钢筋设搭 接接头”的构造做法？因为在转角墙外侧设搭接接头比较便于施工，外侧水平筋 连续通过转弯在施工中比较困难。
答：按照我国施工实践中的传统做法，局部无间隙（纵筋搭接或箍筋局部 重叠）的并列钢筋最多为两根（如果严格要求，为保证混凝土对钢筋的360度握 裹，不应该允许有无间隙的并列钢筋，请参看35页右上角构造）。由于转角部 位存在比较密的箍筋，如果转角墙外侧水平钢筋在阳角位置设搭接接头，则难以 保证局部并列钢筋最多为两根，钢筋混凝土中将形成多条贯通内缝，当地震发生 时，可能会在此关键部位发生破坏。
5、关于补强钢筋“缺省”标注的问题。
《03G101-1图集》第17页，剪力墙矩形洞补强钢筋的第（2）条是否和 第（1）条相联系的，即：如果设置补强纵筋大于构造配筋，则需注写洞每边 补强钢筋的数值；如果设置补强纵筋不大于构造配筋，则按第（1）条“洞每 边加钢筋＞2Q12且不小于同向被切断钢筋总面积的50%”执行。
这样的“缺省”标注规则对圆形洞是否适用？首先是圆形洞允许不允许 “缺省标注”？如果允许的话，其缺省值是否可用2①12?（例如，在第（4）、 （5）、（6）条中）
答：两条规定互相联系，在逻辑上是在同一大前提下（洞宽、洞高均不大 于8 ）的两个不同的小前提。由于圆形洞有可能只切断一个方向上的钢筋， 例如梁中部圆洞只切断箍筋，却需要在洞上下补强纵筋，所以，矩形洞缺省 标注的做法不适用于圆形洞。
6、关于圆形洞补强钢筋设置方式的问题。
《03G101-1图集》第17页的第（5）条规定：洞上下左右每边都设置补 强钢筋；但第（4）条只在上下设置、而不在左右设置？
答：03G101-1的洞规则与构造仅适用于剪力墙上（含墙身、墙梁与墙柱） 开洞，如果在框架梁或非框架梁上开洞，其构造方式就有所不同了。梁与墙梁的 主要受力机理不同，梁的主要功能是承受竖向荷载，连梁的主要功能是协助剪力 墙承受横向地震荷载；梁的箍筋主要为保证梁的（受剪）强度而设，连梁的箍筋 主要为保证连梁的刚度而设。所以，当设置在连梁中部且直径不大于1/3梁高的 圆洞切断了连梁的箍筋时，并不会使连梁的受剪强度减弱到不安全的程度，但却 会影响连梁的刚度。所以，第（4）条规定仅需在洞上下设置“补强钢筋”（严 格的说法应是“补刚钢筋”）
7、《03G101-1图集》第17页的第（6）条说明了 “直径不大于8时”的 开洞做法，对于“直径大于8”的圆形洞怎样处理？
答：在剪力墙上开直径8的圆洞情况比较少见，国家建筑标准设计一般 主要解决普遍性问题（偶尔涉及特殊性问题）。如果圆洞直径大于8，建议按 17页第（3）条 洞宽大于8的矩形洞处理，并在圆洞四角45度切线位置加斜 筋，抹圆即可。
8、当（洞宽大于8的矩形）洞上下使用了补强暗梁以后，洞左右就 不须设置补强钢筋了？其中有什么道理？
答：不设置补强钢筋是因为补强钢筋已经不能解决问题了，所以要在洞 两侧按（约束或构造）边缘构件配筋，见17页第（3）条规定。
9、关于“补强暗梁高度”计算问题
《03G101-1图集》第17页第（3）条：“补强暗梁梁高一律定为4，施工 时按标准构造详图取值，设计不注。”这里的“梁高4”是指混凝土的高度还 是箍筋的高度？从第53页右上角图中看来，应该是“箍筋高度”。
答：图上已经指示为箍筋高度。
10、在03G101第48页中“剪力墙竖向钢筋顶部构造”大样图中的“墙柱是 否包括端柱还是指暗柱？
答：墙柱有10种，详见第12页第条和第条关于墙柱的定义。
11、在03G101第48页中“注：1、端柱、小墙肢的竖向钢筋。”根
据该条的规定，端柱、小墙肢在顶部的锚固构造做法是否也得考虑其是边柱、角 柱或是中柱？若是边柱、角柱那么其构造就是按照37页或43页，若是中柱那么 其构造就按照38页或44页。
答：应该这样理解。顺便指出，关于剪力墙还有许多需要进一步研究的问 题，在未得出进一步的研究结果之前，现时可以套用框架柱的某些做法。
12、在 03G101 第 21 页中，C-D/1-2 间，YD1 D=2 下面的 “2①16①10@10 0（2） ”是代表什么意思？
答：请见第17页第4条第（4）小条的规定。
13、03G101-1第47页剪力墙水平钢筋构造在有端柱时，直锚长度小于Lae 时，要求端部
弯折15d，当剪力墙钢筋较大时，例：25，弯折长达375mm，施工很不方便， 此处可否采用机械锚固，锚固长度可折减为0.7Lae,直锚即可满足要求。
答：可以采用机械锚固，但有两个条件：1、不适用于墙面与端柱的一个侧 面一平的该侧墙面的水平筋；2、水平筋要伸至端柱对边后再做机械锚固头（如 果伸至对边＞laE或＞la,则可不设弯钩与机械锚固头）。
15、剪力墙暗梁主筋遇暗柱时的锚固计算起点？
答：暗梁与暗柱或端柱相连接，暗梁主筋锚固起点应当从暗柱或端柱的边缘 算起。
16、剪力墙水平筋在暗柱中锚固长度满足要求时能否采用直锚，不做15d 弯钩？答：按03G101-1规定，在端柱中可以，但在暗柱中不可以。
本问题的实质是“剪力墙水平筋是否允许与暗柱箍筋搭接”的问题。暗柱并 不是剪力墙墙身的支座，其本身是剪力墙的一部分，如果允许剪力墙水平筋与暗 柱箍筋搭接，需要有两个条件：
1、暗柱箍筋配置是否考虑了抵抗横向地震作用产生的剪力？ 2、将暗柱箍筋 配置量除去自身主要功能所需部分外，其余量是否“不小于”剪力墙水平受剪钢 筋配置量？
关于条件1：剪力墙水平钢筋的功能是当横向地震作用产生时保证剪力墙有 足够的受剪强度，且其配置量系按总墙肢长度考虑，并未扣除暗柱长度；剪力墙 暗柱箍筋的功能主要是保证剪力墙在周期性反复荷载作用下的塑性变形能力，使 剪力墙在地震作用下具有较好的延性和耗能能力；在《混凝土设计规范》关于暗 柱箍筋的配置规定与计算公式中，并未包括或未明确包括其受剪要求，因此，如 果设计工程师为专门考虑的话，条件1不成立。关于条件2：由于条件1的模糊 性，因此，无法对条件2做定量描述。
由上所述，当两个条件都不确定时，不可轻易地在国家建筑标准设计中普遍 允许剪力墙水平钢筋与暗柱箍筋按搭接考虑，但具体工程的设计者可以“具体问 题具体分析”，可以根据具体情况对03G101-1中的规定进行变更，国家一级注 册结构师应当有这个权力。
不可忽视的问题是现行规范要求在剪力墙端部设置的约束边缘构件可长达 1/4墙肢长度，两头加起来达到墙肢长度的一半，剪力墙水平钢筋与暗柱箍筋的 相关问题，应提到议事日程上来加以解决，最迟到下一次修版时将有所改变。
17、图集中要求拉筋必须同时拉住（暗柱）主筋和箍筋，如果因此在施工中 造成拉筋露筋现象时能否改为只拉住主筋？
答：首先明确“拉筋”与“单肢箍”的概念。拉筋要求拉住两个方向上的钢 筋，而单肢箍仅要求拉住纵向钢筋。标准设计也要遵守国家规范要求，规范明确 规定在剪力墙暗柱中设置拉筋。混凝土保护层保护一个“面”或一条“线”， 但难以做到保护每一个“点”，因此，局部钢筋“点”的保护层厚度不够应属正 常现象。
18、03G101-1有端柱时剪力墙水平钢筋直锚长度不够时，做法为直锚0.4L ae，弯锚15d，此时弯折长度较长，此处可否采用03G329-1做法，即在保证直 锚大于0.4Lae的条件下，弯折长度为Lae-直锚长度。
答：这样做理论上应该可以，但尚未见相应的试验数据。
如果设计者选用了 03G329-1，可以这样做。03G101-1是否进行调整，拟提 交专家委员会讨论。
19、剪力墙水平筋用不用伸至柱边？（在水平方向柱子长度远大于lae时）
答：要伸至柱对边，其构造03G101-1已表达清楚，其原理就是剪力强暗柱 与墙身，剪力墙
端柱与墙身本身是一个共同工作的整体，不是几个构件的连接组合，不能套 用梁与柱两种不同构件的连接概念。另外请参考“答墙问题（16）”。
20、主筋与门洞两侧暗梁主筋的关系如何？
答：连梁LL主筋与门洞两侧暗梁主筋直径相同且在同一高度时，能通则通， 否则各做各
21、门洞高度范围的独立暗柱要否设置水平筋？
答：不设置，因为独立暗柱全高范围已设箍筋。
22、在P48页左上角“剪力墙竖向钢筋顶部构造”中，标注了 “墙柱或墙身”， 是不是说墙柱顶部纵向钢筋构造也是锚入屋面板或楼板LaE（La）?若是如此，那 么在同页注中第一条：“端柱.小墙肢的竖向钢筋构造与框架柱相同”该如何解 释？抗震情况下，端柱.小墙肢顶部纵向钢筋是该按P37.38页处理还是依据本页 顶部构造？
答：墙柱有多种（见03G101-1第12页），48页“注”将端柱和小墙肢拿 出来另说系描述其特殊性。端柱通常与框梁相连，但小墙肢未必，将两者放到一 起规定有进一步研究的必要。在抗震情况下，端柱或小墙肢顶部与框架粮相连时， 应按37. 38处理；顶部无框架梁时，应按48页处理（构造顶部已注明了 “屋面 板或楼板，’）。
23、剪力墙开洞问题：剪力墙水平筋和竖向筋在洞处的截断，钢筋是直接 切断还需要打拐扣过加强筋呢，如需要打拐，长度是多少呢？这个问题在我们 工地争论很长时间，施工、监理、甲方均有不同意见，请专家指教，谢谢！
答：钢筋打拐扣过加强筋，直钩长度＞15d且与对边直钩交错不小于5d绑 在一起；当因墙的厚度较小或墙水平钢筋直径较大，使水平设置的15d直钩长出 墙面时，可斜放或伸至保护层位置为止。
24、（ 1）如果端柱截面远远大于剪力墙水平钢筋的锚固时，那么此时我的 剪力墙内侧水平钢筋还需要伸至柱对边吗？比如柱的截面是12,而水平钢筋 的锚固仅为450时？
（2）如果独立暗柱的截面很大时，比如独立暗柱沿墙方向的长度超过10
时，是否在门洞高度范围内也不需要布置水平钢筋吗?
答：（1）这个问题涉及面大，解决方案不仅需要经多方研究后确定。我个 人的意见是当端柱很大时，没有必要伸到柱对边。不过，如果端柱过大的话，设 计可能存在问题，因为高层或超高层抗震框架结构或框剪结构的柱为了满足轴压 比要求，下部若干层柱截面往往很大，不得不做成短柱（大于1:4）甚至超短柱 （大于1:2），但剪力墙的端柱，通常没有必要做的很大。该问题的解决重点在 框架柱而不是剪力墙端柱上。
（2）独立暗柱（一般不称做“独立”暗柱，《规范》用语为“独立墙肢，’）， 如果沿墙长度比较长，但全墙肢均设置箍筋的话，则不需要再重复加剪力墙水平 筋（当然，箍筋的设置必须要满足该墙肢的受剪要求）。如果该墙肢两端设置了 端部暗柱，墙身当然要设水平筋。
25、（1）如果连梁两侧没有暗柱时，暗梁主筋的锚固是否应该从洞边算 起？
（2）如果连梁顶标高与暗梁顶标高相同，可否将连梁的上部主筋与暗梁的 上部主筋相互搭接？暗梁的下部主筋伸至暗柱边开始算锚固；这样暗梁的上部主 筋就不用伸至暗柱边开始算锚固了，
答：（1）有无暗柱都应从洞边缘算起。
（2）连梁与暗梁的功能不同，要分别保证其构造。连梁和暗梁钢筋的锚固 都应从洞边缘起算，只是方向相反。只有在连梁与暗梁上部纵筋配置相同且梁 顶标高相同的特殊情况下，
上部钢筋才可连通布置。
26、（1）《G101图集》只有一种“暗柱”，而现在《03G101图集》变成 许多种暗柱，请问这在理论上和工程实践上有什么意义？
（2）请问“约束XX柱”和“构造XX柱”有什么不同？什么时候用到“约 束XX柱”？什么时候用到“构造XX柱”？
（3）请问“入v区”和“入v/2区”各代表什么意义？其配筋特点有何不同？
（4）“配筋特征值入v”的数值“0.2 ”有什么用？还可能取什么数值？
（5）“约束XX柱”有“入v区”和“入v/2区”，而“构造XX柱”只有“A c”区，是否这就是它们的区别？“Ac ”区的意义是什么？与“入v区”有何不 同？
（6）《G101图集》的暗柱就是现在的“构造XX柱”，对吗？
（7）G101图集历来使用的是“抗震等级”而不是“设防烈度”，而《03G1 01图集》第18页表中用到“一级（9度）”和“一级（7、8度）” ？请问“抗 震等级”和“设防烈度”有什么联系？（比如说，一级抗震等级对应哪些设防烈 度？二三四级抗震等级又分别对应哪些设防烈度？）
答：（1）新规范GB510-22与89规范在剪力墙规定上的主要区别，一 是在整体上提出“约束边缘构件”和“构造边缘构件”的概念，二是在部分上明 确了 “暗柱、端柱、翼墙、转角墙”（见GB510-22第195页第11.7.15 条和第196页第条）。03G101-1的规定，主要与新规范规定相对应， 同时引导设计师正确理解和应用新概念以及为施工提供标准构造。
（2〜5）由于大学教科书也在修编，以及全国结构界仍在消化规范提出的新 概念（可能还有不同观点），如果提问者对此尚未初步接触，答复及理解这几个 问题均比较困难，故请提问者参见《混凝土结构设计规范》GB510—22、《建 筑抗震设计规范》
GB511 — 21、《高层建筑混凝土结构技术规程》JGJ3 — 22中的有关章 节和后面的条文说明。
（6）不完全是。
（7）在同样的设防烈度下，由于结构的高度、结构体系不同，其抗震等级 亦不同。就是同一座采用框剪结构体系的建筑，其框架柱与剪力墙的抗震等级也 可能不同。规范对混凝土结构地震作用分析以及构造规定，都是按抗震等级划分 的。国家标准设计必须与国家规范保持一致。
27、图集34页中纵向受拉钢筋搭接接头面积百分率50%是为1.4。而剪力墙 竖向钢筋及约束边缘等构造却是1.2。请问陈青来教授这是为何？还有框架柱的 搭接长度要乘以什么系数？
答：你很心细，看出了 “不一致”处。剪力墙50%搭接取系数1.2是与《高 规》“保持一致”，柱50%搭接应取系数1.4。
柱搭接系基于“接触搭接”的试验结果，如果采用“非接触搭接”时，锚固 效果更好，搭接长度可减小，但目前规范还没有做这方面的规定。
