一般压力容器事故及其分析.doc

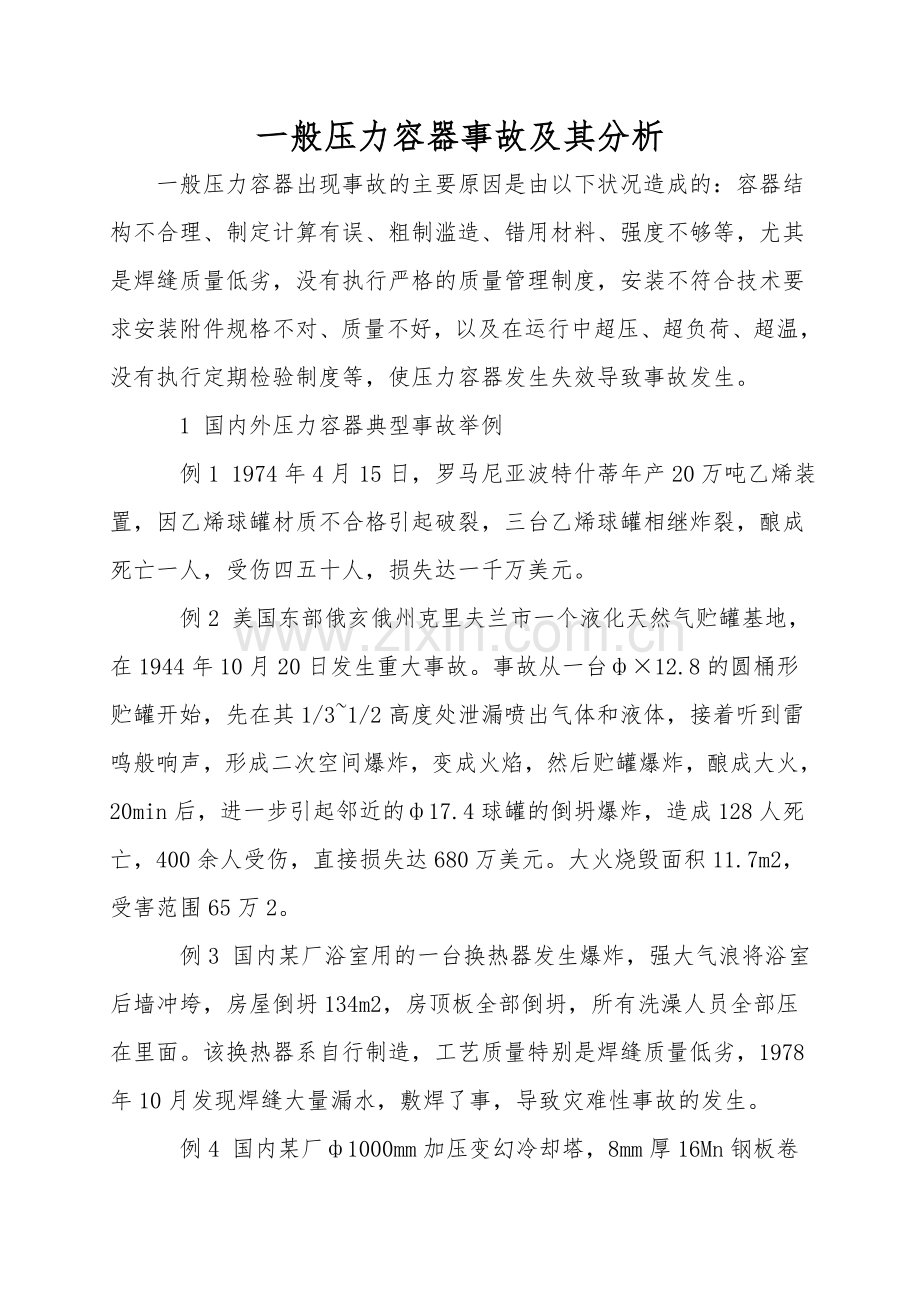

一般压力容器事故及其分析
　一般压力容器出现事故的主要原因是由以下状况造成的：容器结构不合理、制定计算有误、粗制滥造、错用材料、强度不够等，尤其是焊缝质量低劣，没有执行严格的质量管理制度，安装不符合技术要求安装附件规格不对、质量不好，以及在运行中超压、超负荷、超温，没有执行定期检验制度等，使压力容器发生失效导致事故发生。
　　1 国内外压力容器典型事故举例
　　例1 1974年4月15日，罗马尼亚波特什蒂年产20万吨乙烯装置，因乙烯球罐材质不合格引起破裂，三台乙烯球罐相继炸裂，酿成死亡一人，受伤四五十人，损失达一千万美元。
　　例2 美国东部俄亥俄州克里夫兰市一个液化天然气贮罐基地，在1944年10月20日发生重大事故。事故从一台ф×12.8的圆桶形贮罐开始，先在其1/3~1/2高度处泄漏喷出气体和液体，接着听到雷鸣般响声，形成二次空间爆炸，变成火焰，然后贮罐爆炸，酿成大火，20min后，进一步引起邻近的ф17.4球罐的倒坍爆炸，造成128人死亡，400余人受伤，直接损失达680万美元。大火烧毁面积11.7m2，受害范围65万2。
　　例3 国内某厂浴室用的一台换热器发生爆炸，强大气浪将浴室后墙冲垮，房屋倒坍134m2，房顶板全部倒坍，所有洗澡人员全部压在里面。该换热器系自行制造，工艺质量特别是焊缝质量低劣，1978年10月发现焊缝大量漏水，敷焊了事，导致灾难性事故的发生。

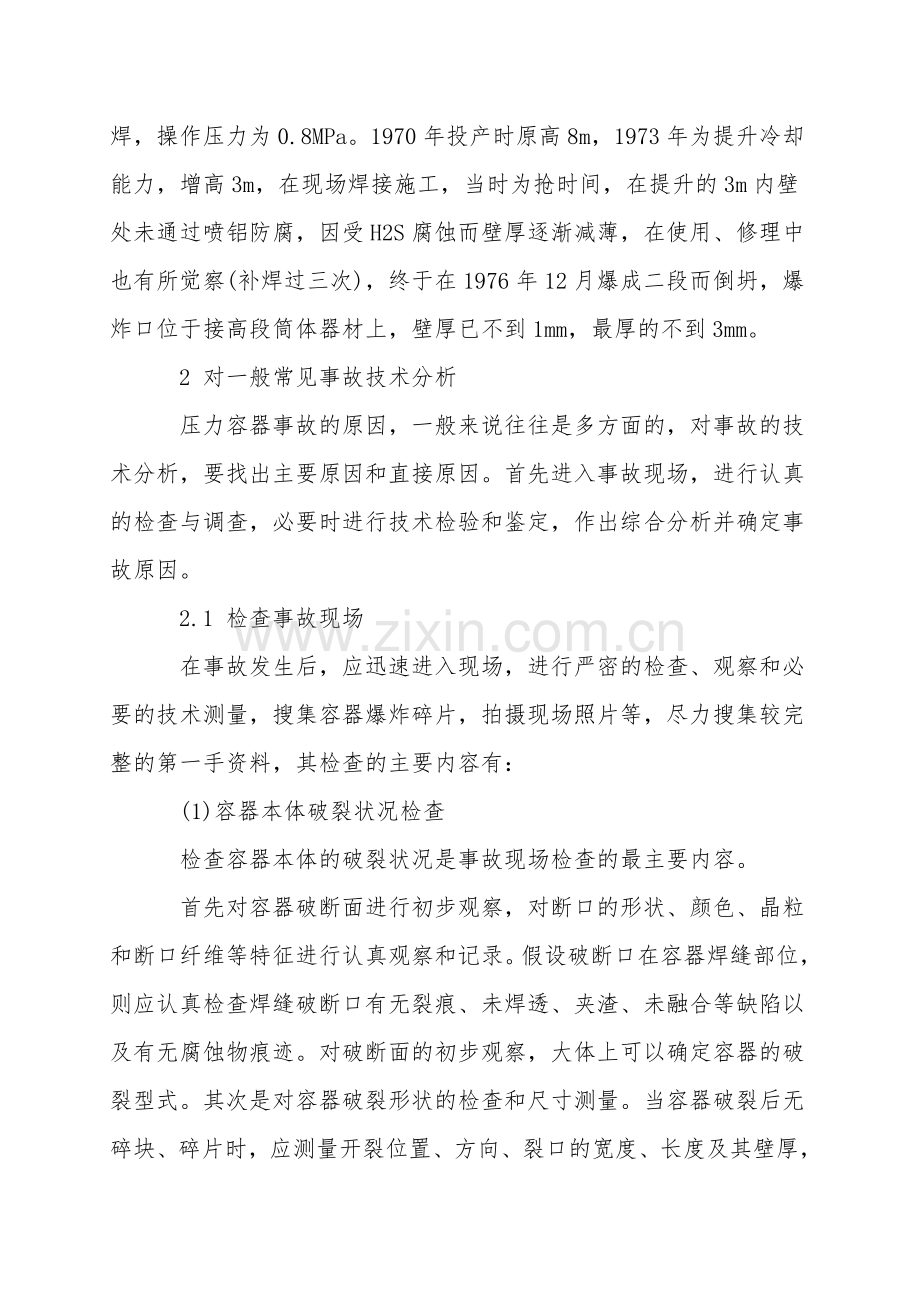

　　例4 国内某厂ф1000mm加压变幻冷却塔，8mm厚16Mn钢板卷焊，操作压力为0.8MPa。1970年投产时原高8m，1973年为提升冷却能力，增高3m，在现场焊接施工，当时为抢时间，在提升的3m内壁处未通过喷铝防腐，因受H2S腐蚀而壁厚逐渐减薄，在使用、修理中也有所觉察(补焊过三次)，终于在1976年12月爆成二段而倒坍，爆炸口位于接高段筒体器材上，壁厚已不到1mm，最厚的不到3mm。
　　2 对一般常见事故技术分析
　　压力容器事故的原因，一般来说往往是多方面的，对事故的技术分析，要找出主要原因和直接原因。首先进入事故现场，进行认真的检查与调查，必要时进行技术检验和鉴定，作出综合分析并确定事故原因。
　　2.1 检查事故现场
　　在事故发生后，应迅速进入现场，进行严密的检查、观察和必要的技术测量，搜集容器爆炸碎片，拍摄现场照片等，尽力搜集较完整的第一手资料，其检查的主要内容有：
　　(1)容器本体破裂状况检查
　　检查容器本体的破裂状况是事故现场检查的最主要内容。
　　首先对容器破断面进行初步观察，对断口的形状、颜色、晶粒和断口纤维等特征进行认真观察和记录。假设破断口在容器焊缝部位，则应认真检查焊缝破断口有无裂痕、未焊透、夹渣、未融合等缺陷以及有无腐蚀物痕迹。对破断面的初步观察，大体上可以确定容器的破裂型式。其次是对容器破裂形状的检查和尺寸测量。当容器破裂后无碎块、碎片时，应测量开裂位置、方向、裂口的宽度、长度及其壁厚，并与原有周长和壁厚进行比较，计算破裂后的伸长率及壁厚减薄率；对碎裂后几大块的容器，可按原来的部位组装进行测量计算，并计算其破裂时的容积变形及碎块或碎片飞出距离，飞出破片的重量。
　　最后检查容器内外表面金属光泽、颜色、光洁程度。有无严重腐蚀，有无燃烧过的痕迹等。
　　(2)检查安全装置是否完好
　　当容器发生爆炸事故后，在初步检查安全阀，压力表、温度测量仪表后，再拆卸下来进行具体检查，以确定是否超温运行。
　　对压力表主要检查进气口是否被堵塞以及爆炸前压力表是否已失灵。
　　对安全阀主要检查进气口是否被堵塞，阀瓣与阀座是否被粘住，弹簧锈蚀，卡住或过分拧紧，重锤被移动等失灵现象，以及安全阀有否开启过的迹象。必要时应放到安全阀试验台上检查开启压力的试验。对温度测量仪表主要是检查温度计或温度测量仪表是否失灵。假设容器上有减压阀者，应检查有否失灵现象。
　　装有爆破片的容器，可检查是否已爆破。假设未爆破，如有必要应作爆破压力试验，测定其爆破压力。
