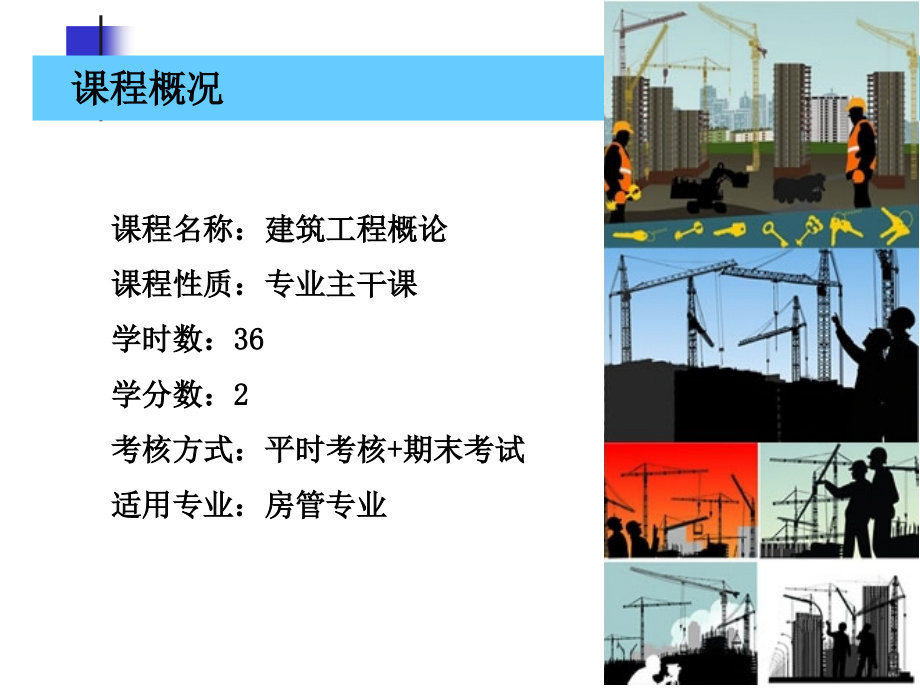

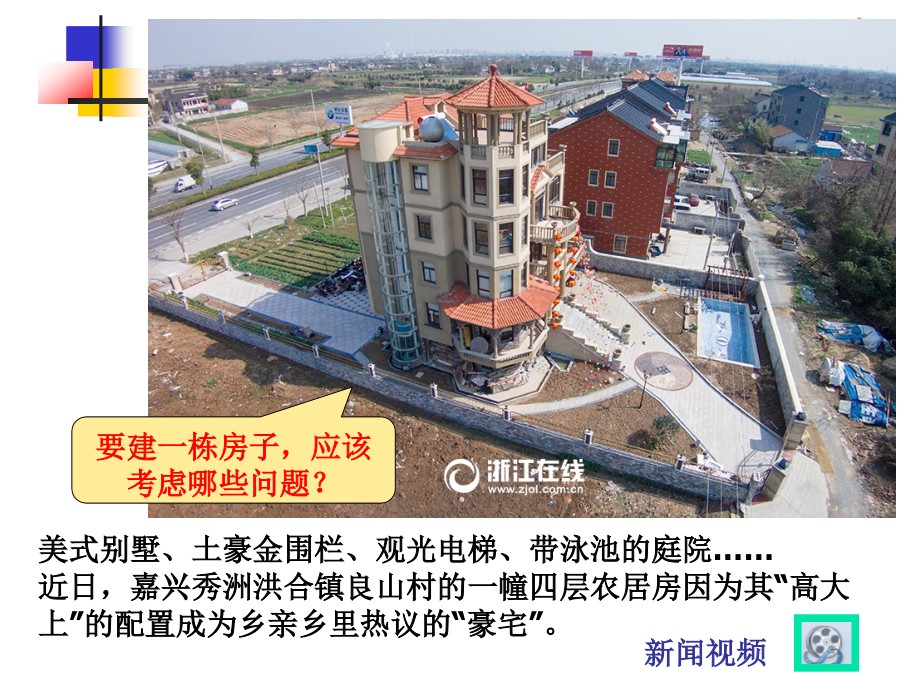

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,课程名称：建筑工程概论,课程性质：专业主干课,学时数：,36,学分数：,2,考核方式：平时考核,+,期末考试,适用专业：房管专业,课程概况,美式别墅、土豪金围栏、观光电梯、带泳池的庭院,近日，嘉兴秀洲洪合镇良山村的一幢四层农居房因为其“高大上”的配置成为乡亲乡里热议的“豪宅”。,要建一栋房子，应该考虑哪些问题？,新闻视频,研究对象：建筑工程的基本理论，,包括建设程序，建筑设计、建筑构造、建筑材料及建筑施工等。,课程任务：,使学生对建筑工程总体有基本认识，并具有相关技能，为后续相关专业课学习打下牢固基础，并为将来进行工程建设管理及房地产项目开发打下良好基础。,课程任务,建设程序,建筑施工,建筑构造,绿色建筑,建筑材料,建筑设计,掌握建筑工程的基本概念，建筑工程类别，工程建设程序等基本知识。,掌握墙体、基础和地下室、楼地层、屋顶、门窗等的基本结构及各种做法。,掌握混凝土、砖、钢材等建筑材料的基本知识和技术性能，以及它们的应用。,掌握土方工程、基础工程、砌筑工程、混凝土工程等的基本施工技术。,教学目标,教材,建筑工程概论,王新武，孙犁,武汉理工大学出版社，,2013,年,学习网站,1.,筑龙网,建筑工程概述,1.1,建筑和建筑工程的概念,1.2,建筑工程的类别及建筑结构体系,1.3,建筑物的等级,1.4,建筑模数协调统一标准,1.5,工程建设程序,1.6,地下建筑工程,1.7,构筑物,建筑,通常认为是艺术与工程技术相结合，营造出供人们进行生产、生活或者其他活动的环境、空间、房屋或者场所。一般情况下是指建筑物和构筑物。,建筑物,是指供人们生活居住、工作学习、娱乐和从事生产的建筑。,人们不在其中生产、生活的建筑则称为,构筑物,。,1.1,建筑和建筑工程的概念,1.1.1,建筑的概念及其基本属性,建筑的形成主要涉及建筑学、结构学、给排水、供暖通风、空调技术、电气、消防、自动控制、建筑声学、建筑光学、建筑热工学、建筑材料、建筑施工技术等方面的知识和技术。,1.1,建筑和建筑工程的概念,建筑的工程技术性,1.1.1,建筑的概念及其基本属性,鸟巢是一个大跨度的曲线结构，有大量的曲线箱形结构。搭建它的钢材料Q460集刚强、柔韧特点于一体，它在受力强度达到460兆帕时才会发生塑性变形，这个强度要比一般钢材大两倍。,“,水立方,”,外层采用了一种叫聚四氟乙烯的膜材料。这种膜材料质地轻巧,但强度却超乎想象；具有自洁功能,表面基本上不沾灰尘。在节能方面,场馆每天能够利用自然光的时间达到,9.9,个小时,节约大量的电力资源。,体现工程技术水平,二、土木工程材料在建筑工程中的地位和作用,世界上第一个将外观形状设计成水滴外形的建筑。光源充足、向着南面的,太阳能光伏电池,可以获取并利用太阳能来净化水质和发电，其透明度也可以使阳光透过玻璃照入室内，,节省建筑内电力的消耗,。,体现时代要求,18,建筑受到政治制度、自然条件、经济基础、社会需要以及人工技巧等因素影响。并在一定程度上反映了某个地区某个时期的建筑风格与艺术，也反映了当时当地的社会活动和工程技术水平。,1.1,建筑和建筑工程的概念,艺术性和地方性,1.1.1,建筑的概念及其基本属性,地方性,民族性,艺术性,灵感来源？,体现人文社科内涵,23,构成建筑的基本要素包括,建筑功能,、,建筑的物质技术条件,和,建筑形象,。,1.1.2,建筑的基本构成要素,1.1.2.1,建筑功能,满足人体活动所需的,空间尺度,，即人是建筑空间活动的主体。,厨房两面相对的墙边都摆放各种家具和电器的情况下，中间至少留多大的距离才不会影响在厨房里做家务？,120,厘米。为了能方便地打开两边家具的柜门，应保证至少留出这样的距离。,构成建筑的基本要素包括,建筑功能,、,建筑的物质技术条件,和,建筑形象,。,1.1.2,建筑的基本构成要素,1.1.2.1,建筑功能,满足人的,生理要求,，即要求建筑应具有良好的朝向、保温、防潮、隔声、防水、采光和通风的性能。,满足不同建筑,使用特点,的要求，即不同性质的建筑物在设计和使用上又有不同的特点。,建筑的物质技术条件,是建造建筑物的手段，一般包括建筑材料、土地、制品、构配件技术、结构技术、施工技术和设备技术等。,建筑的物质技术条件是建筑发展的重要因素。,1.1.2.2,建筑的物质技术条件,电梯与高层建筑,1.1.2,建筑的基本构成要素,盾构机与地下施工,建筑除满足人们的使用要求外，又以不同的空间组合、建筑造型、立面形式、细部与重点处理、材料的色彩和质感、光影和装饰处理等，构成一定的建筑形象。,建筑的形象是建筑的功能和技术的综合反映。,1.1.2.3,建筑形象,1.1.2,建筑的基本构成要素,建筑构成的三要素是,相互联系、相互约束，而又不可分割的辩证统一关系。,建筑功能是建筑的目的，是主导因素；物质技术条件是达到建筑目的的手段；而功能不同的各类建筑可以选择不同的结构形式和使用不同的建筑材料，形成不同的建筑形象。所以，在一定功能和技术条件下，应充分发挥设计者的主观作用，使建筑形象更加美观。,1.1.2,建筑的基本构成要素,工程,是运用科学原理、技术手段、实践经验，利用和改造自然，生产开发对社会有用的产品和实践活动的总称。,建筑工程,是运用数学、物理、化学等基础知识和力学、材料等技术知识，以及专业知识研究各种建筑物设计、修建的一门学科。,由于建筑工程主要涉及房屋等建筑物，所以,建筑工程,又指房屋建筑工程，即兴建房屋的,规划、勘察、设计（建筑、结构和设备）、施工,的总称。,1.1.3,建筑工程的概念及其基本属性,1.1.3.1,建筑工程的概念,（,1,）,综合性,一项建筑工程项目的建设一般都要经过勘察、设计和施工等阶段。需要运用工程地质勘探、工程测量、土力学、建筑力学、建筑结构、工程设计、建筑材料、建筑设备、建筑经济等学科，以及施工技术、施工组织等,不同领域的知识,。,1.1.3.2,建筑工程的基本属性,（,2,）,社会性,建筑工程是伴随人类社会的进步而发展起来的，所建造的建筑物和构筑物反映出不同历史时期社会、经济、文化、科学、技术和艺术发展的全貌。建筑工程在相当大的程度上成为,社会政治和历史发展的外在特征和标志,。,（,3,）,实践性,建筑工程涉及的领域非常广泛，因此，影响建筑工程的因素必然众多且复杂，使得建筑工程对实践的依赖性很强。,1.1.3.2,建筑工程的基本属性,（,4,）,技术、经济和艺术的统一性,建筑工程是为人类需要服务的，所以它必然是集一定历史时期社会经济、技术和文化艺术的产物，是技术、经济和艺术统一的结果。,1.2,建筑工程的类别及建筑结构体系,例如，别墅、宿舍、公寓等。其特点是它的内部房间的尺度虽小但布局却十分重要，对,朝向、采光、隔热和隔音,等建筑技术问题有较高要求。主要结构构件为楼板和墙体，层数,1,2,层至几十层不等。,1.2.1,按,建筑物的使用性质分,1.2.1.1,住宅建筑,例如，展览馆、影剧院、体育馆、候机大厅等。大量人群聚集的场所，室内空间和尺度都很大，人流走向问题突出，对使用功能及其设施的要求很高。层数以单层或低层为主。,1.2.1.2,公共建筑,例如，商店、银行、商业写字楼等。由于它也是人群聚集的场所，因此有着与公共建筑类似的要求。但它往往可以做成高层建筑。,1.2.1.3,商业建筑,例如，图书馆、实验楼、医院等。这类建筑有较强的针对性，如图书馆有书库、实验楼要安置特殊实验设备、医院有手术室和各种医疗设施。这种建筑物层数以,4,10,层的多层为主。,1.2.1.4,文教卫生建筑,例如，重型机械厂房、纺织厂房、制药厂房、食品厂房等。它们往往有很大的荷载，沉重的撞击和振动，需要巨大的空间，而且经常有湿度、温度、防爆、防尘、防菌、洁净等特殊要求，以及要考虑生产产品的起吊运输设备和生产路线等。,1.2.1.5,工业建筑,例如，暖棚、畜牧场、大型养鸡场等。,1.2.1.6,农业建筑,采用砖、石、混凝土砌块等砌体建成。主要用于建筑物的墙体结构。,1.2.2,按建筑物结构采用的材料分,1.2.2.1,砌体结构,毛石,混凝土空心砌块,烧结普通砖,案例：广州圣心教堂,整座建筑主要用花岗石砌筑而成，故又名“石室”。,广州并不出产花岗石，教堂,当时,用了从香港九龙的牛头角及茶果岭开采出来的石料。,采用钢筋和混凝土材料。,主要用于框架结构等。,1.2.2.2,钢筋混凝土结构,1.2.2,按建筑物结构采用的材料分,钢筋混凝土结构,1824,年英国人阿斯普丁取得了波特兰水泥的专利权。水泥的出现使混凝土结构的建筑成为可能。,混凝土的可模性、整体性、刚性均较好，而且还可以与钢筋有良好粘结。,钢筋混凝土结构是现代建筑工程的主要结构形式之一。,钢筋混凝土结构,案例：上海中心大厦,上海中心大厦楼高632米，由地上118层主楼和5层地下室组成，总建筑面积57.6万平方米，总重量约80万吨。,案例：上海中心大厦,建筑的中央部分，以钢筋混凝土浇筑,中央核心筒,（电梯井道、楼梯、通风井、电缆井、公共卫生间、部分设备间），外围为框架结构，并采用玻璃幕墙。,采用各种热轧型钢、冷弯薄壁型钢或钢管通过焊接、螺栓或铆钉等连接方法连接而成。,1.2.2.3,钢结构,1.2.2,按建筑物结构采用的材料分,案例：鸟巢,国家体育馆（鸟巢）在2008北京奥运会期间，承担开幕式、闭幕式以及足球决赛等重大体育项目。,全部由钢材焊接建造而成，用钢总量为4.2万吨，钢梁跨度333米。,采用方木、圆木、条木连接而成。木材主要用于制作建筑物结构所用的木梁、木柱、木屋架、木屋面板等。,1.2.2.4,木结构,1.2.2,按建筑物结构采用的材料分,案例：应县木塔,应县木塔，位于山西省朔州市应县。建于辽清宁二年（公元1056年），金明昌六年（公元1195年）增修完毕，是中国现存最高最古的一座木构塔式建筑。,塔高67.31米，底层直径30.27米，呈八角形，使用红松木料3000立方米，2600多吨，纯木结构、没有用到一颗钉子。,充气结构,，又名充气膜结构,是指在以高分子材料制成的薄膜制品中充入空气后而形成房屋的结构。,1.2.2.,5,充气结构和索膜结构,1.2.2,按建筑物结构采用的材料分,东京巨蛋,案例：水立方,国家游泳中心(水立方)主体结构采用了由气泡理论衍生的多面体空间钢架结构，屋顶和墙体全部采用了ETFE膜结构。,共由3065个气枕组成，用钢量约为6900吨。,索膜结构,是由多种高强薄膜材料及加强构件（钢架、钢柱或钢索）通过一定方式形成某种空间形状，作为覆盖结构，并能承受一定的外荷载作用的一种空间结构形式。,1.2.2.,5,充气结构和索膜结构,1.2.2,按建筑物结构采用的材料分,案例：上海体育场,上海体育场，又名八万人体育场，占地面积19万平方米，建筑面积 17万平方米。看台挑蓬为大型钢管空间结构,屋面为钢骨架支撑的膜结构，覆以赛福龙涂面玻璃纤维成型膜。,1.2.3,按建筑物的结构体系分,房屋主体结构的各种形式,(a),墙体结构；,(b),框架结构；,(c),错列桁架结构；,(d),筒体结构；,(e),拱结构；,(f),网架结构；,(g),空间薄壳结构；,(h),钢索结构；,(i),空间折板结构,利用建筑物的,墙体,作为竖向,承重,和抵抗,水平荷载,（如风荷载或水平地震荷载）的结构。墙体同时也可作为围护及房间分隔构件用。另外，在高层建筑中墙体结构也称为剪力墙结构。,1.2.3,按建筑物的结构体系分,1.2.3.1,墙体结构,采用,梁、柱组成的框架,作为房屋的竖向,承重,结构，同时承受,水平荷载,。,1.2.3.2,框架结构,利用房间,四周墙体形成的封闭筒体,作为主要抵抗水平荷载的结构。也可以利用框架和筒体组合成框架筒体结构。,1.2.3.3,筒体结构,利用,整层高的桁架,横向跨越房屋两外柱之间的空间，并利用桁架交替在各楼层平面上错列的方法增加整个房屋的刚度，也使居住单元的布置更加灵活。,1.2.3.4,错列桁架结构,以在一个平面内受力的由,曲线（或折线）形构件组成的拱,所形成的结构，来承受整个房屋的竖向荷载和水平荷载的结构。,1.2.3.5,拱结构,由,曲面形板与边缘构件（梁、拱或桁架）组成的空间结构,。它能以较薄的板面形成承载能力高、刚度大的承重结构，并能覆盖大跨度的空间而无需中间设柱。,1.2.3.6,空间薄壳结构,由,多块平板组合而成的空间结构,，是一种既能承重又可围护，用料较省、刚度较大的薄壁结构。,1.2.3.7,空间折板结构,由,多根杆件按照一定的网格形式，通过节点连接而成的空间结构,，具有空间受力、重量轻、刚度大、可跨越较大跨度、抗震性能好等优点。,1.2.3.8,网架结构,楼面荷载通过,吊索或吊杆传递到支承柱,上去，再由柱传递到基础的结构，类似悬索结构的桥梁。,1.2.3.9,钢索结构,1.3,建筑物的等级,1.3.1,建筑物的设计等级,特级,一级,二级,三级,一,般,公,共,建,筑,单体建筑面积,8,万平方米以上,2,万平方米以上至,8,万平方米,5,千平方米以上至,2,万平方米,5,千平方米及以下,立项投资,2,亿元以上,4,千万元以上至,2,亿元,1,千万元以上至,4,千万元,1,千万元及以下,建筑高度,100,米以上,50,米以上至,100,米,24,米以上至,50,米,24,米及以下,住宅、宿舍,层数,20,层以上,12,层以上至,20,层,12,层及以下,住宅小区,总建筑面积,10,万平方米以上,10,万平方米及以下,地下工程,地下空间,(,总建筑面积,),5,万平方米以上,1,万平方米以上至,5,万平方米,1,万平方米及以下,附建式人防（防护等级）,四级及以上,五级及以下,建筑物耐久等级,是指建筑物的使用年限。,影响建筑物使用寿命的主要因素是结构构件的材料和结构体系。,建筑结构可靠度设计统一标准,对结构设计的使用年限规定：,1,类：,设计使用年限,5,年，适用于临时性的结构；,2,类：,设计使用年限,25,年，适用于易于替换的结构构件；,3,类：,设计使用年限,50,年，适用于普通房屋和构筑物；,4,类：,设计使用年限,100,年，适用于纪念性建筑和特别重要的建筑结构。,1.3.2,建筑物的耐久等级,危险的建筑物（危房）,是指结构已经严重损坏，或者承重构件已属危险构件，随时可能丧失,稳定性和承载力,，不能保证居住和使用安全的房屋。,A,级,:,结构承载力能满足正常使用要求，未发生危险点，房屋结构安全；,B,级,:,结构承载力基本满足正常使用要求，个别结构构件处于危险状态，但不影响主体结构；,C,级,:,部分承重结构承载力不能满足正常使用要求，局部出现险情，构成局部危房；,D,级,:,承重结构承载力已不能满足正常使用要求，房屋整体出现险情，构成整幢危房。,1.3.3,建筑物的危险等级,建筑结构可靠度设计统一标准,规定，建筑结构设计时，应根据结构破坏可能产生的后果的严重性，采用不同的安全等级。,建筑结构安全等级划分为,以下三个等级：,一级,:,破坏后果很严重，适用于重要的房屋；,二级,:,破坏后果严重，适用于一般的房屋；,三级,:,破坏后果不严重，适用于次要房屋。,1.3.4,建筑结构的安全等级,1.4,建筑模数协调统一标准,建筑模数，是为了建筑物、建筑构件、建筑制品以及有关设备的尺寸之间相互协调而选定的标准尺度系列。,住宅建筑模数协调标准,第,2.2.1,条砖混结构住宅建筑的,开间,应采用下列常用参数,2100,、,2400,、,2700,、,3000,、,3300,、,3600,、,3900,、,4200mm.,注：在砖混结构住宅中可以采用,3400mm,与,2600mm,的建筑参数。,第,2.2.2,条砖混结构住宅建筑的,进深,应采用下列常用参数：,3000,、,3300,、,3600,、,3900,、,4200,、,4500,、,4800,、,5100,、,5400,、,5700,、,6000mm.,第,2.2.3,条砖混结构住宅建筑的,层高,应采用下列常用参数：,2600,、,2700,、,2800mm.,第,1.0.1,条 为了使住宅建筑设计在满足使用功能的前提下通过模数协调尽量减少预制构配件的类型，使其达到标准化、系列化、通用化和商品化，以便充分发挥投资效益，特制定本标准。,知识拓展,风水，也叫堪舆，认为住宅基地或坟地周围的风向水流等形式，能招致住者或葬者一家的祸福。,有人认为，风水理论实际上就是地球物理学、水文地质学、宇宙星体学、气象学、环境景观学、建筑学、生态学以及人体生命信息学等多种学科综合一体的一门自然科学。其宗旨是审慎周密地,考察、了解,自然环境，,利用和改造,自然，,创造良好的居住环境,，赢得最佳的天时地利与人和，达到天人合一的至善境界。,建筑与风水,去伪存真批判继承,风水学中所说的理想环境应该是背靠祖山，左有青龙，右有白虎二山相辅，前景开扩，远处有案山相对；有水流自山间流来，呈曲折绕前方而去；四周之山最好有多层次，即青龙，白虎之外还有护山相拥，前方案山之外还有朝山相对；朝向最好座北向南；如此即形成一个四周有山环抱，负阴抱阳，背山面水的良好地段。,这样的一个相对封闭的空间，用现代科学观念来分析，无疑也是一个很好的,自然生态环境,。背山可以阻挡冬季寒风；前方开阔可以得到良好日照，可以接纳夏日凉风；四周山丘可以提供木材、燃料，山上植被既能保持水土防止山洪，也能形成适宜的小气候；流水既保证了生活与农田灌溉用水，又适宜水中养殖。,去伪存真批判继承,去伪存真批判继承,
