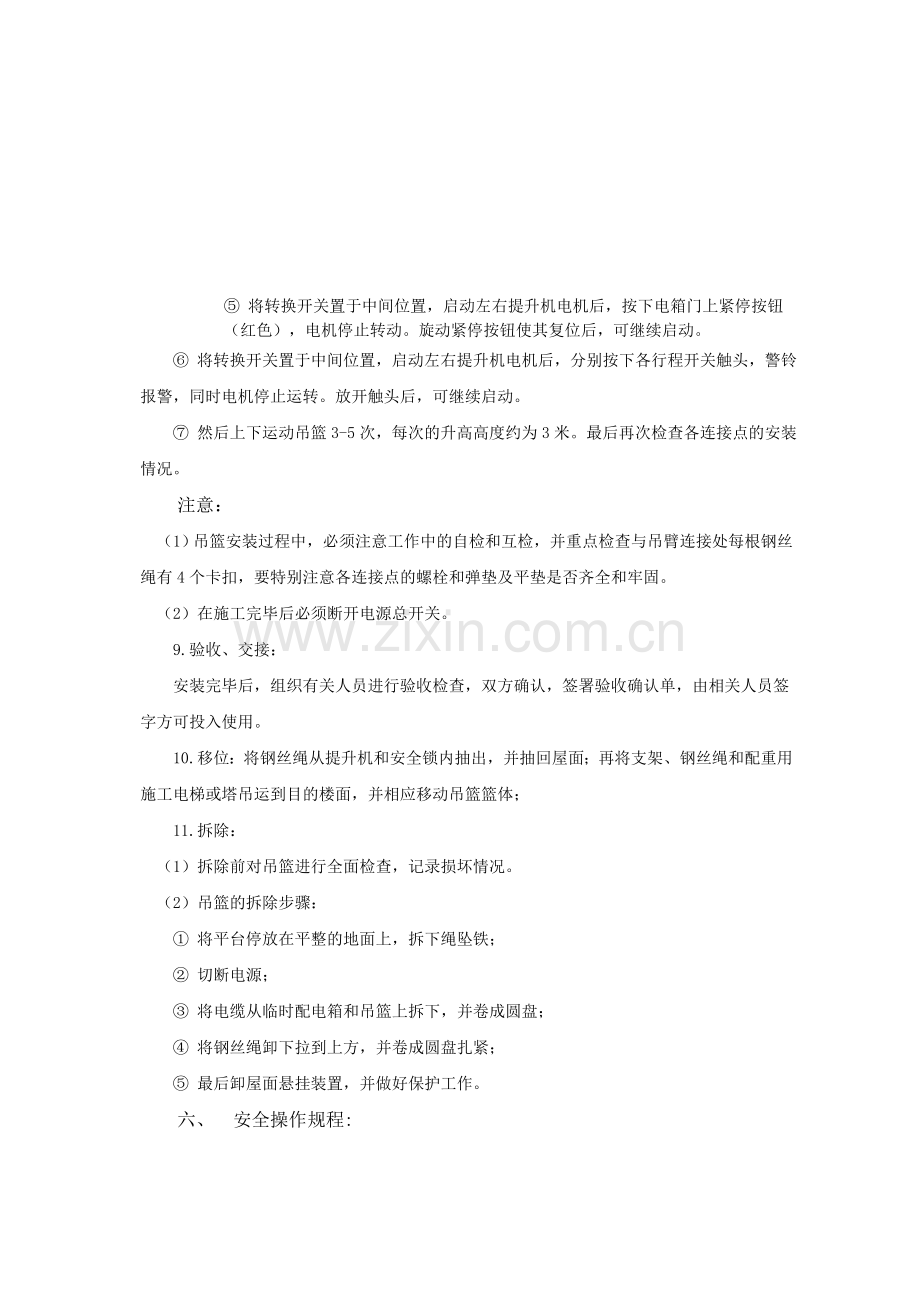

⑤ 将转换开关置于中间位置，启动左右提升机电机后，按下电箱门上紧停按钮（红色），电机停止转动。旋动紧停按钮使其复位后，可继续启动。
⑥ 将转换开关置于中间位置，启动左右提升机电机后，分别按下各行程开关触头，警铃报警，同时电机停止运转。放开触头后，可继续启动。
⑦ 然后上下运动吊篮3-5次，每次的升高高度约为3米。最后再次检查各连接点的安装情况。
注意：
（1）吊篮安装过程中，必须注意工作中的自检和互检，并重点检查与吊臂连接处每根钢丝绳有4个卡扣，要特别注意各连接点的螺栓和弹垫及平垫是否齐全和牢固。
（2）在施工完毕后必须断开电源总开关。
9.验收、交接：
安装完毕后，组织有关人员进行验收检查，双方确认，签署验收确认单，由相关人员签字方可投入使用。
10.移位：将钢丝绳从提升机和安全锁内抽出，并抽回屋面；再将支架、钢丝绳和配重用施工电梯或塔吊运到目的楼面，并相应移动吊篮篮体；
11.拆除：
（1）拆除前对吊篮进行全面检查，记录损坏情况。
（2）吊篮的拆除步骤：
① 将平台停放在平整的地面上，拆下绳坠铁；
② 切断电源；
③ 将电缆从临时配电箱和吊篮上拆下，并卷成圆盘；
④ 将钢丝绳卸下拉到上方，并卷成圆盘扎紧；
⑤ 最后卸屋面悬挂装置，并做好保护工作。
六、 安全操作规程:

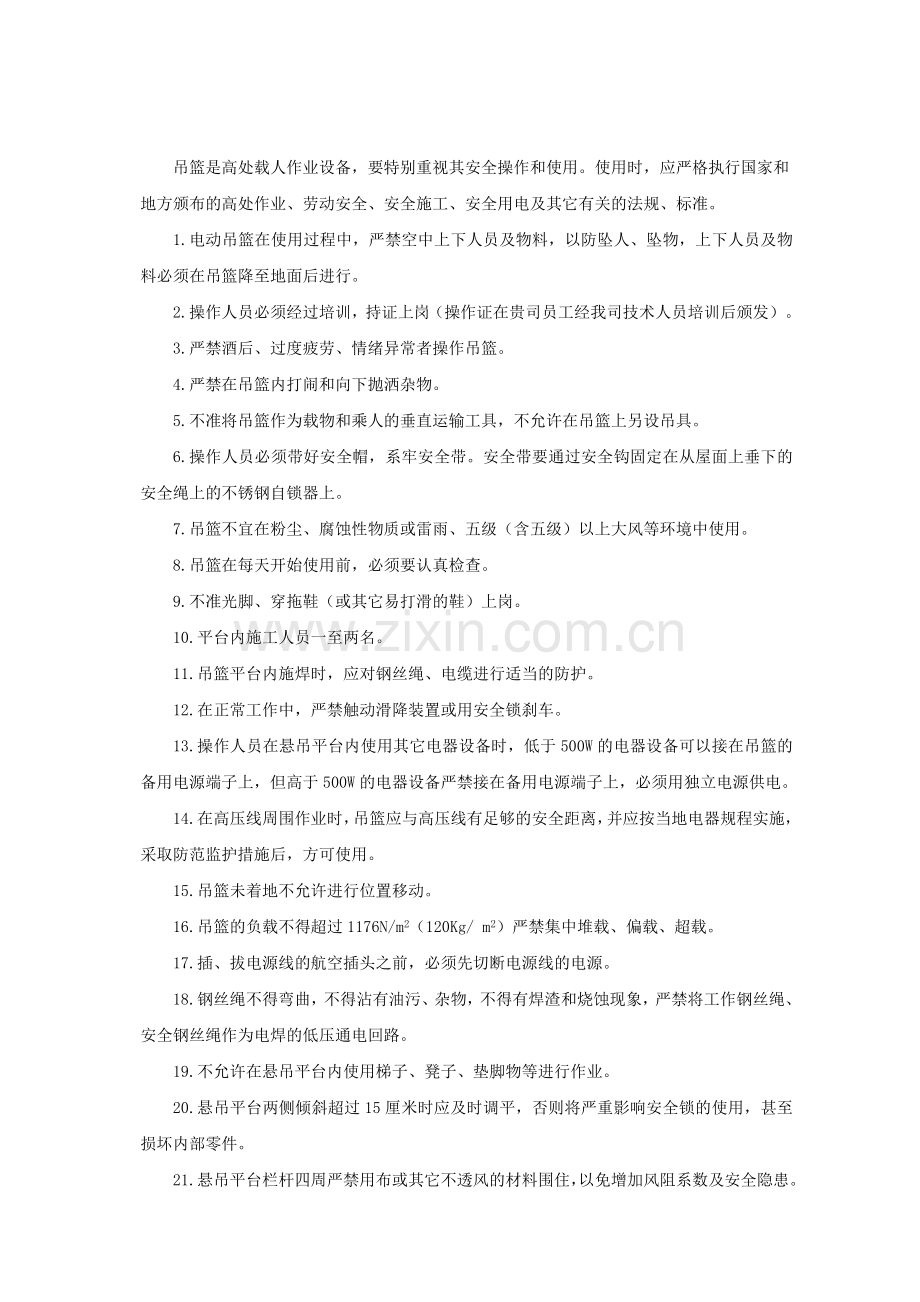

吊篮是高处载人作业设备，要特别重视其安全操作和使用。使用时，应严格执行国家和地方颁布的高处作业、劳动安全、安全施工、安全用电及其它有关的法规、标准。
1.电动吊篮在使用过程中，严禁空中上下人员及物料，以防坠人、坠物，上下人员及物料必须在吊篮降至地面后进行。
2.操作人员必须经过培训，持证上岗（操作证在贵司员工经我司技术人员培训后颁发）。
3.严禁酒后、过度疲劳、情绪异常者操作吊篮。
4.严禁在吊篮内打闹和向下抛洒杂物。
5.不准将吊篮作为载物和乘人的垂直运输工具，不允许在吊篮上另设吊具。
6.操作人员必须带好安全帽，系牢安全带。安全带要通过安全钩固定在从屋面上垂下的安全绳上的不锈钢自锁器上。
7.吊篮不宜在粉尘、腐蚀性物质或雷雨、五级（含五级）以上大风等环境中使用。
8.吊篮在每天开始使用前，必须要认真检查。
9.不准光脚、穿拖鞋（或其它易打滑的鞋）上岗。
10.平台内施工人员一至两名。
11.吊篮平台内施焊时，应对钢丝绳、电缆进行适当的防护。
12.在正常工作中，严禁触动滑降装置或用安全锁刹车。
13.操作人员在悬吊平台内使用其它电器设备时，低于500W的电器设备可以接在吊篮的备用电源端子上，但高于500W的电器设备严禁接在备用电源端子上，必须用独立电源供电。
14.在高压线周围作业时，吊篮应与高压线有足够的安全距离，并应按当地电器规程实施，采取防范监护措施后，方可使用。
15.吊篮未着地不允许进行位置移动。
16.吊篮的负载不得超过1176N/m2（120Kg/ m2）严禁集中堆载、偏载、超载。
17.插、拔电源线的航空插头之前，必须先切断电源线的电源。
18.钢丝绳不得弯曲，不得沾有油污、杂物，不得有焊渣和烧蚀现象，严禁将工作钢丝绳、安全钢丝绳作为电焊的低压通电回路。
19.不允许在悬吊平台内使用梯子、凳子、垫脚物等进行作业。
20.悬吊平台两侧倾斜超过15厘米时应及时调平，否则将严重影响安全锁的使用，甚至损坏内部零件。
21.悬吊平台栏杆四周严禁用布或其它不透风的材料围住，以免增加风阻系数及安全隐患。
22.配重块必须均匀码放，以保证负载平衡。
23.一旦发生故障，必须立即停止使用并通知检修人员；待检修合格后才可以继续使用。
24.吊篮下方地面为行人禁入区域，需要做好隔离措施并设有明显的警告标志。
25.作业结束后，吊篮应与建筑物固定，并切断电源，锁好电气控制箱。
26.吊篮的安装、升降、拆除、维修必须由持证操作人员进行。
27.支架安装处用厚度为50mm的木板进行地板保护，并分散载荷。
七、 季节性施工措施:
1.在雨季，应将吊篮的左右提升机用防水油布包裹住，并在电缆的接口处用防水胶布密封住以便尽可能的防止雨水进入电机内。
2.电缆的所有接头都用防水胶布缠绕，电控箱的各个承插接口在雨季施工中也必须用防水胶布黏结。
3.吊篮内的操作人员必须穿防滑和绝缘电工鞋。
4.雷雨天及大风天绝对禁止施工，并在雷雨到来之前彻底检查吊篮的接地情况。
5.五级以上大风天气里，必须将吊篮下降到地面或施工面的最低点。
6.冬季施工应注意不可以将施工用水到处飞溅，以免结冰而导致施工人员摔倒而出现事故。
7.在冬季雾天施工时，应等大雾散去并在日照比较充足的情况下，才可以使用电动吊篮，否则，容易出现打滑并可能出现设备事故。
8.冬季施工人员必须穿防滑绝缘鞋，并将棉衣和棉裤穿好并系好袖口和裤脚。
八、 吊篮的布置平面图请参见后面的附图:
1、吊篮按装作业时，两组篮筐之间距离不小于500mm，防止施工作业中发生碰撞事故。
九、 验算、验收:
1.验算：
（1）屋顶吊架的受力说明：该吊架的力学模型为超静定系统，所以我公司在申报科技成果并在成果鉴定会上，用实验的手段将该系统进行了系统检测。
（2）钢丝绳的受力检验：我公司的吊篮系统采用的是航空用钢丝绳，结构为4×31SW+NF，直径8.3mm(ZLP630)，公称强度为2160MPa，破断拉力不小于55KN；结构为4*25Fi，直径8.6mm，公称强度最小为2010MPa，破断拉力不小于56.5KN(ZLP800)。
（3）吊篮系统的最大拉力校核。
ZLP800.ZLP630按照最长的吊篮6米，自重G1=400kgf；
吊篮3人工作，均重G2=75 kgf，则ZLP800吊篮可承载物料为最大G3 = 575 kgf；
吊篮工作时通过两端提升机中的两根钢丝绳将载荷传递给两个支架的吊杆，即两个吊点受力，考虑到让两个人挤在一端的可能偏载因素，则每个吊点受力：
G = ( G1 + G3 + G2 )/2 = (400 +575 + 225)/2 =600 kgf =5.88 KN
钢丝绳直径选择可由钢丝绳最大工作静拉力确定，按照钢丝绳所在机构工作级别有关的安全系数选择钢丝绳直径。所选钢丝绳的破断拉力应满足F0/S≧n；
其中n为钢丝绳最小安全系数，工作级别为8级时，安全系数为9；
F0为钢丝绳破断拉力；
S为钢丝绳最大工作静拉力。
则n = F0/S = 56.5/5.88=9.609；
所以，钢丝绳满足使用安全要求。
（4）支架吊杆的力矩平衡：
其吊架外伸在1.5米时，最大额定承载物料重量G3 = 615kgf：
吊杆外伸1.5米时
后支架重G4=76 kgf；
每个支架配重G5=500 kgf；
反倾翻力F2= G4+ G5=576 kgf；
吊臂的力矩M1 = 1.5G =1.5×615×9.8 =9040.5牛·米；
反倾翻力矩M2 = 4.0F2 = 4.0×576×9.8 =22579.2牛·米；
N = M2/M1 = 22579.2/9040.5 =2.497＞2(抗倾覆安全系数)
吊架的抗倾翻能力符合标准要求。
注意：吊架外伸最大为1.7米，此时最大额定承载物料重量为500公斤(包括人员).
后支架重G4=76 kgf；
每个支架配重G5=500 kgf；
反倾翻力F2= G4+ G5=576 kgf；
吊臂的力矩M1 = 1.7G =1.7×500×9.8 =8330牛·米；
反倾翻力矩M2 = 3.8F2 =3.8×576×9.8 =21450牛·米；
用N = M2/M1 = 21450/8330 =2.57＞2(抗倾覆安全系数)
吊架的抗倾翻能力符合标准要求。
（5）电缆及电箱的选择：
我公司的ZLP系列电动吊篮的电机参数如下：
630与800型电动吊篮额定功率： 3KW，额定电流7.9A；依据“机电设备设计手册”的推荐值，我司选用3×2.5+2×1.5的5芯电缆，该电缆的额定电流值为10A。
共计使用约（46）台吊篮，需用功率约（138）KW，依据电工手册：（I=P/U24000/380=63A）；每栋楼选用150A的空开及相应的漏电开关（4）套。
2.验收：
（1）我公司安装负责人进行自检，并填写检查单；
（2）指派检查人员对吊篮安全运行进行检查验收，其内容如下：
① 平台及悬挂机构，安装是否符合要求；
② 吊篮钢丝绳加固点是否牢固可靠，配重的重量及块数是否符合要求；
③ 悬挂机构的抗倾覆系数是否小于2；
④ 挑梁外伸是否符合要求；
⑤ 电器系统有无安全保护装置，电缆有无破损；
⑥ 安全锁及提升机是否正常。
3.根据具体情况签字交接。
十、 培训：
当吊篮交付使用后，对操作人员必须进行现场培训。我公司派工程师或技术人员进行对操作人员的培训，合格后颁发《吊篮操作证》方可上岗。
设备正常使用后，我公司会长期派驻4名技术人员现场维修、指导、检查安全使用，承租方应予以配合。
十一、 维护、保养：
为了能够维持吊篮的性能，延长使用寿命，可靠的保障操作人员的安全，更好的为承租方服务，希望操作人员对日常使用的吊篮进行一定的维护、保养：
1.及时清除提升机表面及工作钢丝绳上的污物，避免提升机进、出绳口进入杂物，损伤机内零件。注意检查有无异响或异味，作业后进行遮盖，避免雨水、杂物等侵入。安装、运输、使用中避免碰撞，以免造成机壳损伤。
2.及时清除安全锁表面和安全钢丝绳上的杂物，注意安全锁的防护措施，避免杂物进入锁内，造成安全锁失灵和失效。作业中避免碰撞安全锁，作业后做好防护工作，防止雨、雪等杂物进入安全锁内。
3.经常检查钢丝绳表面，及时清理附着的污物，及时发现和排除出现局部缺陷的趋势。
4.经常检查联接件和紧固件，发现松动要及时拧紧。出现焊缝裂纹或构件变形，应及时和我方技术员联系进行检修。作业后要及时清理表面污物，注意保护表面漆层，出现漆层脱落，应及时补漆，避免锈蚀。
5.电器箱内要保持清洁无杂物，不得把工具或其它材料放入箱内。避免电器箱、限位开关和电缆受到外力冲击。经常检查电器接头有无松动，如有松动及时紧固。作业完毕，及时拉闸断电，锁好电器箱门，并妥善遮盖电器箱。
6.如发现异常情况，电器元件损坏、遇到电气故障等技术性问题立即停止使用，通知我方技术人员进行检修。
