格力变频空调元器件识别及原理演示幻灯片.ppt

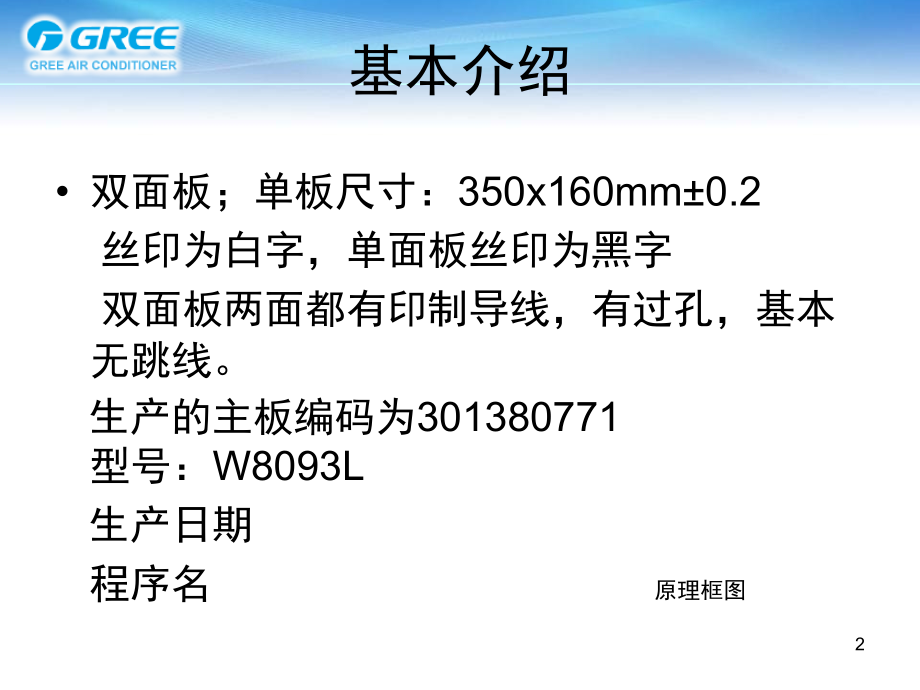

,变频原理及元器件识别,1,基本介绍,双面板；单板尺寸：,350 x160mm0.2,丝印为白字，单面板丝印为黑字,双面板两面都有印制导线，有过孔，基本无跳线。,生产的主板编码为,301380771,型号：,W8093L,生产日期,程序名,原理框图,2,开关电源,IPM,模块部分,PFC,电路,强电滤波部分,主芯片以及其控制部分,通讯电路,整流桥,3,压敏防爆电阻,保险管,聚酯电容 滤波用,扼流圈,强电滤波电路,放电管,4,压敏防爆电阻,放电管,因为雷击或电网中其它高频用电设备的影响，,浪涌,电网中时常回出现短暂的较高电压的干扰。,当瞬间高压引入设备时，压敏电阻会迅速导通，通过放电管，将干扰放至地线。,保证后面电路不被高压击坏。,5,扼流圈,6,电抗器,火线,AC-L2,进，火线,AC-L3,出，滤波 抗干扰,7,PTC,电阻,PTC,即正温度系数电阻,随着温度的升高电阻值会迅速增高,保护作用,电流互感器,主继电器,二极管整流,钳位二极管,8,整流桥,大电解电容 储存能量,整流桥缺角为正端，中间两脚为,AC,输入端,另一脚为负端,整流后输出母线电压约为,310V,直流电,9,PFC电路,U202,为光耦,TLP621,白色,U203,为光耦,TLP781,黑色,光耦上有个点的为第一脚,水泥电阻,IGBT,绝缘栅极晶体管,U201,光耦,TLP620,10,PFC,PFC,是指功率因数校正。功率因数是指有功功率占视在功率的比例，功率因数越高代表有功功率越高。,无源 有源 部分开关,IGBT,是,BJT,双极性三极管和,MOS,管组成的复合型,全控电压驱动式电力电子器件,11,开关电源,高频变压器,开关管,IC TOP243Y,IC TL431,光耦,注意方向,7805,7815,12,IC TL431,1,参考,2,阳极,3,阴极,13,IC TOP243Y,管脚介绍,:,1.,控制管脚,(C),2.,电压检测管脚,(L),3.,外部限流管脚,(X),4.,源级管脚,(S),5.,频率管脚,(F),7.,漏级管脚,(D),14,IPM部分,IPM,模块,打螺钉工序,压缩机三相,U,蓝色线,V,黄色线,W,黑色线,水泥电阻,运算放大器,15,IPM模块,IPM PS21965-ST,物料编码 36000716,16,主控芯片及周边电路,感温包电路,反相器,主,IC,DSP,芯片,TMS320LF2406APZ,排针,校验程序,芯片电源,5V,变为,3.3V,晶振,复位芯片,复位芯片,17,通讯电路,TLP781,注意光耦的方向不能插反,稳压二极管,零火线通讯,18,谢谢！,欢迎访问：,19,
