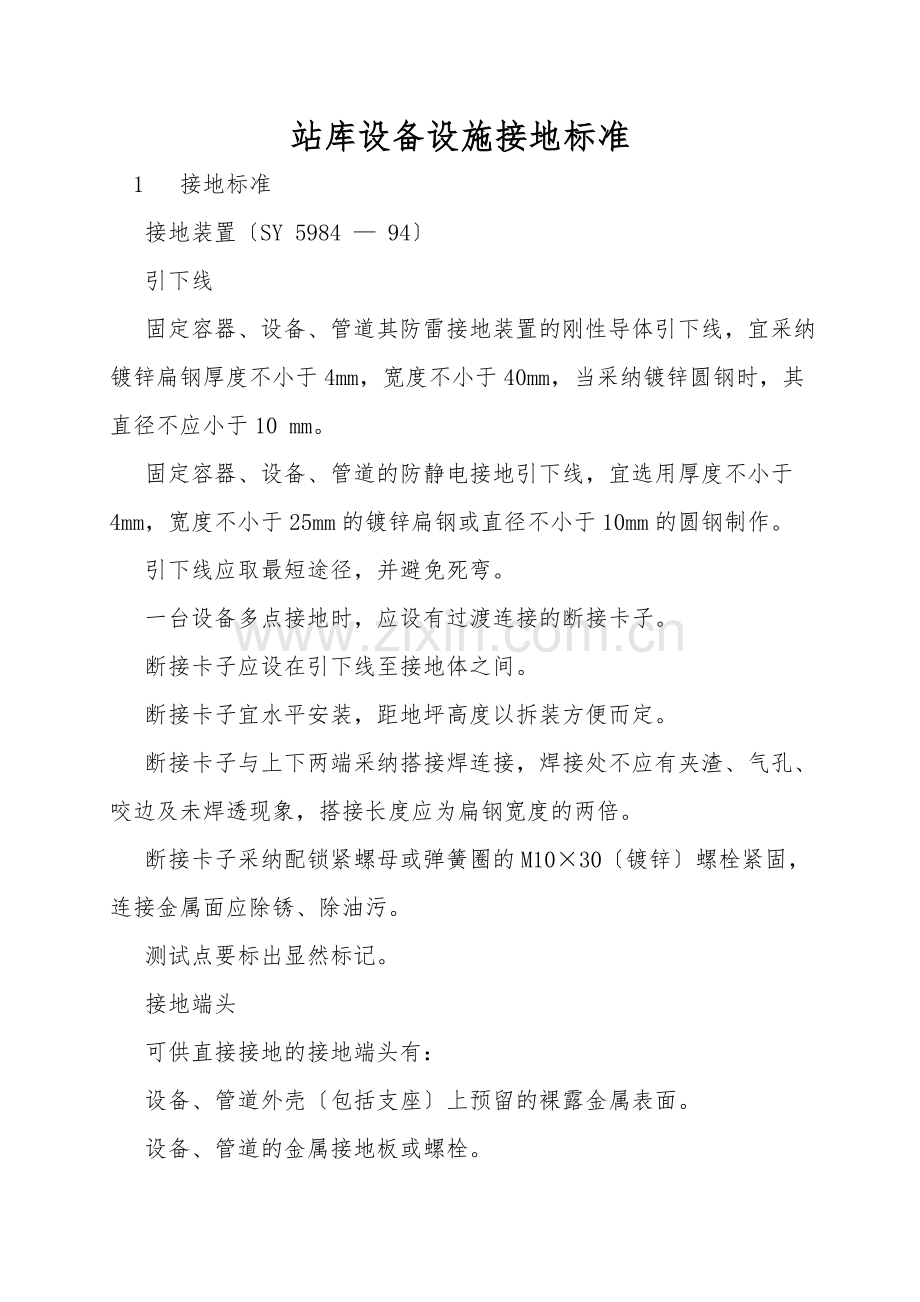

1、站库设备设施接地标准 1 接地标准 接地装置SY 5984 94 引下线 固定容器、设备、管道其防雷接地装置的刚性导体引下线,宜采纳镀锌扁钢厚度不小于4mm,宽度不小于40mm,当采纳镀锌圆钢时,其直径不应小于10 mm。 固定容器、设备、管道的防静电接地引下线,宜选用厚度不小于4mm,宽度不小于25mm的镀锌扁钢或直径不小于10mm的圆钢制作。 引下线应取最短途径,并避免死弯。 一台设备多点接地时,应设有过渡连接的断接卡子。 断接卡子应设在引下线至接地体之间。 断接卡子宜水平安装,距地坪高度以拆装方便而定。 断接卡子与上下两端采纳搭接焊连接,焊接处不应有夹渣、气孔、咬边及未焊透现象,搭接长度

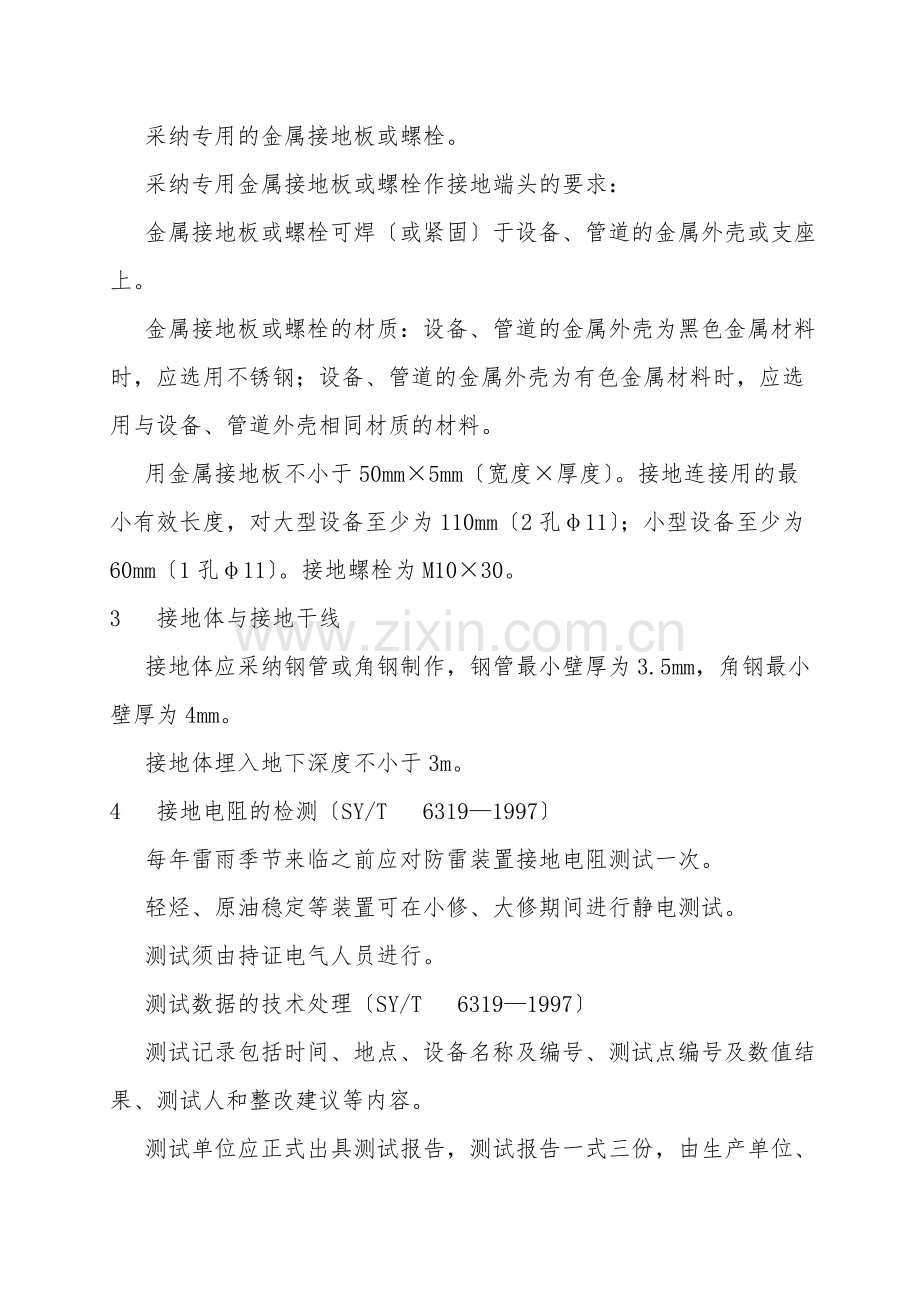

2、应为扁钢宽度的两倍。 断接卡子采纳配锁紧螺母或弹簧圈的M1030镀锌螺栓紧固,连接金属面应除锈、除油污。 测试点要标出显然标记。 接地端头 可供直接接地的接地端头有: 设备、管道外壳包括支座上预留的裸露金属表面。 设备、管道的金属接地板或螺栓。 采纳专用的金属接地板或螺栓。 采纳专用金属接地板或螺栓作接地端头的要求: 金属接地板或螺栓可焊或紧固于设备、管道的金属外壳或支座上。 金属接地板或螺栓的材质:设备、管道的金属外壳为黑色金属材料时,应选用不锈钢;设备、管道的金属外壳为有色金属材料时,应选用与设备、管道外壳相同材质的材料。 用金属接地板不小于50mm5mm宽度厚度。接地连接用的最小有效长度

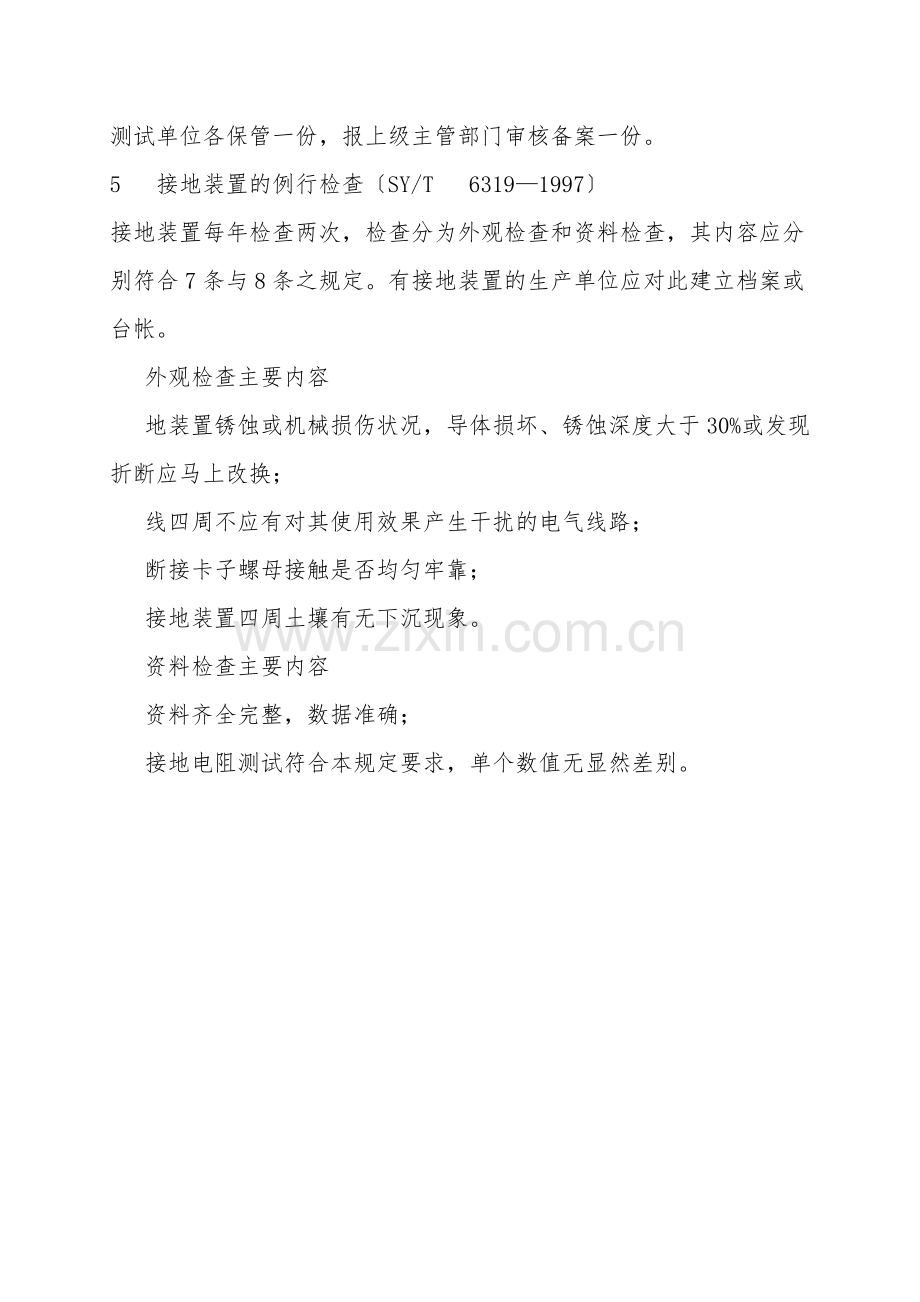

3、对大型设备至少为110mm2孔11;小型设备至少为60mm1孔11。接地螺栓为M1030。3 接地体与接地干线 接地体应采纳钢管或角钢制作,钢管最小壁厚为3.5mm,角钢最小壁厚为4mm。 接地体埋入地下深度不小于3m。4 接地电阻的检测SY/T 63191997 每年雷雨季节来临之前应对防雷装置接地电阻测试一次。 轻烃、原油稳定等装置可在小修、大修期间进行静电测试。 测试须由持证电气人员进行。 测试数据的技术处理SY/T 63191997 测试记录包括时间、地点、设备名称及编号、测试点编号及数值结果、测试人和整改建议等内容。 测试单位应正式出具测试报告,测试报告一式三份,由生产单位、测试单位各保管一份,报上级主管部门审核备案一份。5 接地装置的例行检查SY/T 63191997接地装置每年检查两次,检查分为外观检查和资料检查,其内容应分别符合7条与8条之规定。有接地装置的生产单位应对此建立档案或台帐。 外观检查主要内容 地装置锈蚀或机械损伤状况,导体损坏、锈蚀深度大于30%或发现折断应马上改换; 线四周不应有对其使用效果产生干扰的电气线路; 断接卡子螺母接触是否均匀牢靠; 接地装置四周土壤有无下沉现象。 资料检查主要内容 资料齐全完整,数据准确; 接地电阻测试符合本规定要求,单个数值无显然差别。
