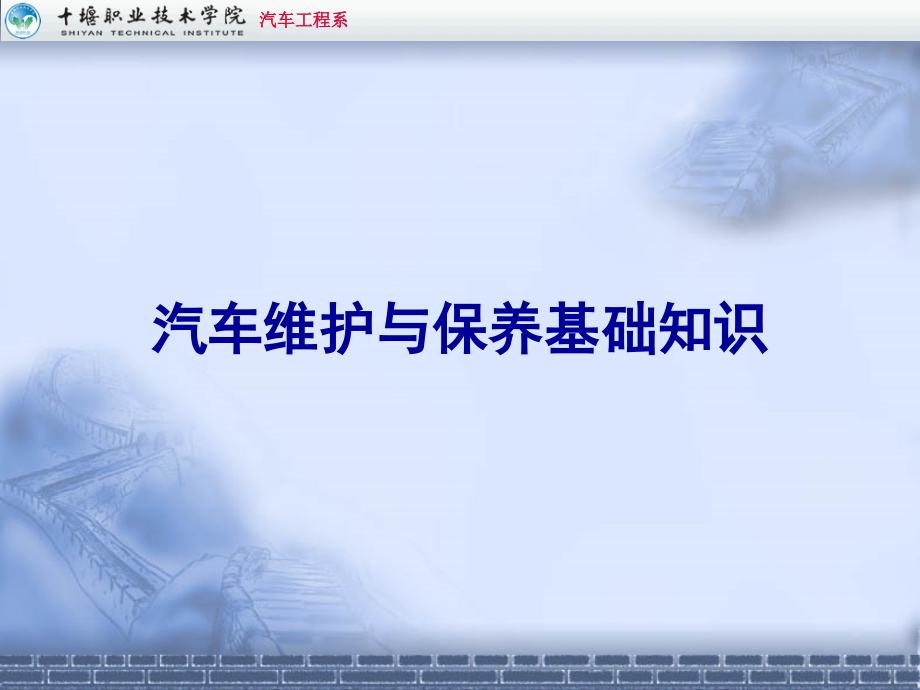

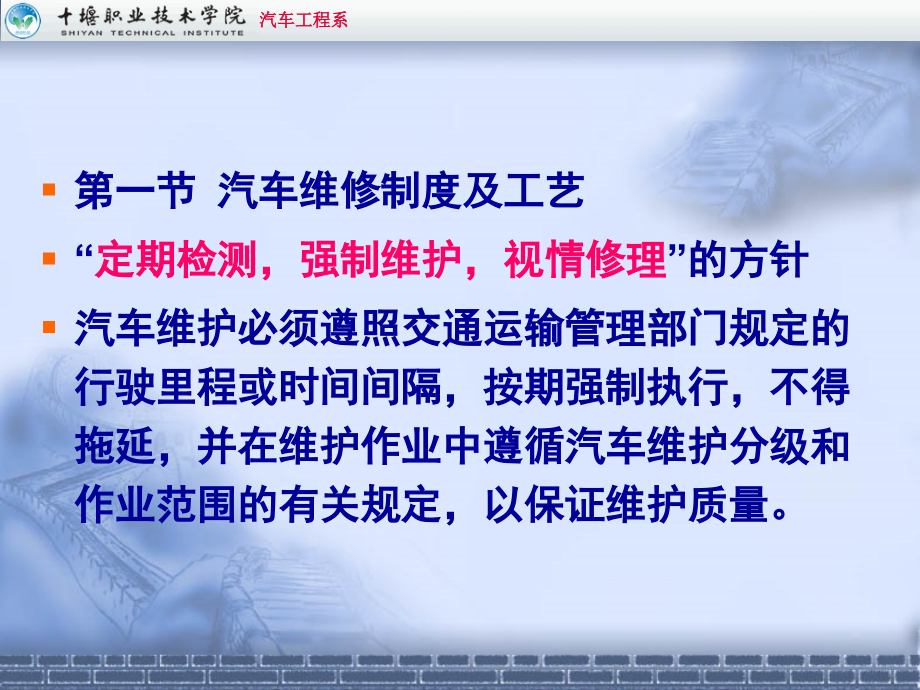

单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,汽车工程系,汽车维护与保养基础知识,第一节 汽车维修制度及工艺,“,定期检测，强制维护，视情修理,”,的方针,汽车维护必须遵照交通运输管理部门规定的行驶里程或时间间隔，按期强制执行，不得拖延，并在维护作业中遵循汽车维护分级和作业范围的有关规定，以保证维护质量。,汽车维护,:,是定期地对汽车各部分进行以,清洁,、,检查,、,紧固,、,润滑,、,调整,和,补给,等六大作业为中心作业内容。目的在于,保持车容整洁和消除故障隐患，防止车辆早期损坏。,汽车修理,:,是指为恢复汽车各部分规定的技术状况和工作能力所进行的活动的总称。修理是汽车有形损耗的补偿，包括,故障诊断、拆卸、更换、修复、装配、磨合、试验,等作业,。,一、汽车维护制度及工艺,（一）汽车维护周期,日常维护周期是出车前，行车中，收车后。,一、二级维护周期的确定，应以汽车,行驶里程,为基本依据。,车辆进行维护时，,不能对其主要总成大拆大卸，,只有在发生故障需要解体时方可进行解体。很显然，与过去的维护制度相比，现行的维护制度进行了以下规范：,（,1,）取消了整车解体式的三级维护。,（,2,）没有对各级维护周期作统一规定。,（,3,）对季节性维护作了规范。,注意：一般除主要总成发生故障必须解体外，不得对车辆总成进行解体，这就明确了维护和修理的界限。,（二）汽车维护作业内容,1,、日常维护,（,1,）汽车日常维护的定义,汽车日常维护也称例行保养，是各级维护的基础，是指驾驶员在每日出车前、行车中、收车后，针对车辆使用情况所做的一系列预防性为主的日常维护作业。中心内容是：,清洁、补给和安全检视。,（,2,）汽车日常维护的基本要求,驾驶员在汽车日常维护保养中，必须强制执行,三检,坚持,出车前,、,行车中,、,收车后,检视车辆的安全机构及各部件连接紧固情况；,四清,保持,空气,、,机油,、,燃油滤清器,和,蓄电池的清洁；,四防,防止,漏油,、,漏水,、,漏气,、,漏电,”,制度。,3.,汽车日常维护作业内容,日常维护保养的内容包括：清洁、紧固、润滑。,(1),出车前的日常维护,维护项目及作业内容,1,）汽车外表：清洗,2,）门窗玻璃、刮水器、室内镜、后视镜、门锁与升降器手摇柄：检查,3,）散热器的水量、蓄电池内的电解液液面高度、曲轴箱内的机油量、油箱内的燃油储量：检查,4,）喇叭、灯光：检查,5,）转向机构各连接部位：检查,6,）转向器：检查轮毂轴承、转向节主销是否松动；检测转向盘的游动间隙,7,）轮胎：检查轮胎气压、清除轮胎表面杂物,8,）离合器、制动器：检查离合器和制动器踏板的自由行程,9,）轮胎螺母、半轴螺栓、钢板弹簧骑马螺栓和,U,形螺栓：检查连接紧固情况,10,）车辆有无漏水、漏油、漏气、漏电现象：检查,11,）仪表：检查,（,2,）行车中的日常维护,汽车行驶中的日常维护包括途中检查和停车检查,途中作业内容,1,）检查发动机和底盘有无异响和异常气味,2,）检查离合器和制动装置的工作情况,3,）检查转向机构的工作情况,4,）检查各个仪表和灯光照明装置的工作情况,停车作业内容,1,）检查轮胎气压并清除胎间、胎纹中的杂物,2,）检查有无漏水、漏油、漏气、漏电现象,3,）检查车轮制动器有无拖滞、发咬或发热现象，手制动器的作用是否可靠,4,）检查转向机构、操纵机构等连接部位是否牢靠,（,3,）收车后的日常维护,维护项目及作业内容,1,）汽车外表：清洗,2,）,全车检漏、补给：,检查全车有无漏油、漏水、漏气、漏电等现象。,添加燃油、润滑油及制动,液（对液压制动汽车而言）,对全车各润滑点进行检查，,并按需要加注润滑脂。,3,）冷却系：检查,4,）皮带、贮气筒：检查各传动皮带的松紧度 和储气量,5,）蓄电池：检查,6,）各部连接装置：检查螺栓、螺母有无松动、脱落,7,）悬架总成：检查,8,）轮胎：检查轮胎气压、清除轮胎表面杂物,9,）机油滤清器：排污、清洗,10,）排故：排除行车中发生的所有故障，需小修的，应及时安排修理,2,、一级维护,汽车一级维护是指车辆行驶到一定里程（间隔里程因车、因使用条件而不同）后，除完成日常维护作业外，进行以清洁、润滑和紧固为中心作业内容，并检查有关制动、操纵等安全部件，由专业维修人员负责执行的车辆维护作业。过去称为一级保养。其中心作业内容为：润滑和紧固。根据我国现行的维护制度，一级维护应由专业维修企业负责执行，即应进厂维护。,随着现代汽车技术的发展，使得汽车维护作业的技术含量和作业难度正在逐步提高。因此，一级维护必须由汽车维修企业的专业人员来完成，这对确保维护质量具有十分重要的意义。,3.,汽车一级维护保养的工艺流程及作业内容,维护计划间隔,进厂检验,维护作业,竣工检验,出厂交车,过程检验,材料、工时统计,填写技术档案,一级维护作业的工艺流程图,（,2,）桑塔纳,GLi,轿车一级维护单人作业流程,序号：第,1,步,维护项目说明：接车检验,作业内容技工,A,1,、检查施工单与维修车辆的车号和,VIN,码是否相符,2,、对用户陈述故障进行检查，确定维护内容,序号：第,2,步,维护项目说明：准备工作,作业内容技工,A,1,、准备工具,2,、领配件,序号：第,3,步,维护项目说明：检查照明,设备、喇叭、洗涤装置,作业内容技工,A,1,、检查各项灯光,2,、目测安全气囊,有无损伤,3,、检查电动摇窗机,4,、检查电动后视镜,序号：第,4,步,维护项目说明：各仪表、安全带,作业内容技工,A,1,、检查各项仪表是否正常,2,、检查安全带是否完好,维护项目说明：刮水器,作业内容技工,A,1,、检查刮水器工作状况,2,、目测检查清洁,液液面高度，,必要时添加,序号：第,6,步,维护项目说明：检查故障存储器,作业内容技工,A,使用大众专用诊断仪读取各系统的故障信息,序号：第,7,步,维护项目说明：发动机润滑系,作业内容技工,A,1,、发动机熄火后，,打开发动机盖,2,、检查发动机润滑,系统（上部）有无渗漏,3,、打开发动机加机油,口盖放于工具盒内,序号：第,8,步,维护项目说明：更换机油、滤芯,作业内容技工,A,更换机油、滤芯,序号：第,9,步,维护项目说明：燃油系统,作业内容技工,A,1,、目测检查燃油箱管路、接头,以及制动管路,序号：第,10,步,维护项目说明：检查转向传动机构和车身底部,作业内容技工,A,1,、检查车身底部防护层是否损坏,2,、目测检查驱动轴防尘罩情况,3,、目测检查驱动轴内外万向节,4,、目测检查转向传动机构的工作状况和密封性,5,、检查紧固底盘螺栓,序号：第,11,步,维护项目说明：排气管、消声器、三元催化器,作业内容技工,A,1,、目测检查排气歧管、消声器状况及密封性,2,、检视三元催化器外观及连接状况,序号：第,12,步,维护项目说明：检查悬架系统,作业内容技工,A,1,、检查减振器密封及连接状况,2,、检查下摆臂与球头有无变形或损伤,3,、检查减振弹簧有无变形或损伤,4,、检查横拉杆球头间隙和防尘罩状况并紧固,序号：第,13,步,维护项目说明：前轮制动器,作业内容技工,A,目测检查各部件磨损情况，必要时更换,序号：第,14,步,维护项目说明：后轮制动器,作业内容技工,A,1,、目测检查各部件磨损情况，必要时更换,2,、装复、润滑总成，调整轮毂间隙,序号：第,15,步,维护项目说明：检查轮胎,作业内容技工,A,1,、检查轮胎花纹及花纹深度,2,、检查轮胎螺栓拧紧力矩,序号：第,16,步,维护项目说明：检查发动机上部,作业内容技工,A,目测零件有无损坏和泄漏,序号：第,17,步,维护项目说明：燃油蒸发控制装置,作业内容技工,A,1,、检查软管和接头,2,、目测检查活性,炭罐、储油罐外观,3,、检查单向阀,序号：第,18,步,维护项目说明：曲轴箱通风装置,作业内容技工,A,目测检查,PCV,阀和通气软管,序号：第,19,步,维护项目说明：冷却系,作业内容技工,A,1,、目测检查冷却系密封状况,2,、用冰点仪检测冷却液冰点,3,、目测检查冷却液品质及液面高度，必要时添加或更换,序号：第,20,步,维护项目说明：转向器、液压助力泵、转向减振器,作业内容技工,A,1,、检查转向器、助力泵、储液罐等的密封性,2,、检查液压助力器储油罐油面高度,3,、检查助力泵工作状况,序号：第,21,步,维护项目说明：制动操纵系统,作业内容技工,A,1,、目测检查制动液品质、质量及制动液面指示灯开关（必要时更换制动液）,2,、目测检查制动系统有无渗漏,序号：第,22,步,维护项目说明：蓄电池,作业内容技工,A,1,、清洁外表及极桩、通气孔,2,、检查电解液液面高度,序号：第,23,步,维护项目说明：起动机,作业内容技工,A,1,、起动发动机,2,、检查起动机工作状况,序号：第,24,步,维护项目说明：进气管,作业内容技工,A,1,、目测检查进气歧管,电加热器线路和热敏开关,2,、检查液压挺柱工作,状况，有无不正常噪声,序号：第,25,步,维护项目说明：发电机,作业内容技工,A,检查发电机运转情况，测量发电机电压,序号：第,26,步,维护项目说明：空调系统,作业内容技工,A,检查空调系统工作状况、密封状况,序号：第,27,步,维护项目说明：车门、发动机盖,作业内容技工,A,1,、检查车门、发动机盖铰链、拉索,2,、检查门锁，必要时润滑,序号：第,28,步,维护项目说明：轮胎（包括备胎）,作业内容技工,A,用轮胎气压表检查轮胎气压,序号：第,29,步,维护项目说明：排放,作业内容技工,A,引导车辆检测尾气,序号：第,30,步,维护项目说明：竣工检验,作业内容技工,A,1,、清洁车辆内外,2,、填写整齐单据各项,3,、试车（用户同意）,3,、二级维护,汽车二级维护是指车辆行驶到一定里程（间隔里程因车、因使用条件而不同）后，除完成一级维护作业外，以检查、调整转向节、转向摇臂和悬架等经过一定时间使用后容易磨损或变形的安全部件为主，并拆检轮胎，进行轮胎换位，检查调整发动机工况和排气污染装置等，由维修企业负责执行的车辆维护作业。过去称为二级保养。其中心作业内容为：检查和调整。,汽车二级维护基本作业项目是汽车行驶到一定里程或使用一定时间后，不管汽车的技术状况如何都必须完成的内容。它真正体现了“强制维护”的原则，适用于所有汽车二级维护的技术规范。其规定的基本作业项目和要求是有原则性的，具有实际指导意义。,序号,1,维护项目：发动机润滑油、机油滤清器,作业内容,1,、更换机油,2,、更换机油滤清器,3,、检查机油压力及报警装置,序号,2,维护项目：空气滤清器、进气预热装置,作业内容,1,、检查冷却液预热加热导管和热敏开关（,JV,型发动机）,2,、检查进气歧管电加热器电器线路和热敏开关（,JV,型发动机）,序号,3,维护项目：燃油系统,作业内容,1,、检查燃油箱,2,、检查燃油管及接头,3,、更换清洁燃油滤器,4,、检查燃油泵,5,、检测燃油压力和系统,保持压力（电喷发动机）,桑塔纳轿车二级维护基本作业规程,序号,4,维护项目：化油器及联动机构,作业内容,1,、拆洗化油器,2,、检查化油器联动装置、,紧固螺栓,3,、检查手动阻风门开度，,调整怠速及排放情况,序号,5,维护项目：喷油器,作业内容,1,、检查喷油器的作用,2,、每运行,6,万,km,清洗喷油器，检查喷油器开启压力,3,、检查怠速及排放,序号,6,维护项目：燃油蒸发,控制装置,作业内容,1,、检查软管及接头,2,、检查活性炭罐电磁阀动作情况,序号,7,维护项目：曲箱箱通风（,PCV,）装置,作业内容,检查、清洁,PCV,阀、,PCV,滤清器、通气软管,序号,8,维护项目：三元催化转化器、氧传感器作业内容,1,、检查外观及连接情况,2,、检查三元催化转化器内部是否破损、堵塞,3,、检查三元催化转化器的作用,序号,9,维护项目：发动机传动带及带轮,作业内容：,1,、检查传动带及带轮外观,2,、调整传动带挠度,序号,10,维护项目：配气机构,作业内容：,检查液压挺杆工作状况,序号,11,维护项目：冷却系统,作业内容：,1,、检查散热器、膨胀水箱、,箱盖压力阀及水管,2,、检查冷却液品质及液面高度,3,、检查水泵,4,、检查节温器工作状况,5,、检查冷却风扇工作状况,序号,12,维护项目：分电器、高压线,作业内容：,1,、清洁分电器,2,、检查分电器各电极,3,、检查分电器高压线及电阻,4,、检查分电器轴与壳配合状况，并润滑,5,、检查霍尔信号发生器转子，检查转子叶轮间隙,6,、检查、调整点火提前角,序号,13,维护项目：火花塞,作业内容：,1,、清洁、检查,或更换火花塞,2,、调整火花塞电极间隙,序号,14,维护项目：进、排气歧管、消声器,作业内容：,检查、紧固进、排气歧管及消声器,序号,15,维护项目：发动机支架,作业内容：,检查、紧固,序号,16,维护项目：离合器,作业内容：,1,、检查、调整离合器踏板自由行程,2,、检查离合器的工作状况,序号,17,维护项目：手动变速器、差速器,作业内容：,1,、检查变速器密封状况，,紧固各部螺栓,2,、检查变速器齿轮油,油面高度及油质,3,、清洁通气孔塞,4,、检查、润滑变速器换档操纵机构,序号,18,维护项目：自动变速器,作业内容：,1,、检查变速器油,油面高度及油质,2,、检查变速器油,冷却器密封性,3,、检查各传感器，,测试主油路压力,4,、检查操纵机构,序号,19,维护项目：驱动轴,作业内容：,1,、检查防尘罩情况,2,、检查驱动轴内外万向节,橡胶防尘套的安装,序号,20,维护项目：转向器、液压助力泵、转向减振器作业内容：,1,、检查转向器、液压助力泵、,储液罐等部件的密封性,2,、检查液压助力泵,油质及油面高度,3,、检查转向减振器,4,、检查液压助力泵工作状况,序号,21,维护项目：转向传动机构、车轮定位及转向角作业内容：,1,、检查转向传动机构的工作状况，校紧各部螺栓,2,、检查转向盘自由转动量,3,、检查车轮定位，调整前束或校正、更换有关部件,4,、检查、调整前轮转向角,序号,22,维护项目：前轮制动器作业内容：,1,、拆卸、清洁各零部件,2,、检查各件磨损情况,3,、装复并润滑制动器总成，调整轮毂间隙,序号,23,维护项目：后轮制动器,作业内容：,1,、拆卸、清洁各零部件,2,、检查各件磨损情况,3,、装复并润滑制动器总成，调整轮毂间隙,序号,24,维护项目：制动操纵系统,作业内容：,1,、检查制动液品质、液面高度,及制动液面指示灯开关,2,、检查制动管路及接头,3,、检查制动主缸和,真空助力器工作状况,4,、排除系统内空气,5,、检查踏板自由行程,序号,25,维护项目：驻车制动器,作业内容：,1,、检查驻车制动器拉索及锁止状况,2,、检查驻车制动器自由行程,3,、检查驻车制动灯开关,序号,26,维护项目：悬架,作业内容：,1,、检查减振器密封及连接状况,2,、检查摆臂与球头,3,、检查减振弹簧,4,、紧固各部螺栓,序号,27,维护项目：车轮,作业内容：,1,、清洁检查,轮辋及轮胎胎面,2,、进行轮胎换位,3,、检查补充轮胎气压,4,、进行车轮动平衡,序号,28,维护项目：车门、玻璃升降器、发动机盖、后备箱盖,作业内容：,1,、检查、润滑车门、发动机盖铰链、拉索,2,、检查玻璃升降器工作状况,序号,29,维护项目：车身、车架、安全带带,作业内容：,1,、检查紧固各部螺栓,2,、检查安全,序号,30,维护项目：座椅、车身内饰,作业内容：检查、紧固,序号,31,维护项目：蓄电池,作业内容：,1,、清洁外表及桩头、,通气孔,2,、检查电解液液面高度,3,、测量端电压，补充充电,序号,32,维护项目：发电机及调节器,作业内容：,1,、检查发电机运转情况,2,、测试发电机输出电压,序号,33,维护项目：起动机,作业内容：,1,、检查外观，紧固连接螺栓,2,、检查起动机工作状况,序号,34,维护项目：照明设备、仪表、信号装置、喇叭、刮水器、洗涤装置、全车电器线路,作业内容：检查各部件是否齐全，工作是否正常,序号,35,维护项目：空调装置,作业内容：检查空调,系统工作状况、密封状况,序号,36,维护项目：电子控制系统,作业内容：检视电子控制系统仪表显示（包括,ABS,、安全气囊、防盗器等）,本章小结,1.,在汽车的技术状况完好或基本完好的情况下，为了延长汽车的使用寿命，并使之经常处于良好技术状态，而对汽车所采取的一系列技术措施，称为维护或保养。,2.,汽车的定期维护包括日常维护、一级维护和二级维护，非定期维护包括走合维护和季节性维护。,3.,汽车日常维护也称例行保养，是各级维护的基础，是指驾驶员在每日出车前、行车中、收车后，针对车辆使用情况所做的一系列预防性为主的维护作业。中心内容是：清洁、补给和安全检视。,4.,汽车一级维护是一项运行性维护作业，即在汽车日常使用过程的一次以确保车辆正常运行状况为目的的作业，以清洁、润滑、紧固为主要内容，并检查制动、操纵等安全部件。要进行竣工检验。,5.,汽车二级维护是指除完成一级维护作业外，以检查、调整转向节、转向摇臂和悬架等经过一定时间使用后容易磨损或变形的安全部件为主，并拆检轮胎，进行轮胎换位，检查调整发动机工况和排气污染装置等，由维修企业负责执行的车辆维护作业。,6.,汽车二级维护是维护制度中规定的最高级别维护，其目的是维持汽车各总成、机构的零件具有良好的工作性能，及时消除故障和隐患，保证汽车动力性、经济性、环保性、操纵性及安全性能满足要求，确保汽车在二级维护间隔期内能正常运行。,7.,汽车二级维护的基本要求是：维护前进行检测诊断；在维护作业过程中进行过程检验；维护结束后进行竣工检验。,8.,汽车二级维护基本作业项目是无论汽车的技术状况如何都必须完成的内容，它真正体现了,“,强制维护,”,的要求。,9.,确定汽车二级维护附加作业项目的原则要求是：根据检测结果；以消除汽车故障为目的；与基本作业项目一并进行。,10.,汽车二级维护竣工检验应由专职检验员和专业检测线来完成，检验人员须熟悉汽车二级维护的作业内容、作业过程及维护汽车的技术要求，掌握国家、行业及地方的有关技术标准和检测方法，并能对汽车二级维护竣工检验（包括人工检查，道路试验和检测线检测等）的结果进行分析，指导维修人员进行调整修理，能够正确填写有关的技术资料。,
