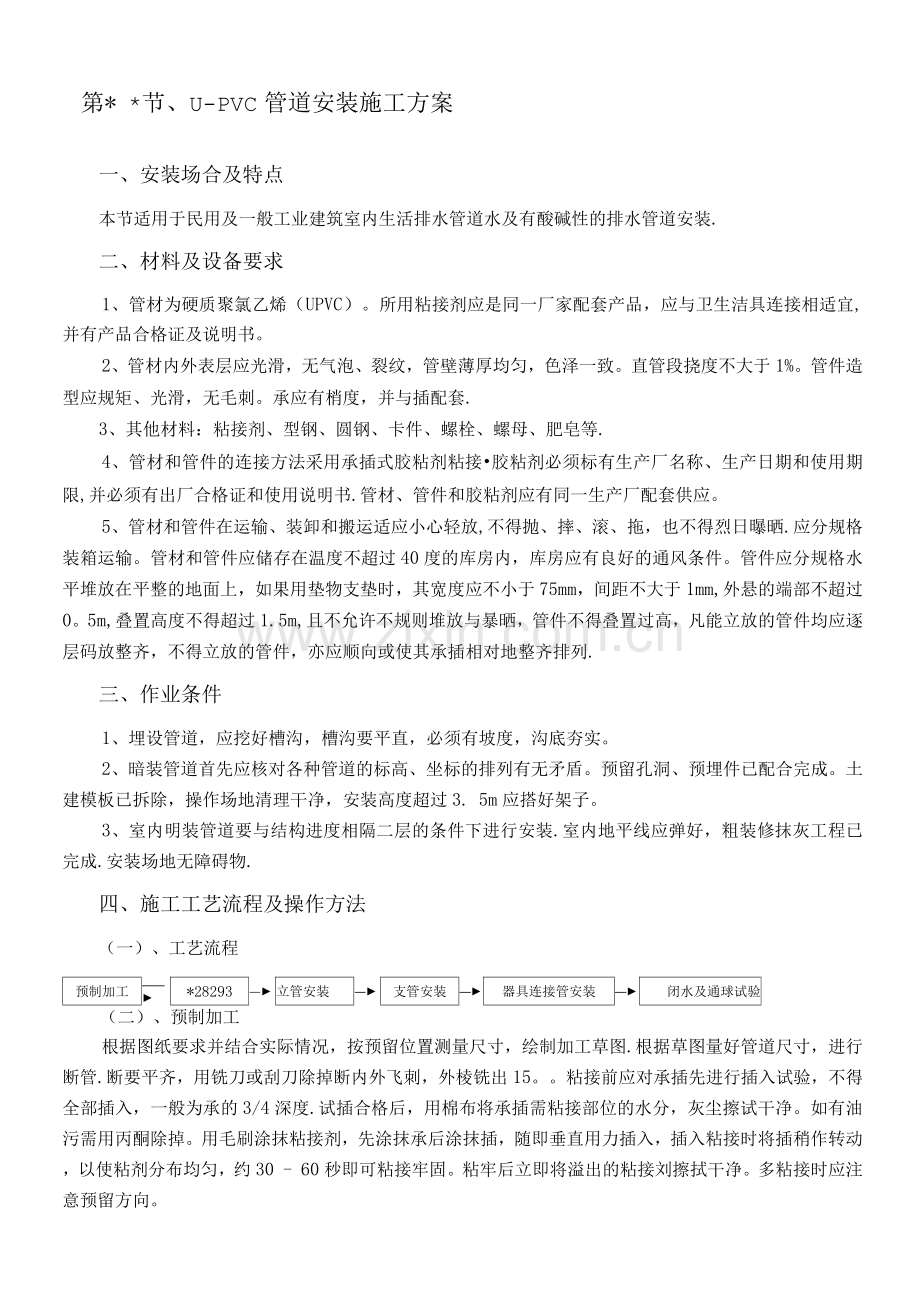

第* *节、U-PVC管道安装施工方案
一、安装场合及特点
本节适用于民用及一般工业建筑室内生活排水管道水及有酸碱性的排水管道安装.
二、材料及设备要求
1、管材为硬质聚氯乙烯（UPVC）。所用粘接剂应是同一厂家配套产品，应与卫生洁具连接相适宜,并有产品合格证及说明书。
2、管材内外表层应光滑，无气泡、裂纹，管壁薄厚均匀，色泽一致。直管段挠度不大于1%。管件造型应规矩、光滑，无毛刺。承应有梢度，并与插配套.
3、其他材料：粘接剂、型钢、圆钢、卡件、螺栓、螺母、肥皂等.
4、管材和管件的连接方法采用承插式胶粘剂粘接•胶粘剂必须标有生产厂名称、生产日期和使用期限,并必须有出厂合格证和使用说明书.管材、管件和胶粘剂应有同一生产厂配套供应。
5、管材和管件在运输、装卸和搬运适应小心轻放,不得抛、摔、滚、拖，也不得烈日曝晒.应分规格装箱运输。管材和管件应储存在温度不超过40度的库房内，库房应有良好的通风条件。管件应分规格水平堆放在平整的地面上，如果用垫物支垫时，其宽度应不小于75mm，间距不大于1mm,外悬的端部不超过0。5m,叠置高度不得超过1.5m,且不允许不规则堆放与暴晒，管件不得叠置过高，凡能立放的管件均应逐层码放整齐，不得立放的管件，亦应顺向或使其承插相对地整齐排列.
三、作业条件
1、埋设管道，应挖好槽沟，槽沟要平直，必须有坡度，沟底夯实。
2、暗装管道首先应核对各种管道的标高、坐标的排列有无矛盾。预留孔洞、预埋件已配合完成。土建模板已拆除，操作场地清理干净，安装高度超过3. 5m应搭好架子。
3、室内明装管道要与结构进度相隔二层的条件下进行安装.室内地平线应弹好，粗装修抹灰工程已完成.安装场地无障碍物.
四、施工工艺流程及操作方法
（一）、工艺流程
预制加工
——►
*28293
―►
立管安装
―►
支管安装
—►
器具连接管安装
—►
闭水及通球试验
（二）、预制加工
根据图纸要求并结合实际情况，按预留位置测量尺寸，绘制加工草图.根据草图量好管道尺寸，进行断管.断要平齐，用铣刀或刮刀除掉断内外飞刺，外棱铣出15。。粘接前应对承插先进行插入试验，不得全部插入，一般为承的3/4深度.试插合格后，用棉布将承插需粘接部位的水分，灰尘擦试干净。如有油污需用丙酮除掉。用毛刷涂抹粘接剂，先涂抹承后涂抹插，随即垂直用力插入，插入粘接时将插稍作转动，以使粘剂分布均匀，约30 - 60秒即可粘接牢固。粘牢后立即将溢出的粘接刘擦拭干净。多粘接时应注意预留方向。
连接示意图

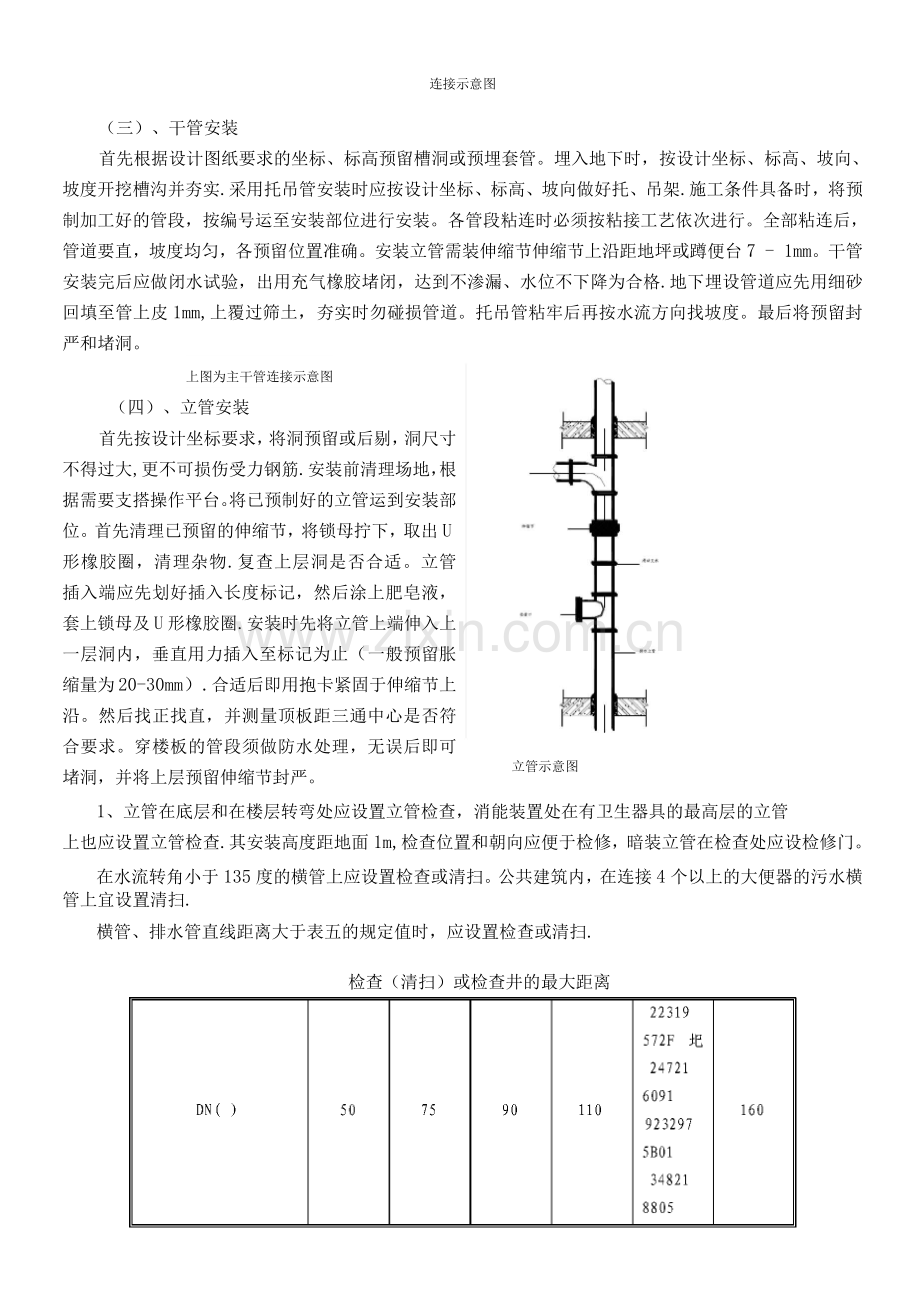

（三）、干管安装
首先根据设计图纸要求的坐标、标高预留槽洞或预埋套管。埋入地下时，按设计坐标、标高、坡向、坡度开挖槽沟并夯实.采用托吊管安装时应按设计坐标、标高、坡向做好托、吊架.施工条件具备时，将预制加工好的管段，按编号运至安装部位进行安装。各管段粘连时必须按粘接工艺依次进行。全部粘连后，管道要直，坡度均匀，各预留位置准确。安装立管需装伸缩节伸缩节上沿距地坪或蹲便台7 - 1mm。干管安装完后应做闭水试验，出用充气橡胶堵闭，达到不渗漏、水位不下降为合格.地下埋设管道应先用细砂回填至管上皮1mm,上覆过筛土，夯实时勿碰损管道。托吊管粘牢后再按水流方向找坡度。最后将预留封严和堵洞。
上图为主干管连接示意图
（四）、立管安装
首先按设计坐标要求，将洞预留或后剔，洞尺寸不得过大,更不可损伤受力钢筋.安装前清理场地，根据需要支搭操作平台。将已预制好的立管运到安装部位。首先清理已预留的伸缩节，将锁母拧下，取出U形橡胶圈，清理杂物.复查上层洞是否合适。立管插入端应先划好插入长度标记，然后涂上肥皂液，套上锁母及U形橡胶圈.安装时先将立管上端伸入上一层洞内，垂直用力插入至标记为止（一般预留胀缩量为20-30mm）.合适后即用抱卡紧固于伸缩节上沿。然后找正找直，并测量顶板距三通中心是否符合要求。穿楼板的管段须做防水处理，无误后即可堵洞，并将上层预留伸缩节封严。
立管示意图
1、立管在底层和在楼层转弯处应设置立管检查，消能装置处在有卫生器具的最高层的立管
上也应设置立管检查.其安装高度距地面1m,检查位置和朝向应便于检修，暗装立管在检查处应设检修门。
在水流转角小于135度的横管上应设置检查或清扫。公共建筑内，在连接4个以上的大便器的污水横管上宜设置清扫.
检查（清扫）或检查井的最大距离
横管、排水管直线距离大于表五的规定值时，应设置检查或清扫.

OJ2918
6 7202
125

距离（m）
10
12
12
15
20
20
2、立管及非埋地管都应设置伸缩节.当层高H小于4m时，立管上每层应设伸缩节一个，层高H大于或等于4m时，应根据计算确定；悬吊管设置伸缩节应结合支撑情况确定，悬吊横直管上伸缩节之间的最大间距不宜超4m，超过4m时，应根据管道设计伸缩量和伸缩节最大允许的伸缩量计算确定.管道设计伸缩量不应大于下表中伸缩节的最大允许伸缩量。
伸缩节最大允许伸缩量表
DN ( mm)
50
75
90
110
125
160
26422 673621149
529D 劝 jq38924 980Cu25614 640E
最大允许伸缩量(mm )
12
15
20
20
20
25
为了使立管连接支管处位移最小，伸缩节应尽量设在靠近水流汇合管件处。为了控制管道的膨胀方向，两个伸缩节之间必须设置一个固定支架。
固定支撑每层设置一个，以控制立管膨胀方向，分层支撑管道的自重，当层高H小于4m（DN50小于H小于3m）时，层间设滑动支撑一个；若层高日大于4m（DN小于50日大于3山）时，层间设滑动支撑两个。
（五）、支管安装
首先剔出吊卡孔洞或复查预埋件是否合适。清理场地，按需要支搭操作平台。将预制好的支管按编号运至场地。清除各粘接部位的污物及水分.将支管水平初步吊起，涂抹粘接剂，用力推入预留管。根据管段长度调整好坡度。合适后固定卡架，封闭各预留管和堵洞.
1、管道支撑分滑动支撑和固定支撑两种。悬吊在楼板下的横支管上，若连接有穿越楼板的卫生器具排水竖向支管时，可视为一个滑动支撑，明装立管穿越楼板处有防漏水措施，采用细石混凝土补洞，分层填实后，可以形成固定支撑，应每层设置立管固定支撑一个。
管道最大支撑间距（MM）表
DN(MM )
立管
悬吊横管
干管
支管
30525 773D
38478 964E
36245 8D95
37054 90BE 邾
27677 6C1D
15

8

220171 4ECB 介
40

50
15

10
75
20

15
90
20

18
110
20
11
20
125
20
!24998 61A6
"3120 8160
腠24274 5ED2 廒39371 99CB
1250
22
160
20
16
25
2、管道支撑件的内壁应光洁，滑动支撑件与管身之间应留有微隙，若内壁不够光洁，则应衬垫一层柔性材料；固定支撑件的内壁和管身外壁之间应夹一层橡胶软垫，安装时应将扁钢制成的U型卡用螺栓拧紧固定。
（六）、器具连接管安装
核查建筑物地面、墙面做法、厚度。找出预留坐标、标高。然后按准确尺寸修整预留洞。分部位实测尺寸记录，并预制加工、编号.安装粘接时，必须将预留管清理干净，再进行粘接.粘牢后找正、找直，封闭管和堵洞打开下一层立管扫除，用充气橡胶堵封闭上部，进行闭水试验.合格后，撤去橡胶堵，封好扫除。
上图为座便连接管节点示意图
（七）、闭水试验及通球试验
1、闭水实验，排水管道安装完毕后，按规定要求，必须进行闭水实验。灌水高度视其立管高度。满水十五分钟后，若水面下降再灌满延续五分钟，液面不下降为合格。
2、通球实验，隐蔽管道分项分工序进行卫生洁具及设备安装后进行通球实验。
3、管道系统安装完毕，应对管道的外观质量和安装尺寸进行复核检查，检查无误后，再分层进行通水试验。排水系统按给水系统1/3配水点同时开放，检查排水是否畅通，有无渗漏.
4、埋地管灌水试验的灌水高度不低于底层地面高度。灌满水15分钟后，若水面下降，再灌满延续5分钟，以液面不下降为合格，放水后应将存水弯水封内积水沾出。
五、施工注意事项
1、在民用建筑及公共建筑中，为减少立管水流的噪音和提高立管的防火能力，尽量将立管装设
在管井或管中.
2、管道穿楼板或穿墙时，须预留孔洞，孔洞直径一般可比管道外径大包大50MM管道安装前，必须检查预留孔洞的位置和标高是否正确。安装施工应密切配合土建施工，做好预留洞或凿洞以及补洞工作。
3、立管穿楼板处应加装PVC—U或其他材料的止水翼环，用。20细石混凝土分层浇筑填补，第一次为楼板厚度的2/3，待强度达1.2MPA以后，再进行第二次浇筑至与地面相平。
4、冬季施工进行粘接时，凝固时间为2-3min。粘接场所应通风良好，远离明火.
防水添料
钢性防水套管
止水翼环
VC-U
管
屋面面层
混凝土屋面板
混凝土楼板
混凝土
混凝土
水泥砂浆阻水圈
穿楼面
水泥砂浆阻水圈
管
如图所示一穿屋面及楼面节点示意图
六、成品保护
1、成品保护，试水完毕后，将所有管封闭，严密防止杂物进入造成管道堵塞。对其立管应用木板或塑料捆绑保护。严禁利用塑料管道作为脚手架的支点或安全带的拉点，不允许明火烘烤塑料管。以防管道变形，油漆喷浆粉刷前，将管道用纸包裹，以免污染管道。
2、施工方除遵照本方案执行外，也应遵照《建筑排水用硬聚氯乙烯（PVC—U）管道安装》及《采暖和卫生工程施工及验收规范》及辽阳市有关规范指导施工。
