升降横移机械式立体车库安全措施

1、安全挂钩防落装 置：
当升降载车板上升至定位时，设有四点防坠落安全挂钩，并由电磁牵引吸铁进行控制，以防止载车板因意外断链，马达刹车失灵时造成载车板下滑坠落，保证入库车辆及人员的安全。
2、车辆超高检测
停车系统通过光电开关自动检测车辆是否超高
3、升降电机制动
保证准确定位、合适的钢缆松紧度、断电时静止不下落
4、松、断链检测装置
系统在运行时，如出现链条松或断状况，安全机构将起作用，系统停止运行并报警。
5、过、欠压安全保护装置:
如电网电压过高或过低时，过欠压安全保护装置启动，电源立即切断,保护马达主机不至受损及载车板上车辆的安全。
6、错相、缺相安全保护装置:
如电网电源错相或缺相，相位检测装置启动，电源马上切断，设备停止运行。

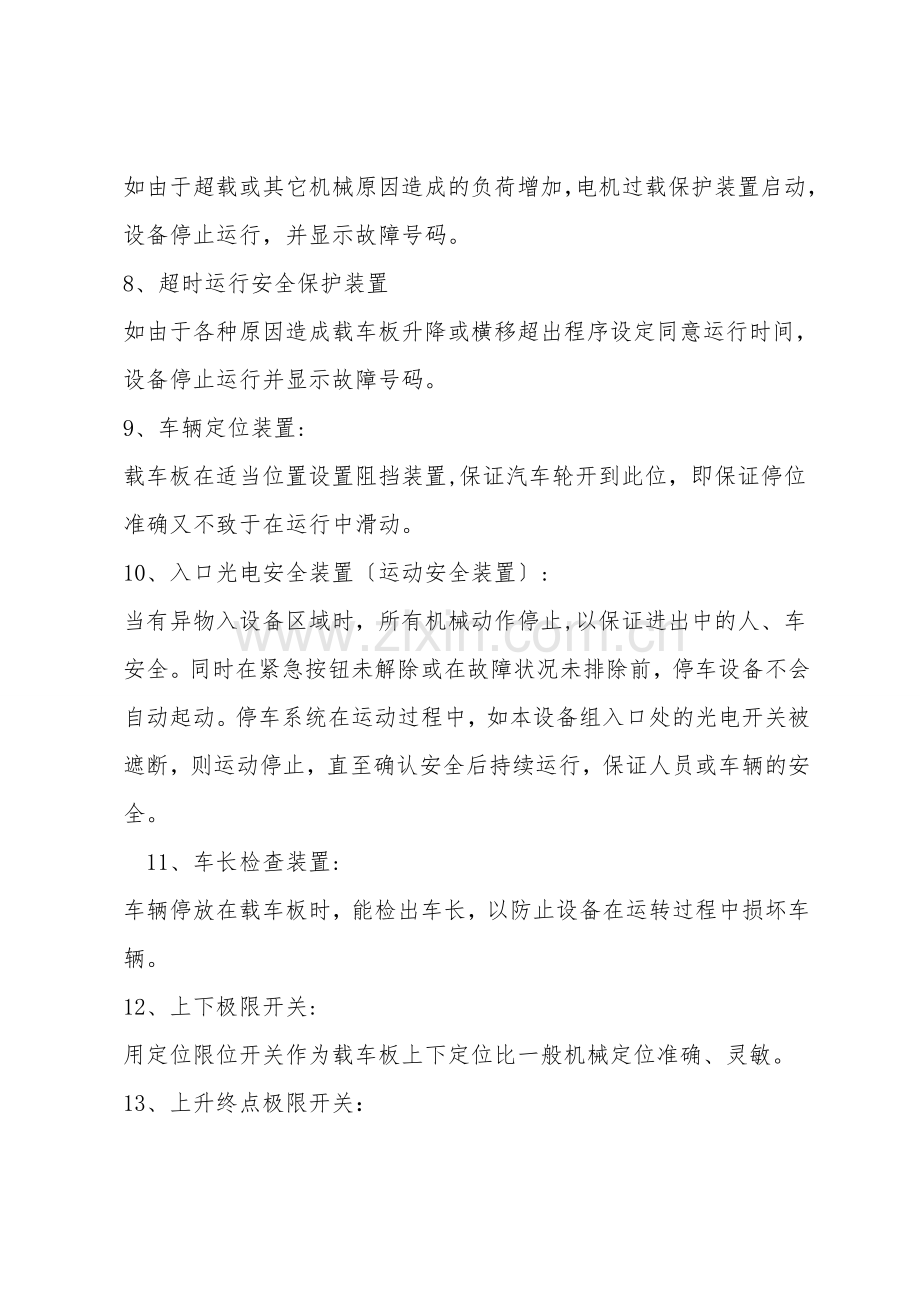

7、电机过载安全保护装置
如由于超载或其它机械原因造成的负荷增加，电机过载保护装置启动，设备停止运行，并显示故障号码。
8、超时运行安全保护装置
如由于各种原因造成载车板升降或横移超出程序设定同意运行时间，设备停止运行并显示故障号码。
9、车辆定位装置:
载车板在适当位置设置阻挡装置,保证汽车轮开到此位，即保证停位准确又不致于在运行中滑动。
10、入口光电安全装置〔运动安全装置〕:
当有异物入设备区域时，所有机械动作停止,以保证进出中的人、车安全。同时在紧急按钮未解除或在故障状况未排除前，停车设备不会自动起动。停车系统在运动过程中，如本设备组入口处的光电开关被遮断，则运动停止，直至确认安全后持续运行，保证人员或车辆的安全。
11、车长检查装置:
车辆停放在载车板时，能检出车长，以防止设备在运转过程中损坏车辆。
12、上下极限开关:
用定位限位开关作为载车板上下定位比一般机械定位准确、灵敏。
13、上升终点极限开关：
当载车板上升时，在上限定位极限开关上设终点极限开关，以保证载车板在上升时发生过行程之危险。
14、运转中警告装置:当停车设备运转时,即启动红色旋转警示灯及电子蜂鸣器，警告使用者、行人及来车注意。
15、紧急停止装置：
操作盘及设备上多处设有紧急停止按钮〔大型红色押扣〕，当遭遇特别紧急状况时，按下按钮，则所有机械即刻停止动作，在紧急按钮未解除或在故障状况未排除前，停车设备不会自动起动。
16、运转连锁装置:
PLC程序设定升降与横移动作互相连锁,,以防升降载车板与横移载车板产生堆叠或碰撞的现象。
17、断电制动装置:
横移或升降载车板的电动机电源断电时,电磁制动器马上启动,防止持续行走及避免升降车台在静止时自然下降。
18、故障码显示：
当发生故障时，显示装置能显示故障的代码，以便操作人员或修理人员参看故障表了解故障的原因，快速排除故障。
19、限位开关状态跟踪检测
一旦选择到自动运行方式，PLC会自动检查所有限位开关的状态，如有不符合自动运行方式要求的，显示装置会显示其限位开关代码。
20、故障自动监测
在运行中PLC能自动跟踪检测运行中发生的故障，一旦发现异常会自动停止运行，并显示故障代码，保证车库运行安全。
21、防止链条跳齿及过卷的装置:
当升降台作升降动作时，有防止链条于异常状况跳齿脱落及过卷装置。
22、防止横移逾限装置：
在横移导轨终端设止挡块，防止横移逾限二损坏设备或车辆。
23、警示标语及操作说明：
在机械停车区之合适位置设置操作说明牌、注意事项告示牌、最大容车尺寸告示牌、倒车入库或前进入库标志牌等。
24、工程设备运行条件：
21.1 海拔高度：40米
21.2 环境温度：-10℃~40℃
21.3 日温度：25℃
21.4 相对温度：最湿月的月平均湿度不大于95%
21.5 建筑物抗震设防级别：7度〔0.15g〕
25、连锁装置：
升降及横移定位点互相连锁，以防升降车台与横移车台堆叠或碰撞之情形。
26、松链检知装置
防止车台因意外断链造成车台倾斜或坠下，以保证车辆及人员安全。
