一、单项选择题（共8题，共40分）
1. 题图所示电路中，电压Uab的数值是（ ）。
+ + Uat»
idvQ ▼
— 一
o b
A 10V
B 8V
C 6V
2. 在电容元件上，电压与电流的关系为（ ）o
R c
管
脚
1
2
3
电
压U
~6
-2.3
-2

则管脚2为（
)o

A
小于
B
等于
C
大于
4.
― 4极一相异步电动机定子磁场的同步转速是（ ）r/mino
A
1000
B
1500W V V W V W ■ ^^1 III
C
3000
5.
有一只用三极管构成的放大器，测得管子
的三个极对地电压为
3.变压器初级绕组的输入功率（ ）次级绕组的输出功率。

A集电极
B发射极
C基极

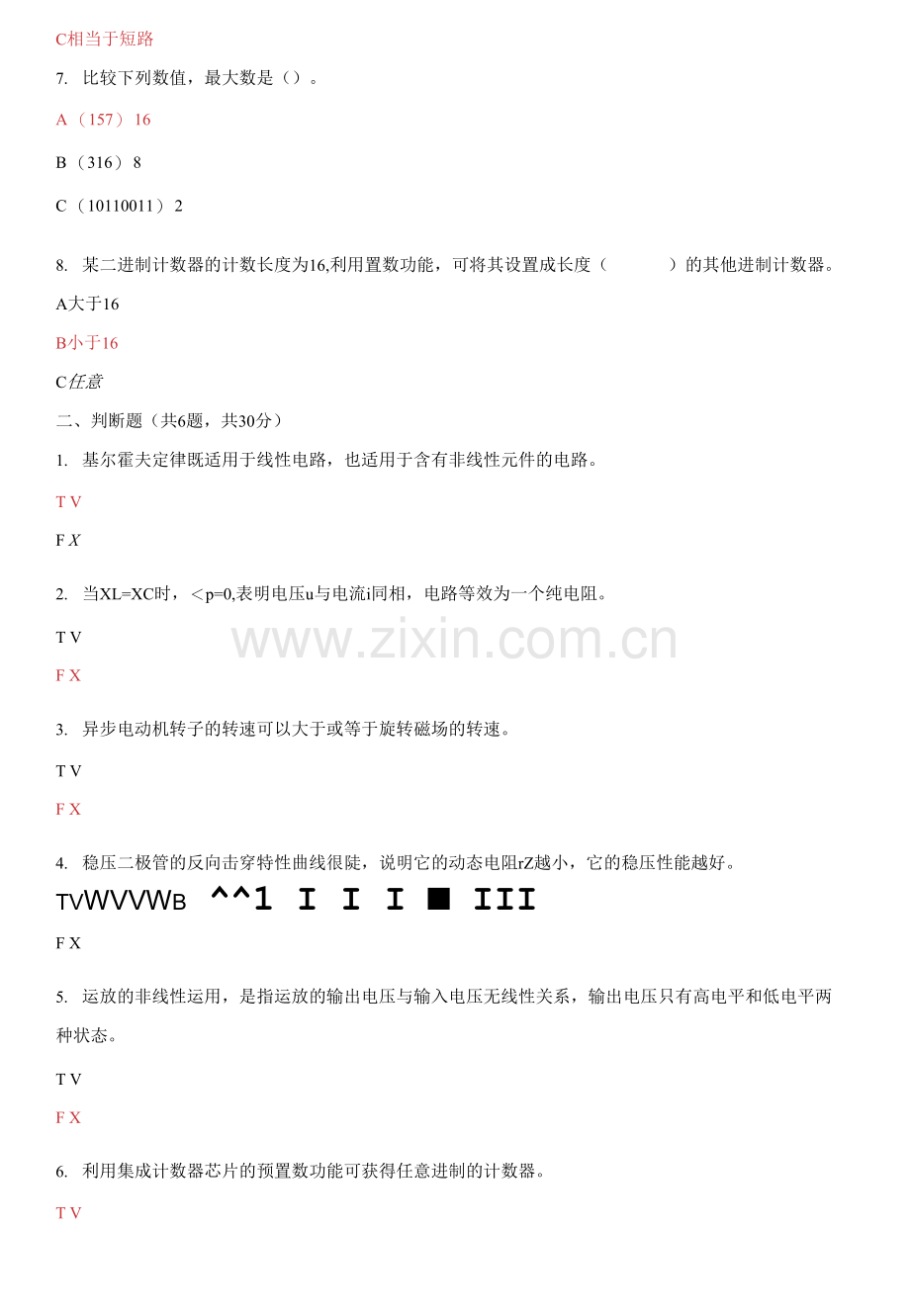

6. 理想集成运放ui=u+-u-=0,说明运放输入端（ ）o
A短路
B断路
C相当于短路
7. 比较下列数值，最大数是（）。
A （157） 16
B （316） 8
C （10110011） 2
8. 某二进制计数器的计数长度为16,利用置数功能，可将其设置成长度（ ）的其他进制计数器。
A大于16
B小于16
C任意
二、判断题（共6题，共30分）
1. 基尔霍夫定律既适用于线性电路，也适用于含有非线性元件的电路。
T V
F X
2. 当XL=XC时，＜p=0,表明电压u与电流i同相，电路等效为一个纯电阻。
T V
F X
3. 异步电动机转子的转速可以大于或等于旋转磁场的转速。
T V
F X
4. 稳压二极管的反向击穿特性曲线很陡，说明它的动态电阻rZ越小，它的稳压性能越好。
tvWVVWb ^^1 I I I ■ III
F X
5. 运放的非线性运用，是指运放的输出电压与输入电压无线性关系，输出电压只有高电平和低电平两 种状态。
T V
F X
6. 利用集成计数器芯片的预置数功能可获得任意进制的计数器。
T V
F X
三、分析计算题（共2题，共30分）
一台三相4极异步电动机，工作额定电压为380V,额定频率为50Hz,额定转速为1450r/min。
(1) 若要计算该发动机的同步转速，计算公式是()o
(2) 若要计算该发动机的额定转差率，计算公式是()o
)o
(3) 根据已知条件和计算公式，该异步电动机的同步转速和额定转差率分别近似等于(
A 750 r/min, 0. 032
B 1500 r/min, 0. 033
C 3000 r/min, 0. 034
(1)题图所示电路属于(
2.分析题图所示电路，判断它能否不失真地放大交流信号，并说明理由。
)o
A基本共射放大电路
B射极输出器
C直流放大电路
(2)该电路()o
A能正常放大交流信号
B能正常放大直流信号
C不能放大交、直流信号 (3)原因是()0
A静态工作点设置合理
B缺少基极偏置电阻
C缺少发射极电阻
3/3

0000 -0001 > 0010-*0011-> 0100 1000->1001 >1010^1011
I I
【c)
I 1
0000，OOOJT 0010 f 00】|f OJOO-OIOJ，0110 —0JJI。J000- 1001-^1010

0000- 0001-*0010 ^0011-^0100->0101->0110-^0111 T 1000 T 1001 :d) 1 1
(1) 由1片16进制中规模计数器，可构成()的任意进制计数器。
A N316
B NW16
C N<16
(2) 分析题图(a)所示计数器电路可知，该计数器的状态图为()。
A题图(b)
B题图(c)
C题图(d)
(3) 该计数器的计数长度是()o
A 7
B 11
C 12
5/4

4. 当0<s<l时，说明异步电机工作在（ ）状态。
A电动机
B发电机
C电磁制动
5. 题图所示电路中,硅稳压二极管VZ】的稳定电压为6V,VZz的稳定电压为8V,两管的正向压降均为0.7V,
则输出端的电压Uo为（ ）。
R
+ o 1 1 O +
2DV "T2 U。
vz22K 6
A 14V
B 8V
C 8.7V
6. 放大电路引入电压串联负反馈，可以使电路的输入电阻（ ）o
A增大
B减小
C不变
7. 数字电路内部电路器件如二极管、三极管、场效应管，它们一般处于（ ）工作状态。
A截止
B导通
（截 W W ■ 11 I ■ III
8. JK触发器除了具有基本的置位和复位功能，还有（ ）功能。
A保持
B翻转
C保持和翻转
二、判断题（共6题，共30分）
1. 基尔霍夫定律的理论依据是电荷守恒定律及能量守恒定律，对电路中各元件的种类、性质需加以限 制。
T V
F X
2. 三相交流电路中，无论负载是对称还是不对称，三相电路总的有功功率都等于各相负载的有功功率
之和。
T V
F X
3. 在三相异步电动机的三个单相绕组中，三相对称正弦交流电的幅值相等，相位互差150° o
T V
F X
4. 基本放大电路在输入端无输入信号时的状态被称为静态，此时电路内器件各点电位、各支路电流作 静态运行，儿乎不消耗直流电源提供的能量。
T V
F X
5. 当电路引入深度负反馈时，放大倍数Af可以认为与原放大倍数A无关，它取决于反馈回路的反馈系
数F的大小。
T V
F X
6. 组合逻辑电路的电路结构中包含门电路和触发器。
T V
F X
三、分析计算题（共2题，共30分）
1. 现有一台三相异步电动机，已知其额定功率为10KW,额定电压为380V,额定转速980r/min,额定工
作效率q =95%,额定工作电流IN=18A,启动能力系数为1.5,过载系数为2. 2。
（1） 电动机的额定输入功率与额定功率的关系是（）o
琮=坦
A "
（2） 电动机的功率因数与额定电压、额定电流及额定输入功率的关系是（）。

（3）根据已知条件和计算公式，该异步电动机的额定输入功率和功率因数分别近似等于（）o
A 10. 53kW, 0. 89
B 9.5kW, 1.089
C 9. 5kW, 0. 89
2. 题图（a）所示触发器中，各端输入波形如题图所示，触发器初始状态为（）。
f.CF
Irm-TLn
U I
(O
otTLnjZUZL.
o
（1）该触发器为（）o
A正边沿型JK触发器
B负边沿型JK触发器
C主从型JK触发器
⑵当输入端J、K、及波形如题图所示时触发器输出端Q的波形为（）所示。
A题图（b）
B题图（c）
C题图（d）
（3）若将触发器的J、K端连接，可构成（）。
C T触发器
A RS触发器
B D触发器
kJ
第三套
试卷总分：100 答题时间：60分钟
一、单项选择题（共8题，共40分）
1. 题图所示电路中，电压Uab的数值是（ ）。
[J10Q
20V（） 20V（）
o b
A 0V
B 5V
C 20V
2. 在RLC串联电路中，如果调大电容C,则电路的（ ）。
A感性增强
B容性增强
C性质不变
3. 已知交流信号源的内阻为1000Q ,通过一个变压比可调的变压器接10Q的负载RL,要使负载获得最
大功率，变压器的变压比k为（ ）。
A 100
B 10
C 20
4. 一台三相异步电动机的转速为990r/min,这台异步电动机有（ ）对磁极。
A 2
B 3
C 4
5. 三极管放大电路中，直流通路主要是用来确定电路（ ）的。
A放大倍数
B静态工作点
C输出电压
6. 要使放大电路既具有稳定输出电压的作用，又要减少其输入电阻，应采用下列（ ）的反馈方式。
A电流串联负反馈
b 电v vv ■ 11 i ■ ill
c电流并联负反馈
7. 下列器件中，（ ）不属于组合逻辑电路。
A加法器
B数据选择器
C寄存器
8. 主从型触发器要求在时钟脉冲CP （ ）期间，输入状态必须保持不变。
A高电平
B上升沿
C下降沿
二、判断题（共6题，共30分）
1. 两种电源模型的等效变换对相同外部电路和对电源内部都是等效的。
T V
F X
2. 在交流电路中，为了研究多个同频率正弦量之间的关系，常常选择其中的一个作为参考，称为参考 正弦量。
T V
F X
3. 异步电动机的负载转矩在任何时候都绝不可能大于额定转矩。
T V
F X
4. PN结附近形成的内电场方向是由N区指向P区，它阻止多子扩散，起到了限制电流通过的作用。
T V
F X
5. 集成运放的偏置电路为差动放大电路提供直流偏置，以起到稳定静态工作点和抑制温漂的作用。
T V
F X
6. 将逻辑函数Y= () (A+CD+D)化筒成最简与或表达式Y=A+CD。
T V
F X
三、分析计算题(共2题，共30分)
1. 题图所示电路中，已知R广阴R4=R5=5Q , Ra=10Q, U=6Vo用戴维南定理求解R5所在支路的电路参数。
D
(1) 运用戴维南定理求解时，首先应该()o
A R5所在支路断开，计算开路电压
B R所在支路短路，计算短路电流
C二端网络内部电流源置零
⑵Rs支路开路后，BC端的电压Ik等于()。
A 4V
B 3V
C IV
⑶BC端的等效电阻R。近似等于（）o
A 6. OQ
B 5.8Q
C 3.3Q
2. 分析题图所示电路中输出信号F与输入信号A、B之间的逻辑关系。

F
A
B

⑴由题图所示电路可知，该电路为（）o
A组合逻辑电路
B时序逻辑电路
C集成运算放大电路
⑵图中U2的输出信号F.与输入端A、B的逻辑关系为（）。
c
⑶电路输出信号F与输入信号A、B之间的逻辑关系为（）。
C
第四套
试卷总分：100 答题时间：60分钟
一、单项选择题（共8题，共40分）
1. 题图所示电路中，由Ri> R,支路的电流可计算出R支路的电流1为（ ）o
A 5A
B 15A
C -15A
2. 题图所示是某一支路的电压u和电流i的波形，可以判断该支路是（ ）。
A电阻电感串联电路
B电阻电容串联电路
C纯电感电路
3. 题图所示变压器，初级绕组Nl=300匝，次级绕组N2=100匝,R=8Q ,则从初级看入的电阻Ri是（ ）。
A 8Q
B 72Q
C 24Q
4. 当s>l时，说明异步电机工作在（ ）状态。
A电动机
B发电机
C电磁制动
5. 稳压二极管是利用其工作在（ ）时电压变化极小的特性，使两端电压得以稳定。
A正向
B反向
C反向击穿
6. 集成运放工作在非线性区，当（ ）时，uo=+UoMo
A u+=u-
B u+>u-
C u+<u~
7. OC门输出端处在集电极（ ）状态，使用时要加一个上拉电阻与电源连接。
A开路
B闭合
C短路
8. （ ）能用于脉冲整形的电路。
A单稳态触发器
B施密特触发器
C多谐振荡器
二、判断题（共6题，共30分）
1. 电路中电流的实际方向是电位降低的方向，可依此来判别电流源或电压源上电流或电压的关联性。
T V
F X
2. 三相交流电路中，无论负载是对称还是不对称，三相电路总的有功功率都等于各相负载的有功功率 之和。
T V
3. 绕线型感应电动机转子串电阻可以增大起动转矩；笼型感应电动机定子串电阻亦可以增大起动转矩。
T V
F X
4. 共射极放大电路的电源电压是通过集电极电阻RC加到集一射极之间的，集电极的静态工作点电压
UCEQ等于电源电压UCC减去集电极电阻RC上的电压。
T V
F X
5. 甲乙类功率放大电路较乙类功率放大电路，具有输出功率大、效率高和非线性失真小的特点。
T V
F X
6. 施密特触发器的作用就是利用其回差特性稳定电路。
T V
F X
三、分析计算题(共2题，共30分)
1. 已知一正弦交流电流的初相角0)0=60° , _BLi(0)=^A ,试计算该正弦交流电的电流有效值。
(1) 由初相角可直接写出该正弦交流电流的瞬时表达式为()。
A i (t)=Imsinu)t
B i (t)=Imsin(u)t+60° )
C i (t)=Imsin(u)t-60° )
(2) i(0)= V3A代表的含义是()。
A当t=0时，正弦交流电的最大值
B当t=0时，正弦交流电的有效值
C相角为零时，正弦交流电的瞬时值
(3) 该正弦交流电的电流有效值为()o
A. 2A
B.
B. 也A
2. 分析题图所示电路中输出信号F与输入信号A、B之间的逻辑关系。
(1) 由题图所示电路可知，该电路为()。
A组合逻辑电路
B时序逻辑电路
C集成运算放大电路
（2）图中艮的输出信号R2与输入端A、B的逻辑关系为（）。
B Fin 二 A B
⑶电路输出信号F与输入信号A、B之间的逻辑关系为（）。
C
第五套
试卷总分：100 答题时间：60分钟
一、单项选择题（共8题，共40分）
1. 题图所示电路中，两端电压U与电路中各参数的相互关系可表示为（ ）。
A U=IR+U0
B U=IR-U0
C U=-IR-U0
2. 通常所说的交流电压220V是指它的（ ）。
A有效值
B平均值
C最大值
3. 常见的变压器铁心一般是由相互绝缘的（ ）叠成。
A Jt A ft A J ^1 |
B碳钢片
c不锈钢片
4. 异步电动机转速达到某个规定值时切断电源的继电器是（ ）o
A时间继电器
B热继电器
C速度继电器
5. 有一只用三极管构成的放大器，测得管子的三个极对地电压为
管脚
1
2
3
电压U
6
2.7
2

A集电极
B发射极
C基极
6. 放大电路引入电压串联负反馈，可以使电路的输出电阻（ ）o
A增大
B减小
C不变
7. 题图所示三个器件是（ ）符号。
A与门
B或门
C非门
8. 边沿型触发器要求在时钟脉冲CP （ ）期间，输入状态必须保持不变。
A高电平
B低电平
C上升或下降沿
二、判断题（共6题，共30分）
1. 两种电源模型的等效变换只是对相同外部电路而言，对电源内部是不等效的。
T V
F X
2. 因为电流I与功率因数coscp成反比，所以功率因数越小，电流在输电线路上的功率损耗越小。
T V
F x 1 A >1 .八 A J I
3. 三相异步电动机的功率因数cosj总是滞后的。
T V
F X
4. 电压放大倍数Au的大小主要取决于三极管的0值和交流负载值，它几乎不受rbe值的改变而改变。
T V
F X
5. 串联型直流稳压电源的调整管始终处在开关状态，功耗小，效率高。
T V
F X
6. 时序电路的工作特点是：任意时刻的输出状态不仅取决于当前输入，而旦与前一时刻的电路状态有 关。
F X
三、分析计算题(共2题，共30分)
1. 现有一台三相异步电动机，已知其额定功率为10KW,额定电压为380V,额定转速980r/min,额定工 作效率n =95%,额定工作电流IN=18A,启动能力系数为1.5,过载系数为2.2。
(1) 电动机的额定转矩与额定速度的关系是()o
。=9550 冬
B *
(2) 电动机的额定转矩与最大转矩的关系是()。

(3) 根据已知条件和计算公式，该异步电动机的启动转矩Tqd和最大转矩Tmax分别近似等于()。
A 146. 18 N • m, 214. 39 N • m
B 97. 45 N・m, 214. 39 N • m
C 97. 45 N ・ m, 146. 18 N • m
2.题图所示运放电路中，巳知Ri=R.-1=10kW, R舟R3=R‘z=20kW。

(1)该电路第一级运放的输出电压()。

(2) 该电路的输出电压u°= ( )o
(3) 题图所示电路为( )。
A反相比例运算电路
B加法运算电路
C减法运算电路
第六套
试卷总分：100 答题时间：60分钟
一、单项选择题（共8题，共40分）
1. 题图所示电路中，电阻R】支路的电流I为（ ）o

A 30V
B 45V
C -45V
2. 已知电路某元件的电压u和电流i分别为u=10cos （wt+20o） V, i=5sin （u）t+110o） A则该元件的
性质是（ ）。
A电容
B电感
C电阻
3. 变压器负载电流增大时，原边电流（ ）。
A增大
B减小
C不变
4. （ ）是利用电流的热效应原理，为电动机或其它电气设备、电气线路出现不能承受的过载时提
供过载保护的保护电器。
A时间继电器
b 热VVVV. ][ [.ill
C速度继电器
5. 与稳压管稳压电路相比，串联型稳压电路的输出电压（ ）。
A稳定
B较高
C可调
6. 一般直流稳压电源包含变压器、整流电路、（ ）电路和稳压电路。
A放大
B滤波
C调整
7. TTL电路输入端悬空相当于该输入端接（ ）o
A高电平
B低电平
C不确定
8. JK触发器的初态为1时，若J=l、K=X,则次态为（ ）。
A 0
B 1
C不确定
二、 判断题（共6题，共30分）
1. 戴维南定理只能够计算电路中某一支路的电流，若完成电路所有支路的计算则依靠支路电流法。
T V
F X
2. 由对称三相电路有功功率P=3UPIPcos二ULILcos可知，相位差既是相电压和相电流间的相位差，也是 线电压和线电流的相位差。
T V
F X
3. 若将变压器一次侧接到电压大小与铭牌相同的直流电源上，则变压器的电流仍是额定电流。
T V
F X
4. 甲乙类功率放大电路较乙类功率放大电路，具有输出功率大、效率高和非线性失真小的特点。
T V
F x 1 A >1 .八 A J I
5. 方波发生器的输出信号周期受RC充放电速度的影响，RC值越小，充放电速度越快，方波周期就越短, 反之则周期越长。
T V
F X
6. 时序电路工作特点是：任意时刻的输出状态，仅取决于当前输入，而且与前一时刻的电路状态无关。
T V
F X
三、 分析计算题（共2题，共30分）
1. 已知一正弦交流电流的初相角00=60° , _BLi（0）=V3 A ,试计算该正弦交流电的电流有效值。
（1）由初相角可直接写出该正弦交流电流的瞬时表达式为（）o
A i （t）=Imsinu）t
B i (t)=1 ms in(31+60° )
C i (t)=Imsin(u)t-60° )
(2) i(0)=右A代表的含义是()。
A当t=0时，正弦交流电的最大值
B当t=0时，正弦交流电的有效值
C相角为零时，正弦交流电的瞬时值
(3) 该正弦交流电的电流有效值为()。
A. 2A
B. VF A
C. 也A
2. 题图所示运放电路中，已知R,=12kW, RE=18kWo
Rf
4 I
O s
A 斗—I—
⑴当输入电压u『0. 5V时，输出电压u°= ( )o
«□=-&,=-075V
A &
(2) 题图所示电路为()o
a f 1 A f
B同相比例运算电路
C电压比较器
(3) 为了提高运算精度，图中&的阻值等于()0
A输入电阻R】
B反馈电阻Re
C输入端等效电阻R1//R.
第七套
试卷总分：100 答题时间：60分钟
一、单项选择题(共8题，共40分)
1. 题图所示电路中，电压Uab的数值是()。

A 5V
B 10V
C 15V
2. 已知电路某元件的电压u和电流i分别为u=3cos （314t+150o） V, i=5sin （314t+150o） A则该元件 的性质是（）o
A电容
B电感
C电阻
3. 变压器初级电压维持不变、次级由空载转为满载运行时，主磁通将（）。
A增大
B减小
C基本不变
4. 异步电动机的定子铁心采用（）叠成。
A硅钢片
B局碳钢片
C不锈钢片
5. 与稳压管稳压电路相比，串联型稳压电路的输出电压（）o
A稳定
B较高
C可调
6. 集成运放由输入级、中间级、输出级和偏置电路组成，其中输入级通常采用（）o
A差动放大电路
B互补对称电路
C负反馈电路
7. 比较下列数值，最大数是（）o
A （157） 16
B （316） 8
C (10110011) 2
8. JK触发器的初态为1时，若J=0、K=X,则次态为（）。
A 0
B 1
C不确定
二、判断题（共6题，共30分）
1. 基尔霍夫定律既适用于线性电路，也适用于含有非线性元件的电路。
T V
F X
2. 由对称三相电路有功功率P=3UPIPcos=ULILcos可知，相位差既是相电压和相电流间的相位差，也是 线电压和线电流的相位差。
T V
F X
3. 在三相异步电动机的三个单相绕组中，三相对称正弦交流电的幅值相等，相位互差150° o
T V
F X
4. 甲乙类功率放大电路较乙类功率放大电路，具有输出功率大、效率高和非线性失真小的特点。
T V
F X
5. 串联型直流稳压电源的调整管始终处在开关状态，功耗小，效率高。
T V
f x VV V w V V ■ ^^1 I I I ■ I I I
6. 555电路的输出只能出现两个状态稳定的逻辑电平之一。
T V
F X
三、分析计算题（共2题，共30分）
1. 一台三相4极异步电动机，工作额定电压为380V,额定频率为50Hz,额定转速为1450r/niin。
（1）若要计算该发动机的同步转速，计算公式是（）o
（2）若要计算该发动机的额定转差率，计算公式是（）o
B *
(3)根据已知条件和计算公式，该异步电动机的同步转速和额定转差率分别近似等于()。
A 750 r/min, 0. 032
B 1500 r/min, 0. 033
C 3000 r/min, 0. 034
2. 题图所示运放电路中，已知R广R/10kW, R广R3=R『20kW。

(1) 该电路第一级运放的输出电压()o
A
⑵该电路的输出电压W= ( )o
B «0=知一匕
(3) 题图所示电路为( )。
A反相比例运算电路
B加法运算电路
C减法运算电路
23/21

二、 判断题（共6题，共 30分）
1. 电路中电流的实际方向是电位降低的方向，但不能据此来判别电流源或电压源上电流或电 压的关联性。
T V
F x
2. 由于正弦量与相量存在对应关系，所以相量等于正弦量。
T V
F x
3. 自耦变压器具有结构简单、体积小、节约材料、效率高等优点，能够作为安全变压器使用。
T V
F x
4. 从能量控制的角度看，基极电流对直流电源提供的能量起到了控制作用，微小的基极电流 能够控制发射极和集电极电流产生较大的变化，所以三极管是一个电流控制器件。
T J
F x
5. 串联型稳压电路与稳压管稳压电路相比，它的最主要优点是输出电流较大，输出电压可调。
T J
F x
6. 同步时序逻辑电路中各触发器的时钟脉冲CP不一定相同。
T V
F x
三、 分析计算题（共2题，共 30分）
1. 1.现有一台三相异步电动机，已知其额定功率为10KW，额定电压为380V ,额定转速 980r/min ,额定工作效率q=95% ,额定工作电流IN = 18A ,启动能力系数为1.5 ,过载系 数为2.2 o
（1） 电动机的额定转矩与额定速度的关系是（）。
B 4=必50牛
（2） 电动机的额定转矩与最大转矩的关系是（）。
B J =蛆
(3) 根据已知条件和计算公式，该异步电动机的启动转矩Tqd和最大转矩Tmax分别近似等于 ()o
A 146.18 N-m , 214.39 N m
B 97.45 N m , 214.39 N-m
C 97.45 N m , 146.18 N m
2. 分析题图所示电路，判断它能否不失真地放大交流信号，并说明理由。

(1) 题图所示电路属于()。
A基本共射放大电路
B射极输出器
C直流放大电路
(2) 该电路()。
A能正常放大交流信号
B能正常放大直流信号
C不能放大交、直流信号
(3) 原因是()。
A静态工作点设置合理
B缺少基极偏置电阻
C缺少集电极偏置电阻
25/23
