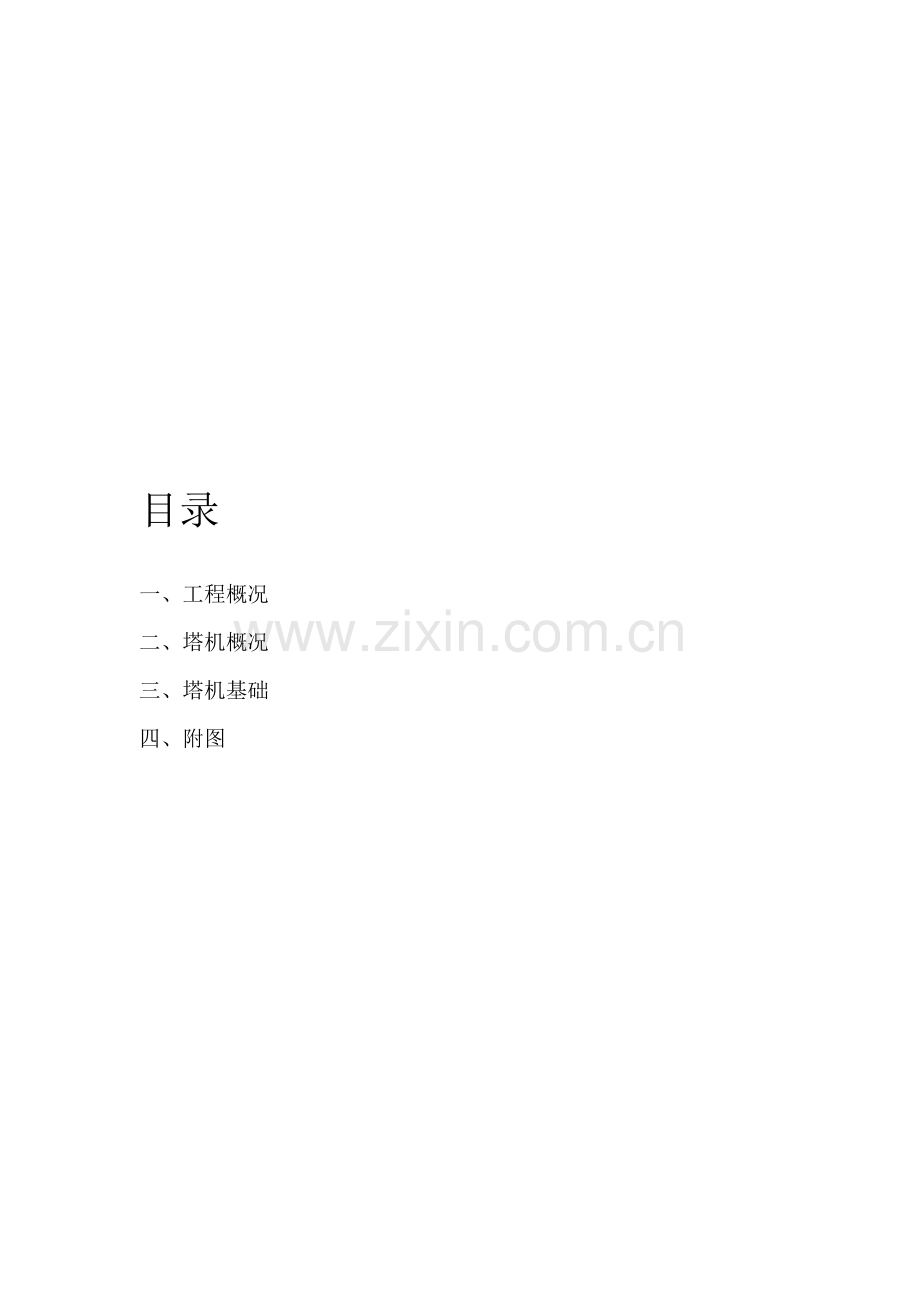

目录

一、工程概况
二、塔机概况
三、塔机基础
四、附图

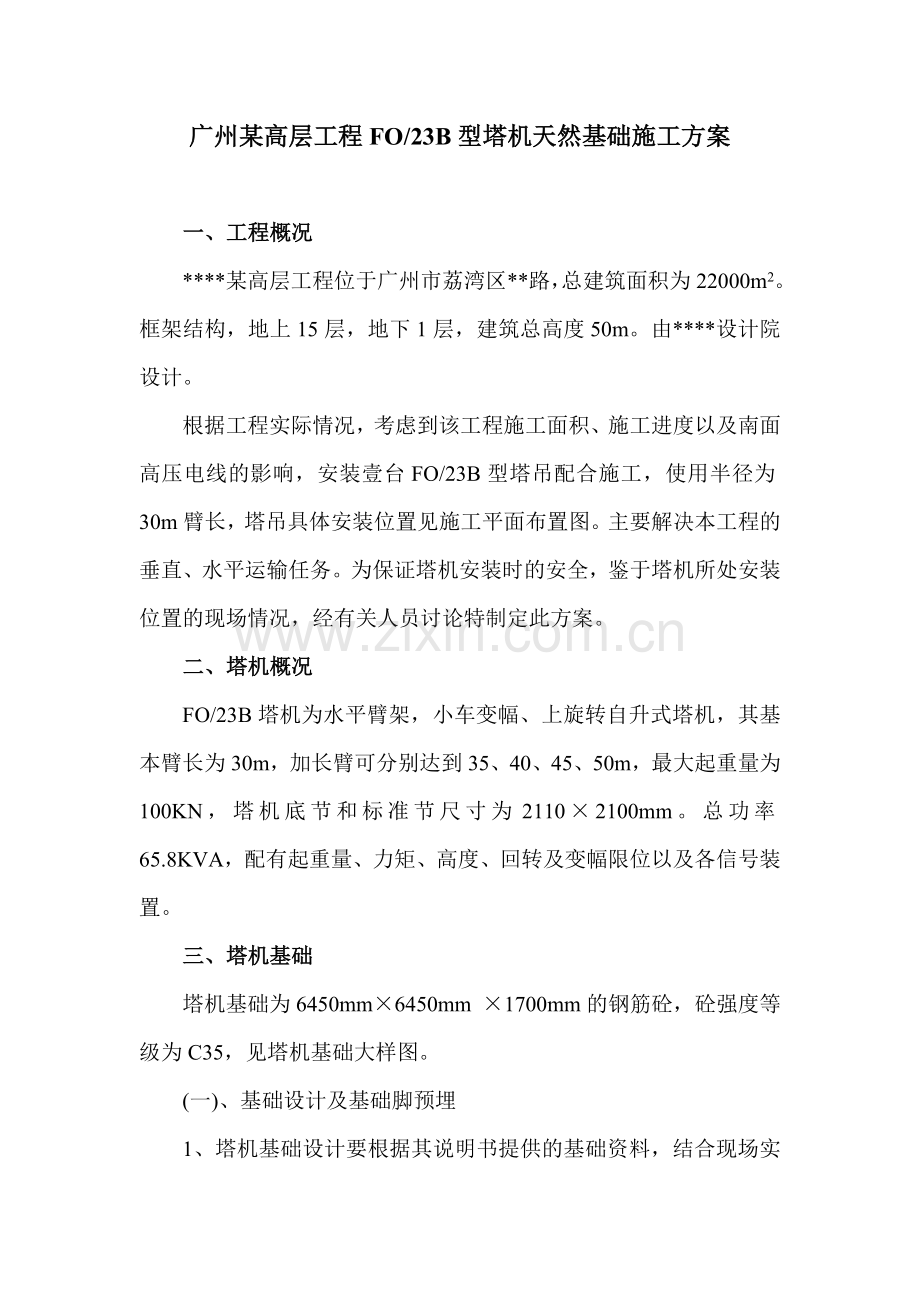

广州某高层工程FO/23B型塔机天然基础施工方案

一、工程概况
****某高层工程位于广州市荔湾区**路，总建筑面积为22000m2。框架结构，地上15层，地下1层，建筑总高度50m。由****设计院设计。
根据工程实际情况，考虑到该工程施工面积、施工进度以及南面高压电线的影响，安装壹台FO/23B型塔吊配合施工，使用半径为30m臂长，塔吊具体安装位置见施工平面布置图。主要解决本工程的垂直、水平运输任务。为保证塔机安装时的安全，鉴于塔机所处安装位置的现场情况，经有关人员讨论特制定此方案。
二、塔机概况
FO/23B塔机为水平臂架，小车变幅、上旋转自升式塔机，其基本臂长为30m，加长臂可分别达到35、40、45、50m，最大起重量为100KN，塔机底节和标准节尺寸为2110×2100mm。总功率65.8KVA，配有起重量、力矩、高度、回转及变幅限位以及各信号装置。
三、塔机基础
塔机基础为6450mm×6450mm ×1700mm的钢筋砼，砼强度等级为C35，见塔机基础大样图。
(一)、基础设计及基础脚预埋
1、塔机基础设计要根据其说明书提供的基础资料，结合现场实际的地质情况进行。
2、预埋脚采用原厂配件。浇注砼前， 必须先将预埋脚用调平框固定在基础钢筋网上，保证其水平度及相互间的距离。
3、塔机基础浇注后要待砼硬度达到80%时方能正式安装塔机。
(二)、地质情况
1、塔基基础位置
根据 ****工程塔机平面布置图，塔吊基础设置于约B×18轴处，按地质报告书，相应于勘探平面配置图，塔机基础约位于10#、10#两勘探点之间。
2、地质勘探点地质情况(根据地质报告书)
10#点为取土标贯钻孔，于高程13.00m以下为第四系残积层。
11#点为鉴别孔，于高程12.80m以下为第四系残积层。
3、地基承载力
按地质资料，本工程第四系残积层，地基具有中等强度、中等压缩性干强度较高，地基土承载力特征值fak=260KPa。
(三)、塔机基础设计
1、选用自由高度(无附着装置)为59.8m，M169N型基础。
2、基础尺寸及配筋(M169N型)
按厂家说明书，基础尺寸b×b×h=6450×6450×1700mm。
配筋：下层双向：55φ25@118mm
上层双向：55φ25@118mm
竖向拉钩：13×13=169φ20
3、基础砼强度等级，按厂家说明书为C30级，根据《建筑机械使用安全规程》JGJ33-2001第4.4.2要求，基础砼强度等级采用C35。
4、基础底面标高
基础顶面标高应在地下室底板底-200mm以下，基础底面标高应为埋入第四系残积层＞1000mm，即在标高11.80m以下。
5、塔机基础验算
(1)FO/23B型塔机技术参数(详见厂家塔机使用说明书)
FO/23B型塔吊受力性能表
工作状态
非工作状态
P1
P2
M
MK
P1
P2
M
MK
KN
KN
KN·m
KN·m
KN
KN
KN·m
KN·m
1078
43.7
2345
680.4
1916
156.2
4647
0
表中P1—基础所受垂直力 P2—基础所受水平力
M —基础所受倾覆力矩 MK—基础所受扭矩
上表所式塔机固定在基础上，未采用附着装置前，塔机对基础产生的荷载值，基础所受的荷载最大，依此最不利条件对基础进行验算。
(2)塔吊基础计算
1)已知：P1=1916KN，P2=156.2KN，M=4647 KN·m，MK=680.4 KN·m，地基土承载力为260KN/m2。
2)计算书
塔吊天然基础的计算书

一. 参数信息
塔吊型号:FO/23B, 自重(包括压重)F1=1916.00kN， 最大起重荷载F2=100.00kN，
塔吊倾覆力距M=4647.00kN.m， 塔吊起重高度H=60.00m， 塔身宽度B=2.10m，
混凝土强度等级:C35， 基础埋深D=0.00m， 基础最小厚度h=1.70m，
基础最小宽度Bc=6.45m，

二. 基础最小尺寸计算
基础的最小厚度取:H=1.70m
基础的最小宽度取:Bc=6.45m

三. 塔吊基础承载力计算
依据《建筑地基基础设计规范》(GB50007-2002)第5.2条承载力计算。
计算简图:

当不考虑附着时的基础设计值计算公式：

当考虑附着时的基础设计值计算公式：

当考虑偏心距较大时的基础设计值计算公式：

式中 F──塔吊作用于基础的竖向力，它包括塔吊自重，压重和最大起重荷载,F=1.2×2016=2419.20kN；
G──基础自重与基础上面的土的自重，G=1.2×(25.0×Bc×Bc×Hc+20.0×Bc×Bc×D) =2121.73kN；
Bc──基础底面的宽度，取Bc=6.45m；
W──基础底面的抵抗矩，W=Bc×Bc×Bc/6=44.72m3；
M──倾覆力矩，包括风荷载产生的力距和最大起重力距，M=1.4×4647.00=6505.80kN.m；
a──合力作用点至基础底面最大压力边缘距离(m)，按下式计算：

a=6.45/2-6505.80/(2419.20+2121.73)=1.79m。
经过计算得到:
无附着的最大压力设计值 Pmax=(2419.20+2121.73)/6.452+6505.80/44.72=254.62kPa
无附着的最小压力设计值 Pmin=(2419.20+2121.73)/6.452-6505.80/44.72=0.00kPa
有附着的压力设计值 P=(2419.20+2121.73)/6.452=109.15kPa
偏心距较大时压力设计值 Pkmax=2×(2419.20+2121.73)/(3×6.45×1.79)=261.87kPa

四. 地基基础承载力验算
地基基础承载力特征值计算依据《建筑地基基础设计规范》GB 50007-2002第5.2.3条。
计算公式如下:

其中 fa──修正后的地基承载力特征值(kN/m2)；
fak──地基承载力特征值，取0.00kN/m2；
b──基础宽度地基承载力修正系数，取0.00；
d──基础埋深地基承载力修正系数，取0.00；
──基础底面以下土的重度，取20.00kN/m3；
γm──基础底面以上土的重度，取20.00kN/m3；
b──基础底面宽度，取6.45m；
d──基础埋深度,取0.00m。
解得地基承载力设计值 fa=0.00kPa
实际计算取的地基承载力设计值为:fa=260.00kPa
地基承载力特征值fa大于最大压力设计值Pmax=254.62kPa，满足要求！
地基承载力特征值1.2×fa大于偏心距较大时的压力设计值Pkmax=261.87kPa，满足要求！

五. 受冲切承载力验算
依据《建筑地基基础设计规范》GB 50007-2002第8.2.7条。
验算公式如下:

式中 hp──受冲切承载力截面高度影响系数，取 hp=0.93；
ft──混凝土轴心抗拉强度设计值，取 ft=1.57kPa；
am──冲切破坏锥体最不利一侧计算长度:

am=[2.10+(2.10 +2×1.70)]/2=3.80m；
h0──承台的有效高度，取 h0=1.65m；
Pj──最大压力设计值，取 Pj=261.87kPa；
Fl──实际冲切承载力：

Fl=261.87×(6.45+5.40)×0.53/2=814.58kN。
允许冲切力：
0.7×0.93×1.57×3800×1650=6408378.90N=6408.38kN
实际冲切力不大于允许冲切力设计值，所以能满足要求！
六. 承台配筋计算
依据《建筑地基基础设计规范》GB 50007-2002第8.2.7条。
1.抗弯计算，计算公式如下:

式中 a1──截面I-I至基底边缘的距离，取 a1=2.18m；
P──截面I-I处的基底反力:

P=261.87×(3×2.10-2.18)/(3×2.10)=171.46kPa；
a'──截面I-I在基底的投影长度,取 a'=2.10m。
经过计算得 M=2.182×[(2×6.45+2.10)×(261.87+171.46-2×2121.73/6.452)+(261.87-171.46)×6.45]/12
=2189.13kN.m。
2.配筋面积计算,公式如下:
依据《建筑地基基础设计规范》GB 50007-2002第7.2条。

式中 1──系数，当混凝土强度不超过C50时，1取为1.0,当混凝土强度等级为C80时，
1取为0.94,期间按线性内插法确定；
fc──混凝土抗压强度设计值；
h0──承台的计算高度。
经过计算得 s=2189.13×106/(1.00×16.70×6.45×103×16502)=0.007
=1-(1-2×0.007)0.5=0.007
s=1-0.007/2=0.996
As=2189.13×106/(0.996×1650×300.00)=4439.11mm2。
由于最小配筋率为0.15%,所以最小配筋面积为:16447.5mm2。
基础配筋双向55φ25@118mm，As=55×490=26950mm2＞16447.5 mm2，满足要求。
七. 防塔机倾覆计算
偏心距
满足要求！
(四)、地下室底板塔机处留洞方案
1、洞口尺寸选用：按底板筋25%连接计算，选用洞口尺寸3000×3000mm，满足塔机安装要求。
2、洞口处地下室底板防水及后浇处理
(1)板底按照设计院底板后浇带做法施工，并做防水层。
(2)洞口四周在板层中位置增设钢板止水带。
(3)其余未说明处按后浇带做法。

四、附图
1、塔机安装平面图(略)
2、塔机基础承台大样图
3、塔机基础与底板连接大样图
