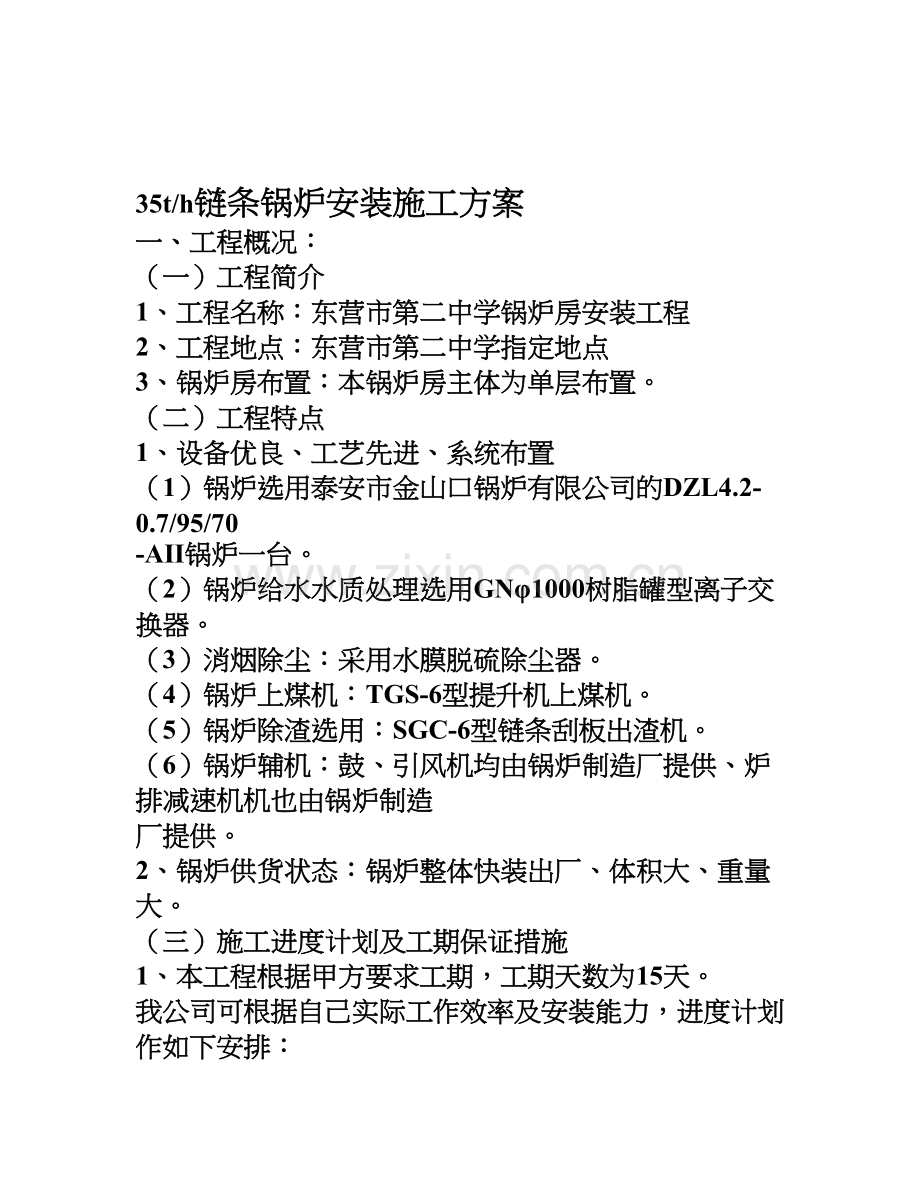

35t/h链条锅炉安装施工方案
一、工程概况：
（一）工程简介
1、工程名称：东营市第二中学锅炉房安装工程
2、工程地点：东营市第二中学指定地点
3、锅炉房布置：本锅炉房主体为单层布置。
（二）工程特点
1、设备优良、工艺先进、系统布置
（1）锅炉选用泰安市金山口锅炉有限公司的DZL4.2-0.7/95/70
-AⅡ锅炉一台。
（2）锅炉给水水质处理选用GNφ1000树脂罐型离子交换器。
（3）消烟除尘：采用水膜脱硫除尘器。
（4）锅炉上煤机：TGS-6型提升机上煤机。
（5）锅炉除渣选用：SGC-6型链条刮板出渣机。
（6）锅炉辅机：鼓、引风机均由锅炉制造厂提供、炉排减速机机也由锅炉制造
厂提供。
2、锅炉供货状态：锅炉整体快装出厂、体积大、重量大。
（三）施工进度计划及工期保证措施
1、本工程根据甲方要求工期，工期天数为15天。
我公司可根据自己实际工作效率及安装能力，进度计划作如下安排：

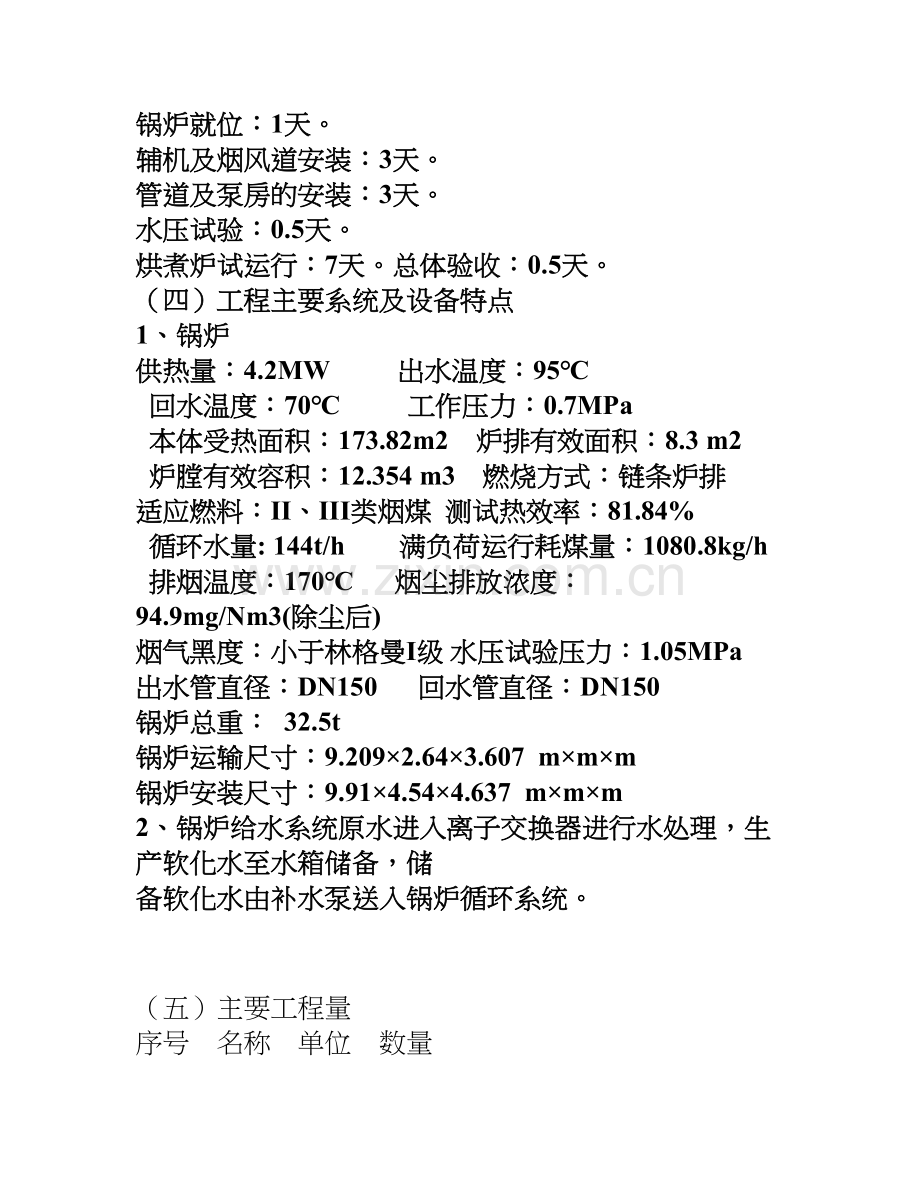

锅炉就位：1天。
辅机及烟风道安装：3天。
管道及泵房的安装：3天。
水压试验：0.5天。 烘煮炉试运行：7天。总体验收：0.5天。
（四）工程主要系统及设备特点
1、锅炉
供热量：4.2MW 出水温度：95℃
回水温度：70℃ 工作压力：0.7MPa
本体受热面积：173.82m2 炉排有效面积：8.3 m2
炉膛有效容积：12.354 m3 燃烧方式：链条炉排
适应燃料：II、III类烟煤 测试热效率：81.84%
循环水量: 144t/h 满负荷运行耗煤量：1080.8kg/h
排烟温度：170℃ 烟尘排放浓度： 94.9mg/Nm3(除尘后)
烟气黑度：小于林格曼I级 水压试验压力：1.05MPa
出水管直径：DN150 回水管直径：DN150
锅炉总重： 32.5t
锅炉运输尺寸：9.209×2.64×3.607 m×m×m
锅炉安装尺寸：9.91×4.54×4.637 m×m×m
2、锅炉给水系统原水进入离子交换器进行水处理，生产软化水至水箱储备，储
备软化水由补水泵送入锅炉循环系统。

（五）主要工程量
序号 名称 单位 数量
1 热水锅炉DZL4.2-0.7/95/70-AⅡ（快装） 台 1
2 鼓风机G6-45-*11No.7.5A 台 1
3 引风机Y6-41-11No.10.0C 台 1
4 炉排减速机（由锅炉厂供配） 台 1
5 除渣机、上煤机 台 各1
6 烟、风道管 套 1
2、锅炉补水系统
序号 名称 单位 数量
1 GNφ1000离子交换器 Q=8-20m3/h 个 1
2 软水箱 台 1
3 锅炉补水泵IS50-32-200 Q=12.5m3 台 1
4 阀门仪表 套 1
5 各种管道 套 1
6 分（回）水缸φ400 L=1130 台 2
二、施工准备
1、锅炉设备清点验收
（1）对于锅炉本体主要进行外观检查有无损伤，与设计要求是否相符，炉膛内
砌筑的耐火材料有无脱落及炉排是否完整，有无断裂现象。
（2）根据设备（配件）装箱清单逐箱逐件进行清点验收，对于缺件、损伤及不
符合设计要求等物件作好记录。清点记录由甲乙双方签章，并交工归档。
3、基础验收及放线
（1）锅炉及设备基础验收，应在基础混凝土强度达到设计强度的75%以上，具
有中间交接技术文件，并在基础上标出纵、轴中心及标高控制点（线）后进行。
（2）基础验收应按锅炉房纵、横向轴线及水平线（点），依基础施工图和锅炉、
设备安装图进行复测检查，并应按其放出安装基准线，安装基准线如下。
1）锅炉基础纵向和横向中心基础准线，炉排前轴基准线或锅炉前面板基准线。
2）炉排传动装置基础的纵向和横向中心基准线。
3）鼓、引风机基础的横向中心基准线。
4）锅炉（设备）基础的标高基准点（线），应在基础四周的明显位置分散标出，
其各点标高偏差不应大于1mm。
（3）基础验收、放线应做好记录
三、工程设备及材料供应
所有设备，管道、管件、板材、型材根据标书要求提供。
四、施工方案
锅炉安装
1、安装程序
1.1施工准备：锅炉安装工程的准备工作，是整个工程质量、进度及经济性的主
要环节，由于该项工程复杂性，必须细致地进行预先计划和编排，才能使工程顺
利进行。

1.1.1施工队伍的组织：根据施工组织设计合理组织施工队伍，配合专业工程的
技术力量、指派具有锅炉安装专业知识的工程技术人员担任工长，并对施工班组
进行技术交底。
施工总负责人：*** 技术总负责人：***
电仪：*** 工长：*** 质检：***
班组设置：管工班、钳工班、起重班、金属结构班、焊工班、电仪班、绝热油工
班。
1.1.2设备机具：机具准备按计划表由 *** 负责。
1.1.3图纸会审：由技术负责人 *** 负责。
1.1.4材料准备：由 *** 负责按计划供料。
1.1.5基础验收：对设备基础按图纸进行验收，验收工作由施工单位、建设单位
共同验收。建设单位应将锅炉基础主要纵、横向中心线、标高线、基准点向安装
单位进行移交，并检查基础外形有无裂缝、空洞、漏筋、检查尺寸、水平度位置
关系，基础质量应符合国标GB50273-98规范标准，见表1。检查结果应作记录
存档。
锅炉及其辅助设备基础的允许偏差 表1
项 目 允许偏差
纵轴线和横轴线的坐标位置 ±20
不同平面的标高（包括柱子基础面上的预埋钢板） 0
-20
平面的水平度 每米 5
全长 10
外
形
尺
寸 平面外形尺寸 ±20
凸台上平面外形尺寸 0
-20
凹穴尺寸 +20
0
预留地脚螺栓孔 中心位置 ±10
深度 +20
0
孔壁垂直（每米） 10
预埋地脚螺栓 顶端标高 +20
0
中心距（在根部和顶部两处测量） ±2
1.1.6基础放线：基础验收后，进行安装放线，放线以锅炉基础图为准，根据基
础坐标位置，分别用墨线弹出锅炉整体的三条基准线，并做出标记：
A 纵向基准线：自炉前至炉后
B 横向基准线：一般采用前轴中心线。
C 标高基准线：可在基础附近的墙、柱分别做标记，各标记间误差不超过1mm。

D 附属设备的中心线。
放线结束后，全面进行复查，并做出记录，各尺寸不得超过下列允差：
①基础各中心线间距误差为±1。
②各基础相应对角线误差为5。
2、设备开箱清点验收
开箱清点工作由甲乙两方共同进行，清点依据以设备装箱单，按图核对箱号无误
后开箱，按装箱单核对规格、型号、数量清点，并做好记录，发现缺件、损坏、
变形、错件做好记录，会同甲方人员做出处理意见。对缺件、无法修复缺陷的部
件列表送甲方做出处理决定。对于小件，精密件要入库保管，对于短时间不用的
部件从新装箱保存，并注意防雨。
3、扶梯、平台安装。
4、锅炉水压试验
水压试验压力按“热规”1.5×工作压力Mpa=1.5×0.7=1.05Mpa执行。
水压试验的方法及要求：
1）水压试验前的准备工作
①水压试验是检验锅炉受压系统严密性的手段。试验范围包括受热面、本体管路
等。试压前，全部系统均已安装完毕，并检查是否有堵塞或盲板不当之处。（安
全阀必装临时盲板，不参加试压）。
②试压用的压力表，应经过校验，其量程应为试验压力的两倍并且并不应少于2
块。
③试压用水应清洁。水温应高于室内温度，以防止结露但最高不超过60℃，最
低水温不应低于5℃。冷水进入锅炉的速度要缓慢。加满锅炉后，应放置一定时
间达到不结露时，再进行试验。
④联接上水管，试压泵及排水管，排水管应排至室外远离基础之处，最好直接排
入下水道。
2）水压试验步骤及注意事项
①水压试验的压力1.05Mpa执行。
②充水速度不宜过快，当锅炉充满水。最高点放空气阀门已不排出空气时，将放
气阀门关闭。擦净放气时带走的水迹，初步检查充水的各部分，如果有泄漏时，
应进行处理。
③升压应缓慢。当压力升至0.39Mpa（表压）时，稳压进行一次全面检查，对
人孔、手孔、法兰螺栓的泄漏，可拧紧螺栓。如有严重漏水时，应停止水压试验
检修补后，再进行水压试验。
④压力升至工作压力时，停止升压全面检查渗漏情况。然后再升至试验压力保持
5分钟，降至工作压力，进行检查，达到下列条件合格。
A在试验压力下，保持20分钟，然后降到工作压力下进行检查，检查期间压力
应保持不变。
B 焊缝处，无任何泄漏。
⑤水压试验合格后，应办理水压试验会签记录。锅炉内的水应设专人放水，将系
统内的水全部排出。冬季要有防冻措施。
⑥注意事项：
A 在试压的过程中，应停止受压系统周围与试压无关的一切工作。

B 在试验压力下的试压，要尽量少做。一般在工作压力下的试压检查。
C 放水时，注意打开顶部阀门，以保证系统内的水全部排空。
D 水压试验时，压力超过0.39Mpa以后，不准再做拧紧螺栓，补漏工作。
E 焊缝的补焊，不宜带水操作，补焊应焊透。不得堆焊。关键部位的焊缝，泄
漏严重时。应铲掉原有焊缝，重新焊接。
5、烘、煮炉及48小进运行
1）烘炉分三班进行，每班2人。
2）烘炉方法采用火焰供炉，计划烘炉七天，第五天进入煮炉。
3）用测量方法检验烘炉。
4）煮炉时的加药及配方：
药品名称 加药量（公斤）
铁锈较薄 铁锈较厚
氢氧化钠(NaOH) 2～3 3～4
(Na3PO4•12H2O) 2～3 2～3
注：1、药品按100%的纯度计算。
2、无磷酸三钠时可用碳酸钠代替，共数量为磷酸三钠的1.5倍。
3、新装锅炉也可单独使用碳酸钠煮炉，其数量为6kg/m3水。煮炉用药不
可将固体药直接投入锅炉内，须将药稀释成20%溶液后再投入锅炉内。
5）烘、煮炉的程序及要求见本企业“锅炉安装施工通用工艺”。
6）48小时运转应由获得司炉合格证的人员带班进行，建设单位应派有经验的人
员配合参加，试运转中要严格遵地司炉操作规程。48小时运行按标准执行。
6、48小时试运行。
交付使用安全阀定压（当地技术监督部门）：根据系统使用压力若为0.4Mpa，
故此锅炉上的两只安全阀调压，一只调整开启压力为0.4+0.07=0.47Mpa，另一
只调整开启压力为0.4+0.10=0.5Mpa。调整完毕后加铅封。
（二）锅炉附属设备安装，操作工艺
1、鼓引风机安装先将风机一侧定位垫好，再利用垫铁将电机侧找正，用砼将地
脚螺栓注好。待砼强度达到75%时，复查风机的水平度，紧好地脚螺栓。风机
不得承受风管及其他构件重量。
2、风管应分段支吊架支撑，法兰连接处应严密不漏，检查锅炉风机室调节阀操
纵是否灵活，定位是否正确可靠。
3、风机运转：接通电源单机试车，检查风机转向是否正确。有无磨擦和振动现
象，滚动轴承温度最高不得超过80℃，风机持续运转历时应不小于72小时。引
风机一般5～10分钟，关小烟气调节阀。
（三）锅炉房管道安装
锅炉房内管道安装应遵照下列规范：
《工业管道工程施工及验收规范》金属管道篇GB50235-97
《现场设备、工业管道焊接工程施工及规范》GB50236-98
管道支吊架参照国家标准图集R402《室内热力管道支吊架》进行施工
锅炉房供水管水平管、给水管、排污管均应向介质流动方向倾斜，以利于疏水和
排污，坡度为3/1000。
其他输水管道应逆水流方和倾斜，坡度为2/1000～3/1000

管道法兰与设备及阀件联结的法兰配制。
温度表及压力表安装
温度表：
1、温度表应安装于便于观察处。
2、应准确标明最高供热温度，超温应报警。
压力表：
1、压力表安装前应检验合格且有封印，在刻度盘上划红线指示工作压力。
2、精度不低于2.5级，表盘与直径大小适宜，不小于100mm。
3、压力表装置应有水弯，表与存水弯之间应安装三通旋塞。
五、质量控制计划及措施
1）加强思想教育，贯彻“质量第一”思想，提高企业信誉。
2）组成三级质量检查网，落实到人头，对每个施工环节严格把关，因时接受质
量检查人员的监督检查，对所指出的问题及时改正，检查人员第二次检查时，不
得再发生类似问题。
分公司质量检查网：
3）严格遵照设备技术文件及设计图纸施工。
4）质量标准要达到施工验收规范的要求。
5）严格控制工序验收，上一工序没有验收合格，下一工序不得开工，特别对隐
蔽工程更要注意，严格把关。
6）施工中遇有问题，应及时向技术人员报告，不得擅自决定，以尽量避免差错
和返工。
7）严格施工工艺纪律，对不符合标准的项目，坚决返工，不隐瞒施工。
8）全部工程合格率要达到100%。
六、安全措施：
1）施工前组织施工人员熟知安全知识，树立安全生产思想，建立安全生产领导
小组。
2）进入施工现场人员必须戴好安全帽，高空作业要系安全带，穿防滑鞋，安全
带系在立柱、梁上。
3）脚手架必须绑扎牢固，跑板应结实并铺稳，杜绝探头板。
4）严格执行“建设安装安全操作规程”的有关规定，不得违章指挥和违章作业。
5）现场使用机械设备应指定专人负责管理和操作，严格遵守操作规程。
6）对脚手架、钢架板及使用中的电动工具等，应临是接地，各处电线必须绝缘
良好。
7）起重工作应服从统一指挥。操作时必须精神集中，严格执行操作规程，重件
起吊离地200mm左右时，应停车检查确认安全后，方可继续起吊，起吊物下严
禁站人或通过。
8）水压试验时，不得在焊口，法兰及阀门的正面站人，禁止带压修补。
9）禁止酒后施工。
10）搞好施工现场的三通一平，做到文明施工。
七、本工程执行的规范标准
《特种设备安全监察条例》
《热水锅炉安全技术监察规范》

《工业锅炉安装工程施工及验收规范》GB50273-98
《压缩机、风机、泵安装工程施工及验收规范》GB50275-98
《工业管道工程施工及验收规范》金属管道篇GB50235-97
《现场设备、工业管道灶接工程施工及验收规范》GB50236-98

附表 八 主要施工机具表

机具名称及规格 单位 数量 机具名称及规格 单位 数量
卷扬机 3吨 台 1 水准仪 架 1
卷扬机 5吨 台 1 挎顶 个 4
手动葫芦 1吨 个 1 钢板尺1米 个 2
手动葫芦 2吨 个 2 钢盘尺20米 个 2
手动葫芦 3吨 个 4 温度计 个 5
手动葫芦 5吨 个 1 焊条烘干箱 个 1
交流弧焊机 台 3 钢丝绳 米 200
台式钻床 台 1 空压机 台 1
手提电钻 台 2 等离子切割机 台 1
电锤 个 1 电动试压泵 台 1
砂轮切割机 台 1 手动试压泵 台 1
落地式砂轮机 台 1 32T千斤顶 个 4
手砂轮 台 2 滑轮组 组 4
