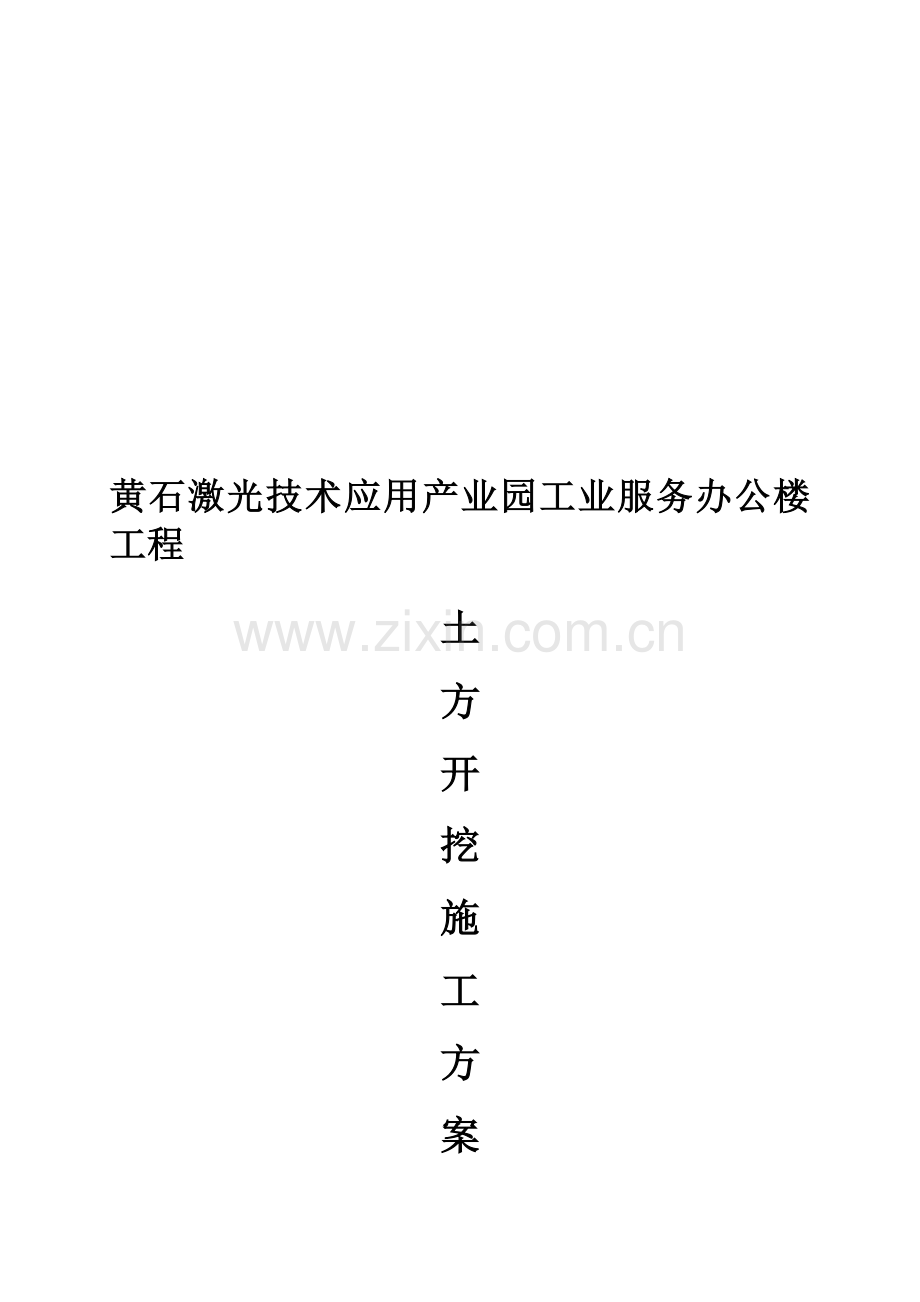

黄石激光技术应用产业园工业服务办公楼工程

土
方
开
挖
施
工
方
案

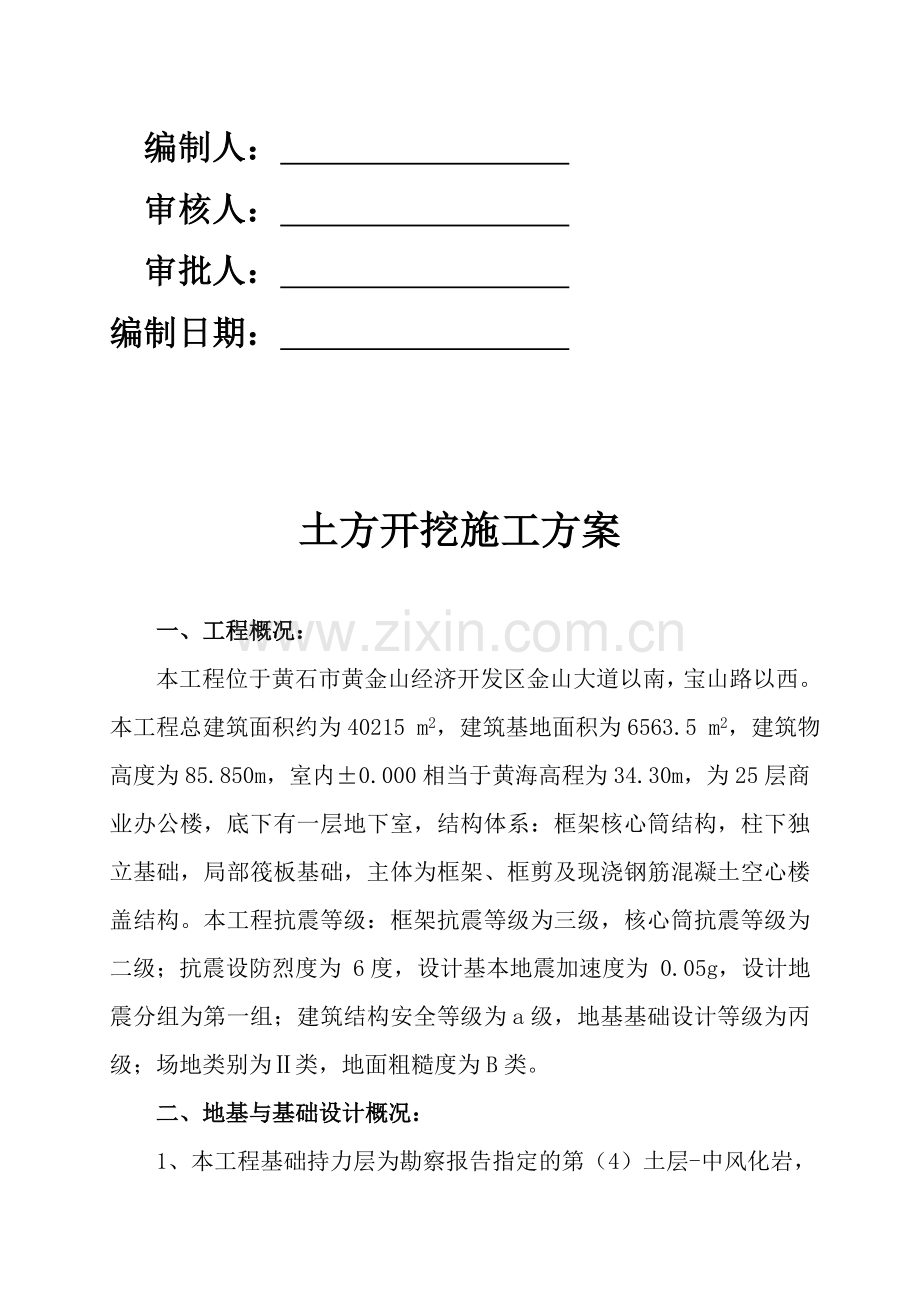

编制人：
审核人：
审批人：
编制日期：

土方开挖施工方案

一、工程概况：
本工程位于黄石市黄金山经济开发区金山大道以南，宝山路以西。本工程总建筑面积约为40215 m2，建筑基地面积为6563.5 m2，建筑物高度为85.850m，室内±0.000相当于黄海高程为34.30m，为25层商业办公楼，底下有一层地下室，结构体系：框架核心筒结构，柱下独立基础，局部筏板基础，主体为框架、框剪及现浇钢筋混凝土空心楼盖结构。本工程抗震等级：框架抗震等级为三级，核心筒抗震等级为二级；抗震设防烈度为 6度，设计基本地震加速度为 0.05g，设计地震分组为第一组；建筑结构安全等级为a级，地基基础设计等级为丙级；场地类别为Ⅱ类，地面粗糙度为B类。
二、地基与基础设计概况：
1、本工程基础持力层为勘察报告指定的第（4）土层-中风化岩，地基承载力特征值为800Kpa,地基基础设计等级为丙级，结构安全等级为二级。
2、混凝土强度等级：基础混凝土强度等级为C45；垫层强度等级为C15。
3、钢筋：钢筋采用HPB300、HRB400。
三、施工条件概况
1. 施工场地
规划红线内施工场地可以较好地进行施工总平面布置，各原材料堆放及加工场地均已布置完毕。
2. 交通情况
工地四周道路状况良好，建筑材料和构配件、建筑机械的进出和运输较为方便。
3、水、电情况
4、地质情况
根据本工程岩土工程勘察报告，拟建建筑物区域基础持力层较浅，约在-0.5M，局部基础持力层较深，约在-4.5M.
施工现场水、电已经到场，能满足现场施工、生产、生活的需求。
4、机械设备情况
工程所需的全部施工机械已经经过检修，并已经安装到位，运行正常。
5、材料情况
工程需要投入的各种主材已经全部到场，能满足施工需要。
6、人员配备情况
工程项目部已组建，项目经理、项目副经理、技术负责人、施工员、质检员、安全员、预算员、材料员及施工人员已全部到位。
四、工艺流程及流水施工组织
基槽按1:0.8坡度系数定位放线→土方机械开挖至基础设计标高上300mm → 人工清理至基础设计标高→设置降水点(井) →基础验槽→承台、承台梁下的素砼垫层→ 基础梁、承台、框架柱钢筋绑扎、定位 →模板安装、模板支撑→ 隐蔽工程验收→基础砼浇筑

基础工程施工工艺流程
基础放线
浇筑砼
基底清理
验槽（坑）
封底、扎钢筋
钢筋验收
基础验收
基础土方开挖

五、主要分项工程施工方法
（一）、 施工测量方案
为了确保工程顺利进行，满足工程精度要求，测量控制是关键工序之一，垂直度、轴线和标高差及沉降观测是衡量工程质量的重要指标。为此，在施工准备期间，制定施测方案，布置有效控制点为各区施工提供依据。测量仪器配置（见下表）。
1、平面控制测量：
平面控制桩的布置：根据业主提供的建筑红线位置坐标和水准点高程确定出本工程的Ⅰ、Ⅱ、Ⅲ、Ⅳ四大角点，并对该四点进行距离和角度闭合、核对，形成封闭测量控制网。再根据四大角点测设出主控制线，并埋设牢固标准，做好标志，供现场施工放线用。
承台及地梁施工完毕后，在首层A、B、C、D区共设置四个激光控制点用于主体结构轴线的测设和定位。激光控制点测设完后，对控制点进行距离、角度的闭合、形成封闭的测量控制网。
主体采用经纬仪选定的控制点，投于预埋铁板上，经检查无误后，将各控制点基线和点准确刻于铁板上，符合要求后，选用激光垂直仪向上投线，在上层梁板预留150×150毫米通光孔，每个通孔中线四边设200×200×8毫米铁板，用于刻基线和固定测量标板用。
活动标板用有机玻璃制作，尺寸为200×200×5×毫米，在有机玻璃板上刻两条相互垂直的正交线，利用激光垂直仪将激光投射于活动标板上的正交点，并将标板暂固定于铁板上或在铁板上刻划标板放置边线便于本层再次投线或校核轴线。
2、标高控制测量：
各层标高控制测量基准点依建设单位提供的基准点进行引测，根据水准点将该工程的±0.000标高准确测于附近固定建筑物上引测的±0.000水准点不少于3个，且要自行闭合，并作好明显标志，作为该工程控制各层标高的引测依据。±0.000以上各层标高通过引测的±0.000标高用钢尺进行了投测，投测到每层的标高控制点不少于2个。投测点高度超过30米的应设标高换尺点，作好明显标志，各换尺点位置均应与底层±0.000点在同一铅直线上，用钢尺设置换尺点时，应考虑钢尺拉力、温度垂直度改正。
3、垂直度控制测量：
本工程使用激光垂直仪表控制主体施工中的垂直度。
待砼基础施工完毕，于首层平面相应位置预埋钢板，设置的控制点经闭合校核后刻于钢板上。施工第二层楼面砼时，相应位置预留200×200方孔作为激光通光孔。在首层每个控制点上分别设置激光铅直仪，将控制点投于施工楼层接收芭上。接收芭采用有机玻璃制做，上刻一定间距同心圆。激光垂直仪上必须设置防护棚，以保证一起及人员的安全。
观测精度：各轴线与高程误差按3毫米为允许偏差，沉降观测精度闭合差不大于0.6㎜，其超出就进行现场调整。
±0.000以上楼层框架结构测量点位放线，利用±0.000层控制基点，利用激光垂直向上投线。
测量仪器配置表：
序号
仪器名称
型号
数量
1
全站仪
RTS602
1台
1
经 纬 仪
TDJ2
1台
2
水 准 仪
DSE3
1台
3
水 准 尺

2把
4
钢 卷 尺
50米
2把

测量仪器配置表 表一

（二）、土方工程施工方案：
本工程的土方采用机械开挖、局部辅以人工开挖。
1.1土方开挖：
1.1.1土方开挖分两步进行：第一步由机械整体开挖，土方前开挖必须根据定位轴线桩画出开挖边线（工作面每边300mm，放坡0.8），挖土应均衡分层进行，对流塑状软土的基坑开挖，高差不应超过1m，机械开挖标高统一开挖至基础设计标高上300mm，所有土方用车辆外运，机械开挖不能破坏原土层结构，在开挖过程中必须确保不破坏持力层土层结构。第二步由人工开挖，人工开挖、清理至基础设计标高，避免机械扰动持力层强度，对基础梁、承台的土方采用人工倒运，车辆外运。
1.1.2根据现场地质及道路交通的实际情况，从轴线5-8向轴线4-5自东向西顺序分层整体开挖土方。
1.1.3人工土方开挖：基础土方要求清至垫层底，平整夯实。
1.1.4机械挖土时由土方公司技术人员及我方测量放线人员跟班配合施工，基底预留土层厚度应该严格控制，另在挖土时，提前放出集水坑、电梯井位置控制线，便于机械施工，开挖标高随时开挖随时跟踪测量控制。
1.2基坑排水：
土方开挖过程中由土方施工专业队伍进行排水，基础施工时，由总包单位采用明沟、盲沟、集水井相结合的方式进行排水。
1.2.1基坑开挖后，在基坑四周留设400mm深，300～500mm宽的明沟作为排水沟，排水沟如果破坏基坑的支护，则在排水沟外侧砌筑二到三皮粘土实心砖，防止边坡流沙引起支护的稳定性。在排水沟的沟线上每隔30m设置一个φ1200mm集水井，集水井的底面比沟底低800mm。四壁垒240mm厚粘土实心砖,集水井跟着室外土方回填四壁垒至自然地坪，室外回填前，将基坑四周明沟内填筑粗石子成盲沟。在地下室土方回填前，保证集水井内水外排，减少地下水对底板的压力。
1.2.2当实际地下水情况与方案有较大出入时，应该考虑在变更降水方案，需要时再出方案。
1.3. 基础坑、槽土方工程施工方案
在人工辅助开挖前，先进行测量放线，用经纬仪测量，拉线丈量定出墩基、基槽的位置。并在槽两边画线，在基坑四边缘坑位轴线上设置十字临时控制桩，加以保护，开挖过程随时检查坑的轴线、标高。
待土方整体开挖完毕后并清理至设计标高后，建设单位及施工单位施工技术负责人、施工员、监理单位代表、设计单位代表、地质勘察单位代表、质检单位代表共同检查基坑、槽土质情况，经现场目测土质满足要求，并共同确认达到设计持力层，并落实是否对地基承载力试验，承载力是否符合设计要求。验槽完毕后，填写地基验槽记录，并由各参建单位代表签字认可，若进行地基承载力检验试验，由建设单位邀请具有地基检测资质的单位对地基承载力进行试验，出具相关检测报告，浇筑垫层混凝土前，要进行坑、槽底及其壁的修理，清除杂物及积水。
1.4、深基坑降水措施
本工程局部基础持力层较深，地处地下水丰富，基本到达岩土层。设计采用井点降水，我公司决定按设计措施进行降低地下水位，以确保深基础的顺利施工。
1）基坑开挖至垫层下口时，在基坑周边挖400mm深，宽300～500mm通长排水沟，并在四角设置φ1200mm集水坑，用潜水泵抽出基槽(坑)内余水，以确保施工区域不积水，便于人工顺利开挖承台和承台梁的土方。
2）承台内设置小型集水坑，以200×200×200为宜，用于抽排承台内集水和冲洗承台内残渣。
4）垫层施工
本工程在机械挖土的同时，按顺序进行开挖，在机械开挖的同时边增加人力进行基坑、基槽的土方辅助开挖、清理、转运，至设计标高，边清土边施工垫层，垫层砼标号为C15，厚100mm，每一个部位土方清理完毕后迅速浇筑该部分垫层砼，垫层施工完后必须进行养护，垫层砼强度达到规范规定要求。
六、特殊情况的应急处理措施
土方开挖工程是风险性较大的工程，施工过程中可能会遇到各种意外情况，为做到有备无患，针对本工程特点，制定以下应急措施：
对坑外的水位进行密切观察，如坑外水位下降达到报警值，应立即分析会同监理及设计等专家分析原因，检查坡体是否有渗漏等。
现场常驻抢险用的施工班组，设置专业安全员及施工现场管理人员，随时听候调遣，抢险机械和车辆以工程施工用机械车辆为主，昼夜安排操作人员值班，保证紧急情况及时出动。
七、安全管理
1、在土方施工阶段，边坡的防塌是难点，除要有科学的计算依据，良好的施工质量外，还应派专人进行基坑监测，出现不良现象及时处理防止发生坍塌事故。
2、边坡开挖工程中，要时刻注意边坡的稳定性，在雨后要仔细观察土壤情况, 如发现有裂缝、鼓包、滑动等现象，要及时排除险情后方可施工。
3、基坑周边1M范围内严禁堆放重物。
4、基坑周边搭设防护栏（单排），1.2M高，刷黄黑相间警告色。
5、现场应保证足够照明。现场电气设备均作漏电保护装置，配电线采用三相五线制。
6、加强对施工人员的安全教育，做好技术交底和安全交底。
7、施工前应查明现场地下障碍物，在有地下电缆、管线处做出明显标志，严禁在电缆1M范围内进行作业。
8、当配合机械作业的清底需进入机械回转半径内时，必须停止机械回转，机上、机下人员应密切配合。
9、反铲作业时，挖机履带应距工作面边缘至少保持1~1.5M安全距离。
10、铲斗未离开工作面时，不得进行回转、行走等动作。
11、装车时，铲斗不得碰撞汽车。
12、本设计按地面施工荷载20KPa设计，施工中应严格控制地面超载，特殊情况应及时与设计人员联系
13、施工现场配备大型的照明设备以供夜间挖土施工使用。
八、文明施工及环保管理
1、文明施工目标
创文明工地
2、文明施工责任制
为了全面落实创建文明工地的要求，本工程实行文明施工责任制，项目管理部经理为本工程的文明工地责任人，具体措施管理范围落实到个人，组织机构网络图详安全文明施工组织设计。
3、文明施工措施
3.1在出大门口外，设置清洗池，马路上铺设湿草垫，用于扫清轮胎上外带土块。
3.2每天收车后，派专人清扫马路，并适量撒水压尘,达到环卫要求。
3.3所有施工人员应保持现场卫生，生产及生活垃圾均装入运土车中带走。
3.4合理进行施工现场的平面布置，做到计划用料，使现场材料堆放降到最低值，保证场内道路通畅。
3.5运输散装材料时，车厢后封闭，避免撒落。
3.6合理安排作业时间，采用低噪音施工机械，对可能产生较大噪音的设备，设置防噪棚，减少噪音污染。
3.7 施工工地沿线单位和居民出入道路畅通，周围道路平整无积水，禁止非施工人员入内。
3.8机械设备完好，安全装置齐全有效，做到专人管理。施工材料堆放整齐。
3.9施工区域或危险区域有醒目的安全警示标志，并定期组织专人检查。
3.10加强土方施工管理，挖出的湿土先卸在场内暂堆，尽量缩短会所的工期，能更多的利用挖出的余土，如湿土需要直接外运，则使用经专门改装的带密封车斗的自卸卡车装运湿土，防止湿土如泥浆沿途漏污染马路。
3.11大门车辆出入口设置砼道路，并设污水沉淀池。设立专职的“环境保洁岗”，负责检查、清除出场的车辆上的污泥，清扫受污染的马路，做好工地内外的环境保洁工作。
3.12 项目部、施工队设文明施工负责人，每周召开一次关于文明施工的例会，定期与不定期检查文明施工措施落实情况，组织班组开展“创文明班组竞赛”活动，经常征求建设单位和项目监理对文明施工的批评意见，及时采取整改措施，切实搞好文明施工。

黄石激光技术应用产业园工业服务办公楼
工程项目部
2014年10月1日
