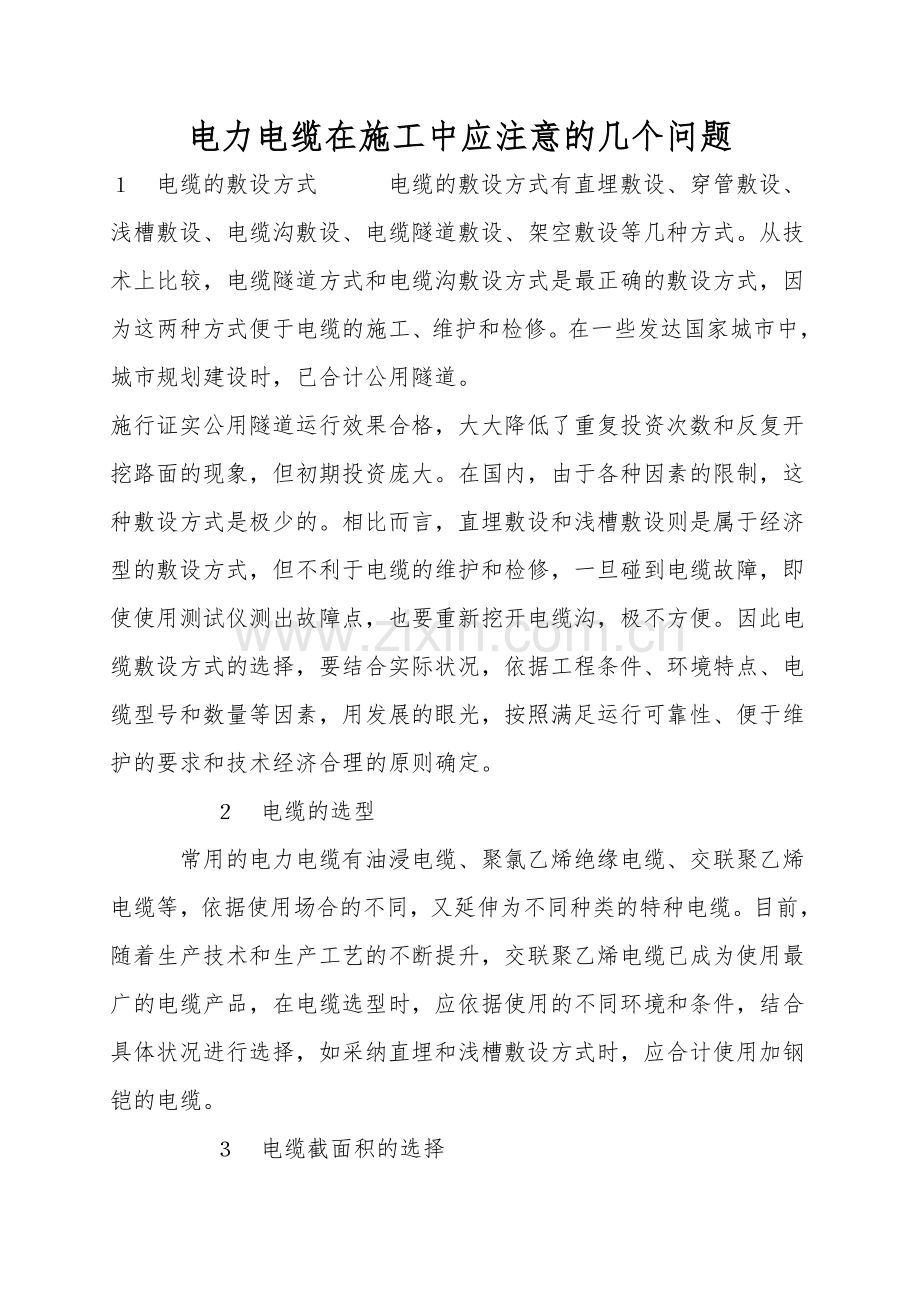

电力电缆在施工中应注意的几个问题
１　电缆的敷设方式 　　电缆的敷设方式有直埋敷设、穿管敷设、浅槽敷设、电缆沟敷设、电缆隧道敷设、架空敷设等几种方式。从技术上比较，电缆隧道方式和电缆沟敷设方式是最正确的敷设方式，因为这两种方式便于电缆的施工、维护和检修。在一些发达国家城市中，城市规划建设时，已合计公用隧道。
施行证实公用隧道运行效果合格，大大降低了重复投资次数和反复开挖路面的现象，但初期投资庞大。在国内，由于各种因素的限制，这种敷设方式是极少的。相比而言，直埋敷设和浅槽敷设则是属于经济型的敷设方式，但不利于电缆的维护和检修，一旦碰到电缆故障，即使使用测试仪测出故障点，也要重新挖开电缆沟，极不方便。因此电缆敷设方式的选择，要结合实际状况，依据工程条件、环境特点、电缆型号和数量等因素，用发展的眼光，按照满足运行可靠性、便于维护的要求和技术经济合理的原则确定。
    ２　电缆的选型
　　常用的电力电缆有油浸电缆、聚氯乙烯绝缘电缆、交联聚乙烯电缆等，依据使用场合的不同，又延伸为不同种类的特种电缆。目前，随着生产技术和生产工艺的不断提升，交联聚乙烯电缆已成为使用最广的电缆产品，在电缆选型时，应依据使用的不同环境和条件，结合具体状况进行选择，如采纳直埋和浅槽敷设方式时，应合计使用加钢铠的电缆。
    ３　电缆截面积的选择
　　电缆截面积的选择，关系到投资多少、线路的损耗和电压质量、电缆的使用寿命等。如选用截面积偏小，会导致电压质量下降、线路损耗过大，严重的甚至电缆过热烧毁；截面积过大，则会使初期投资太高。因此应依据负荷推测结果，用发展的眼光，选择合适的截面积，使电力电缆满足最大工作电流下的缆芯温度要求和电压降要求，最大短路电流作用下的热稳定要求。由于负荷推测工作难度性高、准确性较低，因此，选择电缆截面积时，还要满足《城市中低压配电网改造技术导则》和《城市电力网规划导则》要求。
　　在三相四线制低压电网选用电力电缆时，还要合计零线截面积的选择，在公用低压网络中，由于受用户因素影响较大，三相负荷平衡难以控制，为改善电压质量，降低线损，零线截面积应与相线截面积相同。
    ４　关于电缆网络及电缆网络自动化
　　随着电力电缆在配电网中的不断推广与使用，配电网可分为电缆网络和架空网络〔含架空、电缆混合网络〕。《关于〈城市中低压配电网改造技术导则〉的实施状况及补充看法》也对电缆配电网络自动化提出了具体要求。因此，在配电网区域网络采纳电缆网络时，应按照配电自动化的要求，采纳新技术、新设备，有条件的要合计自动化试点工作，条件不成熟的也要在配套设备选型时，合计有充分余地，为实现自动化方案打下基础。
    ５　电力电缆施工中应注意的问题
    ５．１　大电流电力电缆引发的涡流问题
　　电力电缆在施工中，有采纳钢支架的，有采纳钢质保护管的，有采纳电缆卡与架空敷设的，凡是在电力电缆四周形成钢〔铁〕性闭合回路的，均有可能形成涡流，特别是在大电流电力电缆系统中，涡流更大。某地曾有一段约０．４ｋｍ的１０ ｋＶ架空电缆，采纳钢绞线作为架空支撑物，邮电用电缆卡子固定电缆，投运后不久发生接地故障，经检查为电缆卡子与钢绞线形成闭合涡流回路，起热后把电缆绝缘层烧坏，引起接地故障。经分析试验，在电缆卡子与钢绞线结合处用绝缘层〔如剥开的电缆绝缘外皮〕隔离后，不再有涡流现象，以后运行多年正常，未发生类似故障。由此可见，在电力电缆施工时，必必须采纳措施，使电缆四周不能形成钢〔铁〕性闭合回路，防止电缆引起涡流现象发生。
    ５．２　电力电缆的转弯引起的机械性损伤问题
　　由于电力电缆外径较大，运输、敷设较为困难，电力电缆对转弯半径的要求也比较严格。电力电缆在施工中，如果转弯角度过大，可能使导体内部受到机械损伤，而机械损伤因被电缆绝缘层掩盖而无法看到，即使测量回路电阻，绝缘和泄露试验也很难发现缺陷，运行时则在受损处过热使电缆绝缘强度下降，直到出现故障。笔者曾发现多次电缆头故障的原因为在电缆头制作时，三根电缆头长度一致，与设备连接时由于受地形限制，中相电缆头偏长而成为拱形，电缆头根部受损放电。后采纳措施，依据不同设备的连接，适当缩短中相电缆头连接长度，使三相电缆头均不受外力，施行证实运行效果合格。由此可见，电
