污水处理厂工程电气安装施工技术方案
1、基础槽钢的安装
1）基础槽钢的安装直接影响到配电柜安装的质量。制作前先将槽钢校直，槽钢平直与否的检查可将其放在钢平台上，两端用弦线拉紧来检查其侧面的平直度，校直方法一般采用冷校法，轻微弯曲者可用大锤垫木枕敲打，严重弯曲者可用千斤顶校直。
2）基础槽钢焊接时与屏柜接触处，用角向磨光机打平，保证屏柜与槽钢间接缝严密美观。
3）基础槽钢应安装牢靠、可靠接地。其不平度和水平度每米不超过1mm，全长不平度和水平度不得超过5mm，埋设后的槽钢顶部宜超过地平面10mm。手车式成套柜的应与地坪相平。同一室内的几条基础槽钢水平高度应一致。基础槽钢安装完毕后，在安装配电柜前必须除锈并刷防锈漆两道，银粉漆一道。
2、配电柜安装
1）盘、柜搬运时应采取防震、防潮、防框架变形和漆面受损的措施，必要时可将易损元件拆下。搬运过程中，一般不允许将其侧放或倒放，防止翻倒。
2）盘、柜的垂直度、水平度以及不平度、盘、柜间接缝必须符合验收规范。
3）盘、柜应固定牢固、固定螺栓不得缺少和松动，紧固后应露出2〜3丝扣。
4）手车式成套柜、抽屉式配电柜推拉应灵活、轻便、无卡塞现象；动、静触头中心线调整一致，接触紧密，电气联锁装置的动作正确、可靠。

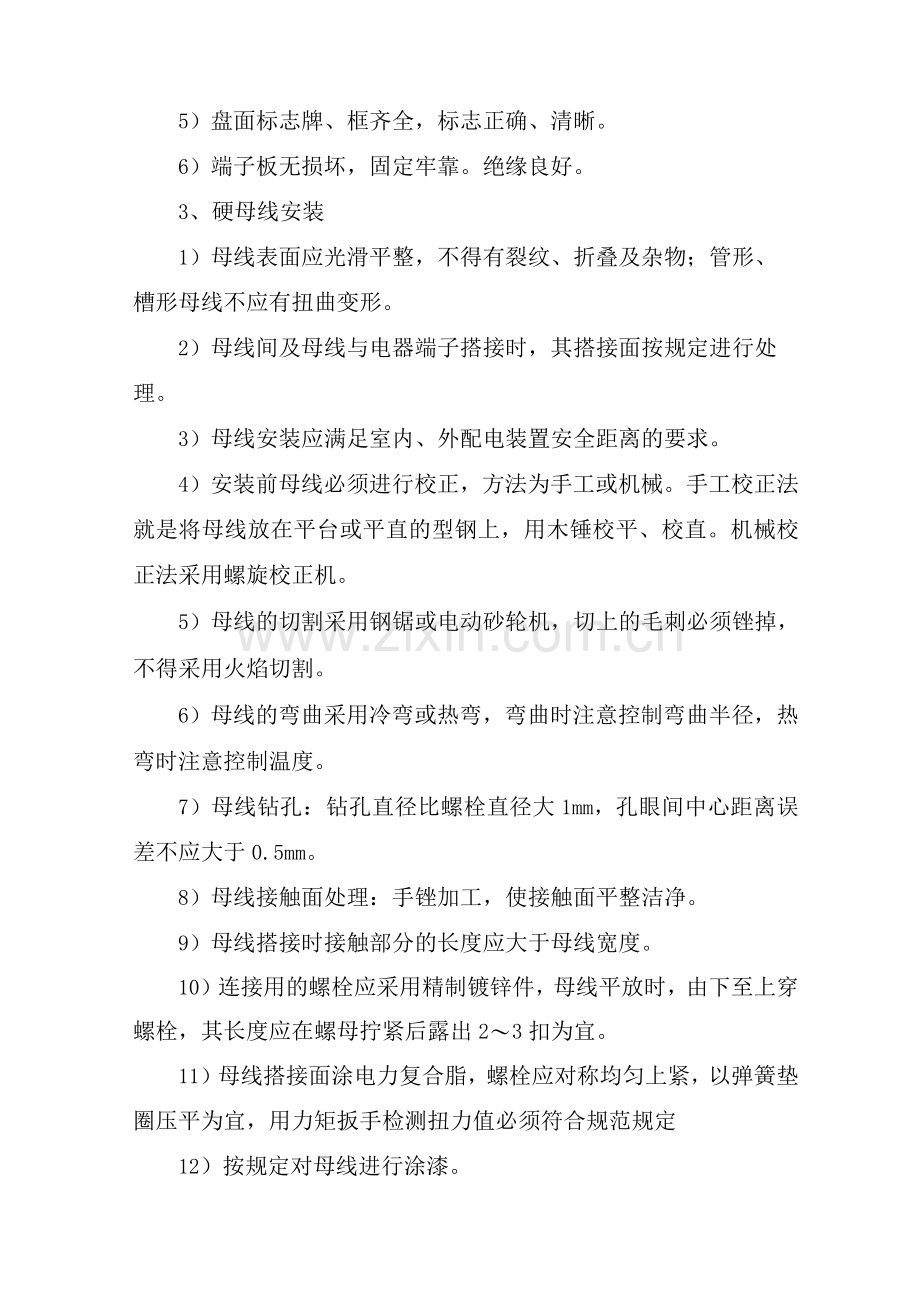

5）盘面标志牌、框齐全，标志正确、清晰。
6）端子板无损坏，固定牢靠。绝缘良好。
3、硬母线安装
1）母线表面应光滑平整，不得有裂纹、折叠及杂物；管形、槽形母线不应有扭曲变形。
2）母线间及母线与电器端子搭接时，其搭接面按规定进行处理。
3）母线安装应满足室内、外配电装置安全距离的要求。
4）安装前母线必须进行校正，方法为手工或机械。手工校正法就是将母线放在平台或平直的型钢上，用木锤校平、校直。机械校正法采用螺旋校正机。
5）母线的切割采用钢锯或电动砂轮机，切上的毛刺必须锉掉，不得采用火焰切割。
6）母线的弯曲采用冷弯或热弯，弯曲时注意控制弯曲半径，热弯时注意控制温度。
7）母线钻孔：钻孔直径比螺栓直径大1mm，孔眼间中心距离误差不应大于0.5mm。
8）母线接触面处理：手锉加工，使接触面平整洁净。
9）母线搭接时接触部分的长度应大于母线宽度。
10）连接用的螺栓应采用精制镀锌件，母线平放时，由下至上穿螺栓，其长度应在螺母拧紧后露出2〜3扣为宜。
11）母线搭接面涂电力复合脂，螺栓应对称均匀上紧，以弹簧垫圈压平为宜，用力矩扳手检测扭力值必须符合规范规定
12）按规定对母线进行涂漆。
4、电缆桥架敷设
1）施工前应与土建、设备、工艺管道等确认走向无障碍；坐标、标高无差错。
2）桥架托臂采用M10〜M16的金属膨胀管固定，严禁使用塑料膨胀管。
3）立柱安装应横平竖直，不得有明显倾斜，其垂直偏差不得大于其长度的2%。；型钢立柱可直接焊在予埋件或钢结构上，焊接牢靠。
4）立柱、托臂的间距按桥架结构形式、安装方式及负载或设计确定。
5）桥架弯头处要专设托臂支撑。
6）局部需要加工的桥架，用钢锯或砂轮切割机进行加工，焊做防腐处理。
7）桥架应可靠地坚固在横撑上，并应横平竖直。水平倾斜不得大于士 5mm,中心线左右偏差不得大于士 10mm,高低偏差不得大于± 5mm。
8）桥架的延续连接应放在支撑点间1/4处，采用专用连接片进行连接。连接螺栓螺栓头应在桥架内侧，螺母在外侧。
9）在建筑物沉降缝处超过50mm时及户外架每隔30m处，应断开桥架，断缝为15〜20mm。
10）当需要在桥架上引下保护管时，应使用桥架管接头。
11）电缆桥架必须可靠接地。
5、配管及穿线
1）管子使用前应对内孔进行检查，不扁不裂，管内无毛刺、
杂物，管应锉平、刮光。
2）切管用钢锯或砂轮切割机。
3）直径在20cm及以下的焊接钢管明敷时采用丝接，暗敷时采用套焊接管。
4）明管弯曲半径大于管子直径的6倍，暗管大于10倍。10cm以下可用手动弯管器，10cm以上用液压弯管器，黑铁管可采用热弯。
5）明管在金属结构上固定时，用40X4的角钢制作支架，打眼后用鞍形管卡固定在支架上，管子两端烧焊接地螺栓。在混凝土上固定时用塑料胀管或金属胀管打管卡固定。黑铁管必须进行防腐处理。
6）管内穿线前要先清理管内杂物、水份，用12号铁丝扎破布在管内来回拖动，必要时裹上滑石粉拖一道后穿线。线穿完后及时在管戴上护套。
7）管内穿线不准在管内有接头，接线盒内接头（铜芯）应用电烙铁焊接。
6、电缆敷设
1）检查电缆桥架、管路的位置和走向，均应符合图纸要求，电缆桥架、管路的安装及接地均应施工完毕。电缆通道无阻塞。
2）电缆型号、规格和长度均与设计核对，电缆不得有扭曲、损伤。对电缆绝缘作出判断。
3）电缆盘的滚动方向必须顺电缆的缠紧方向。严禁将电缆盘直接从车上直接推下。
4）电缆牌上的电缆标志，应写明电缆编号、型号，字迹应耐久、明晰；并用防腐、耐用材料制作。在电缆两端、改变走向转角处、中间接头处均应挂牌。
5）电缆在桥架内要排列整齐，大截面的电缆放在下面，小截面的电缆在上。
6）敷设电缆时不可划破外护套，电缆走向转角处设专人负责，保证转弯处有足够的裕量。
7）电缆在其首尾端接线处要留够裕量。
8）对于穿过零序电流互感器的电缆，其终端头接地线应与电缆一起贯穿互感器再接地。
7、电缆头制作
1）控制电缆头采用专用终端套制作，其规格、型号按电缆芯数来确定。
2）低压电力电缆头采用干包式。高压电缆头采用热缩型头子，电缆头制作程序可参见说明书，若不详时必须编制作业指导书。
8、盘、柜安装的外部接线
1）引至盘、柜内的电缆在支架上应排列整齐，不交叉，固定牢靠，电缆号牌整齐，接线不应使端子受到机械应力。每一根线都应用异形管及记号笔按图纸标记线号。
2）当采用屏蔽电缆时，其屏蔽层应在输入端一端接地。
3）强、弱电回路不能公用一根电缆，交、直流不能公用一根电缆。
4）二次回路的接线不得使用铝芯线，导线接头必须进行焊接。
9、电动机检查接线
1）接线前要进行电机的绝缘和接线检查。
2）打开端盖，对电机的端部进行检查，看线圈绑线是否松脱，
线圈绝缘是否损伤。
3）检查引出线鼻子压接（或焊接）是否良好，编号是否齐全。
4）接线时注意铭牌电压与线路电压必须一致。
5）铜、铝接头和设备连接时，必须设法使接头很紧密地和设备接线端头接触。
6）电动机必须可靠接地，接地线接于电机接地螺栓上。
10、防雷、接地装置
1）接地体的材质、尺寸应符合设计。
2）接地体的布置和埋设应符合设计。
3）接地体顶面埋深不应小于0.6m，埋设在地下的接地体不应涂漆。
4）扁钢与接地体焊接时，应焊在距离接地体最高点1mm以下的位置上，焊接牢靠并符合有关规定。
5）接地装置敷设完毕，检查接地电阻合格后及时回填土，并予夯实
11、电气调试
1）交流电动机
a. 测量绕组的绝缘电阻和吸收比:额定电压为10V以下，
常温下绝缘电阻不应低于0.5MQ; 10V以下的采用5V摇表。
b. 测量绕组的直流电阻，检查定子绕组的极性及其连接应正确。
2）低压电器
测量低压电器连同所连接电缆及二次回路的绝缘电阻值，不应小于1 MQ;在较潮湿的地方，可不小于0.5。低压电器采用的脱扣器的整定，应符合下列规定：各种过流、失压和分励脱扣器、延时装置等，应按使用要求进行整定，其整定值误差不得超过产品技术条件的规定。
