调压撬压力设定操作步骤.doc

调压撬压力设定操作步骤
1准备要求
〔1〕资料准备

序号
名称
规格
数量
备注
1
棉纱

适量
鉴定机构准备
2
记录纸

1张
考生准备

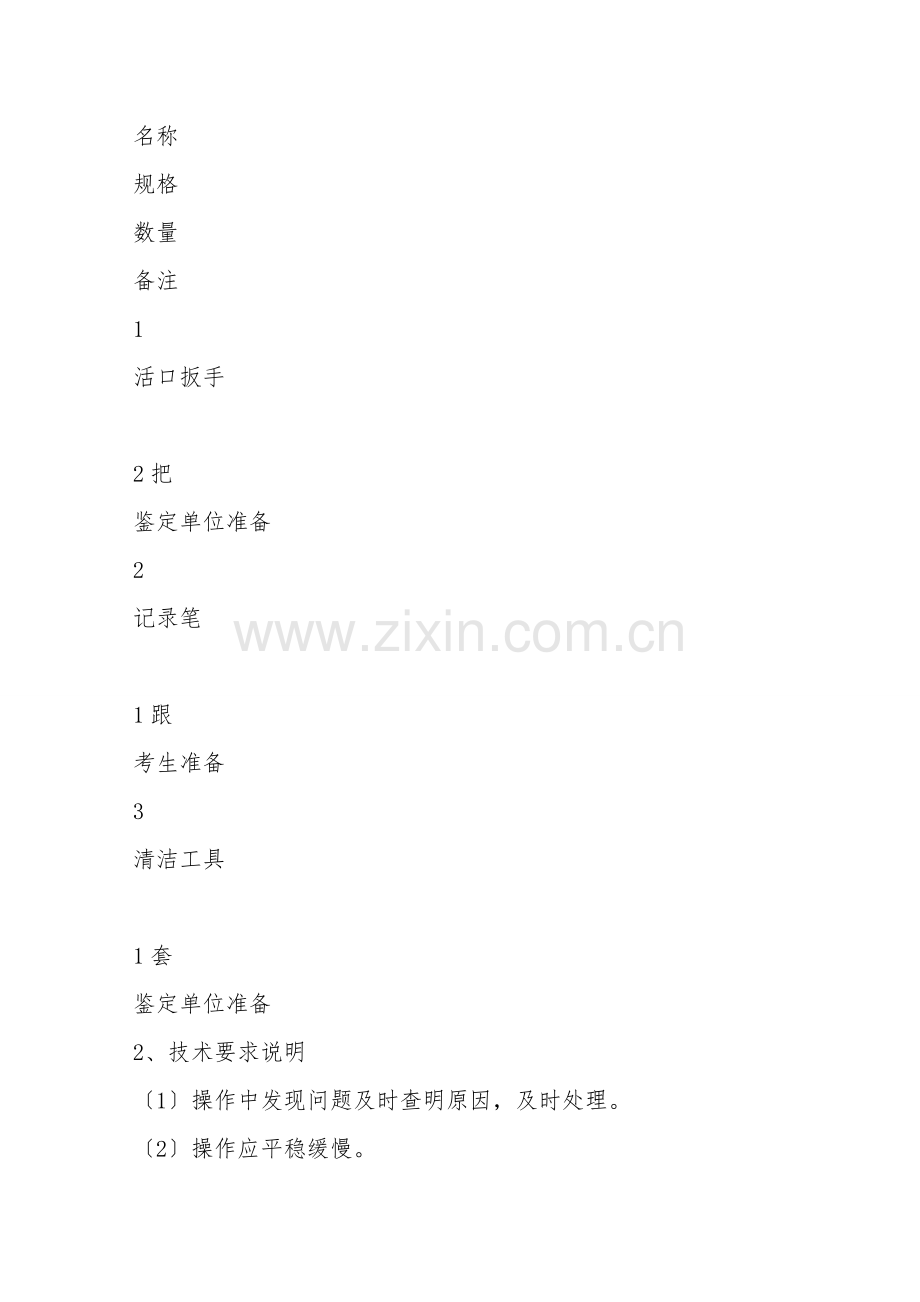

〔2〕工器具准备

序号
名称
规格
数量
备注
1
活口扳手

2把
鉴定单位准备
2
记录笔

1跟
考生准备
3
清洁工具

1套
鉴定单位准备
2、技术要求说明
〔1〕操作中发现问题及时查明原因，及时处理。
〔2〕操作应平稳缓慢。
〔3〕做好压力设定记录。
3、操作步骤及说明
调压系统压力设定顺序：安全切断阀、监控调压阀、工作调压阀
安全切断压力设定
安全切断阀的切断压力设定程序：
1、 关闭上下游阀门，确认安全切断阀、工作调压阀处于完全开启状态；
2、 顺时针完全拧进安全切断阀切断压力调整螺钉；
3、缓慢调整监控调压阀的指挥器弹簧螺丝，对下游管线压力进行设定。使检测到的出口压力达到安全切断目标值〔最好进行轻量放空进行压力判定〕。
4、逆时针缓慢旋转切断压力调整螺钉，直至安全切断阀切断为止。此时的出口压力目标值即为安全切断阀切断压力，最后锁紧切断压力调整螺钉的锁紧螺母。
5、对下游压力进行放散，当下游压力低于安全切断阀的切断压力后，重新升压检查当安全切断阀达到设定压力值时能否正常切断。
监控调压器调整
1 关闭上下游阀门〔也可在线设定〕，查看安全截断阀，使其始终处于开启状态。确认进口天然气压力在调压装置同意的范围内。
2 如果是要提升出口的检测压力，则先松开调压器指挥器调整螺钉的锁紧螺母，然后顺时针慢慢向里旋进调整螺钉，每次以1/4圈为一步。观察下游出口压力，直至达到必需要的压力值为止。最后拧紧调整螺钉的锁紧螺母。
3 如果是要降低出口的检测压力，则先松开调压器指挥器调整螺钉的锁紧螺母，然后逆时针慢慢向外旋出调整螺钉，每次以1/4圈为一步。观察下游出口压力，直至达到必需要的压力值为止。最后拧紧调整螺钉的锁紧螺母。
4、对下游压力进行放散，当下游压力低于监控调压阀的管断压力后，重新升压检查当监控调压阀达到关断压力值时能否正常关断。
工作调压器出口压力设定
1 出口压力设定
工作调压阀由于各站均选择为调流阀，不必需现场压力设定。但工作调压阀站控压力设定值应低监控调压阀0.1MPa～0.2 MPa。

〔1〕准备时间5分钟，正式操作时间25分钟，总用时30分钟。
〔2〕计时从准备时间开始，至操作完毕结束。
〔3〕规按时间内全部完成，每超时1分钟扣5分，总超时5分钟，停止操作，按完成项目评分。
〔4〕违章操作，停止作业。
5、评分记录表

序号
考核项目
评分要素
配分
评分标准
检测结果
扣分
得分
备注
1
准备工作
报告开始；劳保用品、工器具准备
5
未报告开始扣2分；劳保用品、工器具选择不当扣3分

2
设定顺序
调压撬设定依次为：安全切断阀、监控调压阀、工作调压阀
5
顺序不对扣5分

3
安全切断阀压力设定
关闭上下游阀门〔也可在线设定〕，确认安全切断阀、工作调压阀处于完全开启状态
10
安全切断阀切断状况下设定扣5分；工作调压阀未打开状况下设定扣5分。

顺时针完全拧进安全切断阀切断压力调整螺钉
5
未对安全切断阀顶针进行调整扣5分

缓慢调整监控调压阀的指挥器弹簧压丝，对下游管线压力进行设定。使检测到的出口压力达到安全切断目标值〔最好进行轻量放空进行压力判定〕
10
操作过猛扣5分；设定完成后未对压力进行判定扣5分

逆时针缓慢旋转切断压力调整螺钉，直至安全切断阀切断为止。此时的出口压力目标值即为安全切断阀切断压力，最后锁紧切断压力调整螺钉的锁紧螺母
10
操作过猛扣5分；压力设定完成后未对顶针进行锁死扣5分

对下游压力进行放散，当下游压力低于安全切断阀的切断压力后，重新升压检查当安全切断阀达到设定压力值时能否正常切断
10
为进行推断扣10分

4
监控调压阀压力设定
关闭上下游阀门〔也可在线设定〕，查看安全截断阀，使其始终处于开启状态。确认进口天然气压力在调压装置同意的范围内
5
未检查阀门状态或阀门状态不正确扣5分

假设要提升出口的检测压力，则先松开调压器指挥器调整螺钉的压丝，然后顺时针慢慢向里旋进调整螺钉，每次以1/4圈为一步。观察下游出口压力，直至达到必需要的压力值为止。最后拧紧调整螺钉的锁紧螺母
10
操作过快过猛扣5分；设定完成未对压力进行判定扣5分

假设要降低出口的检测压力，则先松开调压器指挥器调整螺钉的锁紧螺母，然后逆时针慢慢向外旋出调整螺钉，每次以1/4圈为一步。观察下游出口压力，直至达到必需要的压力值为止。最后拧紧调整螺钉的锁紧螺母
10
操作过快过猛扣5分；设定完成未对压力进行判定扣5分

对下游压力进行放散，当下游压力低于监控调压阀的关断压力后，重新升压检查当监控调压阀达到关断压力值时能否正常关断
10
未进行推断扣10分

5
工作调压阀压力设定
口述：工作调压阀由于各站均选择为调流阀，压力设定由站控系统和调压机柜完成，不必需现场压力设定。但工作调压阀站控压力设定值应低监控调压阀0.1MPa～0.2 MPa
8
未进行现场说明扣8分

6
数据记录
操作过程中对出现的问题及最后的压力设定值作好记录
2
未作记录扣2分

7
安全文明生产
符合国家公布有关法规或企业自定有关规定

违反一项安全规定，扣5分，可能发生重大安全责任事故取消考试资格

从总分中扣除
操作安全

违反一次扣5分

语言文明，尊重考试评委和工作人员

违反一次扣5分

完工、料尽、场地清、设备、工器具清洁；报告结束

未清洁场地、设备、工器具每件扣2分；未报告结束扣2分

8
其他
超时及其他扣分

合计
100

考评员： 记分员： 年 月 日
