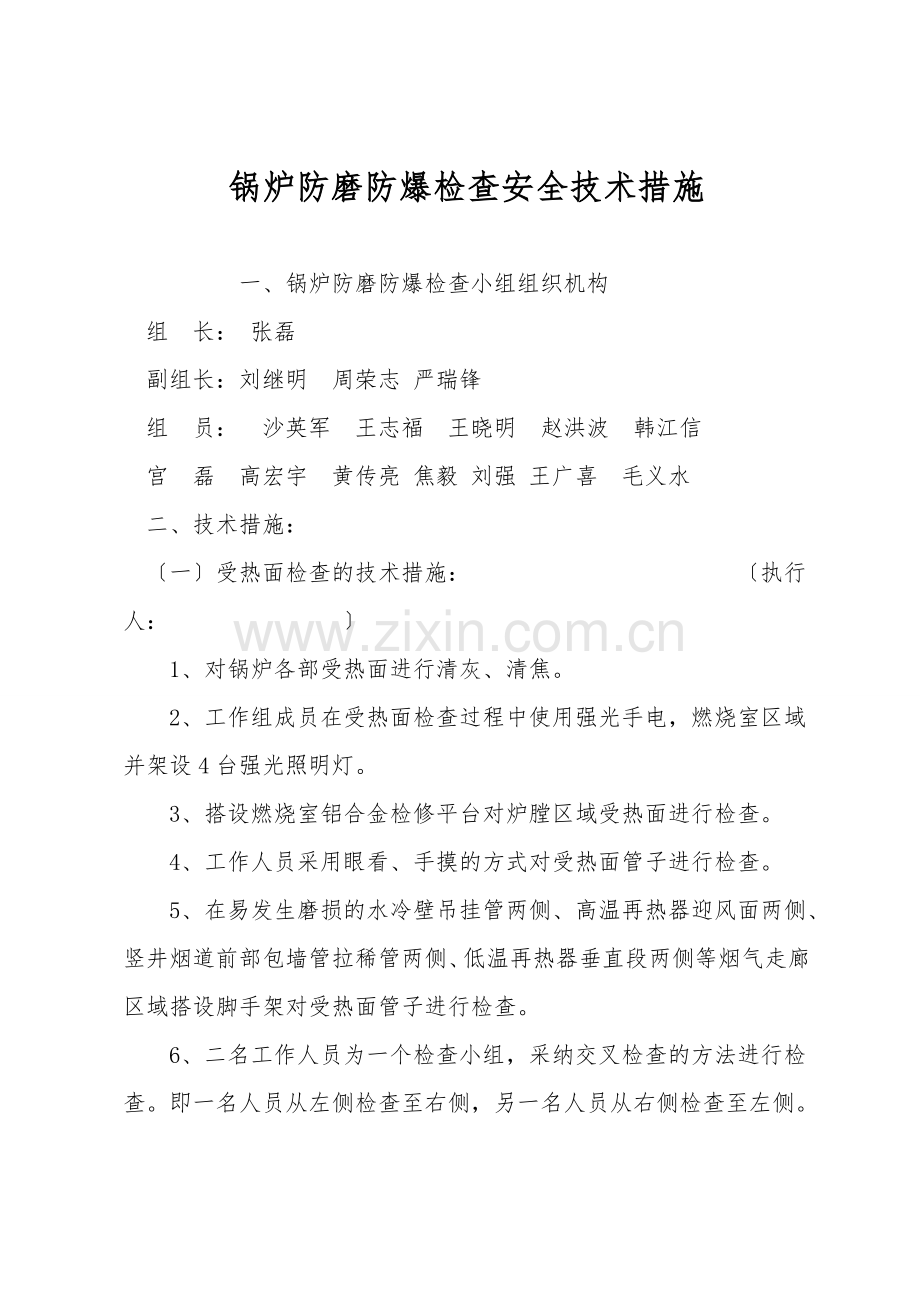

锅炉防磨防爆检查安全技术措施

一、锅炉防磨防爆检查小组组织机构
组 长： 张磊
副组长：刘继明 周荣志 严瑞锋
组 员： 沙英军 王志福 王晓明 赵洪波 韩江信
宫 磊 高宏宇 黄传亮 焦毅 刘强 王广喜 毛义水
二、技术措施：
〔一〕受热面检查的技术措施：            〔执行人：        〕
 1、对锅炉各部受热面进行清灰、清焦。
 2、工作组成员在受热面检查过程中使用强光手电，燃烧室区域并架设4台强光照明灯。
 3、搭设燃烧室铝合金检修平台对炉膛区域受热面进行检查。
 4、工作人员采用眼看、手摸的方式对受热面管子进行检查。
 5、在易发生磨损的水冷壁吊挂管两侧、高温再热器迎风面两侧、竖井烟道前部包墙管拉稀管两侧、低温再热器垂直段两侧等烟气走廊区域搭设脚手架对受热面管子进行检查。

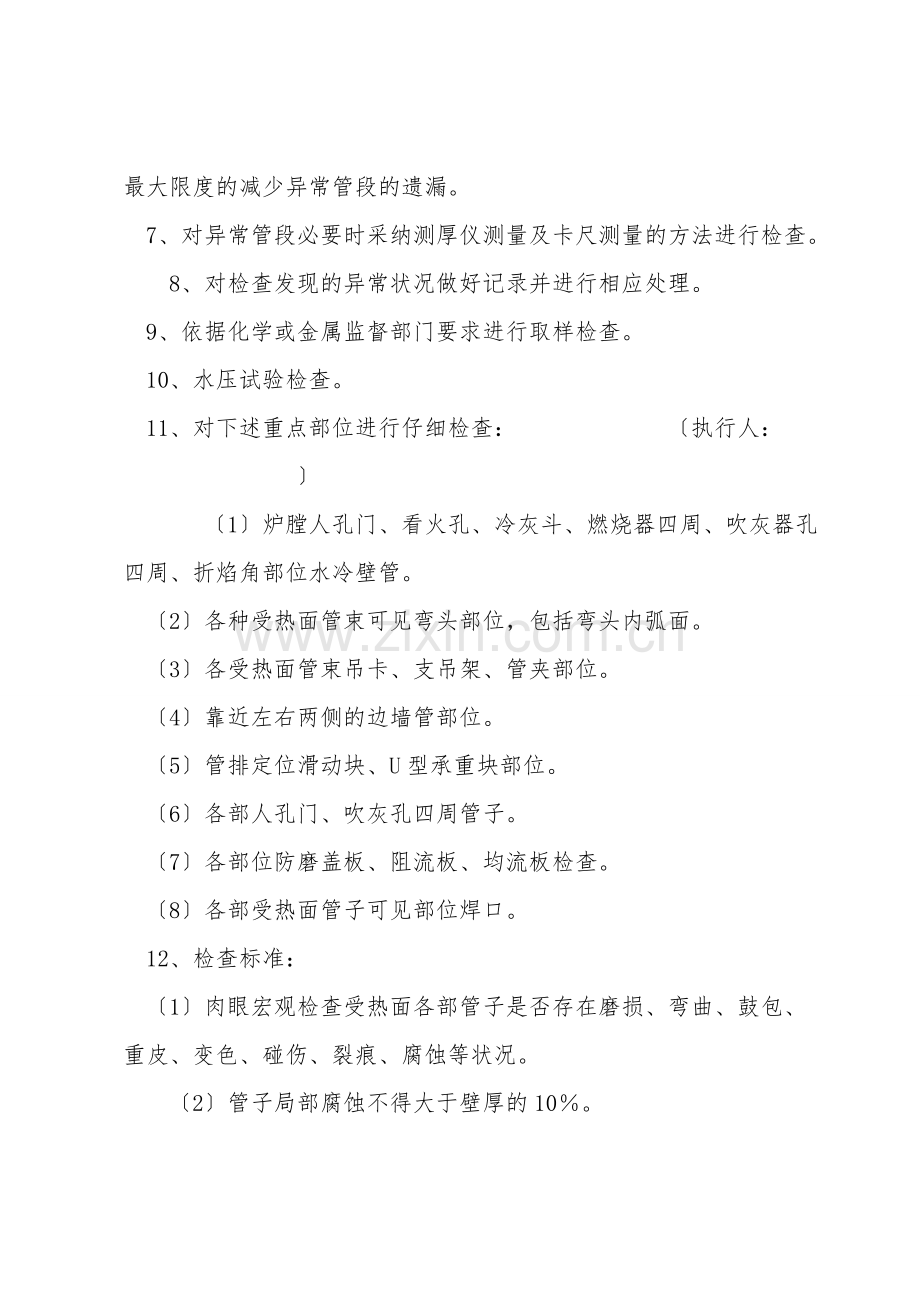

 6、二名工作人员为一个检查小组，采纳交叉检查的方法进行检查。即一名人员从左侧检查至右侧，另一名人员从右侧检查至左侧。最大限度的减少异常管段的遗漏。
7、对异常管段必要时采纳测厚仪测量及卡尺测量的方法进行检查。
 8、对检查发现的异常状况做好记录并进行相应处理。
9、依据化学或金属监督部门要求进行取样检查。
10、水压试验检查。
11、对下述重点部位进行仔细检查：       〔执行人：        〕
   〔1〕炉膛人孔门、看火孔、冷灰斗、燃烧器四周、吹灰器孔四周、折焰角部位水冷壁管。
〔2〕各种受热面管束可见弯头部位，包括弯头内弧面。
〔3〕各受热面管束吊卡、支吊架、管夹部位。
〔4〕靠近左右两侧的边墙管部位。
〔5〕管排定位滑动块、U型承重块部位。
〔6〕各部人孔门、吹灰孔四周管子。
〔7〕各部位防磨盖板、阻流板、均流板检查。
〔8〕各部受热面管子可见部位焊口。
12、检查标准：
〔1〕肉眼宏观检查受热面各部管子是否存在磨损、弯曲、鼓包、重皮、变色、碰伤、裂痕、腐蚀等状况。
 〔2〕管子局部腐蚀不得大于壁厚的10％。
 〔3〕管子局部磨损面积不得大于10c㎡；磨损厚度不得超过壁厚的20%。
 〔4〕管子胀粗，合金管不能超过原直径2.5％。碳钢管不能超过原直径3.5％。
 〔5〕各管排整齐，固定牢固。间隙均匀，误差不超过±5mm,各别管子弯曲特别不得大于20mm。
〔6〕定位、吊挂、防磨装置完整,定位卡、夹管、防磨装置无损坏、脱落、松驰等现象。
〔7〕局部错口不超壁厚的10％且不大于0.5mm。
〔8〕焊缝不得有裂痕，未熔合、气孔、夹渣现象，咬边深度≯0.5mm，不超过全周长的10％，根部凸出≯2mm，内凹≤1.5mm。
〔二〕受热面处理的技术措施：             〔执行人：        〕
施工工艺和验收严格执行：
DL/T869-2004 火力发电厂焊接技术规程
DL438-2004 火力发电厂金属技术监督规程
DL/T748.2-2001 火力发电厂锅炉机组检修导则第2部分：锅炉本体检修
1、管子外表检查合格，管子、弯头、焊丝等在使用前应做光谱分析，并妥善保管，严禁混丝和母材用错的技术事故发生。
2、坡口修磨和对口工艺严格执行《火力发电厂焊接技术规程 DL/T869-2004》中的《坡口制备和组对要求》的规定：
〔1〕切割、打磨坡口时，不得伤及别的管子。
〔2〕管端坡口应保证在30—32 O之间，管端内外壁10—15mm范围内，在焊接前应清除油垢、铁锈和火割氧化层，直至漏出金属光泽。

〔3〕对接管口端面与管子中心线垂直，其偏斜度不得大于管径的1%。
3、焊接工艺、焊接人员应具备的资格条件，严格执行《火力发电厂焊接技术规程 DL/T869-2004》中的《一般规定》：
〔1〕管子焊接必须采纳全氩弧手工焊接，管子对口间隙应以2—3mm为宜。
〔2〕管子对口时不得强力对口，并应保证对口平直无错口、折口现象，对接管口内壁应平齐，局部错口不得超过管壁厚的10%，最多不得超过0.5mm；折口检验的标准为距焊缝中心线200mm处偏差不得超过2mm。
〔3〕焊缝不得有裂痕、未熔合、气孔、夹渣等异常状况，如有必须返工。焊缝咬边长度不得超过焊缝全长10%，否则予以返工，并应保证焊缝边缘圆滑过渡到母材。
〔4〕焊口焊肉宽度不得超过12mm，焊肉余高应在0—3mm范围内；焊肉凹凸之差应≤2mm。
三、安全措施：
1、所有施工人员应严格遵守《电业安全工作规程》，施工前认真进行危险点分析，并参加技术和安全交底。    〔执行人：        〕
2、临时用电安全措施                   〔执行人：        〕
〔1〕工作场所应备有足够的照明，220伏照明必须牢固可靠，移动照明必须在安全电压36V以下，电源线不能有破损和裸露的地方，电源箱使用规范，使用电动工具应严格执行《电业安全工作规程》，电源开关、漏电保护器可靠好用。
〔2〕接线盘检验合格，有漏电保护器并且试验动作按纽灵活。
〔3〕湿手不得从事拆接临时电源工作。
〔4〕临时工不得从事拆接临时电源工作。
〔5〕必须使用经检验合格的磨光机、电磨、无齿锯、坡口机并应加装漏电保护器。
3、作业环境方面的安全措施                〔执行人：        〕
〔1〕高空作业应当心慎重，安全带及防坠器系在牢固可靠的地方，高挂低用。备件、材料应放在牢固可靠的地方，小件物品应装入工具袋或用绳拴牢，严禁抛掷，严禁进行交叉作业，如不可避免必须做好可靠的隔离措施。在燃烧室人孔门等处设立危险警告标示，禁止其他工作人员未经同意私自进入炉内。
〔2〕开工前认真仔细检查脚手架应牢固可靠，并经检查验收确认无任何危险后方可开始工作。
〔3〕工作区域保证优良的通风，设立监护人，环境温度超过40度时禁止工作。做好防止窒息、中暑的安全措施。
〔4〕避免交叉作业，如不可避免必须做好安全可靠的隔离措施。
〔5〕焊口射线探伤前12小时，施工单位通知生技部门，并在通往探伤区域的各通道处张贴警示标志，以防止在探伤时其他人员误入探伤区域。
4、起重作业方面的安全措施            〔执行人：        〕
〔1〕使用经检验合格的手拉葫芦，使用前外观检查无缺陷。
〔2〕选用合格的钢丝绳。
〔3〕部件应绑扎牢固，起吊时重物上禁止站人，重物下方禁止有人逗留和行走通过。
5、工器具使用方面安全措施            〔执行人：        〕
〔1〕高空工作时工器具、备件等物件应放置稳妥，摆放牢固，防止高空落物，小件物品放在工具袋内。
〔2〕使用打磨工具时，必须戴好防护眼镜。并应正视打磨部位，火花飞溅方向不应有人员工作。砂轮片、电磨头在使用前要仔细进行检查，禁止使用有缺陷的砂轮片及电磨头。
〔3〕使用火焊工作时必须戴好防护眼镜。电、火焊及打磨工作地点四周及下方不应有易燃物，在高处作业应做好隔绝,以防火花飞溅到易燃物上，必要时在施工现场备好灭火器，以防万一。氧、乙炔瓶摆放距离不得小于8米，氧乙炔带、把、表、接头用管箍紧固，使用前检查完好无漏气现象。
〔4〕氧气、乙炔橡胶管横穿平台或通道时，应架高布设或采用套管等方法防压措施，严禁与电线、电焊线并排铺设或交织在一起。
〔5〕乙炔橡胶管脱落、破裂或着火时，应先将火焰熄灭，然后停止供气；氧气带着火时，应先将氧气的供气阀门关闭，停止供气后再处理着火胶管。
〔6〕每次收工前检查工作点四周及下方，防止遗留火种，并关闭所有工作电源、氧、乙炔瓶等，确认无任何危险后，方可收工离开现场。
6、劳作防护措施                    〔执行人：        〕
〔1〕进入受热面工作人员必须配戴防尘口罩。
〔2〕使用的安全带检验合格，使用前外观检查无破损，安全带系在固定构件上，应高挂低用。
