变电一次设备接点过热的防范措施
一次设备担负着传送电力负荷的重要任务，如果发生接点过热缺陷，必必需引起高度重视，紧急时必需要尽快联系停电处理，否则可能烧断接线端子或引线，引起停电事故，给油田产能建设带来重大损失。电力集团与大庆电业局电价结算方式中包涵最大必需量电费，如果关口线路因设备接点过热缺陷导致停电，将会产生庞大的必需量电费损失。所以防范一次设备接点过热缺陷非常重要，是检修工作中非常重要的内容。下面，对油田电网历年来发生过的，变电一次设备接点过热缺陷，进行归类分析，并制定相应的防范措施。
        一 变电一次设备接点过热缺陷归类分析
        设备接点过热的根本原因是接触电阻增大，影响接触电阻的因素有，接线端子的材质、接触压力、接触面平整度、接触面积、氧化层或杂质影响等。这些因素可以从各类接点过热缺陷中得到具体体现。依据油田电网历年来发生过的变压器类设备接点过热缺陷，统计出一些典型类别，下面分别进行介绍。
        〔一〕主变110千伏套管将军帽内部接点接触不良引起过热
        将军帽与引线导电头之间为螺纹连接，螺纹配合加工精度，螺纹接触的有效长度，螺纹之间的压力，直接关系到接触质量。友谊、张铁匠、南二、南五等变电所均发生过110千伏套管将军帽内部接点过热的缺陷。其原因是将军帽与引线导电头螺纹加工精度较差，经常出现螺纹拧紧时，将军帽固定螺栓位置不对应的问题，为了使固定螺丝对正位置，将军帽螺纹就不能拧紧。接触面配合不严密，接触电阻就会增加，变压器运行一定年限后，螺纹接触面发生氧化，接触电阻进一步增大，当主变负荷增大时，发生接点过热缺陷。

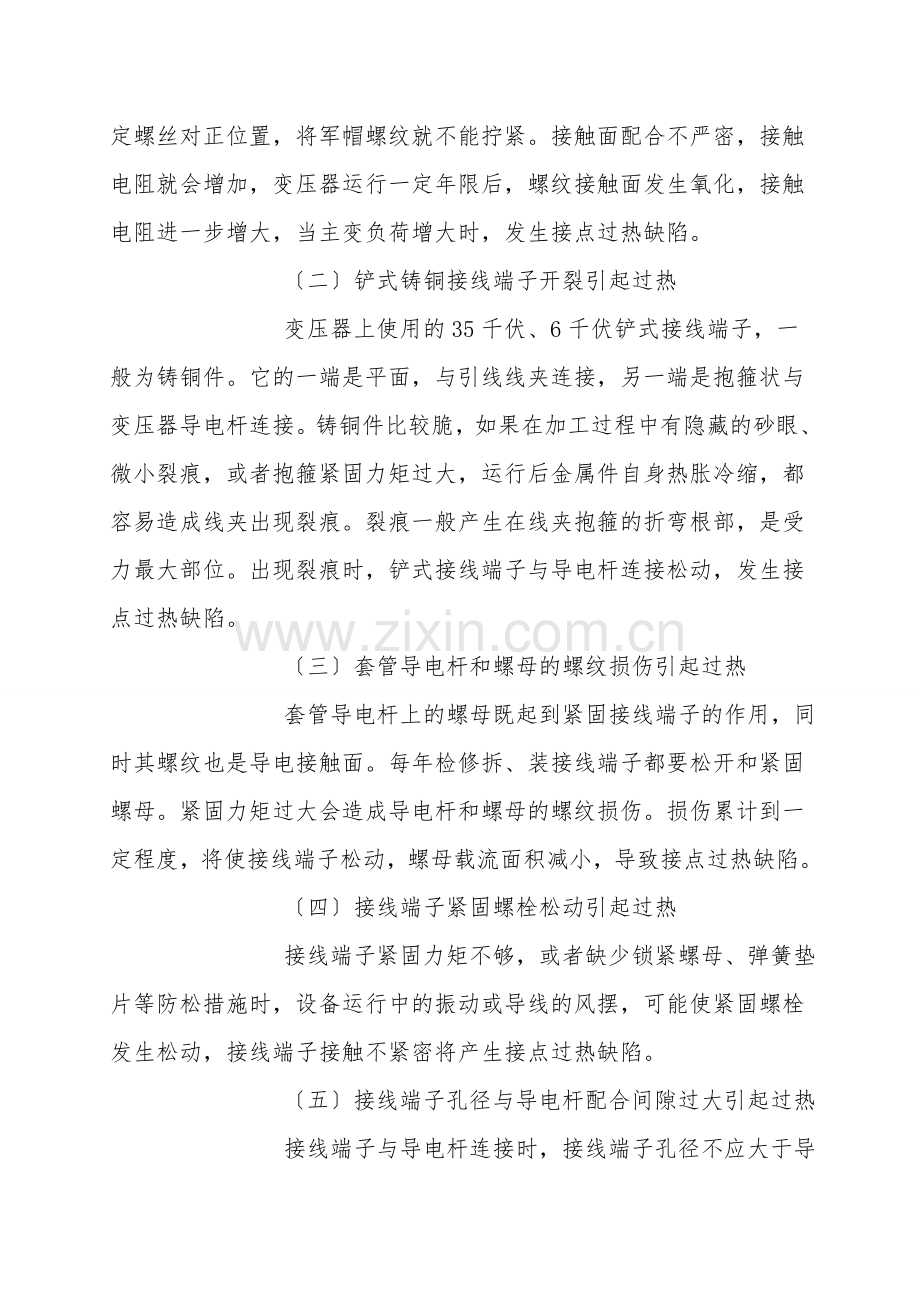

        〔二〕铲式铸铜接线端子开裂引起过热
        变压器上使用的35千伏、6千伏铲式接线端子，一般为铸铜件。它的一端是平面，与引线线夹连接，另一端是抱箍状与变压器导电杆连接。铸铜件比较脆，如果在加工过程中有隐藏的砂眼、微小裂痕，或者抱箍紧固力矩过大，运行后金属件自身热胀冷缩，都容易造成线夹出现裂痕。裂痕一般产生在线夹抱箍的折弯根部，是受力最大部位。出现裂痕时，铲式接线端子与导电杆连接松动，发生接点过热缺陷。
        〔三〕套管导电杆和螺母的螺纹损伤引起过热
        套管导电杆上的螺母既起到紧固接线端子的作用，同时其螺纹也是导电接触面。每年检修拆、装接线端子都要松开和紧固螺母。紧固力矩过大会造成导电杆和螺母的螺纹损伤。损伤累计到一定程度，将使接线端子松动，螺母载流面积减小，导致接点过热缺陷。
        〔四〕接线端子紧固螺栓松动引起过热
        接线端子紧固力矩不够，或者缺少锁紧螺母、弹簧垫片等防松措施时，设备运行中的振动或导线的风摆，可能使紧固螺栓发生松动，接线端子接触不紧密将产生接点过热缺陷。
        〔五〕接线端子孔径与导电杆配合间隙过大引起过热
        接线端子与导电杆连接时，接线端子孔径不应大于导电杆直径1mm，如果间隙过大，平垫片与接线端子平面的接触面积就会减小，有效载流截面不够会造成接点过热。
        〔六〕铜铝直接连接发生电腐蚀引起过热
        在户外或潮湿的环境中，铜、铝直接接触，当接触面留存电解液〔可以是含杂质的水分〕时，铜、铝之间发生电化学反应,使铝材逐步腐蚀缺失，接触电阻增大，导致接点过热缺陷。
        〔七〕接线端子接触面不平整引起过热
        接线端子接触面不平整的表现形式有：一是接线端子表面有弧度，二是表面有凸凹不平，三是接线端子钻孔后，对突起的毛边没有进行打磨，上述三种原因都会使接触面连接不紧密，有效接触面减小，导致过热缺陷。
