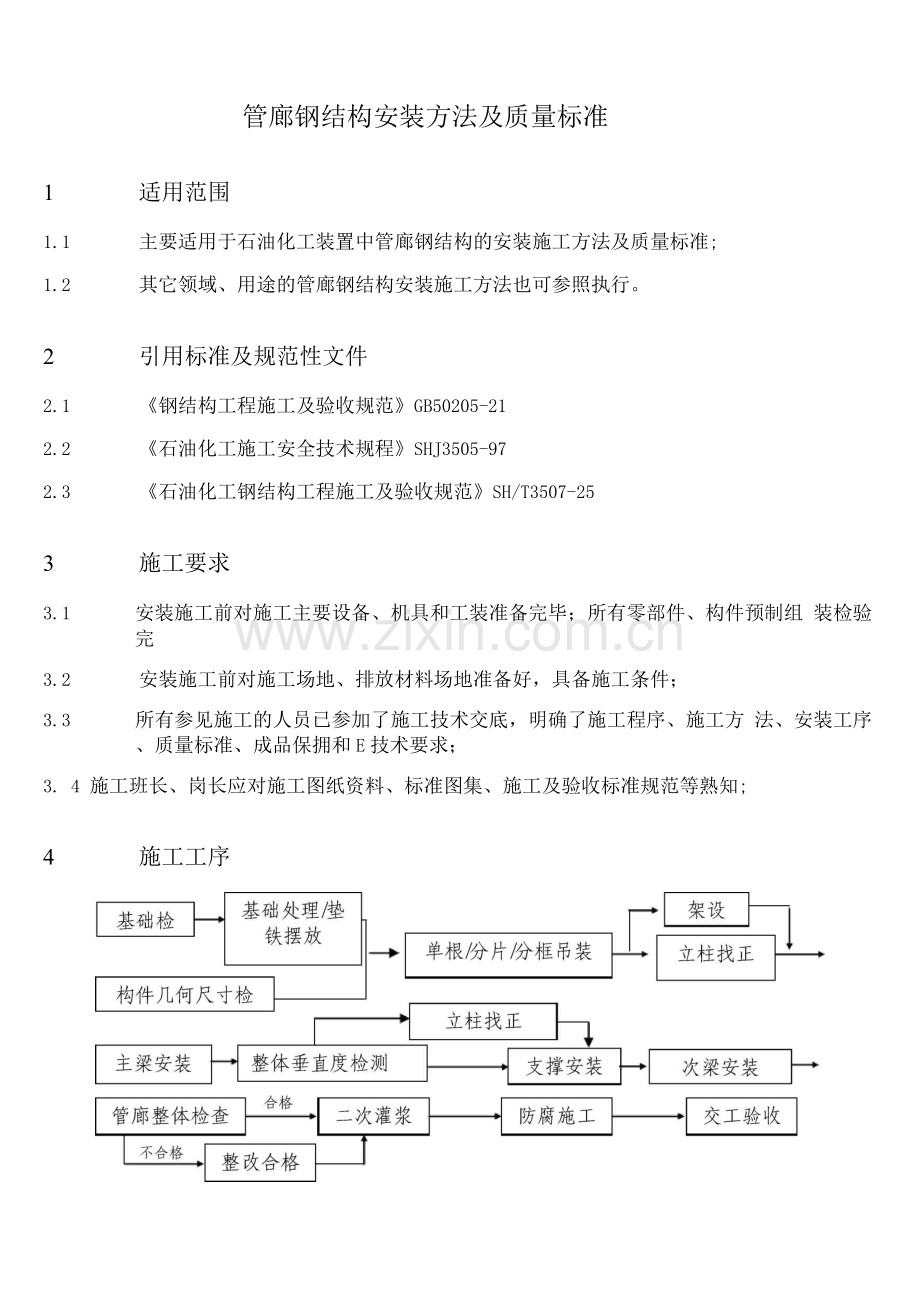

管廊钢结构安装方法及质量标准
1 适用范围
1.1 主要适用于石油化工装置中管廊钢结构的安装施工方法及质量标准;
1.2 其它领域、用途的管廊钢结构安装施工方法也可参照执行。
2 引用标准及规范性文件
2.1 《钢结构工程施工及验收规范》GB50205-21
2.2 《石油化工施工安全技术规程》SHJ3505-97
2.3 《石油化工钢结构工程施工及验收规范》SH/T3507-25
3 施工要求
3.1 安装施工前对施工主要设备、机具和工装准备完毕；所有零部件、构件预制组 装检验完
3.2 安装施工前对施工场地、排放材料场地准备好，具备施工条件；
3.3 所有参见施工的人员已参加了施工技术交底，明确了施工程序、施工方 法、安装工序、质量标准、成品保拥和E技术要求；
3. 4 施工班长、岗长应对施工图纸资料、标准图集、施工及验收标准规范等熟知;
4 施工工序

5 施工方法
5.1
基础验收
5.1.1 基础表面应有清晰的中心线和标高标记；
5.1.2 使用经纬仪、全站仪、水准仪等工具检查基础的几何尺寸。
5.2 基础处理及垫铁摆放
管廊钢结构安装通常采用垫铁或座浆垫板作为钢柱底面支撑：
5.2.1 用垫铁安装时，基础表面应凿麻，垫铁设置处应铲平，并符合下列规定：
a) 垫铁组应设置在靠近地脚螺栓(锚栓)的柱脚底板加劲板或柱肢下；
b) 每根地脚螺栓(锚栓侧)应设置1组〜2组垫铁，每组垫铁不宜超过4块;
c )垫铁与基础面和柱底面的接触应平整、紧密；
d) 采用成对斜垫铁时，其叠合长度不应小于垫铁长度的3/4;
e) 混凝土二次浇灌前垫铁组垫铁间应定位焊固定。
5.2.2 采用座浆垫板应符合下列规定：
a )应采用无收缩水泥砂浆制作座浆；
b)座浆最小厚度不小于30mm,养护时间不少于3d；
c )加工的钢垫板大小为适中，垫板应平直；
d )座浆垫板顶面标高允差：0mm〜3mm，水平度允差1.5mm,位置偏差20mm。
图 03-1

5.3 构件验收
钢结构构件到货后对其进行验收，具体要求如下：
5.3.1 检查到货构件的外观质量及到货构件的数量、规格与设计图纸是否相符；
5.3.2 外观检查到货构件的标记是否齐全，小型构件的包装是否符合要求；
5.3.3 根据设计图纸、规范对构件进行外形尺寸抽查，尤其是重要构件需要全数进行 检查：
5.3.4 检查质量标准参见《钢结构零部件预制方法及质量要求》及《钢结构拼装方法 及质量要求》中相关质量标准
5.4 钢结构安装
管廊钢结构通常根据结构形式及现场实际情况分为单根立柱、分片组装的两种 安装方式。
5.4.1 单根立柱吊装、找正
a) 有些立柱间中心位置跨距较大或空间位置不适合成片的立柱采用单根安装的方 法；
钢结构构件在安装前，仔细核对其外观几何尺寸及编号，经确认无误后进行吊 装。
b) 利用吊车将立柱吊装就位，高度大于20m的柱子就位后先用钢丝绳风缆临时固 定，以1m基准点将各立柱标高调整一致，以立柱心线标识调整其垂直度；
c) 立柱找正后，尽快搭脚手架。脚手架搭设合格后方可进行横梁的安装；
d) 横梁安装按由低到高的顺序进行，先安装结构主梁，边安装边检查、同时调整 立柱垂直度，待一个单元的主梁全上完后再进行满焊连接或高强螺栓连接固 定；平面次梁按由低到高的顺序进行安装。
以调整每根立柱一米标高基 准线的标高误差，确保立柱一米标高 基准线的标高误差和立柱之间的标高 误差符合规范要求；
测量立柱相互之间的间距符 合规范的要求；
测量相对立柱之间的对角线 误差符合规范要求；
在每根立柱互成90度的方向 上测量立柱的垂直度误差；
测量两根立柱垂直面的对角 线误差符合规范要求。
图 03-2
5.4.2 成片结构的吊装、找正
a) 在基础附近对钢结构进行成片组装或直接从预制厂预制好后运到施工现场；
b) 地面拼装片结构的焊缝应进行无损检验时，无损检验和返修应在地面完成后吊
