DLPCS-LLYW01流量液位控制实训系统技术文件

一、产品功能和概述
实验装置提供了一个综合性的实验，介绍了控制工程的基本原理，使用一个例子的综合流量和水平控制。水平和流量可以单独控制，作为一个级联。在级联模式的水平是主要的控制变量。流量控制并提供参考变量控制变量的优化调整（设定）。

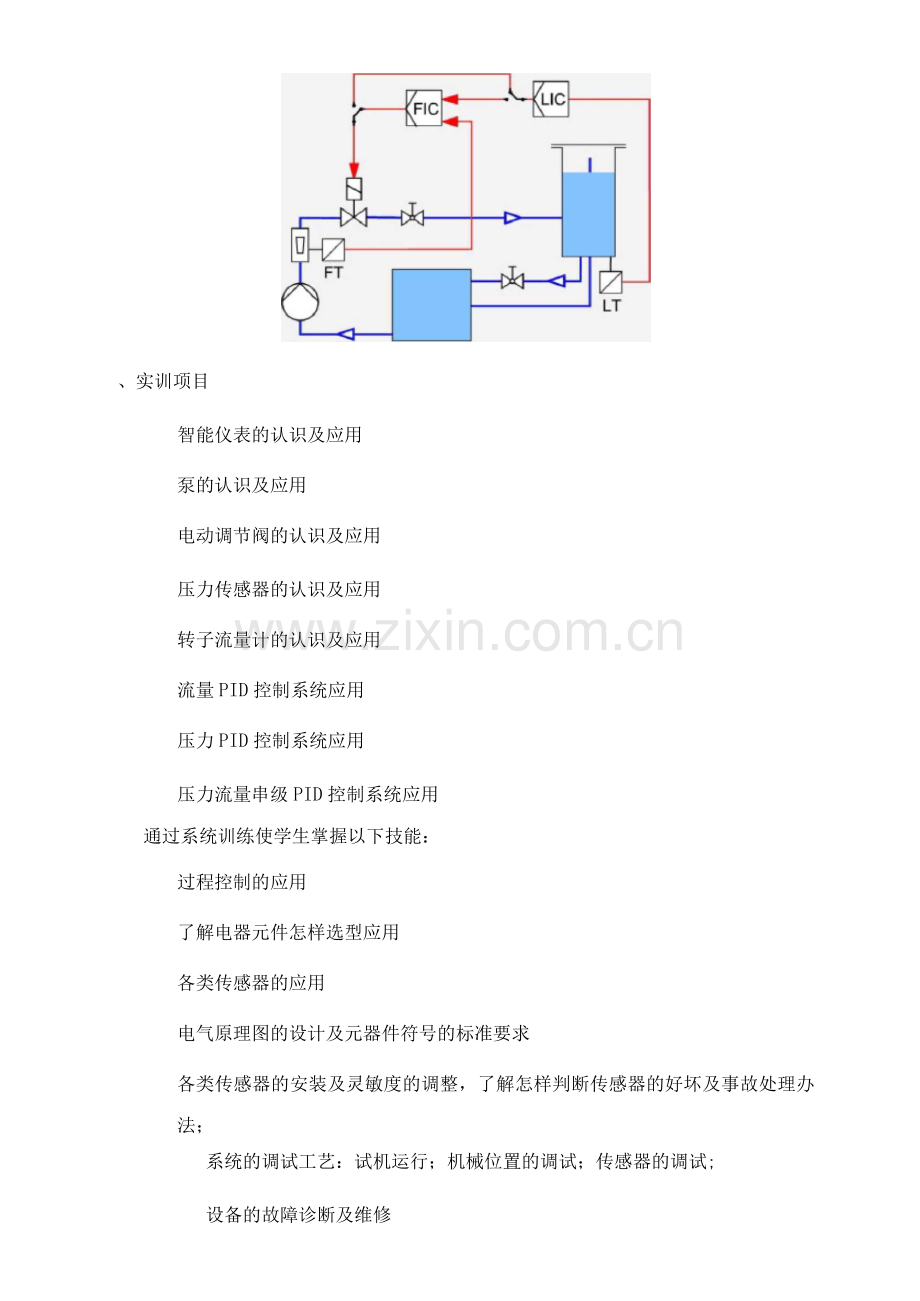

所有组件都清楚地放置在一个垂直面板上。泵送水从储罐到管道系统，其中包含一个浮子流量计。从那里把水传递到透明的液位控制罐。该水平是由一个压力传感器安装在水平控制罐的基础上。所使用的控制器是一个国家的最先进的数字工业控制器。在控制回路中的执行器是电磁比例阀。在罐和管道系统中的球阀允许产生定义的扰动变量。控制变量和操纵变量可以被作为模拟信号在实验室插孔。这使得外部录音设备，可以连接，如绘图仪或示波器。

、实训项目
智能仪表的认识及应用
泵的认识及应用
电动调节阀的认识及应用
压力传感器的认识及应用
转子流量计的认识及应用
流量PID控制系统应用
压力PID控制系统应用
压力流量串级PID控制系统应用
通过系统训练使学生掌握以下技能：
过程控制的应用
了解电器元件怎样选型应用
各类传感器的应用
电气原理图的设计及元器件符号的标准要求
各类传感器的安装及灵敏度的调整，了解怎样判断传感器的好坏及事故处理办法；
系统的调试工艺：试机运行；机械位置的调试；传感器的调试;
设备的故障诊断及维修
三、技术参数
1、输入电源：单相三线制AC220V±10% 50Hz
操作电源：DC24V 3A
2、环境温度：-10°C〜40°C
环境湿度：＜90% (25C)
3、外形尺寸：10x5x1080mm (长 x 宽x 高)
4、整机容量：＜1.5KVA四、主要配置
1、电气部分
序号
名称/型号
描述
数量
1
控制面板
钣金
1套
2
控制系统
智能仪表
2套
3
压力传感器
DC24V, 0-5kPA
1套
4
转子流量传感
器
模拟量输出
1套
5
启动按钮
DC24V, 1 开 1 闭
1套
6
停止按钮
DC24V, 1 开 1 闭
1套
7
电动调节阀
模拟量控制
1套
8
水泵
AC220V
1套
9
接线端子
K3/K4
1套
10
测试线
K3/K4
若干
2、机械部分

序号
名称
备注
1套
1
台体
采用铝合金型材搭建而成。
1套
2
储水箱
不锈钢
1套
3
液位控制水箱
亚克力
1套
3
4
阀门
DC24V
2套
5
管道

1套
6
手阀

1套
五、可选配件

1:电脑桌
