虚拟仿真焊接实训设备技术方案.docx

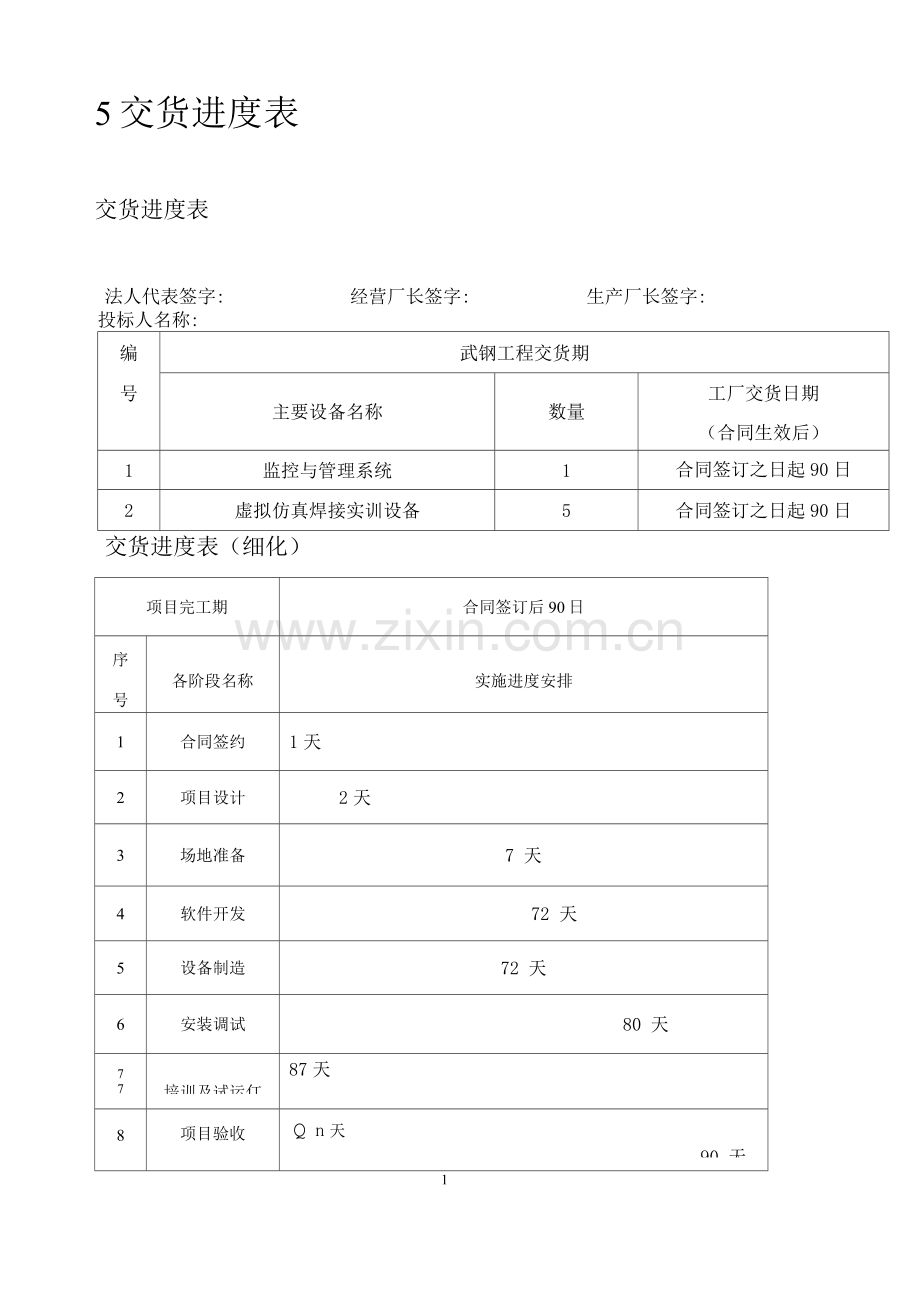

5交货进度表
交货进度表
法人代表签字:
经营厂长签字:
生产厂长签字:

投标人名称:
编
号
武钢工程交货期
主要设备名称
数量
工厂交货日期
（合同生效后）
1
监控与管理系统
1
合同签订之日起90日
2
虚拟仿真焊接实训设备
5
合同签订之日起90日
交货进度表（细化）
项目完工期
合同签订后90日
序

各阶段名称
实施进度安排
号

1
合同签约
1天
2
项目设计
2天
3
场地准备
7 天
4
软件开发
72 天
5
设备制造
72 天
6
安装调试
80 天
7

87天
7
培训及试运仃

8
项目验收
q n天

90 天

1
8技术部分
8.1概述
虚拟焊接仿真系统是新一代环保、节能、安全、通用型的操作培训与教学评价平台。该设备采用虚拟现实技术、声音仿真技术、计算机图像实时生成技术及微机测控技术等，在不需要真实焊机的情况下，真实模拟各种焊接形式。
虚拟焊接仿真系统包括两部分：监控与管理系统与虚拟仿真焊接实训设备。
监控与管理系统是虚拟仿真焊接实训设备的教师服务器控制端，能够监控学员的实训设备训练的状态及数据，可远程管理多台实训设备，管理学员注册及登录，管理学员训练的数据结果并可随时抽取查看，进行教学演示，实时训练成本估算等。
虚拟仿真焊接实训设备具备焊条电弧焊模拟训练系统、CO2气体保护焊模拟训练系统、氩弧焊模拟训练系统、埋弧焊模拟训练系统。能让学员在高度仿真的模拟环境下进行焊接技能的高效训练，可以让训练者能够感受到真实的焊接过程。可以有效地和周围真实的环境进行互动，让训练者处于高度逼真的环境中，可有效促进操作者完全投入到当前的任务中。
8.2监控与管理系统与虚拟仿真焊接实训设备组合方式
监控与管理系统与虚拟仿真焊接实训设备是采用网络管理方式，即单台管理系统可动态的管理多台实训设备，即可以同时监控实训数据并控制多个实训设备的注册、练习、考核、焊接录像等功能，也可以点对点的方式对单台实训设备进行训练状态的监控和控制，可以将任意学员的实训焊接信息在管理系统上进行再现，教师可通过教学投影设备对多个学员教学讲解及管理系统内容的推送，并也将学员的数据信息及操作内容连接至远程的校园网络及互联网络。
8.3功能说明
监控与管理系统功能说明
监控与管理系统功能包含以下几个方面：
1）基本功能：通过教学控制机可以同时实现单个或多个终端学员机的控制与监控，并可以对学员进行全面的管理，如：年级、专业、班及、学员及成绩，作业操作回放等；
2）理论教学功能：建立标准作业库，既可作为学员机训练的参考也可以做校内网上的多媒体课程资源，供学生进行网路学习；
3）任务设定功能：教师机能够实现远程对学员机开关机、任务设置与终止，并可以按学员等级进行不同阶段的训练难易设定，以便对学员循序渐进的培训，从易至难的过程；
4）考核评定功能：系统在考试完毕后可立即生成考试结果及评定，并上传至数据库进行长期保存，可随时进行查询、打印；
5）扩展功能:教师可通过教学投影设备可以进行理论知识的教学及标准操作录像回放，并可以随时调取学员训练记录进行重现、查看。
8. 3. 2虚拟仿真焊接实训设备功能说明
焊接训练模拟器是自主研发的虚拟仿真焊接训练产品。该产品能让学员在高度仿真的模拟环境下进行焊接技能的高效训练，让训练者能够感受到真实的焊接过程。
该产品可以有效地和周围真实的环境进行互动，让训练者处于高度逼真的环境中，有效促进操作者完全投入到当前的任务中。焊接训练模拟技术适用于新一代焊接人员的培训和焊接就业教育，在一般的培训教室即可进行培训工作。对于有经验的训练者，本产品系统提供高训练平台，通过视觉、听觉和触觉来操作完成一个好的焊缝；并且，本产品可以精确地测量到操作信息，训练者可以从中学到要点并能简便有效地将这些焊接技能转化到实际的焊接工作中。
系统功能有以下几个方面：
1）可进行操作和演示焊条电弧焊、CO2气体保护焊、氩弧焊、埋弧焊四种焊接类型；
2）可进行操作和演示多角度、全位置焊接；
3）可进行操作和演示平焊、立焊、横焊、仰焊等；
4）可进行操作和演示对接、T接等接头形式；
5）可进行操作和演示多角度（36 0度）、多位置焊接的教学需要；
6）可满足 0.8mm、2.0mm、4.0mm、6.0mm、8.0mm、10.0mm、12.0mm、14.0mm、
16.0mm、18.0mm、20.0mm、22.0mm、24.0mm、26.0mm、28.0mm、30.0mm
等母材厚度的焊接训练任务；
7）根据不同板材、厚度可选用相应的坡形式：1邢、V型等；
8）具备完善的语音提示，辅助教学演示；
9）演示过程中视觉效果、听觉效果与真实环境一致；
10）演示任务既具有多方便的共享功能；
11）可进行操作和演示焊接流程中基础性的参数设置等内容；
12）具有虚拟的焊接焊件、焊枪；
13）具有可观察高仿真熔池反应的模拟界面，焊接完成后可看到高仿真的焊缝成形现象；
14）设备可进行回放，方便学员了解自己的焊接过程；
15）可体验短路电弧和喷射电焊的使用感觉等。
8.4配置清单
监控与管理系统配置清单
1
教师设置及监控计
算机（含显示器）
工业控制型计算机，CPU：i5内存；4G硬盘容量5G
1
套
2
音响系统
2.1声道，模拟各类作业环境音效
1
套
3
教学投影设备
分辨率不小于1024*768，亮度不低于
35流明。
1
台
4
幕布
1寸电动
1
套
5
多媒体电教台
1.2x0.7x0.9 米）
1
台
6
打印机
A4激光打印机
1
台

虚拟仿真焊接实训设备（单台）配置清单
编号
设备名称
性能及技术要求
数量
单位
硬件系统
1
主机
模拟真实焊机主机，包括仿真计算系统、位置传感器及其计算系统、焊板芯片系统；主机上按真实物理存在的旋钮
进行电流电压等参数的设置。
1
个
2
光学定位总成
空间位置测量模块及其系统总成，空间
测量动态精度＜=1MM,空间测量范
围＞=20MM
2
套
3
六轴角传感终端
具有六方位角度测量功能，测量动态精度＜=0.05度
2
个
4
多通道高速USB数据采集器独立驱动）
高速采集位移及角度，焊枪动作等数据，采集帧率＞=120HZ
1
个
5
虚拟现实视觉系统
视频眼镜重量小于1克
1
个
6
增强现实焊枪
模拟真实焊枪，mma电弧焊有焊接操作手感（起弧必须有粘连力反馈感，起弧、运弧、收弧过程中有空间力反馈感。）；MIG熔化极气保焊提供喷气、出丝等手感；焊枪焊嘴部分为真实焊枪的金属焊嘴部件
1
台
7
音响系统
2.1声道，模拟各类作业环境音效
1
套
8
焊板
各种坡，各种真实材质焊板，为同等材质金属焊件，不用塑料件或其他材料取代
4
套
软件系统
6
9
焊条电弧焊模拟训
练系统
支持酸性焊条J422(①2. 5①3. 2①4. 0;
碱性焊条J507 (①2. 5①3. 2①4.。各种手工焊条焊操作训练
1
套
10
CO2气体保护焊模拟训练系统
支持CO2气体保护焊：药芯焊丝
YJ502、YJ507、YJ507CuCr、YJ607、YJ707;
自保护：焊丝直径①1.、①1.2①1.6
1
套
11
氩弧焊模拟训练系统
氩气体保护焊可模拟2A/mm2左右的高强度电流密度效果，焊接过程中系统可体现氩弧焊燃烧稳定、热量集中、熔滴细小、飞溅少的使用特点。
1
套
12
埋弧焊模拟训练系统
埋弧焊模拟训练系统是模拟焊剂层下进行燃烧焊接的作业系统。焊接过程中可体现埋弧焊的焊接质量稳定、焊接生产率高、无弧光及烟尘、飞溅少、热输入量高等使用特点。
1
套
