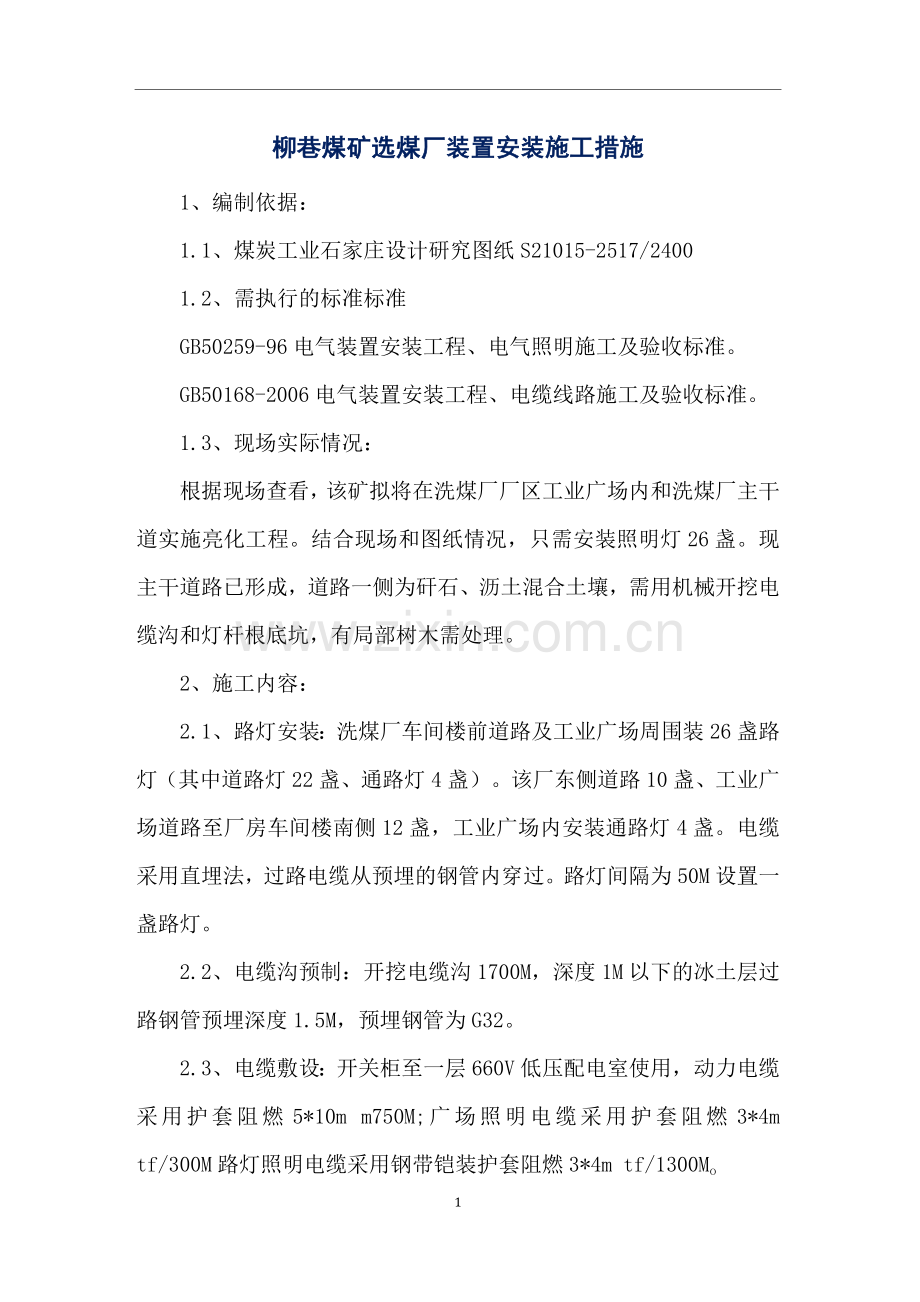

柳巷煤矿选煤厂装置安装施工措施
1、编制依据：
1.1、煤炭工业石家庄设计研究图纸S21015-2517/2400
1.2、需执行的标准标准
GB50259-96电气装置安装工程、电气照明施工及验收标准。
GB50168-2006电气装置安装工程、电缆线路施工及验收标准。
1.3、现场实际情况：
根据现场查看，该矿拟将在洗煤厂厂区工业广场内和洗煤厂主干道实施亮化工程。结合现场和图纸情况，只需安装照明灯26盏。现主干道路已形成，道路一侧为矸石、沥土混合土壤，需用机械开挖电缆沟和灯杆根底坑，有局部树木需处理。
2、施工内容：
2.1、路灯安装：洗煤厂车间楼前道路及工业广场周围装26盏路灯（其中道路灯22盏、通路灯4盏）。该厂东侧道路10盏、工业广场道路至厂房车间楼南侧12盏，工业广场内安装通路灯4盏。电缆采用直埋法，过路电缆从预埋的钢管内穿过。路灯间隔为50M设置一盏路灯。
2.2、电缆沟预制：开挖电缆沟1700M，深度1M以下的冰土层过路钢管预埋深度1.5M，预埋钢管为G32。
2.3、电缆敷设：开关柜至一层660V低压配电室使用，动力电缆采用护套阻燃5*10m m750M;广场照明电缆采用护套阻燃3*4m tf/300M路灯照明电缆采用钢带铠装护套阻燃3*4m tf/1300Mo
1

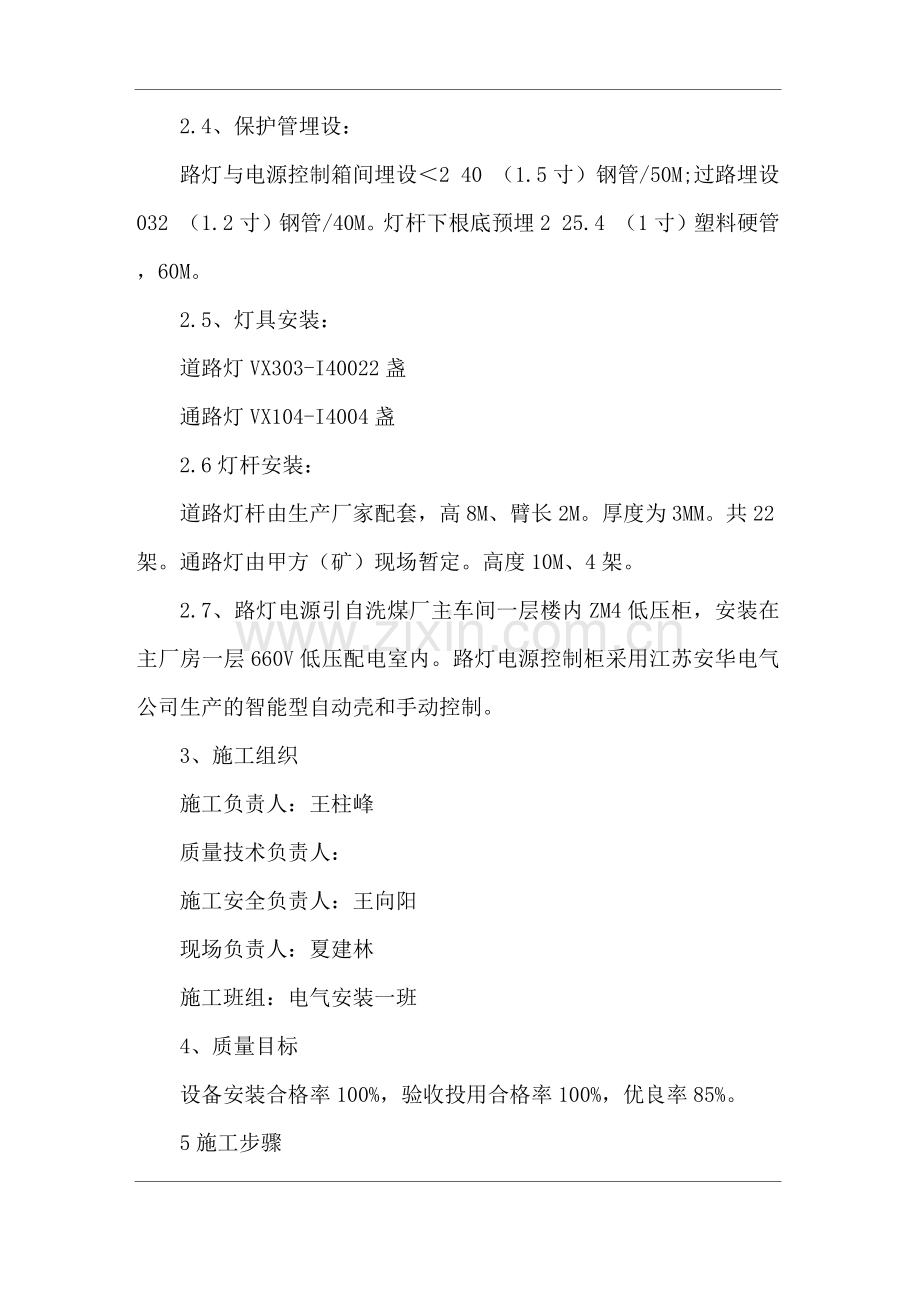

2.4、保护管埋设：
路灯与电源控制箱间埋设＜2 40 （1.5寸）钢管/50M;过路埋设032 （1.2寸）钢管/40M。灯杆下根底预埋2 25.4 （1寸）塑料硬管，60M。
2.5、灯具安装：
道路灯VX303-I40022盏
通路灯VX104-I4004盏
2.6灯杆安装：
道路灯杆由生产厂家配套，高8M、臂长2M。厚度为3MM。共22架。通路灯由甲方（矿）现场暂定。高度10M、4架。
2.7、路灯电源引自洗煤厂主车间一层楼内ZM4低压柜，安装在主厂房一层660V低压配电室内。路灯电源控制柜采用江苏安华电气公司生产的智能型自动壳和手动控制。
3、施工组织
施工负责人：王柱峰
质量技术负责人：
施工安全负责人：王向阳
现场负责人：夏建林
施工班组：电气安装一班
4、质量目标
设备安装合格率100%，验收投用合格率100%，优良率85%。
5施工步骤

5.1预制电缆沟，灯杆根底预制
沿路灯走向，采用机械开挖电缆沟，电缆沟深度不小于1M。按现场灯杆距离要求开挖根底坑，预制灯杆根底，灯杆根底采用钢筋水泥浇灌。钢筋、焊条和预埋件的品种、规格和质量必须符合现行钢筋焊条的质量标准要求。根底预埋螺栓0 12*200要符合规定要求，预埋深度不得小于100MM，并与根底钢筋焊接。
5.2电缆敷设
5.2.1敷设要求
1. 电缆敷设，电缆应从电缆盘的上端引出，不应使电缆在支架上及地面摩擦拖拉。电缆上不得有铠装压扁、电缆绞拧、护层折裂等机械损伤。
2. 电缆敷设时应排列整齐，不宜交叉。
3. 预埋土中的电缆不得有接头，如确需接头时，采用密封钢制接线盒。
4. 电缆穿过马路时，需采用钢管护套;穿过灯杆根底需系用塑料管护套。
5. 在直线段每隔50〜100m处、电缆头、拐角处进入建筑物处等地方应装设明显的方位标志或标桩。
5.2.2工艺流程
5.2.3工艺方法
1. 电缆保护管制作，管需做成喇叭，并消除毛刺和锋利棱角。没有敲打喇叭的，用锉刀消除管毛刺和锋利棱角；钢管预
3

埋前要除锈并刷防腐漆。
2. 电缆穿越道路及排水沟采用直埋方式敷设时，用镀锌钢管对电缆进行保护。
3. 电缆之间，电缆与其它管道、道路、建筑物等之间平行和交叉时的最小净距，应符合标准要求；
4. 电缆的终端头制作符合标准要求。
5. 电缆保护管的预埋工作要密切与土建专业配合，防止出现返工或保护管少预埋的现象。
6. 检查电缆进入电缆沟、建筑物。以及穿入管子时，出入是否封闭，管是否密封。
5.3线杆的安装
5.3.1路灯杆根底整体预制，首先要夯实地坑，将焊接的钢筋笼放入挖好的坑内，再用混凝土浇灌，水泥符合标号要求。
5.3.2线杆的安装需要吊车给予配合立杆作业，符合起吊标准作业标准要求；
5.3.3做好安全保护措施，需专人指挥监护，起吊线杆不得用钢丝绳，应采用符合承载力的吊装绳带，以免损坏设备灯具。
5.3.4线杆起吊时要在线杆上绑捆稳绳、用人牵引位。线杆立起到位后要及时紧满底座螺丝。
5.4灯具安装
5.4.1在起吊线杆前。灯具、电缆应提前安装、试验，在地面整体安装完成后再起吊线杆。
4

5.4.2安装灯具时要检查其配件应齐全，并无机械损伤、变形、油漆剥落和灯罩破裂等现象；
5.4.3灯具固定应牢固可靠，每个灯具固定用的螺钉不应少于四个；
5.4.4灯具安装位置应便于检查和维修；
5.4.5照明接线要正确，不准随意更改回路，每个照明回路的绝缘电阻应N0.5MQ。
6、安装路灯智能开关柜，须按程序进行（先接负荷侧）待检查无误后与厂方联系、办理有关停电手续，与主电源。
7、试运行
所有灯具接线完毕，先将每杆路灯内照明开关断开，在开关柜负荷侧内摇测路灯电缆绝缘情况，在绝缘电阻N0.5MQ时，合上开关柜内路灯电源开关，然后到现场逐杆路灯送电，直至所有路灯照明合格。
8、施工质量技术措施
在工程施工中坚持质量保证的方针，强化质量管理。施工中要严格把好设备材料关，对无合格证或不符合要求的材料配件要坚决拒收，拒领，或坚决不用。
电气施工人员应经相关培训，严禁无证作业。
机械设备仪器有相应校验合格证，不得使用过期或未校验仪表设备进行测量试验。
在施工及试运过程中，一定要严格按照施工程序进行，全力搞

好各级质量控制点检查验收；积极支持密切配合土建施工，做好质量监督管理工作。
在施工中必须严格执行施工标准，标准，实行质量工作的“三检制”，即自检、互检和专业检查工作。
对在检查中发现的问题要做好检查记录，并及时进行整改。
做好接地测试及送电调试工作，确保各项参数符合标准要求，到达送电投用一次成功。
9、安全、环境保护措施：
安全是施工中的头等大事，在施工中要坚持“安全第一”的方针，严格遵照安全技术措施的规定和要求。结合工程施工的特点，保证施工安全。为此特作以下要求：
9.1由施工负责人开好班前会，讲清安全注意事项要点及施工方法。
9.2进入施工现场工作人员必须严格遵守“十大禁令”，穿戴好劳保着装并戴好安全帽。
9.3严格执行电气安全工作规程。
9.4按照要求办理好各种作业票；
9.5施工过程中，班组要设专人监护，监护人必须坚守岗位，及时制止和纠正施工过程中违章作业和安全隐患。
9.6电缆敷设过程中，施工人员必须服从统一指挥，相互照顾，注意沟（坑）边上的石块，防止威伤脚的现象。
9.7线杆架设时，拉住稳绳，人员散开，听清号令，不得猛拉

猛拽。
9.8施工人员施工时要集中精力，做到“三不伤害”，严禁酒后上岗；严格遵守矿方有关规定。
10、施工进度计划
现场到达施工条件，共需18天；
挖电缆沟及做根底:7天，敷设电缆及接线3天，回填渣土 3天，地面安装灯具1天，起吊安装线杆3天，回路调试1天。
