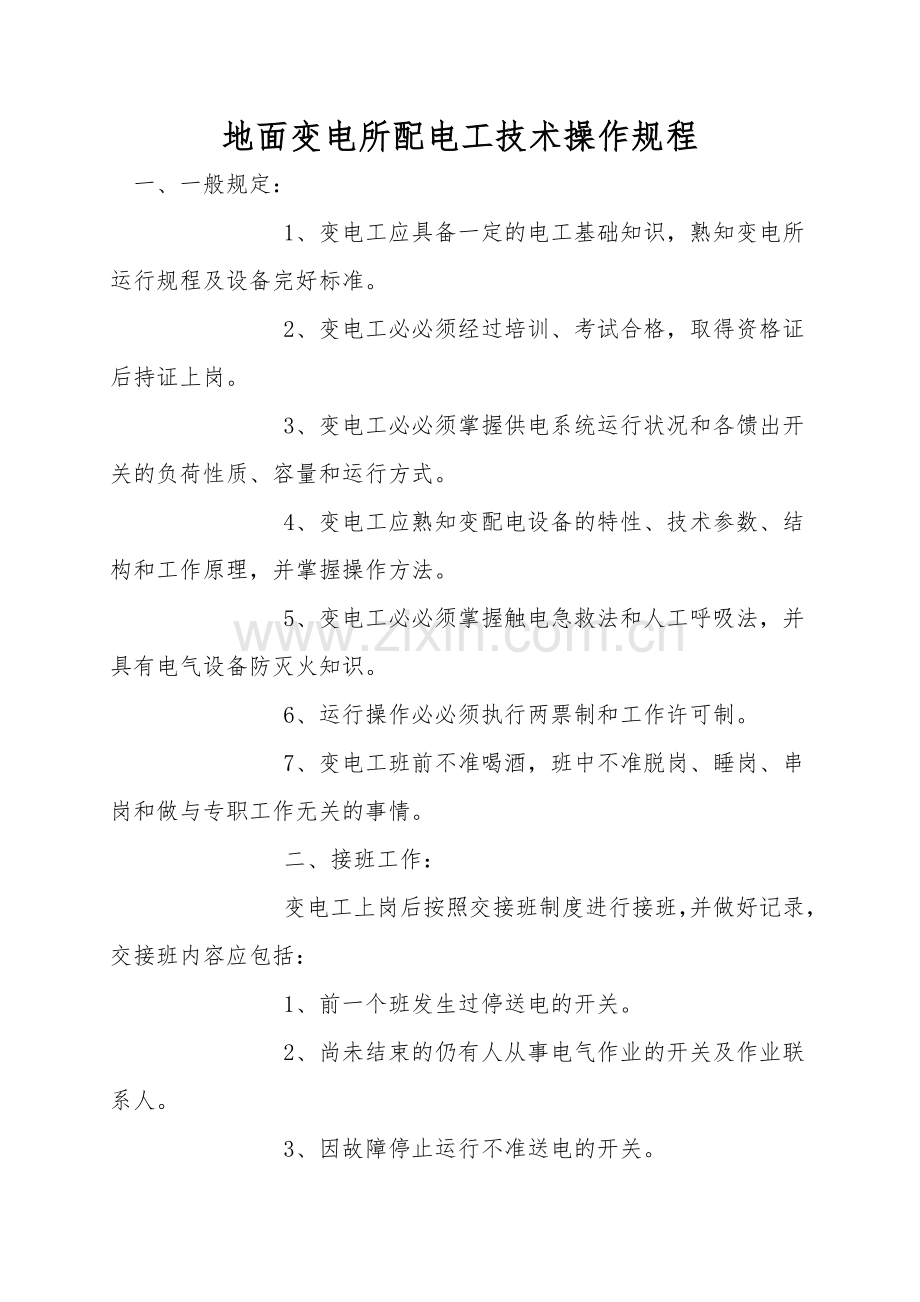

地面变电所配电工技术操作规程.doc

地面变电所配电工技术操作规程
一、一般规定：
        1、变电工应具备一定的电工基础知识，熟知变电所运行规程及设备完好标准。
        2、变电工必必须经过培训、考试合格，取得资格证后持证上岗。
        3、变电工必必须掌握供电系统运行状况和各馈出开关的负荷性质、容量和运行方式。
        4、变电工应熟知变配电设备的特性、技术参数、结构和工作原理，并掌握操作方法。
        5、变电工必必须掌握触电急救法和人工呼吸法，并具有电气设备防灭火知识。
        6、运行操作必必须执行两票制和工作许可制。
        7、变电工班前不准喝酒，班中不准脱岗、睡岗、串岗和做与专职工作无关的事情。
        二、接班工作：
        变电工上岗后按照交接班制度进行接班，并做好记录，交接班内容应包括：
        1、前一个班发生过停送电的开关。
        2、尚未结束的仍有人从事电气作业的开关及作业联系人。
        3、因故障停止运行不准送电的开关。
        4、调度指令和领导指示。
        5、前一班中的异常状况和事故状况。
        6、应急灯、常用工具和其它内容。
        三、巡视：
        1、接班后变电工进入工作岗位进行工作，按照巡视时间进行巡视。
        2、巡回检查时间一般每小时一次。
        3、巡回检查高压设备时要保持安全距离。
        4、巡回检查内容应包括高压开关、隔离开关、母线、电容器、所变及二次仪表、继电保护装置等附属和其它变电所内设备。
        5、雾天应检查瓷瓶、母线等有无放电现象；雷雨天气过后应检查避雷器的动作状况。
        四、操作：
        ㈠、倒闸操作：
        1、倒闸操作必必须依据调度和负责人的命令执行，受命人复诵无误后进行。倒闸操作时操作人要填写操作票。每张操作票只准填写一个操作任务，
        2、停电拉闸操作按照断路器〔开关〕→负荷侧隔离开关〔下刀闸〕→母线侧隔离开关〔上刀闸〕的顺序依次操作；送电合闸顺序与此相反。
        ⑴、待分、合的断路器和隔离开关是否处在正常位置。
        ⑵、检查负荷分配状况。
        ⑶、检验电压，验明线路是否带电。
        4、操作票应填写以下内容：
        ⑴、应分、合的断路器和隔离开关。
        ⑵、应切换的保护回路。
        ⑷、应装拆的接地线或接地开关。
        ⑸、应装拆的断路器和隔离开关。
        5、操作票应用钢笔或圆珠笔填写，字迹工整清楚。票面应清楚整洁，不得任意涂改。
        6、倒闸操作必必须由两人执行，一人操作一人监护。操作人和监护人按操作票顺序先在模拟图板上模拟操作，无误后经工作许可人或值班长审核签字后再执行。
        7、操作时必必须执行监护复诵制，按操作顺序操作。每操作完一项在操作票上做一个记号“√〞，全部操作完后进行复查，无误后向调度汇报。
        8、操作中发生疑问时，应马上停止操作并向调度或值班负责人报告，弄清楚后再进行操作。不得擅自更改操作票。
        9、用绝缘棒分合开关或经传动机构分合开关时，均应戴绝缘手套，穿绝缘靴或站在绝缘台上。雨天在室外操作高压设备时，绝缘棒应有防雨罩。雷雨天气禁止倒闸操作。
        10、装卸高压熔断器时，应戴护目镜和绝缘手套，必要时可用绝缘夹钳，并站在绝缘垫或绝缘台上。
        11、电气设备停电后，即使是故障停电，在未拉开有关隔离开关〔刀闸〕和做好安全措施之前，不得触及设备或进入栅栏，以防突然来电。
        12、发生人身触电及设备事故时，可不经许可即断开有关设备的电源，但事后马上向调度和有关领导汇报。
        13、操作票应先编号，按照编号顺序使用。作废的操作票要盖“作废〞印章，已操作的操作票盖“已执行〞印章，操作票储存三个月。
        ㈡、维护人员从事电气作业或处理事故时，变电工应做如下工作：
        1、停电：将检修设备的凹凸压侧全部断开，且有显然的断开点，开关的把手必必须锁住。
        2、验电：必必须将符合电压等级的验电笔在有电的设备上验电后，再对检修设备的两侧分别验电。
        3、放电：验明检修的设备确无电压后，装设接地线，先接接地端，后将地线的另一端对检修停电的设备进行放电，直至放尽电荷为止。
        4、装设接地线：使用符合规定的导线，装设接地线时先接接地端，后接导体端，拆掉接地线的顺序与此相反。
        ⑴、装拆地线均应使用绝缘棒或戴绝缘手套。
        ⑵、接地线接触必必须合格。
        ⑶、接地线禁止在三相上缠绕。
        5、悬挂标志牌和装设遮栏：
        ⑴、在合闸即可将电送到工作地点的开关操作手把上必必须悬挂“有人工作、禁止合闸〞的标志牌，必要时加锁。
        ⑵、部分停电时安全距离小于规定距离的停电设备必必须装设临时遮拦，并挂“止步、高压危险〞的标志牌。
        ⑶、严禁工作人员在工作中移动或拆掉遮栏、接地线和标志牌。
        五、其它操作：
        1、变压器送电前应检查以下内容：
        ⑴、断路器操作及跳闸机构应处于完好状态。
        ⑵、隔离开关及母线应无异常。
        ⑶、变压器瓷瓶应无裂痕、接地系统应完好，端子接线应紧固，油色、油标正常。
        2、变压器受电顺序：
        ⑴、合上变压器高压侧的隔离开关及断路器，观察变压器空载运行状态。
        ⑵、合上变压器低压侧的隔离开关及断路器。
        3、变压器停电顺序：
        ⑴、拉开馈出线的断路器及隔离开关。
        ⑵、拉开变压器低压侧的断路器及隔离开关。
        ⑶、拉开变压器高压侧的断路器及隔离开关。
        4、切换电源的倒回路操作顺序：
        ⑴、备用电源开关操作顺序及跳闸机构应处于完好状态。
        ⑵、合上备用电源的隔离开关及断路器。
        ⑶、拉开原受入电源的断路器及隔离开关。
        5、倒变操作：
        ⑴、备用变压器完好。
        ⑵、备用变压器凹凸压侧开关及跳闸机构应完好。
        ⑶、合上备用变压器高压侧隔离开关及断路器。
        ⑷、合上备用变压器低压侧隔离开关及断路器。
        ⑸、观察新投入运行变压器与正在运行变压器的负荷分配状况，新投入运行的变压器应有电流指示，且与正在运行的变压器的运行电流基本一致。
        ⑹、拉开运行变压器低压侧断路器及隔离开关。
        ⑺、拉开运行变压器高压侧断路器及隔离开关。
        ⑻、系统发生故障时，应先排除故障源后，再进行倒变操作。
