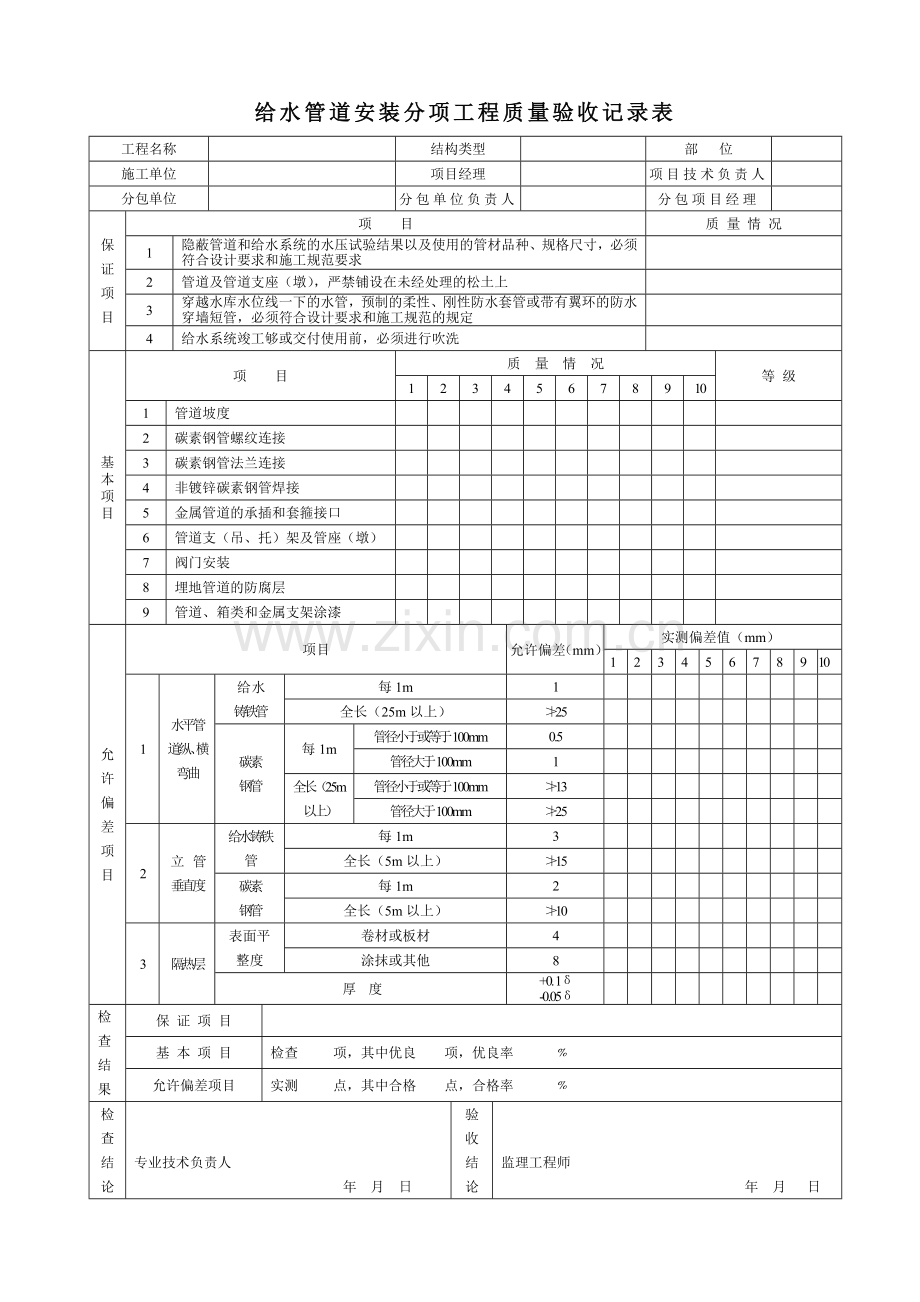

给水管道安装分项工程质量验收记录表工程名称结构类型部位施工单位项目经理项目技术负责人分包单位分包单位负责人分包项目经理保证项目项目质量情况 1 隐蔽管道和给水系统的水压试验结果以及使用的管材品种、规格尺寸，必须符合设计要求和施工规范要求 2 管道及管道支座（墩），严禁铺设在未经处理的松土上 3 穿越水库水位线一下的水管，预制的柔性、刚性防水套管或带有翼环的防水穿墙短管，必须符合设计要求和施工规范的规定 4 给水系统竣工够或交付使用前，必须进行吹洗基本项目项目质量情况等级 1 2 3 4 5 6 7 8 9 10 1 管道坡度 2 碳素钢管螺纹连接 3 碳素钢管法兰连接 4 非镀锌碳素钢管焊接 5 金属管道的承插和套箍接口 6 管道支（吊、托）架及管座（墩） 7 阀门安装 8 埋地管道的防腐层 9 管道、箱类和金属支架涂漆允许偏差项目项目允许偏差（mm）实测偏差值（mm） 1 2 3 4 5 6 7 8 9 10 1 水平管道纵、横弯曲给水铸铁管每1m 1 全长（25m以上） ≯25 碳素钢管每1m 管径小于或等于100mm 0.5 管径大于100mm 1 全长（25m以上）管径小于或等于100mm ≯13 管径大于100mm ≯25 2 立管垂直度给水铸铁管每1m 3 全长（5m以上） ≯15 碳素钢管每1m 2 全长（5m以上） ≯10 3 隔热层表面平整度卷材或板材 4 涂抹或其他 8 厚度 +0. 1δ -0.05δ 检查结果保证项目基本项目检查项，其中优良项，优良率 ﹪ 允许偏差项目实测点，其中合格点，合格率 ﹪ 检查结论专业技术负责人年月日验收结论监理工程师年月日（RFJ01－2002）8.1－2 给水硬聚氯乙烯（PVC-U）塑料管、铝塑复合管道安装分项工程质量验收记录工程名称结构类型部位施工单位项目经理项目技术负责人分包单位分包单位负责人分包项目经理保证项目项目质量情况 1 管材和管件的材质、规格、尺寸必须符合设计要求 2 隐蔽和系统管道的水压试验必须符合实际要求 3 管道及支座严禁设在冻（松）土上 4 系统使用前按规定进行吹洗和消毒基本项目项目质量情况等级 1 2 3 4 5 6 7 8 9 10 1 管道坡度 2 胶粘剂接口 3 管件橡胶密封环接口 4 管道支（吊、托）架及管座（墩） 5 阀门安装 6 防火套管。阻火圈允许偏差项目项目允许偏差（mm）实测偏差值（mm） 1 2 3 4 5 6 7 8 9 10 1 纵横向弯曲给水塑料管每1m DN≤100mm 1 DN＞100mm 1.5 全长（25m以上） DN≤100mm ≯25 DN＞100mm ≯38 铝塑复合管每1m DN≤100mm 0.5 DN＞100mm 1.0 全长（25m以上） DN≤100mm ≯13 DN＞100mm ≯25 2 立管垂直度给水塑料管每1m 3 全高（5m）以上 ≯15 铝塑复合管每1m 2 全高（5m）以上 ≯10 3 隔热层表面平整度卷材或板材 4 涂抹或其他 8 厚度 δ +0.10 -0.25 检查结果保证项目基本项目检查项，其中优良项，优良率 ﹪ 允许偏差项目实测点，其中合格点，合格率 ﹪ 检查结论专业技术负责人年月日验收结论监理工程师年月日（RFJ01－2002）8.2－1 给水管道附件及卫生器具给水配件安装分项工程质量验收记录表工程名称结构类型部位施工单位项目经理项目技术负责人分包单位分包单位负责人分包项目经理保证项目项目质量情况水位计、阀门、水龙头的型号、规格、必须符合设计要求基本项目项目质量情况等级 1 2 3 4 5 6 7 8 9 10 1 水位计 2 卫生器具给水配件允许偏差项目项目允许偏差（mm）实测偏差值（mm） 1 2 3 4 5 6 7 8 9 10 1 大便器、高低水箱、角阀及截止阀 ±10 2 水龙头 ±10 3 水位尺宽度 ±10 厚度 ±5 4 洗手盆 ±20 检查结果保证项目基本项目检查项，其中优良项，优良率 ﹪ 允许偏差项目实测点，其中合格点，合格率 ﹪ 检查结论专业技术负责人年月日验收结论监理工程师年月日（RFJ01－2002）8.3－1 给水附属设备安装分项工程质量验收记录表工程名称结构类型部位施工单位项目经理项目技术负责人分包单位分包单位负责人分包项目经理保证项目项目质量情况 1 气压水罐、离心式水泵的型号、规格必须符合设计要求。水泵就位前的基础混凝土强度、坐标、标高尺寸和螺栓孔位置必须符合设计要求和施工规范规定 2 水泵试运转的轴承升温必须符合施工规范规定 3 敞口水箱的满水试验、密闭水箱的水压试验必须符合设计要求和施工规范规定基本项目项目质量情况等级 1 2 3 4 5 6 7 8 9 10 1 水箱支架或底座 2 水箱涂漆 3 手摇泵允许偏差项目项目允许偏差（mm）实测偏差值（mm） 1 2 3 4 5 6 7 8 9 10 1 水箱坐标 15 标高 ±5 垂直度（每1m） 1 2 离心式水泵泵体水平度（每1m） 0.1 联轴器同心度轴向倾斜（每1m） 0.8 径向位移 0.1 3 气压水罐坐标 10 标高 ±5 垂直度（每1m） 1 4 手摇泵泵体水平度 1 标高 ±10 检查结果保证项目基本项目检查项，其中优良项，优良率 ﹪ 允许偏差项目实测点，其中合格点，合格率 ﹪ 检查结论专业技术负责人年月日验收结论监理工程师年月日（RFJ01－2002）8.4－1 排水管道安装分项工程质量验收记录表工程名称结构类型部位施工单位项目经理项目技术负责人分包单位分包单位负责人分包项目经理保证项目项目质量情况 1 管道的材质、规格、尺寸必须符合设计要求 2 管道的坡度必须符合设计要求或施工规范规定 3 埋设在钢筋混凝土底板中的排水干管，管道埋深超过底板厚度时，四周应用混凝土包裹，器厚度必须符合设计要求和施工规范规定 4 排水系统竣工后的通水、通球试验结果，必须符合设计要求和施工规范规定基本项目项目质量情况等级 1 2 3 4 5 6 7 8 9 10 1 金属和非金属管道的承插和套箍接口 2 镀锌碳素钢排水管道螺纹连接法兰连接 3 非镀锌碳素钢排水管道螺纹连接法兰连接 4 管道支（吊、托）架及管做（墩）管道、箱类和金属支架涂漆允许偏差项目项目允许偏差（mm）实测偏差值（mm） 1 2 3 4 5 6 7 8 9 10 1 坐标 15 2 标高 ±15 3 水平管道纵、横弯曲铸铁管每1m 1 全长（25m以上） ≯25 碳素钢管每1m 管径小于或等于100mm 0.5 管径大于100mm 1 全长（25m以上）管径小于或等于100mm ≯13 管径大于100mm ≯25 钢筋混凝土管每1m 3 全长（25m以上） ≯75 4 立管垂直度铸铁管每1m 3 全长（5m以上） ≯15 碳素钢管每1m 2 全长（5m以上） ≯10 检查结果保证项目基本项目检查项，其中优良项，优良率 ﹪ 允许偏差项目实测点，其中合格点，合格率 ﹪ 检查结论专业技术负责人年月日验收结论监理工程师年月日（RFJ01－2002）8.4－2 排水硬聚氯乙烯（PVC－U）塑料管道分项工程质量验收记录表工程名称结构类型部位施工单位项目经理项目技术负责人分包单位分包单位负责人分包项目经理保证项目项目质量情况 1 管材、管件必须满足设计要求 2 生活污水管道的灌水、通球试验必须满足设计要求 3 管道坡度必须满足设计要求 4 管道及支座严禁设在冻（松）土上 5 排水管道必须按设计要求设伸缩节 6 排水系统通水、通球试验必须满足设计要求基本项目项目质量情况等级 1 2 3 4 5 6 7 8 9 10 1 胶粘剂接口 2 防火套管和阻火圈 3 管道支（吊、托）架及管座（墩）允许偏差项目项目允许偏差（mm）实测偏差值（mm） 1 2 3 4 5 6 7 8 9 10 1 坐标 15 2 标高 ±5 3 水平管纵横向弯曲每1m DN≤100mm 15 DN＞100mm 2 全长（25m以上） DN≤100mm ≯38 DN＞100mm ≯50 4 立管垂直度每1m 3 全长（25m以上） ≯15 检查结果保证项目基本项目检查项，其中优良项，优良率 ﹪ 允许偏差项目实测点，其中合格点，合格率 ﹪ 检查结论专业技术负责人年月日验收结论监理工程师年月日（RFJ01－2002）8.5－1 卫生器具安装分项工程质量验收记录表工程名称结构类型部位施工单位项目经理项目技术负责人分包单位分包单位负责人分包项目经理保证项目项目质量情况 1 卫生器具的型号、规格、质量必须符合设计要求。卫生器具排水的排出口与排水承管插口的连接必须严密不漏 2 卫生器具的排水管径和最小坡度，必须符合设计要求和施工规范的规定 3 排除染毒污水的地漏的型号、规格、排水管管径必须符合设计要求基本项目项目质量情况等级 1 2 3 4 5 6 7 8 9 10 1 排水栓、地漏安装 2 卫生器具安装允许偏差项目项目允许偏差（mm）实测偏差值（mm） 1 2 3 4 5 6 7 8 9 10 1 坐标单独器具 10 成排器具 2 2 标高单独器具 ±15 成排器具 ±10 器具水平度 2 器具垂直度 3 检查结果保证项目基本项目检查项，其中优良项，优良率 ﹪ 允许偏差项目实测点，其中合格点，合格率 ﹪ 检查结论专业技术负责人年月日验收结论监理工程师年月日（RFJ01－2002）8.6－1 洗消器具安装分项工程质量验收记录表工程名称结构类型部位施工单位项目经理项目技术负责人分包单位分包单位负责人分包项目经理保证项目项目质量情况 1 电热淋浴器、喷嘴、冲洗水龙头或冲洗阀的型号、规格必须符合设计要求基本项目项目质量情况等级 1 2 3 4 5 6 7 8 9 10 1 电热淋浴器 2 冲洗喷嘴 3 口部冲洗水龙头或冲洗阀允许偏差项目项目允许偏差（mm）实测偏差值（mm） 1 2 3 4 5 6 7 8 9 10 1 电热淋浴器坐标 20 标高 ±15 2 冲洗喷嘴坐标 20 标高 ±10 3 冲洗水龙头或冲洗阀壁龛式坐标 10 标高 ±10 地坑式坐标 10 标高 ±10 检查结果保证项目基本项目检查项，其中优良项，优良率 ﹪ 允许偏差项目实测点，其中合格点，合格率 ﹪ 检查结论专业技术负责人年月日验收结论监理工程师年月日（RFJ01－2002）8.7－1 立式污水安装分项工程质量验收记录表工程名称结构类型部位施工单位项目经理项目技术负责人分包单位分包单位负责人分包项目经理保证项目项目质量情况 1 立式污水泵的型号、规格必须符合设计要求 2 吸水底阀应位于集水坑中间，严禁底阀碰坑壁基本项目项目质量情况等级 1 2 3 4 5 6 7 8 9 10 1 立式污水泵 2 反冲洗管和润滑水管允许偏差项目项目允许偏差（mm）实测偏差值（mm） 1 2 3 4 5 6 7 8 9 10 1 坐标 15 2 垂直度 2 检查结果保证项目基本项目检查项，其中优良项，优良率 ﹪ 允许偏差项目实测点，其中合格点，合格率 ﹪ 检查结论专业技术负责人年月日验收结论监理工程师年月日采暖管道安装分项工程质量验收记录表工程名称结构类型部位施工单位项目经理项目技术负责人分包单位分包单位负责人分包项目经理保证项目项目质量情况 1 管材的材质、规格必须符合设计要求，隐蔽管道和整个采暖系统的水压试验结果，必须符合设计要求和施工规范要求 2 管道固定支架的位置和构造必须符合设计要求和施工规范要求 3 伸缩器的安装位置必须符合设计要求，并应按有关规定进行预拉伸 4 管道的对口焊缝及弯曲部位严禁焊接支管，接口焊缝距起弯点、支、吊架边缘必须大于50mm 5 采暖系统竣工后或支付使用前必须进行吹洗基本项目项目质量情况等级 1 2 3 4 5 6 7 8 9 10 1 管道坡度 2 镀锌碳素钢管的连接 3 非镀锌碳素钢管道的连接 4 阀门安装 5 管道支（吊、托）架及管座（墩） 6 安装在内部隔墙上的套管 7 管道、箱类和金属支架涂漆允许偏差项目项目允许偏差（mm）实测偏差值（mm） 1 2 3 4 5 6 7 8 9 10 1 水平管道纵、横方向弯曲（mm）每1m 管径小于或等于100mm 0.5 管径大于100mm 1 全长（25m以上）管径小于或等于100mm ≯13 管径大于100mm ≯25 2 立管垂直度（mm）每1m 2 全长（5m以上） ≯10 3 弯管椭圆率 Dmax-Dmin/ Dmax 管径小于或等于100mm 10/100 管径大于100mm 8/100 皱折不平度（mm）管径小于或等于100mm 4 管径大于100mm 5 4 除污器几何尺寸 10 5 管道保温厚度 +0.1δ -0.05δ 表面平整度卷材或板材 5 涂抹或其他 10 检查结果保证项目基本项目检查项，其中优良项，优良率 ﹪ 允许偏差项目实测点，其中合格点，合格率 ﹪ 检查结论专业技术负责人年月日验收结论监理工程师年月日 -63- RFJ01－2002）9.2－1 散热器及太阳能热水器安装分项工程质量验收记录工程名称结构类型部位施工单位项目经理项目技术负责人分包单位分包单位负责人分包项目经理保证项目项目质量情况 1 暖风机、辐射板和铸铁、钢制散热器的型号、规格、质量及安装前的水压试验必须符合设计要求和施工规范要求 2 背面需做保温层的敷设板，保温层必须紧贴在敷射板上，严禁有空隙基本项目项目质量情况等级 1 2 3 4 5 6 7 8 9 10 1 铸铁翼型散热器安装的翼片完好 2 钢串片散热器肋片完好 3 散热设备支、吊、托架 4 散热设备及其支、吊、托架涂漆允许偏差项目项目允许偏差（mm）实测偏差值（mm） 1 2 3 4 5 6 7 8 9 10 1 坐标内表面与墙面距离 6 与窗中心线 20 标高底部距地面 ±15 散热器全长内的弯曲中心线垂直度 3 侧面倾斜度 3 灰铸铁长翼型（60）（38） 2～4片 4 5～7片 6 圆翼型 2m以内 3 3～4m 4 M132柱型 3～14片 4 15～24片 6 钢制串片型 2节以内 3 3～4节 4 板型 L＜1m 4 L＞1m 6 扁管型 L＜1m 3 L＞1m 5 柱型 3~12片 4 13～20片 6 2 壁挂式暖风机标高中心线距地面 ±20 3 辐射板标高中心线距地面 ±20 坡高水平安装不小于5/1000 +1/1000 -0 4 板式直管太阳能热水器标高中心线距地面 ±20 固定安装朝向最大偏移角 ≯15° 检查结果保证项目基本项目检查项，其中优良项，优良率 ﹪ 允许偏差项目实测点，其中合格点，合格率 ﹪ 检查结论专业技术负责人年月日验收结论监理工程师年月日（RFJ01－2002）9.3－1 采暖附属设备装分项工程质量验收记录表工程名称结构类型部位施工单位项目经理项目技术负责人分包单位分包单位负责人分包项目经理保证项目项目质量情况 1 金属冰箱、离心式水泵的型号、规格必须符合设计要求。水泵安装前，基础混凝土强度、坐标、标高尺寸和螺栓孔位置必须符合设计要求和施工规范规定 2 水泵试运转的轴承温升必须符合施工规范规定 3 敞口水箱的满水的满水试验和密闭水箱的水压试验必须符合设计要求和施工规范规定基本项目项目质量情况等级 1 2 3 4 5 6 7 8 9 10 1 水箱支架或底座 2 水箱涂漆允许偏差项目项目允许偏差（mm）实测偏差值（mm） 1 2 3 4 5 6 7 8 9 10 1 水箱坐标 15 标高 ±15 垂直度（每1m） 1 2 离心式水泵泵体水平度（每1m） 0.1 联轴器同心度轴向倾斜（每1m） 0.8 径向位移 0.1 3 水箱保温保温层厚度 +0.1δ －0.05δ 表面平整度卷材或板材 5 涂抹或其他 10 检查结果保证项目基本项目检查项，其中优良项，优良率 ﹪ 允许偏差项目实测点，其中合格点，合格率 ﹪ 检查结论专业技术负责人年月日验收结论监理工程师年月日注：δ为保温层厚度。（RFJ01－2002）9.4－1 金属管制作分项工程质量验收记录表工程名称结构类型部位施工单位项目经理项目技术负责人分包单位分包单位负责人分包项目经理保证项目项目质量情况 1 风管的规格、尺寸及使用材料、规格、质量必须符合设计要求 2 风管咬缝必须紧密，宽度均匀、无孔洞、半咬口和胀裂等缺陷。直管纵向咬缝错开 3 焊缝严有烧穿、漏焊和裂纹等缺陷。纵向焊缝必须错开基本项目项目质量情况等级 1 2 3 4 5 6 7 8 9 10 1 风管外观风管的法兰 2 风管加固不锈钢、铝板和复合钢板风管外观
