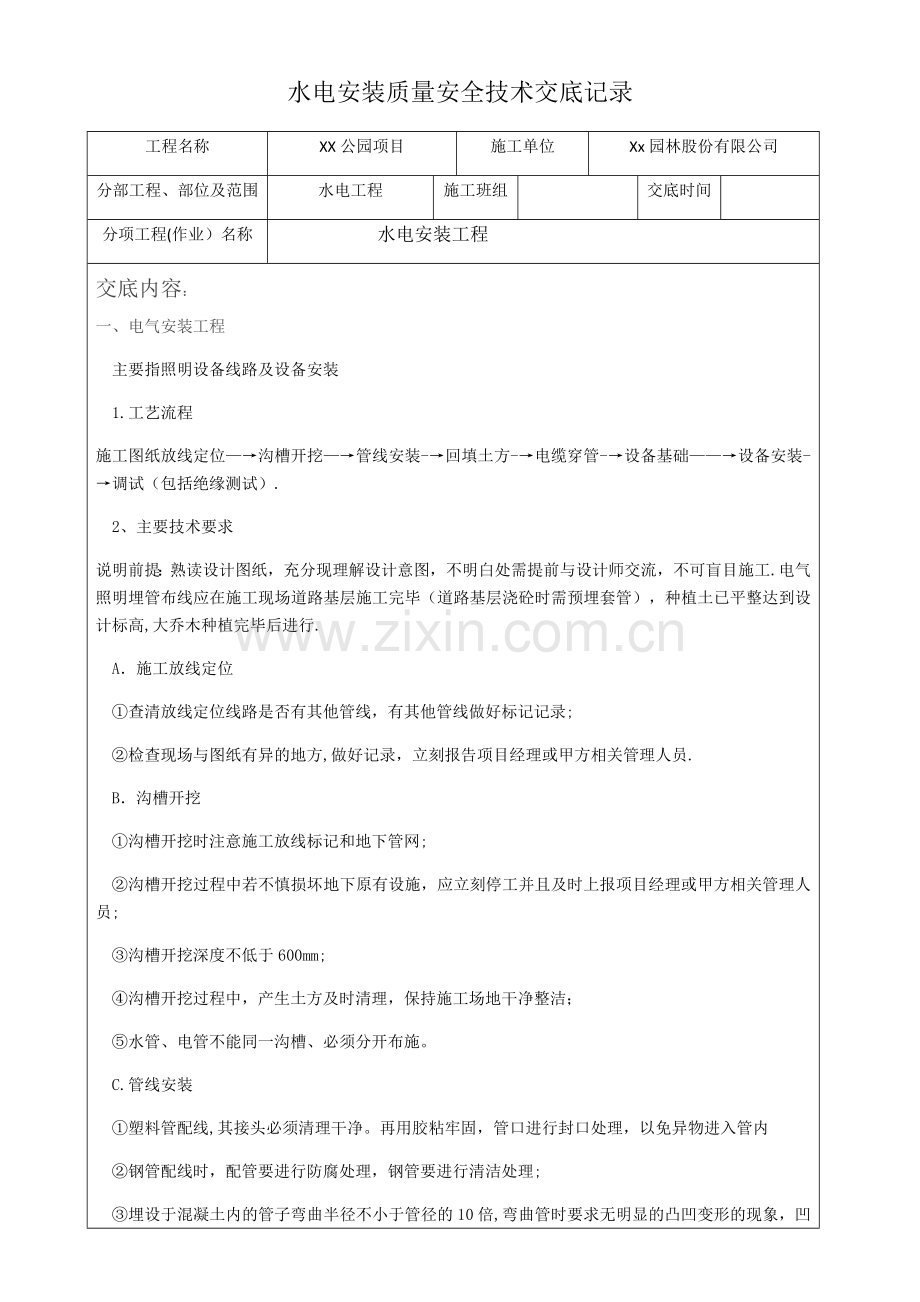

水电安装质量安全技术交底记录
工程名称
XX公园项目
施工单位
Xx园林股份有限公司
分部工程、部位及范围
水电工程
施工班组

交底时间

分项工程(作业）名称
水电安装工程
交底内容：
一、电气安装工程
主要指照明设备线路及设备安装
1.工艺流程
施工图纸放线定位—→沟槽开挖—→管线安装-→回填土方-→电缆穿管-→设备基础——→设备安装-→调试（包括绝缘测试）.
2、主要技术要求
说明前提：熟读设计图纸，充分现理解设计意图，不明白处需提前与设计师交流，不可盲目施工.电气照明埋管布线应在施工现场道路基层施工完毕（道路基层浇砼时需预埋套管），种植土已平整达到设计标高,大乔木种植完毕后进行.
A．施工放线定位
①查清放线定位线路是否有其他管线，有其他管线做好标记记录;
②检查现场与图纸有异的地方,做好记录，立刻报告项目经理或甲方相关管理人员.
B．沟槽开挖
①沟槽开挖时注意施工放线标记和地下管网;
②沟槽开挖过程中若不慎损坏地下原有设施，应立刻停工并且及时上报项目经理或甲方相关管理人员;
③沟槽开挖深度不低于600mm;
④沟槽开挖过程中，产生土方及时清理，保持施工场地干净整洁；
⑤水管、电管不能同一沟槽、必须分开布施。
C.管线安装
①塑料管配线,其接头必须清理干净。再用胶粘牢固，管口进行封口处理，以免异物进入管内
②钢管配线时，配管要进行防腐处理，钢管要进行清洁处理;
③埋设于混凝土内的管子弯曲半径不小于管径的10倍,弯曲管时要求无明显的凸凹变形的现象，凹偏度不大于管径的1/10，线管在安装设备时,露出地面50㎜；
D.回填夯实
①对安装完成后的管线进行回填时，必须用细土对管沟进行回填；
②对回填部分用木夯进行夯实,并且做好标记，防止绿化人员栽苗损坏。
E。导线安装
①在安装导线以前,先对导管进行打磨处理防止安装过程中导管对导线绝缘层损伤;
②导线安装必须由2个人以上完成，一个在前面拉，一个在后面送。
③线管内不准有接头，也不准穿入绝缘层损伤后经包裹恢复的导线.
④不同电压或不同电流电缆的导线不得穿在同一根线管内。
⑤导线穿设完成以后,立即用胶布封口.
⑥导线安装完成以后，立即对导线进行标志。
⑦导线预留长度:庭园灯500mm-600mm。其它灯具300mm—350mm。
结合小品大样安装的灯具需对小品大样的施工进度进行跟进，及时埋管，确认安装高度与位置.
F。设备基础
①开挖设备基础坑浇筑基础的砼、预埋件、基础顶面高度，严格满足设计要求，螺栓先上油再用pvc管做护套或缠绕透明胶带。
②对预埋件必须进行防腐处理。
J。设备安装
①设备安装高度及方式严格按图纸要求，允许偏差不超过规范要求。灯具安装必须牢固可靠，
②导线采用PVC管保护埋设时，接线必须在灯内的接线端子上连接，线路必须紧密牢固，防止接触不良发生电气事故，PE线必须设备PE线接点连接。
③安装完成后必须对所有线路进行标识清楚。
④对安装过程中使用的螺栓必须防腐处理。
⑤灯具安装必须整齐划一、垂直，安装牢固。
⑥电箱内部接线整齐，按系统图设计顺序依次接好，电箱基础要做重复接地。
H.设备试调
①在设备进行调试前，对设备进行：
1、 接地电阻检测，测试值不低于4Ω;
2、 设备电气线路进行绝缘测试，测试电阻不得小于0。5兆Ω ;
3、设备电气线路连接进行测试，测试电阻不得大于0。2Ω
②在设备进行调试前，对设备电气连接做认真仔细的检查。
③设备调试由2人以上共同完成，一人对设备电源进行控制,一人对设备进行检查。严禁带电对设备进行维修。
④调试设备出现故障时,立刻切断电路，
⑤对设备调试时做好调试记录.
⑥在施工过程中对违反上述施工要求，产生的事故和损失，由施工班组自行承担，并加以处罚。
二、给排水管道安装工程
说明前提：熟读设计图纸，充分现理解设计意图,不明白处需提前与设计师交流，不可盲目施工。埋管布线应在施工现场道路基层施工完毕(道路基层浇砼时需预埋套管），种植土已平整达到设计标高，大乔木种植完毕后进行.
1.排水工艺流程
放线定位--—→沟槽开挖--—→基底平整夯实--—→管道安装—-—→管道实验———→回填夯实
2。主要技术要求
A。放线定位
①查清放线定位线路是否有其它管线，有其它管线做好标记记录；
②检查现场与图纸有异的地方，做好记录，立刻报告甲方相关管理人员;
③核对排水坡度、管底标高，发现有异立刻报告甲方相关管理人员。
B.沟槽开挖
①沟槽开挖时注意施工放线标记和地下管网；
②沟槽开挖过程中不慎损坏地下原有设施，立即停工上报甲方相关管理人员;
③给水沟槽开挖深度不低于800mm。
④多管平行排列时，管与管之间的距离不小于150cm；
⑤沟槽开挖时产生垃圾即时清理,深度不低于500mm，支出池壁30mm,保持施工场地干净整洁.
C.管道安装
①水池进出水管要预留钢性防水套管，用沥青麻丝塞实留出5cm用膨胀水泥(油膏）封口，做好防水处理，防止渗水；
②管材与管件连接采用热熔连接时，热熔机的温度在180—210度之间,不允许在管材管件上直接套丝，且施工时连接端面应清洁、干燥、无油;
③熔接时严格控制深度，即防止断线造成漏水，又防止过深造成封堵管径，影响流量;
④热熔施工应严格按规定的技术参数操作，在加热和熔接过程中，不能转动管材和管件应直接插入正常熔接
⑤操作前必须对安装人员进行技术和安全培训；
⑥防止导物进（落）入排水管内，若已发生须及时认真清除干净，管口应用塑料袋封好堵严；
⑦排水系统采用pvc管，连接两端应清洁、干燥、无油,接头用胶粘接牢固；排水口应安装排水栓或过滤网等
⑨给水系统施工完毕，必须做压力试验测试，排水系统施工完毕后做灌水试验并做记录.
D.回土夯实
给排水管道安装完成后必须使用细土进行回填分层夯实。
三、施工作业时严格按照项目部与班组签订的“施工安全合同”的规定执行。
四、 施工完毕，必须清理干净施工现场(工完场清）。
项目技术负责人:
交底人：
接受交底人：
作 业
人 员
年 月 日
