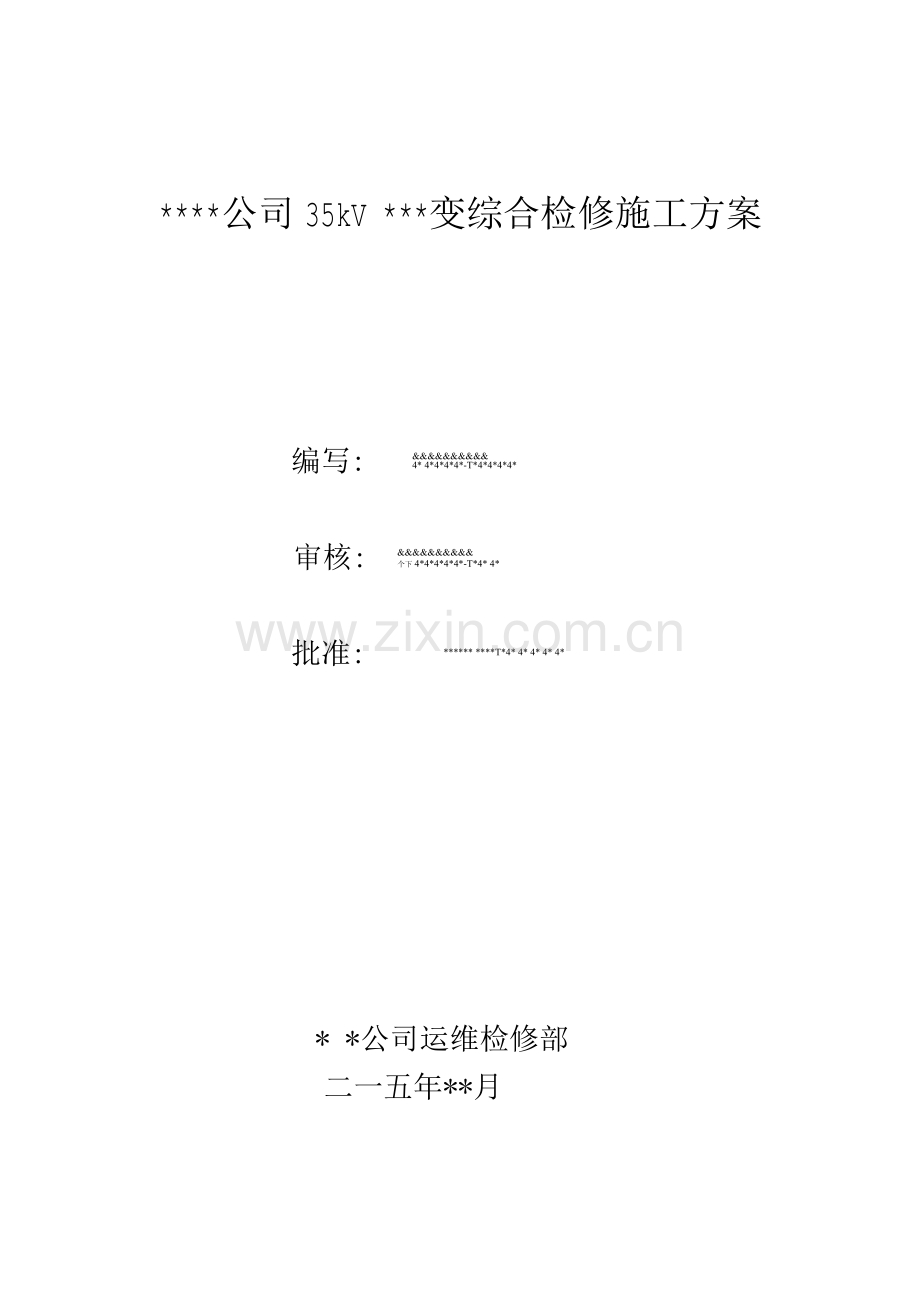

****公司35kV ***变综合检修施工方案
编写:
&&&&&&&&&&
4* 4*4*4*4*-T*4*4*4*4*
审核:
&&&&&&&&&&
个下4*4*4*4*4*-T*4* 4*
批准:
****** ****T*4* 4* 4* 4* 4*
* *公司运维检修部
二一五年**月

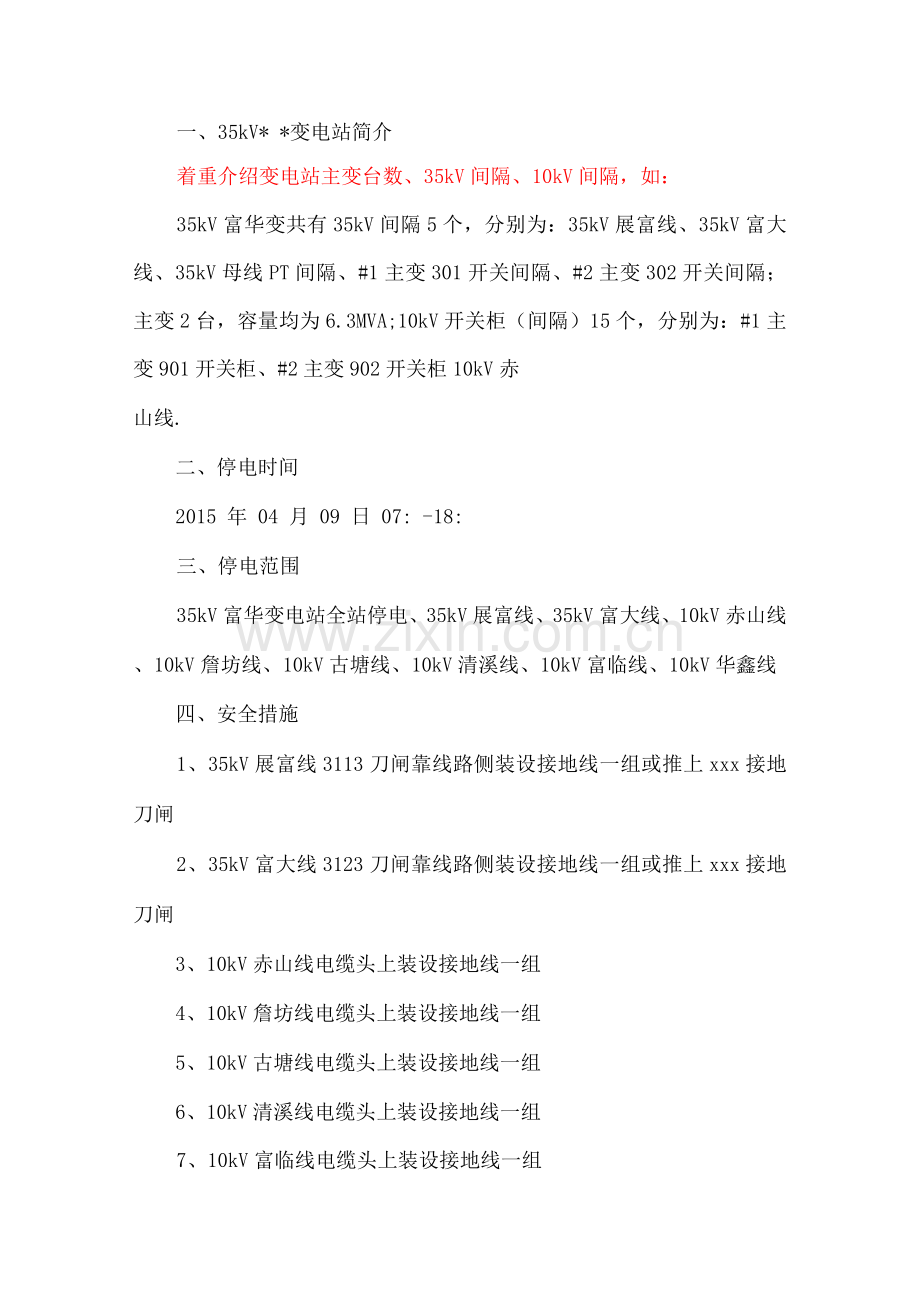

一、35kV* *变电站简介
着重介绍变电站主变台数、35kV间隔、10kV间隔，如：
35kV富华变共有35kV间隔5个，分别为：35kV展富线、35kV富大线、35kV母线PT间隔、#1主变301开关间隔、#2主变302开关间隔；主变2台，容量均为6.3MVA;10kV开关柜（间隔）15个，分别为：#1主变901开关柜、#2主变902开关柜10kV赤
山线.
二、停电时间
2015 年 04 月 09 日 07: -18:
三、停电范围
35kV富华变电站全站停电、35kV展富线、35kV富大线、10kV赤山线、10kV詹坊线、10kV古塘线、10kV清溪线、10kV富临线、10kV华鑫线
四、安全措施
1、35kV展富线3113刀闸靠线路侧装设接地线一组或推上xxx接地刀闸
2、35kV富大线3123刀闸靠线路侧装设接地线一组或推上xxx接地刀闸
3、10kV赤山线电缆头上装设接地线一组
4、10kV詹坊线电缆头上装设接地线一组
5、10kV古塘线电缆头上装设接地线一组
6、10kV清溪线电缆头上装设接地线一组
7、10kV富临线电缆头上装设接地线一组
8、10kV华鑫线电缆头上装设接地线一组
五、施工内容及分工
介绍本次综合检修的工作，包括所有一次、二次、线路的工作内容及具体分工
1、例行试验、保护定检工作
(1) 35kV富华变全站设备例行试验
负责人：
(2) 35kV富华变全站保护定检
负责人：
2、维护性检修及消缺工作
(1) 红外测温发现缺陷(建议停电前对全站进行一次红外测温)
负责人：
(2) 开关柜清扫
负责人：
(3) 更换#01主变301开关合闸线圈
负责人：
(4 )核对35kV富华变10kV詹坊线电流互感器接线方式
负责人：
(5)更换35kV富大线311开关储能电机
负责人：
3、大修技改工作
(1)
(2)
(3)
4、线路上的工作
(1)
(2)
(3)
六、需准备材料清单
电流互感器 35kV:6台 10kV： 6台
控制电缆 350米
槽钢带铁板2组
设备线夹 36个
螺杆螺丝各120个
储能电机 1台、
合闸线圈 1个
工器具:断线钳、手电钻及钻头、角磨机、电焊机、电焊条、切割片、电锤、发电机、排插、卷尺、扳手、剥线钳、斜钳、老虎钳、绝缘胶布、切割片、松动剂、银粉漆
七、危险点分析
1、设备吊装时安全注意事项
① 注意吊车的停放位置。
② 吊装过程中注意保持吊臂与带电设备的安全距离。
③ 吊车司机及吊车指挥人员应有特种作业证并有一定的工作经验。
④ 吊车应停放在结实的地面上.
⑤ 起吊前应检查吊车的性能，防止出现人员伤亡及设备损坏事故.
2、高空作业时安全注意事项。
① 高处作业应使用安全带，安全带使用前应进行检查，安全带应挂在牢固的构件上或专为挂安全带用的钢架或钢丝绳上，并不得低挂高用，禁止系挂在移动或不牢固的物件上。
② 高处作业应使用工具袋，较大的工具应固定在牢固的构件上,不准随便乱放，上下传递物件应用绳索栓牢传递，严禁上下抛掷.
③ 施工用梯子应坚固完整，梯子的支柱应能承受作业人员及所携带的工具、材料攀登时的总重量，梯子不宜绑接使用。
3、多工种工作时安全注意事项
① 高压试验现场应装设遮栏或围栏，遮栏或围栏与试验设备高压部分应有足够的安全距离，向外悬挂“止步，高压危险！”的标示牌,并派人看守。被试设备两端不在同一地点时，另一端还应派人看守。
② 电气二次施工队做试验要传动开关时，应事先告知其他施工队。
③ 电气一次施工队吊装设备时通知其他队远离作业区。
4、做到“四清楚”（任务清楚 作业程序清楚 危险点清楚 安
全措施清楚）
“四到位”（人员到位 措施到位 执行到位 监督到位）
施工前对全部施工人员进行施工内容、安全、技术现场交底。
变电站停电工作票与施工方案一并上报.
