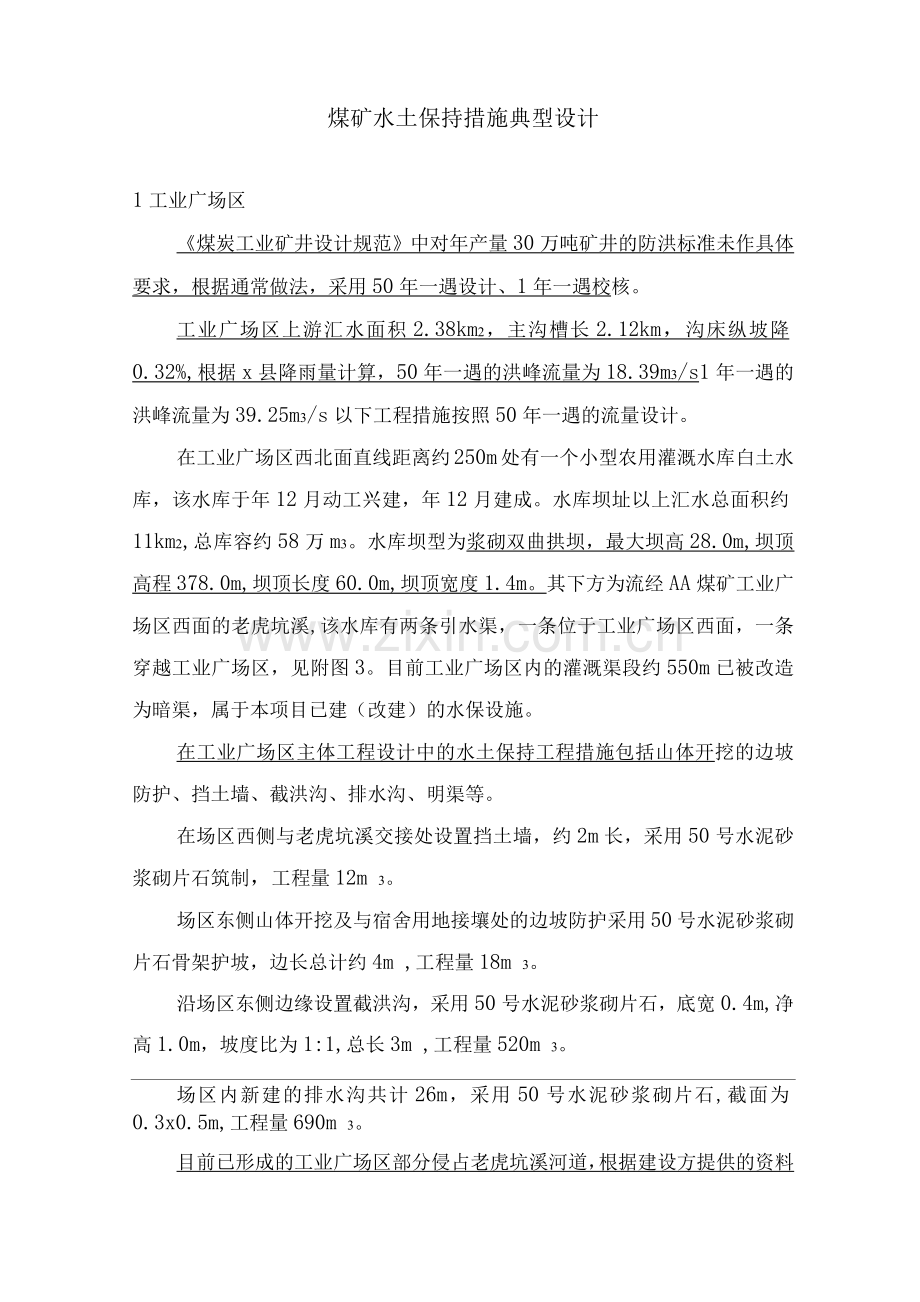

煤矿水土保持措施典型设计
1工业广场区
《煤炭工业矿井设计规范》中对年产量30万吨矿井的防洪标准未作具体要求，根据通常做法，采用50年一遇设计、1年一遇校核。
工业广场区上游汇水面积2.38km2，主沟槽长2.12km，沟床纵坡降0.32%,根据x县降雨量计算，50年一遇的洪峰流量为18.39m3/s1年一遇的洪峰流量为39.25m3/s以下工程措施按照50年一遇的流量设计。
在工业广场区西北面直线距离约250m处有一个小型农用灌溉水库白土水库，该水库于年12月动工兴建，年12月建成。水库坝址以上汇水总面积约11km2,总库容约58万m3。水库坝型为浆砌双曲拱坝，最大坝高28.0m,坝顶高程378.0m,坝顶长度60.0m,坝顶宽度1.4m。其下方为流经AA煤矿工业广场区西面的老虎坑溪,该水库有两条引水渠，一条位于工业广场区西面，一条穿越工业广场区，见附图3。目前工业广场区内的灌溉渠段约550m已被改造为暗渠，属于本项目已建（改建）的水保设施。
在工业广场区主体工程设计中的水土保持工程措施包括山体开挖的边坡防护、挡土墙、截洪沟、排水沟、明渠等。
在场区西侧与老虎坑溪交接处设置挡土墙，约2m长，采用50号水泥砂浆砌片石筑制，工程量12m 3。
场区东侧山体开挖及与宿舍用地接壤处的边坡防护采用50号水泥砂浆砌片石骨架护坡，边长总计约4m ,工程量18m 3。
沿场区东侧边缘设置截洪沟，采用50号水泥砂浆砌片石，底宽0.4m,净高1.0m，坡度比为1:1,总长3m ,工程量520m 3。
场区内新建的排水沟共计26m，采用50号水泥砂浆砌片石,截面为0.3x0.5m,工程量690m 3。

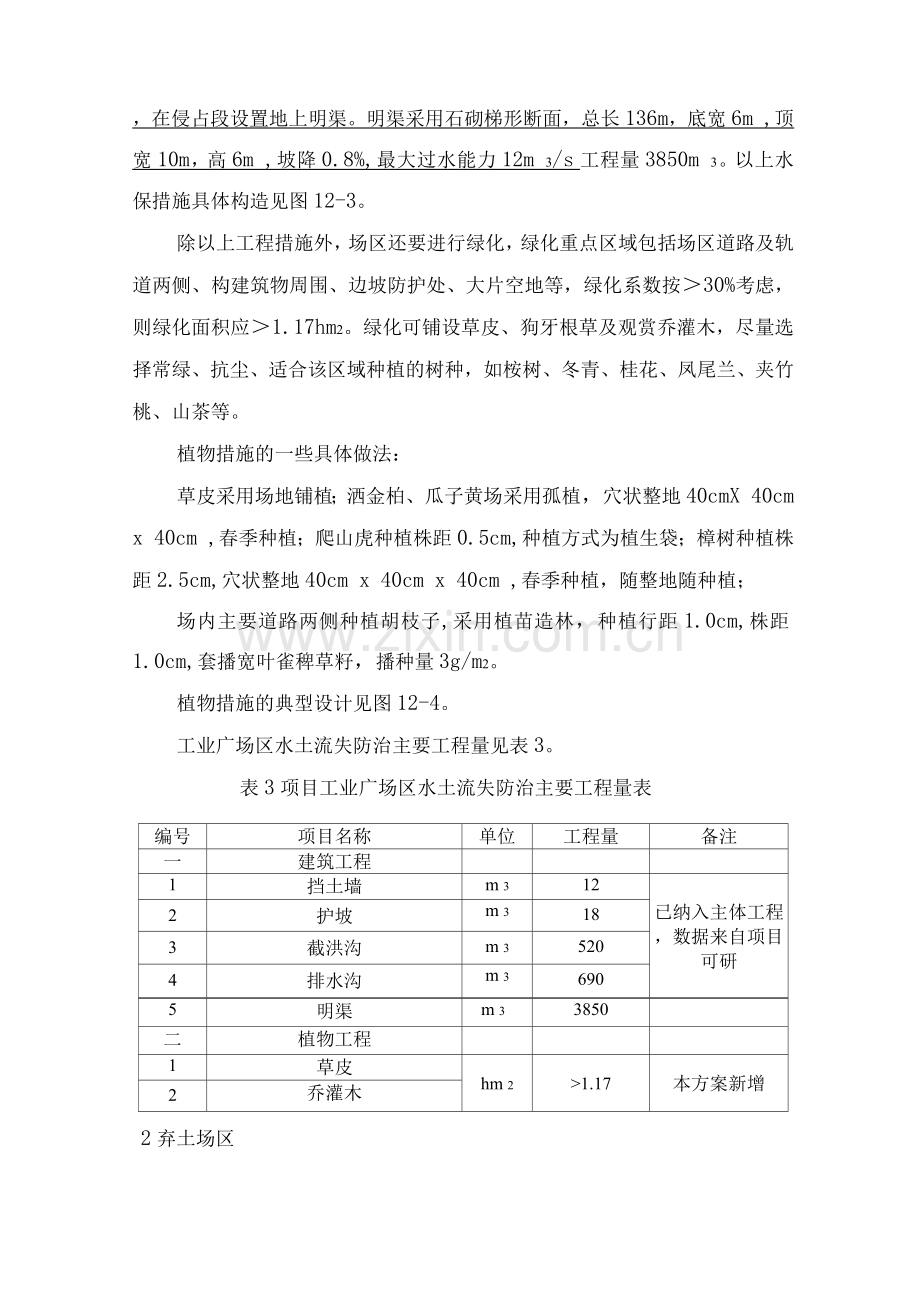

目前已形成的工业广场区部分侵占老虎坑溪河道，根据建设方提供的资料，在侵占段设置地上明渠。明渠采用石砌梯形断面，总长136m，底宽6m ,顶宽10m，高6m ,坡降0.8%,最大过水能力12m 3/s工程量3850m 3。以上水保措施具体构造见图12-3。
除以上工程措施外，场区还要进行绿化，绿化重点区域包括场区道路及轨道两侧、构建筑物周围、边坡防护处、大片空地等，绿化系数按＞30%考虑，则绿化面积应＞1.17hm2。绿化可铺设草皮、狗牙根草及观赏乔灌木，尽量选择常绿、抗尘、适合该区域种植的树种，如桉树、冬青、桂花、凤尾兰、夹竹桃、山茶等。
植物措施的一些具体做法：
草皮采用场地铺植；洒金柏、瓜子黄场采用孤植，穴状整地40cmX 40cm x 40cm ,春季种植；爬山虎种植株距0.5cm,种植方式为植生袋；樟树种植株距2.5cm,穴状整地40cm x 40cm x 40cm ,春季种植，随整地随种植；
场内主要道路两侧种植胡枝子,采用植苗造林，种植行距1.0cm,株距1.0cm,套播宽叶雀稗草籽，播种量3g/m2。
植物措施的典型设计见图12-4。
工业广场区水土流失防治主要工程量见表3。
表3项目工业广场区水土流失防治主要工程量表
编号
项目名称
单位
工程量
备注
一
建筑工程

1
挡土墙
m 3
12
已纳入主体工程，数据来自项目可研
2
护坡
m 3
18
3
截洪沟
m 3
520
4
排水沟
m 3
690

5
明渠
m 3
3850

二
植物工程

1
草皮
hm 2
>1.17
本方案新增
2
乔灌木
2弃土场区
弃土场区的水保工程措施主要包括挡土墙、截洪沟等。
由于弃土场区范围很小，紧挨着工业广场东南侧，因此其截洪沟与工业广场区的截洪沟连为一体，沿弃土场东南侧边缘设置截洪沟，采用50号水泥砂浆砌片石，底宽0.4m，净高1.0m，坡度比为1:1,总长50m，工程量80m 3；
弃土场南侧设置挡土墙，约30m长，采用50号水泥砂浆砌片石筑制，工程量150m 3；
另外，由于弃土场使用时间跨越丰平枯水季节，为防止下雨天的水土流失，应即时采用临时措施进行防护，包括草包围护、临时排水沟等。
弃土场使用结束后应尽快促使其落实夯平，并进行绿化。绿化时应优先选用根系发达、生长期短的灌草植物，并结合乔木种植快速形成地表植被层。
弃土场区水土流失防治主要工程量见表4。
表4弃土场区水土流失防治主要工程量表
编号
项目名称
单位
工程量
备注
一
建筑工程

1
挡土墙
m 3
150
已纳入主体工程
2
截洪沟
m 3
80
已纳入主体工程
二
植物工程

1
乔灌木
hm 2
0.51
本方案新增
2
草皮、狗牙根草
3排矸
场区及下游影响区
排矸场区的水土流失防护措施包括施工期建设的拦矸坝、截洪沟
等工程措施及使用结束后采取的植物措施，本项目排矸场区的防洪标准也采用50年一遇设计、1年一遇校核。
⑴工程措施
排矸场占地面积3.62hm2,上游汇水面积1.76km2,主沟槽长1.49km，沟床纵坡降0.15%，根据x县降雨量计算，50年一遇的洪峰流量为121m3/s1年一遇的洪峰流量为29.46m3/s据此计算排矸场的水保工程措施尺寸。
在+ 450m排矸平硐东侧山凹+ 330m标高处修筑拦矸坝，长度40m，高度5m ,采用75号水泥砂浆砌毛石筑制，工程量280m 3;沿排矸场边界设置截洪沟，长度共计180m ,采用50号水泥砂浆砌片石，底宽0.35m，净高0.8m，坡度比为1:1,工程量160m 3。
另外，考虑到排矸场对下游区域的影响，应在下游约50m处设置拦矸子坝，长90m，高2.5m,工程量250m 3。
⑵植物措施
在排矸场服务期结束后需进行覆土绿化，覆土种植面积共计3.62hm2。参考省内排矸场覆土种植工作做得比较好、环境也比较接近的x煤矿，覆土种植过程应注意以下因素：
① 植物种类选择：选择适生石质环境，耐干旱瘠薄、抗高温、抗酸毒、丛生快长的植物种类，以多年生禾草为主，伴生先锋乔灌木，力争在种植当年炎夏前，先由草本植物现成一定蔽荫，以改善局部小环境，保护其他灌木、乔木幼苗的生长。
选用先锋植物有禾本科的石珍茅、狗尾草，菊科的鬼针草、小飞蓬、艾蒿，灌木有山油麻、苍耳、白背叶、驳骨丹、盐肤木、田青，猪屎豆、牡荆，乔木有马尾松、金合欢、相思树。其中一年生的植物和豆科植物主要作用是伴生、遮荫、固定游离氮、积累枯落物，增进
肥力，养护多年生植物。
② 整形工程：覆土种植首先对排矸场应进行台阶式整形工程，以提高排矸场的滞水能力，为后续的植物措施创造条件。排矸场的台阶式整形剖面见图12-4。
③ 客土方法：通常包括扒穴客土和容器客土，前者按一定的株距，定点扒穴，穴深30cm，用碎石填堵大洞，客满肥土。穴土集中，厚度有保证，这种方法雨水冲失较少，容易施工；后者在扒穴后，放置各种装满肥土的容器（可用塑料袋、废水泥纸袋、编织袋、纸箱、竹篓等），防止水土流失，这种方法既经济又省工，效果明显。
④ 种植方法：有种子直播和苗木移植，前者适用于灌木和草本植物，后者适用于乔木。通常首先采用容器客土播种草、灌木种子，包括山油麻、盐肤木、猪屎豆、白背叶等，再采用马尾松容器造林，但后者的成活率比较低，应长期补种。
从地方林委对X煤矿现场调查测定来看，经覆土种植后，排矸场保存的植物有石珍茅、鬼针草、艾蒿、山油麻、白背叶、盐肤木、猪屎豆、胡枝子、马尾松等，构成了多年生、多层次、多种类的石珍茅+山油麻+马尾松的人工植物群落，植被总覆盖率70%以上，其中石珍茅丛数保存率86%、山油麻株保存率78%、马尾松保存率10.6%。
排矸场水土流失防治主要工程量见表5。
表5排矸场水土流失防治主要工程量表
编号
项目名称
单位
工程量
备注
一
建筑工程

1
拦矸坝
m 3
280
拦矸坝采用透水坝，为主体工程已有
2
截洪沟
m 3
160
3
拦矸副坝
m 3
250
采用透水坝，新增
二
植物工程

1
覆土种植
hm 2
3.62
为本方案新增

4施工临时用地区
施工临时占地区的水土流失防治措施包括用地期间的护坡和排水沟，防止施工期发生水土流失事故。施工结束后应进行全面植树绿化，使该区域地表植被恢复到使用前的水平，其工程量见表6。
表6施工临时用地区水土流失防治主要工程量表
编号
项目名称
单位
工程量
备注
一
建筑工程

1
边坡防护
m 3
20
本方案新增
2
排水沟
m 3
25
二
植物工程

1
植树、绿化
hm 2
0.12
本方案新增
施工区场地布置前先将其表层土开挖至一边堆放，为防止表层土流失，需采取草包（或纺织袋）填土进行围挡，施工结束后进行场地清理整治，利用原表层土覆土绿化，采取种植马尾松（针叶树）、甜槠（阔叶树）结合播种狗牙草或种植芦苇等。
马尾松种植行距1.5m，株距1.5m，穴状整地40cm x 40cm x 40cm，春季种植，随整地随造林；甜槠行距1.5m，株距1.5m，穴状整地40cmx 40cm x 40cm，春季种植，随整地随造林；狗牙根草播种量3g/m2。
