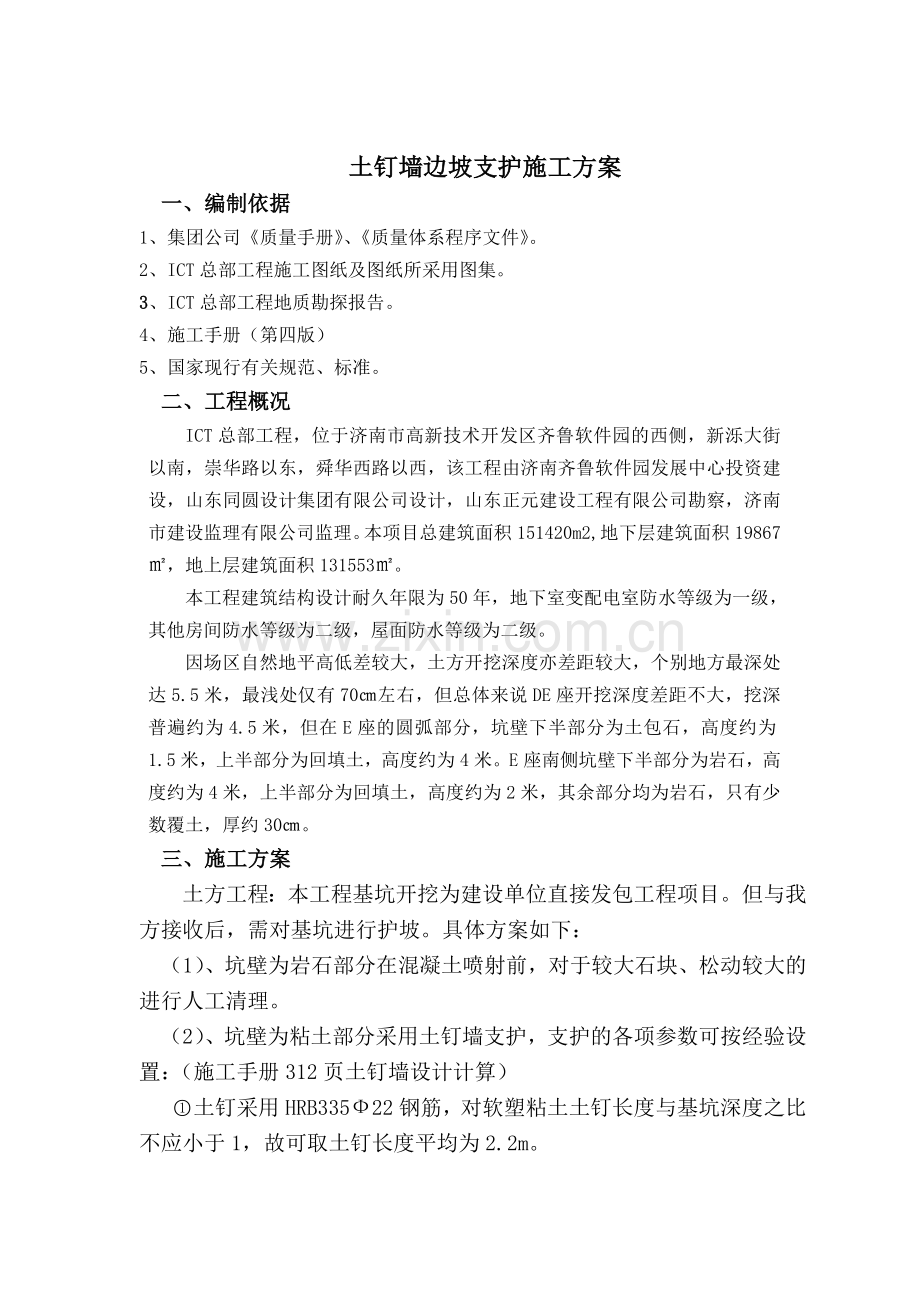

土钉墙边坡支护施工方案
一、编制依据
1、集团公司《质量手册》、《质量体系程序文件》。
2、ICT总部工程施工图纸及图纸所采用图集。
3、ICT总部工程地质勘探报告。
4、施工手册（第四版）
5、国家现行有关规范、标准。
二、工程概况
ICT总部工程，位于济南市高新技术开发区齐鲁软件园的西侧，新泺大街以南，崇华路以东，舜华西路以西，该工程由济南齐鲁软件园发展中心投资建设，山东同圆设计集团有限公司设计，山东正元建设工程有限公司勘察，济南市建设监理有限公司监理。本项目总建筑面积151420m2,地下层建筑面积19867㎡，地上层建筑面积131553㎡。
本工程建筑结构设计耐久年限为50年，地下室变配电室防水等级为一级，其他房间防水等级为二级，屋面防水等级为二级。
因场区自然地平高低差较大，土方开挖深度亦差距较大，个别地方最深处达5.5米，最浅处仅有70㎝左右，但总体来说DE座开挖深度差距不大，挖深普遍约为4.5米，但在E座的圆弧部分，坑壁下半部分为土包石，高度约为1.5米，上半部分为回填土，高度约为4米。E座南侧坑壁下半部分为岩石，高度约为4米，上半部分为回填土，高度约为2米，其余部分均为岩石，只有少数覆土，厚约30㎝。
三、施工方案
土方工程：本工程基坑开挖为建设单位直接发包工程项目。但与我方接收后，需对基坑进行护坡。具体方案如下：
（1）、坑壁为岩石部分在混凝土喷射前，对于较大石块、松动较大的进行人工清理。

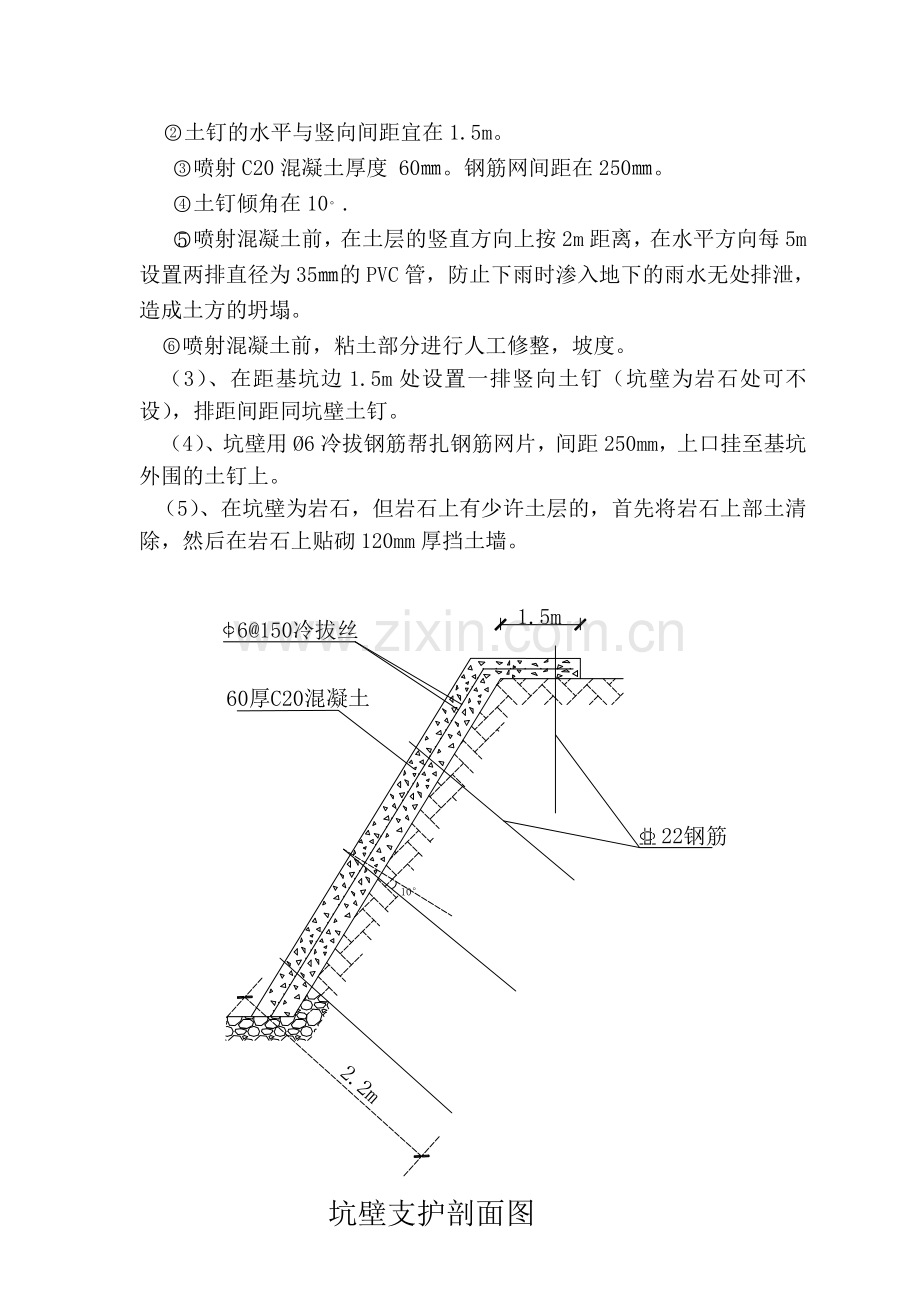

（2）、坑壁为粘土部分采用土钉墙支护，支护的各项参数可按经验设置：（施工手册312页土钉墙设计计算）
土钉采用HRB335Ф22钢筋，对软塑粘土土钉长度与基坑深度之比不应小于1，故可取土钉长度平均为2.2m。
土钉的水平与竖向间距宜在1.5m。
喷射C20混凝土厚度 60㎜。钢筋网间距在250㎜。
土钉倾角在10。.
喷射混凝土前，在土层的竖直方向上按2m距离，在水平方向每5m设置两排直径为35㎜的PVC管，防止下雨时渗入地下的雨水无处排泄，造成土方的坍塌。
喷射混凝土前，粘土部分进行人工修整，坡度。
（3）、在距基坑边1.5m处设置一排竖向土钉（坑壁为岩石处可不设），排距间距同坑壁土钉。
（4）、坑壁用Ø6冷拔钢筋帮扎钢筋网片，间距250mm，上口挂至基坑外围的土钉上。
（5）、在坑壁为岩石，但岩石上有少许土层的，首先将岩石上部土清除，然后在岩石上贴砌120mm厚挡土墙。

四、文明施工
1、进入施工现场要佩戴安全帽，系好帽带。要穿防滑鞋，架板铺设不允许出现翘头板。
3、坑壁钻孔时，要有两人同时操作。
2、临时脚手架的搭设要规范，操作工人要系好安全带，
4、为防止扬尘、噪音等影响环境因素的产生，使用商品混凝土。混凝土车进出工地要清洗干净，喷射时间亦要选择周围居民的非休息时间。
5、喷射混凝土时要注意安全，高压喷枪不可对人。
