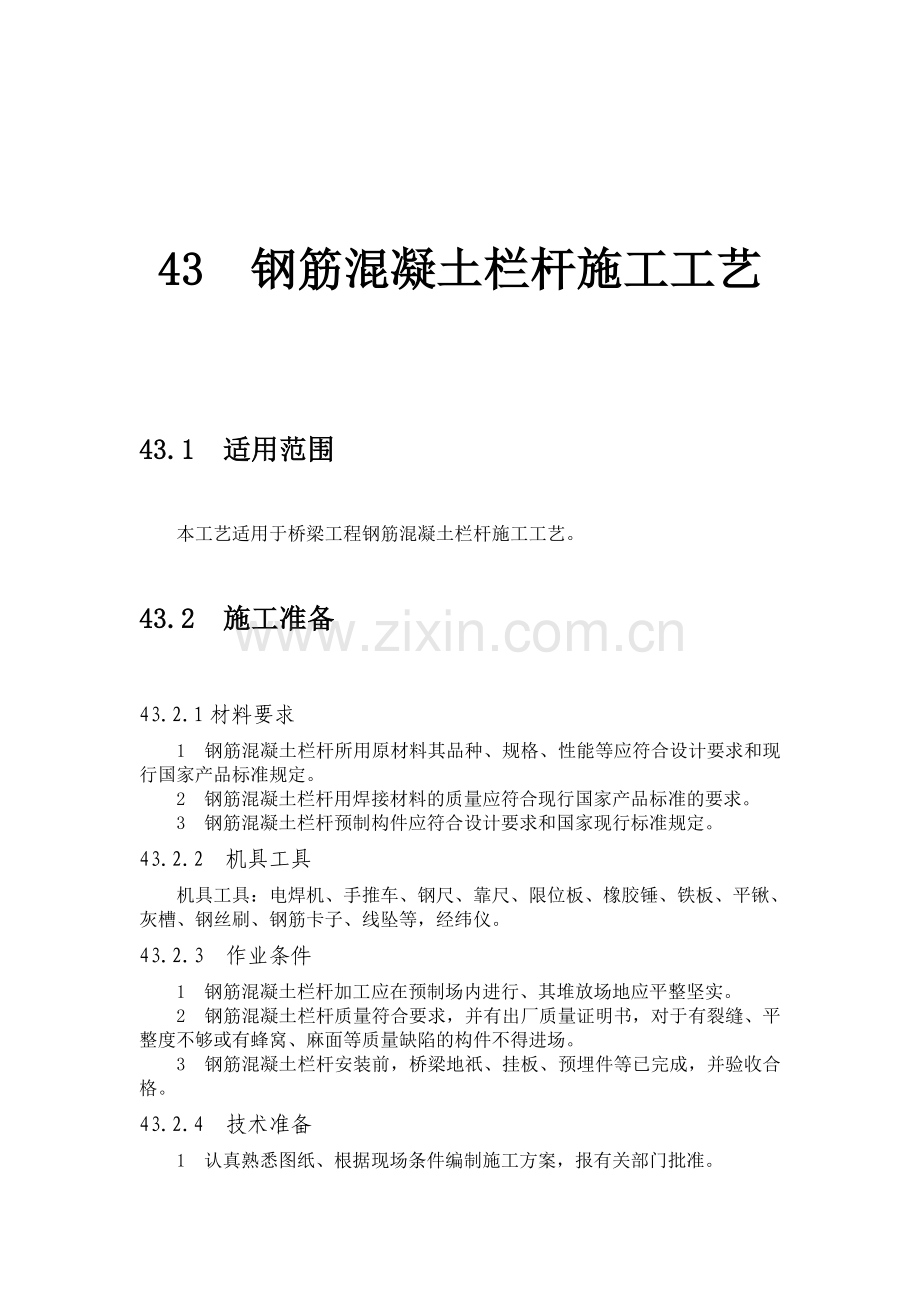

43 钢筋混凝土栏杆施工工艺
43.1 适用范围
本工艺适用于桥梁工程钢筋混凝土栏杆施工工艺。
43.2 施工准备
43.2.1材料要求
1 钢筋混凝土栏杆所用原材料其品种、规格、性能等应符合设计要求和现行国家产品标准规定。
2 钢筋混凝土栏杆用焊接材料的质量应符合现行国家产品标准的要求。
3 钢筋混凝土栏杆预制构件应符合设计要求和国家现行标准规定。
43.2.2 机具工具
机具工具：电焊机、手推车、钢尺、靠尺、限位板、橡胶锤、铁板、平锹、灰槽、钢丝刷、钢筋卡子、线坠等，经纬仪。
43.2.3 作业条件
1 钢筋混凝土栏杆加工应在预制场内进行、其堆放场地应平整坚实。
2 钢筋混凝土栏杆质量符合要求，并有出厂质量证明书，对于有裂缝、平整度不够或有蜂窝、麻面等质量缺陷的构件不得进场。
3 钢筋混凝土栏杆安装前，桥梁地祇、挂板、预埋件等已完成，并验收合格。
43.2.4 技术准备
1 认真熟悉图纸、根据现场条件编制施工方案，报有关部门批准。

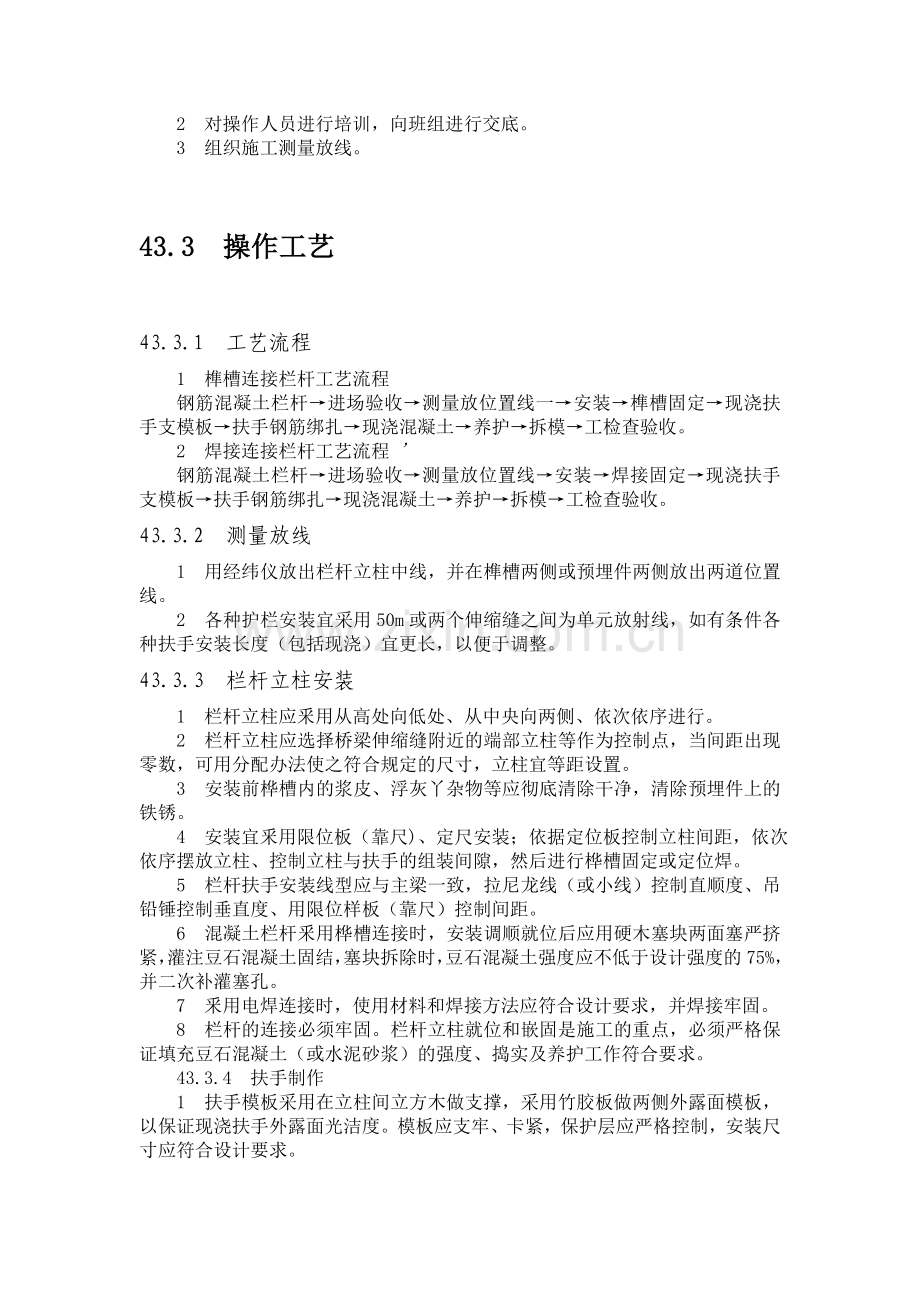

2 对操作人员进行培训，向班组进行交底。
3 组织施工测量放线。

43.3 操作工艺
43.3.1 工艺流程
1 榫槽连接栏杆工艺流程
钢筋混凝土栏杆→进场验收→测量放位置线一→安装→榫槽固定→现浇扶手支模板→扶手钢筋绑扎→现浇混凝土→养护→拆模→工检查验收。
2 焊接连接栏杆工艺流程 '
钢筋混凝土栏杆→进场验收→测量放位置线→安装→焊接固定→现浇扶手支模板→扶手钢筋绑扎→现浇混凝土→养护→拆模→工检查验收。
43.3.2 测量放线
1 用经纬仪放出栏杆立柱中线，并在榫槽两侧或预埋件两侧放出两道位置线。
2 各种护栏安装宜采用50m或两个伸缩缝之间为单元放射线，如有条件各种扶手安装长度（包括现浇）宜更长，以便于调整。
43.3.3 栏杆立柱安装
1 栏杆立柱应釆用从高处向低处、从中央向两侧、依次依序进行。
2 栏杆立柱应选择桥梁伸缩缝附近的端部立柱等作为控制点，当间距出现零数，可用分配办法使之符合规定的尺寸，立柱宜等距设置。
3 安装前桦槽内的浆皮、浮灰丫杂物等应彻底清除干净，清除预埋件上的铁锈。
4 安装宜釆用限位板（靠尺)、定尺安装；依据定位板控制立柱间距，依次依序摆放立柱、控制立柱与扶手的组装间隙，然后进行桦槽固定或定位焊。
5 栏杆扶手安装线型应与主梁一致，拉尼龙线（或小线）控制直顺度、吊铅锤控制垂直度、用限位样板（靠尺）控制间距。
6 混凝土栏杆釆用桦槽连接时，安装调顺就位后应用硬木塞块两面塞严挤紧，灌注豆石混凝土固结，塞块拆除时，豆石混凝土强度应不低于设计强度的75%，并二次补灌塞孔。
7 釆用电焊连接时，使用材料和焊接方法应符合设计要求，并焊接牢固。
8 栏杆的连接必须牢固。栏杆立柱就位和嵌固是施工的重点，必须严格保证填充豆石混凝土（或水泥砂浆）的强度、捣实及养护工作符合要求。
43.3.4 扶手制作
1 扶手模板采用在立柱间立方木做支撑，采用竹胶板做两侧外露面模板，以保证现浇扶手外露面光洁度。模板应支牢、卡紧，保护层应严格控制，安装尺寸应符合设计要求。
2 混凝土浇筑采用人工送料人模，釆用小型振捣棒或人工钢筋插捣时，避免碰撞模板。
3 加强养护，达到规定强度后方可拆除模板。
43.3.5 栏杆必须全桥对直、校平（弯桥、坡桥要求平顺)，其标髙应符合设计要求，以线形顺适，外表美观，不得有明显下垂和拱起。
43.3.6 栏杆的伸缩缝的设置应与主梁伸缩缝同一位置。
43.3.7 钢筋混凝土栏杆冬雨期施工措施与应符合本规程第3.3节规定。
43.4 质量标准
主控项目
43.4.1 栏杆的品种、规格应符合设计要求。
检查数量：全数检查。
检查方法：观察、用钢尺量、检查产品合格证、检查进场检验记录。
43.4.2 栏杆安装应符合设计要求，安装应牢固、可靠。
检查数量：全数检查。
检查方法：观察、用钢尺量、用焊缝量规检查，手扳（摇）检查，检查施工记录。
一般项目
43.4.3 栏杆、扶手安装允许偏差应符合表43.4.3规定。
表43.4.3 栏杆、扶手安装允许偏差表
序号
项目
允许偏差（mm)
检验频率
检验方法
范围
点数
1
直顺度
扶手
≤4
每跨侧
1
用10m小线量取最大值
2
垂直度
栏杆
3
每柱
2
用垂线检验，顺、横桥轴方向各1点
3
杆间距
3
每处（抽查 10%)
1
用钢尺量
4
扶手高度
3
43.5 质量记录
43.5.1 栏杆、扶手加工质量记录应符合本规程第21.4节规定。
43.5.2 栏杆、扶手现场安装质量记录应符合本规程第22.4节规定。
43.6 安全与环保
1 钢筋混凝土栏杆预制加工、运输和安装，应遵守本规程第3.6节规定。
2 工地现场主梁在未安装栏杆前必须有防护栏、防护网等高处作业防护设施。
3 工地现场安装栏杆扶手时，应在桥下相应位置设置防护栏，并设专人疏导社会交通。
4 工地现场安装栏杆扶手时，作业人员应穿戴安全带。手持工具应系安全绳。
5 要防止人为野蛮施工等产生的噪声，减少噪声扰民现象。
43.7 成品保护
1 钢筋混凝土栏杆在堆放、运输时，必须垫平，避免支点受力不均，以防止产生裂纹。
2 钢筋混凝土组合栏杆在加工、预制、运输、安装时加强保护，不得将其碰伤。
